Если верить статистике, во всех сражениях Великой Отечественной, включая знаменитую Прохоровку, наши танкисты несли самые тяжелые потери отнюдь не от немецких панцеров — наиболее опасным противником были не знаменитые «Тигры», «Пантеры» и «Фердинанды», не легендарные «Штуки», не саперы и фаустники, не грозные зенитки «Ахт-Ахт», a Panzerabwehrkanonen — немецкая противотанковая артиллерия. И если в начале войны сами гитлеровцы окрестили свое 37-мм противотанковое орудие Раk 35/36 «дверной колотушкой» (фактически бесполезное против новейших КВ и «тридцатьчетверок», оно тем не менее жгло как спички БТ и Т-26), то ни 50-мм Раk 38, ни 75-мм Раk 40, ни 88-мм Раk 43, ни сверхмощное 128-мм Раk 80 пренебрежительных кличек никак не заслуживали, став настоящими «убийцами танков». Непревзойденная бронепробиваемость, лучшая в мире оптика, низкий малозаметный силуэт, великолепно подготовленные расчеты, грамотные командиры, превосходная связь и артразведка — несколько лет германская ПТО не знала себе равных, а наши противотанкисты превзошли немецких лишь в самом конце войны.

В этой книге вы найдете исчерпывающую информацию обо всех противотанковых артсистемах, состоявших на вооружении Вермахта, в том числе и трофейных, — об их достоинствах и недостатках, организации и боевом применении, поражениях и победах, а также совсекретные отчеты об их испытаниях на советских полигонах. Издание иллюстрировано эксклюзивными чертежами и фотографиями.
Максим Коломиецi

ПРОТИВОТАНКОВЫЕ ОРУДИЯ НЕМЕЦКОГО ПРОИЗВОДСТВА

ПРОТИВОТАНКОВЫЕ ОРУДИЯ НЕМЕЦКОГО ПРОИЗВОДСТВА

28/20-мм тяжелое противотанковое ружье s.Pz.B.41 (schwere Panzerbuchse 41)

Хотя по классификации вермахта это оружие относится к классу тяжелых противотанковых ружей, но по калибру и конструкции скорее является артиллерийской системой. Поэтому автор счел необходимым рассказать в работе о противотанковой артиллерии вермахта и об этом образце.

Разработку автоматической противотанковой пушки с коническим каналом ствола конструкции Герлиха начали на фирме Маузер (Mauser) в конце 1939 года. Первоначально орудие имело индекс МК8202. В казенной части ствол пушки имел калибр 28 мм, а у дульного среза — 20 мм. Для стрельбы из него использовались специально разработанные снаряды, состоящие из карбид-вольфрамового сердечника, стального поддона и баллистического наконечника. Поддон имел два кольцевых выступа, которые при движении снаряда в канале ствола обжимались, врезаясь в нарезы.



Расчет тяжелого противотанкового ружья Pz.В.41 во время тренировочных стрельб. 1941 год. Хорошо видна конструкция двойного щита, колес и станин (АСКМ).

Таким образом, обеспечивалось наиболее полное использование давления пороховых газов на дно снаряда, и соответственно, достигалась высокая начальная скорость. Однако в ходе проектирования и испытаний автоматическая пушка МК8202 трансформировалось в однозарядное тяжелое противотанковое ружье s.Pz.B.41, которое после испытаний в июне — июле 1940 года приняли на вооружение вермахта.

Противотанковое ружье имело горизонтальный клиновой полуавтоматический затвор (открывался вручную), обеспечивавший достаточно высокую скорострельность — 12–15 выстрелов в минуту. Для уменьшения энергии отдачи ствол снабжался дульным тормозом. s.Pz.B.41 устанавливалось на легком колесном лафете артиллерийского типа с раздвижными станинами. Для защиты расчета из двух человек служил двойной щит (3 и 3 мм). Особенностью конструкции тяжелого противотанкового ружья являлось отсутствие подъемного и поворотного механизмов. Наведение на цель в вертикальной плоскости осуществлялось качанием ствола на цапфах, а в горизонтальной — поворотом вращающейся части вручную (при помощи двух рукоятей) на нижнем станке.

Чуть позже разработали облегченный вариант лафета для тяжелого противотанкового ружья, поступающего на вооружение парашютных частей люфтваффе. Он состоял из одной станины с полозьями, на которых могли устанавливаться небольшие колесики для передвижения по местности. Это ружье, получившее обозначение s.Pz.B.41 leFL 41, имело массу 139 кг (на обычном лафете 223 кг).



Тяжелое противотанковое ружье Pz.B.41 с тележкой для его транспортировки и перевозки снарядов. Установленное в тележку Pz.B.41 можно было транспортировать со скоростью до 50 км/ч (АСКМ).


Тактико-технические данные 28/20-мм тяжелого противотанкового ружья s.Pz.B.41.

s. Pz.B.41 имело очень высокую начальную скорость бронебойного снаряда PzGr41 массой 131 г — 1402 м/с. Благодаря этому бронепробиваемость (под углом в 30 градусов) составляла: на 100 м — 52 мм, на 300 м — 46 мм, на 500 м — 40 мм и на 1000 м — 25 мм, что являлось одним из лучших показателей для данного калибра. В 1941 году в боекомплект s. Pz.B.41 включили осколочный снаряд массой 85 г, однако его эффективность была очень невысокой.

К недостатком s.Pz.B.41 относились высокая стоимость изготовления — 4 500 рейхсмарок и сильный износ ствола. Сначала его живучесть составляла всего 250 выстрелов, затем этот показатель увеличили до 500. Кроме того, для производства снарядов к s.Pz.B.41 использовался остродефицитный вольфрам.

К началу 1941 года запасы вольфрама, находившиеся в распоряжении Германии, составляли 483 т. Из них 97 т потратили на выпуск 7,92-мм патронов с вольфрамовым сердечником, 2 т на различные другие нужды и остальные 384 т израсходовали на изготовление подкалиберных снарядов. Всего было изготовлено более 68 4600 таких снарядов для танковых, противотанковых и зенитных орудий. В связи с израсходованием запасов вольфрама выпуск этих снарядов прекратили в ноябре 1943 года.

По этой же причине в сентябре 1943 года, после изготовления 2 797 s.Pz.B.41, его производство прекратили.

s. Pz.B.41 главным образом поступали на вооружение пехотных дивизий вермахта, авиаполевых и парашютных дивизий люфтваффе, в составе которых использовались до конца войны. По состоянию на 1 марта 1945 года в частях имелось 775 s.Pz.B.41, еще 78 штук находилось на складах.



Тяжелое противотанковое ружье Pz.B.41 на облегченном лафете, установленное в системе береговой обороны на территории Югославии. 1942 год. Хорошо видна станина с полозьями, на которых установлены колеса меньшего диаметра (по сравнению с двумя предыдущими фото), ствол зачехлен (РГАКФД).

37-мм противотанковая пушка Раk 35/36 (3,7 cm Panzerabwehrkanone 35/36)

Разработку этого противотанкового орудия начали на фирме Рейнметалл-Борзиг (Rheinmetall-Borsig) еще в 1924 году, причем проектирование велось в обход условий Версальского мирного договора, согласно которому Германии запрещалось иметь противотанковую артиллерию. Тем не менее, в конце 1928 года первые образцы нового орудия, получившего обозначение 3,7-cm Таk 28 L/45 (Tankabwehrkanone — противотанковая пушка, слово Panzer стало использоваться в Германии позже. — Прим. автора), начали поступать в войска.



37-мм противотанковое орудие Tak 28, поступавшее на вооружение рейхсвера с 1928 года. Пушка имеет деревянные колеса со спицами, хорошо видны маховики горизонтальной и вертикальной наводки, находящиеся слева от казенника (АСКМ).


37-мм противотанковая пушка Раk 35/36 выпуска 1938–1939 года. Орудие уже имеет колеса с пневматическими шинами, на щите видны упоры для его откидных верхних частей (АСКМ).


Линия сборки 37-мм противотанковых пушек Раk 35/36 на заводе фирмы Рейнметалл-Борзиг. Предположительно 1940 год (РГАКФД).

37-мм противотанковая пушка Таk 28 L/45 массой 435 кг имела легкий лафет с трубчатыми станинами, на котором монтировался ствол-моноблок с полуавтоматическим горизонтальным клиновым затвором, обеспечивавшим достаточно высокую скорострельность — до 20 выстрелов в минуту. Угол горизонтального обстрела при раздвинутых станинах составлял 60 градусов, но при крайней необходимости можно было вести огонь и со сдвинутыми станинами. Пушка имела деревянные колеса со спицами и перевозилась упряжкой лошадей. Для защиты расчета использовался шит из 5-мм броневого листа, причем его верхняя часть откидывалась на петлях.

Без сомнения, к концу 1920-х годов 37-мм пушка Таk 29 являлась одной из лучших противотанковых артсистем. Поэтому был разработан его экспортный вариант — Так 29, который закупался многими странами — Турцией, Голландией, Испанией, Италией, Японией и СССР. Некоторые из них приобретали и лицензию на производство орудия (достаточно вспомнить нашу знаменитую сорокапятку — 45-мм противотанковое орудие 19К, основное противотанковое средство Красной Армии в 1930 — начале 1940-х годов, ведущее свою родословную от 37-мм Таk 29, закупленной в 1930 году).

В 1934 году пушка была модернизирована — она получила колеса с пневматическими шинами, позволявшими буксировать пушку автомобилями, улучшенный прицел и немного измененную конструкцию лафета. Под обозначением 3,7-cm Раk 35/36 (Panzerabwehrkanone 35/36) она поступила на вооружение рейхсвера, а с марта 1935 года и вермахта как основное противотанковое средство. Ее цена составляла 5 730 рейхсмарок в ценах 1939 года. По мере изготовления новых 37-мм пушек Раk 35/36, изготовленные до 1934 года Так L/45 29 с деревянными колесами изымались из войск.



Тренировка расчета 37-мм противотанковой пушки Раk 35/36 из состава 6-й горно-стрелковой дивизии. Лето 1940 года. Хорошо виден надульник (чехол для закрытия ствола от попадания в него посторонних предметов), закрепленный на щите (РГАКФД).


Расчет 37-мм противотанковой пушки Раk 35/36 на огневом рубеже во время учений. Предположительно 1938 год. На щите хорошо виден двухцветный камуфляж, в ствол вставлена пристрелочная бленда (РГАКФД).


Бойцы Красной Армии осматривают трофейные немецкие 37-мм противотанковые орудия Раk 35/36. Калининский фронт, январь года (АСКМ).

В 1936–1939 годах Раk 35/36 прошла крещение огнем во время гражданской войны в Испании — эти орудия использовались и легионом «Кондор», и испанскими националистами. Результаты боевого использования оказались очень хорошими — Раk 35/36 могла успешно бороться с советскими танками Т-26 и БТ-5, имевшимися на вооружении республиканцев, на дистанции 700–800 м (именно столкновение с 37-мм противотанковой пушкой в Испании заставило советских танкостроителей начать работы по созданию танков с противоснарядной броней).

В ходе французской кампании оказалось, что 37-мм противотанковые орудия неэффективны против английских и французских танков, имевших бронирование до 70 мм. Поэтому командование вермахта приняло решение об ускорении развертывания более мощных противотанковых артсистем. Концом карьеры Раk 35/36 стала кампания против СССР, в ходе которой они оказались совершенно бессильны против танков КВ и Т-34. Например, в одном из донесений июня 1941 года говорилось, что расчет 37-мм пушки добился 23 попаданий в танк Т-34 безо всякого результата. Поэтому не удивительно, что в скором времени Раk 35/36 в войсках стали называть «армейской колотушкой». В январе 1942 года производство этих орудий было прекращено. Всего с начала производства в 1928 году изготовили 16 539 Раk 35/36 (считая Таk L/45 29), из них 5 339 орудий в 1939–1942 годах.

Кроме обычного варианта Раk 35/36 был разработан ее несколько облегченный вариант, предназначенный для вооружения парашютных частей люфтваффе. Он получил обозначение 3,7-cm Раk auf leihter Feldafette (3,7-cm Раk leFLat). Это орудие предназначалось для транспортировки по воздуху на наружной подвеске транспортного самолета Ju 52. Внешне 3,7-cm Раk leFLat практически не отличалась от Раk 35/36, изготовлено их было очень немного.

Первоначально для стрельбы из Раk 35/36 использовались два типа унитарных патронов с бронебойным (PzGr 39) или осколочным (SprGr) снарядами. Первый массой 0,68 кг являлся обычной болванкой из твердого сплава с донным взрывателем и трассирующим устройством. Для борьбы с живой силой использовался осколочный снаряд массой 0,625 кг с головным взрывателем мгновенного действия.



Благодаря небольшой массе 37-мм противотанковые орудия Раk 35/36 можно было использовать в условиях, в которых применение других артсистем было затруднительно — например, в горах или в лесистой местности. На фото хорошо видно как транспортировались Раk 35/36 в тяжелых географических условиях Советского Союза. Лето 1941 года (РГАКФД).


37-мм противотанковое орудие Раk 35/36 с установленной в ствол надкалиберной гранатой Stielgranate 41. Брянский фронт, лето 1943 года (АСКМ).

В 1940 году, после столкновения с английскими и французскими танками, имевшими толстую броню, в боекомплект Раk 35/36 ввели подкалиберный снаряд PzGr 40 с сердечником из карбида вольфрама. Правда, из-за небольшой массы — 0,368 г — он был эффективен на дистанциях до 400 м.

В конце 1941 года специально для борьбы с советскими танками Т-34 и КВ разработали кумулятивную надкалиберную гранату Stielgranate 41. Внешне она была похожа на минометную мину с кумулятивной боевой частью длиной 740 мм и массой 8,51 кг, вставляемую в ствол пушки снаружи. Запуск Stielgranate 41 осуществлялся при помощи выстрела холостым патроном, а стабилизация в полете — при помощи четырех небольших крыльев в задней части. Естественно, что дальность стрельбы такой миной оставляла желать лучшего: хотя по инструкции она составляла 300 м, на деле попасть в цель можно было только на дистанции до 100 м, да и то с большим трудом. Поэтому, несмотря на то, что Stielgranate 41 пробивала 90-мм броню, ее эффективность в боевых условиях была очень низкой.

37-мм противотанковая пушка Раk 35/36 была основным противотанковым средством вермахта в начале Второй Мировой войны. Она имелась на вооружении всех частей — пехоты, кавалерии, танков. Впоследствии эти орудия главным образом использовались в составе пехотных дивизий, а также дивизионов истребителей танков. В 1941 году началась замена Раk 35/36 на более мощные 50-мм противотанковые орудия Раk 38, а позже и на 75-мм Раk 40. Те не менее, 37-мм противотанковые пушки оставались на вооружении частей вермахта вплоть до конца войны. По состоянию на 1 марта 1945 года в войсках еще имелось 216 Раk 35/36, еще 670 орудий находилось на складах и в арсеналах.

Раk 35/36 устанавливались на немецкие бронетранспортеры Sd.Kfz.250/10 и Sd. Kfz.251/10, а также в небольших количествах на грузовики Krupp, однотонные полугусеничные тягачи Sd.Kfz. 10, трофейные французские танкетки Renault UE, советские полубронированные тягачи «Комсомолец» и английские БТР Universal.



Тактико-технические данные 37-мм противотанковой пушки Раk 35/36.

42-мм противотанковая пушка Pak 41 (42-cm Panzerabwehrkanone 41)

Разработка легкой противотанковой пушки с коническим каналом ствола, получившей обозначение 4,2-cm Pak 41, началась осенью 1941 года фирмой Маузер. Новое орудие, как и s.Pz.В.41, имело ствол переменного калибра с 42 до 28 мм (на самом деле, реальный калибр Pak 41 был 40,3 и 29 мм, но во всей литературе используется 42 и 28 мм. — Прим. автора). Благодаря сужающемуся каналу ствола обеспечивалось наиболее полное использование давления пороховых газов на дно снаряда, и соответственно, достигалась большая начальная скорость. Для уменьшения износа ствола Pak 41 при его изготовлении использовали специальную сталь с высоким содержанием вольфрама, молибдена и ванадия. Пушка имела горизонтальный клиновой полуавтоматический затвор, обеспечивавший скорострельность 10–12 выстрелов в минуту. Ствол был наложен на лафет 37-мм противотанковой пушки Pak 35/36. При раздвинутых станинах угол горизонтального обстрела составлял 41 градус.



42/28-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид спереди. Хорошо видно, что главным внешним отличием Pak 41 от Pak 35/36 была длина ствола (АСКМ).


42/28-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид сзади слева. Хорошо видно, что главным внешним отличием Pak 41 от Pak 35/36 была длина ствола (АСКМ).


42/28-мм противотанковая пушка Pak 41 с коническим каналом ствола на огневой позиции. Северная Африка, 1942 год. Орудие закрыто маскировочной сетью (ЯМ).

В боекомплект орудия входили специальные унитарные выстрелы с осколочно-фугасным и бронебойным снарядами. Конструкция последних была такой же, как у тяжелого противотанкового ружья s.Pz.B.41 калибра 28/20 мм. Снаряды имели специальную конструкцию ведущей части, допускавшую уменьшение ее диаметра по мере движения снаряда в коническом канале ствола.

Испытания 4,2-cm Pak 41, показали отличные результаты — на дистанции 1000 м его снаряды массой 336 г уверенно пробивали 40-мм броневой лист. Производство нового орудия передали с Маузера фирме Биллерер и Кюнц (Billerrer & Kunz) в городе Ашерслебен (Aschersleben), где до конца 1941 года их сделали 37 штук. Выпуск Pak 41 прекратили в июне 1941 года, после изготовления 313 пушек. Цена одного образца составляла 7 800 рейхсмарок. Эксплуатация 4,2-cm Pak 41 показала низкую живучесть ее ствола, несмотря на использование в его конструкции специальных сплавов — всего 500 выстрелов (примерно в 10 раз меньше, чем у 37-мм Pak 35/36). Кроме того, изготовление самих стволов было очень сложной и дорогостоящей процедурой, а для выпуска бронебойных снарядов требовался вольфрам — металл, составлявший большой дефицит для Третьего рейха.

Противотанковые пушки 4,2-cm Pak 41 поступили на вооружение дивизионов истребителей танков пехотных дивизий вермахта и авиаполевых дивизий люфтваффе. Эти орудия находились в эксплуатации до середины 1944 года, и использовались на советско-германском фронте и в Северной Африке. По состоянию на 1 марта 1945 года девять Pak 41 находились на фронте и еще 17 на складах.



Тактико-технические данные 42-мм противотанковой пушки Pak 41.

50-мм противотанковая пушка Pak 38 (5-cm Panzerabwehrkanone 38)

В 1935 году фирма Рейнметалл-Борзиг начала разработку более мощного, чем Pak 35/36, противотанкового орудия калибра 50 мм. Первые образцы новой артсистемы, получившей обозначение Pak 37, были изготовлены и представлены на испытания в 1936 году. При массе 585 кг пушка имела ствол длиной 2 280 мм и начальную скорость бронебойного снаряда 685 м/с. Однако военных не удовлетворили результаты испытаний, в частности бронепробиваемость и неустойчивая конструкция лафета. Поэтому фирма Рейнметалл-Борзиг переработала конструкцию лафета, удлинила ствол до 3 000 м и разработала более мощные боеприпасы. В результате, масса орудия возросла до 990 кг, скорость бронебойного снаряда — до 835 м/с и на дистанции 500 м он пробивал броню толщиной 60 мм. После устранения ряда мелких дефектов и прохождения испытаний 50-мм противотанковая пушка, получившая обозначение Pak 38, была принята на вооружение вермахта.

Как и Pak 35/36 новое орудие имело лафет с раздвижными станинами, обеспечивающий угол горизонтального обстрела 65 градусов. Сплошные колеса с шинами из литой резины и пружинные рессоры давали возможность транспортировать Pak 38 со скоростью до 40 км/ч. Причем при приведении орудия в боевое положение и разведении станин подрессоривание колес автоматически выключалось, а при их сведении включалось. Пушка имела ствол-моноблок и полуавтоматический горизонтальный клиновой затвор, обеспечивавший скорострельность до 14 выстрелов в минуту.



Расчет 50-мм противотанковой пушки Pak 38 во время боя. Лето 1941 года, советско-германский фронт. Хорошо видно расположение командира, наводчика, заряжающего и двух подносчиков выстрелов. У казенника видна гильза, экстрактирующаяся после выстрела (АСКМ).


Расчет 50-мм противотанковой пушки Pak 38 ведет огонь по советским танкам. Лето 1942 года, район Воронежа. Хорошо видны действия наводчика и заряжающего, который держит в руках выстрел (РГАКФД).

Pak 38 имела два щита — верхний и нижний. Первый состоял из двух 4-мм бронелистов сложной формы, установленных с зазором 20–25 мм и обеспечивал защиту расчета спереди и немного с боков. Второй, толщиной 4 мм, подвешивался на петлях под колесной осью и защищал расчет от поражения осколками снизу. Кроме того, орудие получило новый ударно-спусковой механизм, улучшенный прицел и дульный тормоз для уменьшения отката ствола. Несмотря на то, что для облегчения конструкции ряд деталей лафета изготавливали из алюминия (например, трубчатые станины), масса Pak 38 выросла по сравнению с Pak 35/36 более чем в два раза и составила 1000 кг. Поэтому для облегчения перекатывания орудия расчетом, вручную Pak 38 комплектовалось легким одноколесным передком, к которому могли присоединяться сведенные станины. В результате получалась трехколесная конструкция, которую расчет из семи человек мог перемещать по полю боя. Причем для облегчения маневрирования колесо передка могло поворачиваться.

Серийное производство Pak 38 началось на заводах фирмы Рейнметалл-Борзиг в 1939 году, однако до конца года изготовили всего два орудия. Новые противотанковые пушки не участвовали в боевых действиях во Франции — первые 17 Pak 38 поступили в войска только в июле 1940 года. Однако прошедшая кампания послужила толчком для ускорения выпуска Pak 38, так как в ходе боев вермахт столкнулся с толстобронными танками, против которых Pak 35/36 оказались практически бессильны. В результате, к 1 июля 1941 года было изготовлено 1047 орудий, из которых в войсках их имелось около 800.



50-мм противотанковая пушка Pak 38 на огневой позиции. Советско-германский фронт, осень 1942 года. Обратите внимание на дополнительные ровики для станин, которые позволяли разворачивать орудие для ведения огня влево (РГАКФД).

Приказом главного командования сухопутных войск от 19 ноября 1940 в качестве транспортного средства для буксировки Pak 38 был определен 1-тонный полугусеничный тягач Sd.Kfz. 10. Однако из-за их дефицита уже 16 января 1941 появился новый приказ, согласно которому для транспортировки 50-мм противотанковых пушек надлежало использовать 1,5-тонные грузовики. Однако в ходе войны для буксировки Pak 38 использовались и трофейные французские танкетки снабжения Renault UE, грузовики Krupp и многое другое.

Для стрельбы из Pak 38 использовались унитарные выстрелы трех типов: осколочные, бронебойно-трассирующие и подкалиберные. Осколочный снаряд Sprenggranate массой 1,81 кг снаряжался зарядом из литого тротила (0,175 кг). Кроме того, для улучшения видимости взрыва в разрывной заряд помещалась небольшая дымовая шашка.

Бронебойно-трассирующие выстрелы имели снаряды двух типов: PzGr 39 и PzGr 40. Первый массой 2,05 кг снабжался головкой из твердой стали, приваренной к корпусу снаряда, ведущим железным пояском и имел разрывной заряд в 0,16 кг. На дальности 500 м PzGr 39 мог пробить 65-мм броню при стрельбе по нормали.

Подкалиберный снаряд PzGr 40 состоял из бронебойного сердечника из вольфрама в стальной оболочке катушечной формы. Для улучшения аэродинамических свойств, сверху на снаряд крепился пластмассовый баллистический наконечник. На дальности 500 м PzGr 40 мог пробить броню толщиной 75 мм при стрельбе по нормали.



50-мм противотанковая пушка Pak 38, уничтоженная советскими танками во время наступления Центрального фронта. Июль 1943 года, орловское направление. На стволе и щите виден камуфляж, на земле лежат выстрелы и металлические ящики для их укладки (АСКМ).


Расчет 50-мм противотанковой пушки Pak 38 на огневой позиции. Октябрь 1941 года, полоса наступления 2-й танковой группы. На переднем плане видны ящики для укладки 50-мм выстрелов (по 4 штуки в каждом), на дороге горит советский грузовик ГАЗ-АА (РГАКФД).


Разгрузка 50-мм противотанковой пушки Pak 38 с железнодорожной платформы. Франция, осень 1943 года (БА).

В 1943 году для Pak 38 разработали надкалиберную кумулятивную противотанковую гранату Stielgranate 42 (похожую на аналогичную для Pak 35/36) массой 13,5 кг (из них 2,3 кг взрывчатки). Граната вставлялась в ствол снаружи и выстреливалась при помощи холостого заряда. Однако хотя бронепробиваемость Stielgranate 42 и составляла 180 мм, она была эффективна на дистанции до 150 метров. Всего до 1 марта 1945 года было изготовлено 12 500 Stielgranate 42 для орудий Pak 38.

50-мм противотанковые пушки Pak 38 могли бороться с советскими Т-34 на средних дистанциях, а на близких и с КВ. Правда, за это приходилось расплачиваться большими потерями: только в период с 1 декабря 1941 по 2 февраля 1942 вермахт потерял в боях 269 Pak 38. Причем это только безвозвратно, не считая выведенных из строя и эвакуированных (часть из них также не подлежала восстановлению).

50-мм противотанковые пушки Pak 38 производились до осени 1943 года, всего их изготовили 9 568 штук. В основной своей массе они поступали на вооружение дивизионов истребителей танков в пехотных, панцергренадерских, танковых и ряда других дивизий. Со второй половины 1944 года это орудие главным образом использовалось в учебных частях и войсках второй линии.

В отличие от других немецких противотанковых орудий, Pak 38 практически не использовались для различных самоходных установок. Эта пушка устанавливалась лишь на шасси полубронированного 1-тонного Sd.Kfz. 10 (несколько таких САУ использовались в войсках СС), на нескольких Sd.Kfz. 250 (одна такая машина находится в военном музее в Белграде), двух VK901 на базе Marder II и одном образце Minitionsschlepper (VK302).



Тактико-технические данные 50-мм противотанковой пушки Pak 38.

75-мм противотанковая пушка Pak 40 (7,5-cm Panzerabwehrkanone 40)

Разработка новой противотанковой пушки калибра 75-мм, получившей обозначение Pak 40, началась на фирме Рейнметалл-Борзиг еще в 1938 году. Уже в следующем году проводились испытания первых опытных образцов, которые первоначально представляли собой увеличенную до калибра 75-мм пушку Pak 38. Однако вскоре выяснилось, что многие технические решения, используемые для 50-мм орудия не годятся для калибра 75-мм. Например, это касалось трубчатых деталей лафета, которые у Pak 38 были изготовлены из алюминия. При испытании прототипов Pak 40 алюминиевые части быстро выходили из строя. Это, а также ряд других проблем, выявившихся на испытаниях, вынудили фирму Рейнметалл-Борзиг заняться улучшением конструкции Pak 40. Но из-за того, что необходимости в более мощной, чем Pak 38, пушке, вермахт пока не ощущал, проектирование Pak 40 шло достаточно медленно.

Толчком для ускорения работ по 75-мм противотанковой пушке стала кампания против СССР Столкнувшись с танками Т-34 и особенно КВ, противотанковые части вермахта оказались не в состоянии бороться с ними. Поэтому фирма Рейнметалл-Борзиг получила указание в срочном порядке завершить работы по 75-мм орудию Pak 40.



Цех сборки 75-мм противотанковых орудий Pak 40 на заводе фирмы Рейнметалл-Борзиг. 1943–1944 год.


Расчет 75-мм противотанкового орудия Pak 40 из 8 человек перекатывает пушку на новую огневую позицию. Франция, октябрь 1943 года. Хорошо видно, что транспортировка Pak 40 вручную была нелегким делом, несмотря на использование входивших в комплект орудия специальных тросов (БА).


На этом фото хорошо видно, каким образом использовались специальные троса для транспортировки, входившие в комплект 75-мм пушки Pak 40 — орудие буксирует 14 человек. Франция, октябрь 1943 года (БА).


Расчет противотанкового орудия Pak 40 на огневой позиции. Осень 1944 года. На переднем плане виден ящик для укладки трех 75-мм выстрелов, солдат, изображенный на фото слева, держит в руке ракетницу и коробку с патронами (АСКМ).

В декабре 1941 года опытные образцы новой противотанковой пушки были испытаны, в январе 1942-го ее запустили в производство и в феврале первые 15 серийных Pak 40 поступили в войска.

Орудие имело ствол-моноблок с дульным тормозом, поглощающим значительную часть энергии отдачи, и горизонтальным клиновым полуавтоматическим затвором, обеспечивающим скорострельность до 14 выстрелов в минуту. Лафет с раздвижными станинами обеспечивал угол горизонтального обстрела до 58 градусов. Для транспортировки пушка имела подрессоренные колеса со сплошными резиновыми шинами, что позволяло осуществлять его буксировку со скоростью до 40 км/ч механической тягой и 15–20 км/ч — лошадьми. Орудие оснащалось пневматическими походными тормозами, управление которыми осуществлялось из кабины тягача или автомобиля. Кроме того, можно было тормозить вручную, при помощи двух рычагов расположенных по обеим сторонам лафета.

Для защиты расчета орудие имело щитовое прикрытие, состоящее из верхнего и нижнего щитов. Верхний, закрепленный на верхнем станке состоял из двух бронелистов толщиной 4 мм, установленных на расстоянии 25 мм друг от друга. Нижний крепился к нижнему станку, причем одна его половина могла откидываться на петлях.



75-мм противотанковая пушка Pak 40, захваченная частями Красной Армии в ходе наступления в августе 1943 года в районе Харькова. Хорошо виден нижний щит, половина которого откинута вверх на петлях, и конструкция колес со спицами (АСКМ).

Стоимость орудия составляла 12 000 рейхсмарок.

В боекомплект пушки Раk 40 входили унитарные выстрелы с осколочной гранатой SprGr массой 5,74 кг, бронебойно-трассирующим PzGr 39 (болванка из твердого сплава массой 6,8 кг с 17 г трассирующего состава), подкалиберным PzGr 40 (массой 4,1 кг с сердечником из карбида вольфрама) и кумулятивным HL.Gr (массой 4,6 кг) снарядами.

Пушка могла успешно вести борьбу со всеми типами танков Красной Армии и ее союзников на дальних и средних дистанциях. Например, PzGr 39 на дистанции 1000 м пробивал 80-мм броню, a PzGt40-87-mm. Кумулятивный HL.Gr иcпользовался для борьбы с танками на дистанциях до 600 м, при этом он гарантировано пробивал 90 мм броню.

Pak 40 являлось удачным и самым массовым противотанковым орудием вермахта периода Второй Мировой войны. Его производство неуклонно возрастало: в 1942 году среднемесячный выпуск составлял 176 пушек, В 1943-м — 728 и в 1944-м — 977. Пик производства Pak 40 приходился на октябрь 1944 года, когда сумели изготовить 1050 орудий. В дальнейшем, в связи с массовыми бомбардировками авиацией союзников немецких промышленных предприятий выпуск стал снижаться. Но, несмотря на это, с января по апрель 1945 года вермахт получил еще 721 75-мм противотанковое орудие. Всего за 1942–1945 года было произведено 23303 пушки Pak 40. Существовало несколько вариантов Pak 40, отличавшихся между собой конструкцией колес (сплошные и со спицами) и дульных тормозов.

75-мм противотанковые пушки поступали на вооружение дивизионов истребителей танков пехотных, панцергренадерских, танковых и ряда других дивизий, а также, в меньшей степени, в отдельные дивизионы истребителей танков. Постоянно находясь на переднем крае, эти орудия несли огромные потери в боях. Например, за последние 4 месяца 1944 года вермахт потерял 2490 Pak 40, из них в сентябре — 669, в октябре — 1020, в ноябре — 494 и в декабре — 307. А всего по данным главного командования сухопутных войск к I марта 1945 года было потеряно 17596 этих орудий, находилось на фронте 5228 Pak 40 (из них 4695 на колесном лафете) и еще 84 числилось на складах и в учебных частях.



75-мм противотанковая пушка Pak 40, брошенная немцами при отступлении в Восточной Пруссии на подступах к Кенигсбергу. Апрель 1945 года. Пушка имеет сплошные колеса, отличные по конструкции от колес Pak 40 изображенной на предыдущем фото (АСКМ).

75-мм противотанковая пушка Pak 40 в больших количествах использовалась для вооружения различных самоходных установок на танковых шасси, бронетранспортерах и броневиках. В 1942–1945 годах она устанавливалась на САУ Marder II (на шасси танка Pz.ll, 576 штук) и Marder II (на шасси танка Pz. 38(t), 1756 штук), бронетранспортерах Sd.Kfz. 251/22 (302 штуки), бронеавтомобилях Sd.Kfz. 234/4 (89 штук), гусеничных тягачах RSO с бронированной кабиной (60 штук), на базе трофейной французской бронетехники (тягач Lorraine, танки Н-39 и FCM 36, бронетранспортер на полугусеничном шасси Somua MCG, всего 220 штук). Таким образом, за все время серийного производства Pak 40 было установлено на различных шасси не менее 3 003 штук, не считая использованных впоследствии для ремонта (это составляет около 13 % всех произведенных артсистем).

В конце 1942 года фирмой Братья Хеллер (Gebr. Heller) в Нюртитнгене (Nurtingen) была разработана и изготовлена 75-мм противотанковая пушка Pak 42, представлявшая собой модернизированный вариант Pak 40 с длиной ствола в 71 калибр (у обычной Pak 40 длина ствола 46 калибров). По немецким данным, после проведения испытаний было изготовлено 253 таких орудия на полевом лафете, после чего их выпуск прекратили. Впоследствии пушками Pak 42 (со снятым дульным тормозом) стали вооружать истребители танков Pz.IV (A) Pz.IV (V). Что касается Pak 42 на полевом лафете, то их фотографии, данные о поступлении в войска или о боевом применении пока обнаружить не удалось. Единственное известное на сегодняшний день изображение Pak 42 — это его установка на шасси 3-тонного полугусеничного тягача.



Позиция 75-мм противотанковой пушки Pak 40, захваченная советскими танками в ходе Восточно-Прусской наступательной операции. Район Кенигсберга, апрель 1945 года. Скорее всего, орудие не успело сделать на этой позиции ни одного выстрела, так как сошники не упираются в землю. Справа видны 75-мм выстрелы и металлические футляры для них (АСКМ).


75-мм противотанковая пушка Pak 40 на улице одного из городов Италии. 1943 год. На заднем плане видны французские и итальянский автомобили (БА).


Гусеничный тягач RSO буксирует 75-мм противотанковую пушку Pak 40. Франция, октябрь 1943 года. Начиная с 1943 года именно эти машины были основным транспортным средством для 75-мм орудий Pak 40 (ЯМ).


Расчет 75-мм противотанковой пушки Pak 40 ведет бой. Италия, 1943 год. Крайний слева номер расчета достает 75-мм выстрел из пенала-укупорки (ЯМ).


Тактико-технические данные 75-мм противотанковой пушки Pak 40.

75/55-мм противотанковая пушка Pak 41 (7,5-cm Panzerabwehrkanone 41)

Разработка этого орудия началась фирмой Крупп параллельно с проектированием на Рейнметалл-Борзиг 75-мм Pak 40. Однако в отличие от последней, пушка Круппа, получившая обозначение Pak 41, имела ствол переменного калибра как и 42-мм Pak 41. Первые опытные образцы были изготовлены в конце 1941 года.



75/55-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид спереди.


75/55-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид сзади слева. Весна 1942 года. Хорошо виден казенник и укладка частей банника для чистки ствола на левой станине. Обратите внимание на толщину орудийного щита (АСКМ).


Сравнительные размеры бронебойных снарядов для орудий с коническим каналом ствола (слева направо): 75/55-мм Pak 41, 42/28-мм Pak 41, 28/20- мм sPz.B.41 (ИП).


Трофейный артиллерийский тягач Vickers-Armstrong VA 601 (b), производимый в Англии для бельгийской армии в 1934–1936 годах, буксирует 75/55-мм противотанковую пушку Pak 41. Дивизион истребителей танков 30-й пехотной дивизии, советско-германский фронт, лето 1942 года (АСКМ).


75/55-мм противотанковое орудие Pak 41 из состава 25-го дивизиона истребителей танков 25-й пехотной дивизии. Советско-германский фронт, лето 1942 года. Хорошо видна конструкция орудийного щита (РГАКФД).


75/55-мм противотанковая пушка Pak 41 с коническим каналом ствола на выставке трофейной техники и вооружения в Центральном парке культуры и отдыха имени Горького в Москве. Весна 1946 года. Хорошо видна шаровая опора ствола и дульный тормоз, на заднем плане 88-мм противотанковые пушки Pak 43 и Pak 43/41 (АСКМ).

Орудие имело достаточно оригинальную конструкцию. Ствол устанавливался в шаровидной опоре двухслойного шита (два 7-мм бронелиста). К щиту крепились станины и подрессоренная ось с колесами. Таким образом, главной несущей конструкцией Pak 41 являлся двойной шит.

Ствол орудия имел переменный калибр с 75-мм в казенной части до 55-мм у дульного среза, но сужался не по всей длине, а состоял из трех участков. Первый, начинавшийся у казенника длиной 2 950 мм, имел калибр 75-мм, затем шел 950 мм участок конической формы, сужавшийся с 75 до 55 мм, и наконец последний длиной 420 мм имел калибр 55-мм. Благодаря такой конструкции средний конический участок, подвергавшийся при стрельбе наибольшему износу, можно было без проблем заменить даже в полевых условиях. Для уменьшения энергии отдачи ствол имел щелевой дульный тормоз.

75-мм противотанковое орудие с коническим каналом ствола Pak 41 было принято на вооружение вермахта весной 1942 года, и в апреле — мае фирма Крупп изготовила 150 таких орудий, после чего их выпуск прекратили. Pak 41 являлась достаточно дорогой — стоимость одной пушки составляла более 15000 рейхсмарок.

В боекомплект Pak 41 входили унитарные выстрелы с бронебойными снарядами PzGr 41 НК массой 2,56 кг (на 1000 м пробивал броню толщиной 136 мм) и PzGr 41 (W) массой 2,5 кг (145 мм на 1000 м), а также осколочным SprGr.

Боеприпасы для Pak 41 имели такое же устройство, как и для 28/20-мм Pz.B.41 и 42-мм Pak 41 с коническими каналами ствола. Однако первоначально они поступали на фронт в недостаточном количестве, так как для изготовления бронебойных PzGr использовался остродефицитный вольфрам.

75-мм противотанковые пушки Pak 41 поступили на вооружение дивизионов истребителей танков нескольких пехотных дивизий. Благодаря высокой начальной скорости снаряда они могли успешно бороться практически со всеми типами советских, английских и американских танков. Однако из-за быстрого износа ствола и дефицита вольфрама, с середины 1943 года их начали постепенно изымать из войск. Тем не менее, по состоянию на 1 марта 1945 года в вермахте еще числилось 11 Pak 41, правда, только три из них находились на фронте.



75/55-мм противотанковое орудие Pak 41 36-го дивизиона истребителей танков 36-й пехотной дивизии на огневой позиции. Советско-германский фронт, район Барановичей, весна 1944 года. Пушка имеет белый зимний камуфляж (РГАКФД).


Тактико-технические данные 75-мм противотанковой пушки Pak 41.

75-мм противотанковая пушка Pak 97/38 (7,5-cm Panzerabwehrkanone 97/38)

Столкнувшись с советскими танками Т-34 и КВ немцы в спешном порядке начали разработку средств борьбы с ними. Одной из мер стало использование для этого стволов 75-мм французской полевой пушки образца 1897 года — несколько тысяч таких орудий было захвачено вермахтом в ходе кампаний в Польше и Франции (поляки закупали эти орудия у французов в 1920-е годы довольно в большом количестве). Кроме того, в руки немцев попало большое количество боеприпасов к этим артсистемам: только во Франции их было более 5,5 миллионов штук!

Пушки поступили на вооружение вермахта в качестве полевых орудий под обозначением: для польской — 7,5 cm F. К.97 (р), а для французской — 7,5 cm F. К.231 (f). Разница заключалась в том, что польские пушки имели деревянные колеса со спицами — с ними орудия выпускались во Франции в годы Первой мировой войны, для их транспортировки в польской армии использовались конные упряжки. Пушки, имевшиеся на вооружении французской армии прошли модернизацию в 1930-х годах, получив металлические колеса с резиновыми бандажами. Это позволяло буксировать их при помощи тягачей со скоростью до 40 км/ч. F. К.97 (р) и F. К.231 (f) в ограниченных количествах поступали на вооружение нескольких второразрядных дивизий, а также использовались в береговой обороне во Франции и Норвегии. Например, по состоянию на 1 марта 1944 года в составе вермахта числилось 683 F. К.231 (f) (из них во Франции — 300, в Италии — две, на советско-германском фронте — 340 и в Норвегии — 41) и 26 польских F. К.97 (р), которые находились на советско-германском фронте.

Применение пушек образца 1897 года для борьбы с танками было затруднительно, прежде всего, из-за конструкции однобрусного лафета, допускавшего угол обстрела по горизонту всего в 6 градусов. Поэтому немцы наложили ствол 75-мм французского орудия, оснастив его дульным тормозом, на лафет 50-мм Pak 38 и получили новую противотанковую пушку, которой присвоили обозначение 7,5 cm Pak 97/38. Правда, ее цена была довольно высокой — 9 000 рейхсмарок. Несмотря на то, что орудие имело поршневой затвор, его скорострельность составляла до 12 выстрелов в минуту. Для стрельбы использовались разработанные немцами выстрелы с бронебойным снарядом PzGr и кумулятивным HL.Gr 38/97. Осколочные использовались только французские, получившие в вермахте обозначение SprGr 230/1 (f) и SprGr 233/1 (f).

Производство Pak 97/38 началось в начале 1942 года и было прекращено в июле 1943-го. Причем последние 160 пушек изготовили на лафете орудия Pak 40, они получили обозначение Pak 97/40. По сравнению с Pak 97/38 новая артсистема стала тяжелее (1425 против 1270 кг), но баллистические данные остались прежними. Всего за полтора года серийного производства было изготовлено 3712 Pak 97/38 и Pak 97/40. Они поступали на вооружение дивизионов истребителей танков в пехотные дивизии и несколько других. По состоянию на 1 марта 1945 года в составе частей вермахта еще имелось 122 орудия Pak 97/38 и F. К.231 (f), причем из этого количества на фронте находилось лишь 14 штук.

Pak 97/38 устанавливались на шасси советского трофейного танка Т-26 — в 1943 году было изготовлено несколько таких установок.



75-мм французская пушка образца 1897 года с тягачом Unic Р107, прошедшая модернизацию вначале 1930-х годов (установлен новый прицел и колеса с пневматическими шинами), брошенная на улице одного из французских городов в ходе боевых действий в мае 1940 года. Впоследствии часть этих орудий была переделана немцами в противотанковые пушки Pak 97/38 (ЯМ).


75-мм противотанковые пушки Pak 97/38 во дворе фирмы Рейнметалл-Борзиг, лето 1942 года. Хорошо видно уложенное на станины колесо, которое устанавливалось для удобства транспортировки орудия расчетом на поле боя. Такое же колесо имелось и на 50-мм противотанковой пушке Pak 38 (АСКМ).


Батарея 75-мм противотанковых орудий Pak 97/38 из состава дивизиона истребителей танков 185-й пехотной дивизии в перерывах между боями. Лето 1942 года. Орудия окрашены в стандартный немецкий серый цвет (РГАКФД).


Расчет 75-мм противотанковой пушки Pak 97/38 одного из подразделений люфтваффе за установкой орудия на огневой позиции. Советско-германский фронт, лето 1942 года (БА).


Немецкие противотанковые орудия, захваченные частями Красной Армии в ходе операции «Багратион» летом 1944 года: 75-мм противотанковые орудия Pak 97/38 (первое и третье) и 76,2-мм Pak 36 (r) (второе и четвертое). Pak 97/38 имеет камуфляж в виде узких полос желтого цвета, а Pak 36 (r) — в виде пятен неправильной формы (АСКМ).


75-мм противотанковое орудие Pak 97/38, уничтоженное частями Красной Армии в ходе контрнаступления на орловском направлении. Центральный фронт, июль 1943 года, юго-восточнее деревни Подсобурово. На переднем плане видны 75-мм выстрелы к Pak 97/38 с кумулятивными снарядами (АСКМ).


75-мм противотанковое орудие Pak 97/38, подбитое и захваченное частями Красной Армии во время одной из атак. Калининский фронт, 1942 год. Хорошо видна конструкция дульного тормоза пушки (АСКМ).


Боец Красной Армии осматривает трофейную 75-мм противотанковую пушку Pak 97/38. Волховский фронт, зима 1943 года (АСКМ).


Тактико-технические данные 75-мм противотанковой пушки Pak 97/38.

75-мм противотанковая пушка Pak 50 (7,5-cm Panzerabwehrkanone 50)

В связи с большой массой 75-мм противотанковой пушки Pak 40, затруднявшей ее передвижение по полю боя силами расчета, в апреле 1944 года была предпринята попытка создать ее облегченный вариант. Для этого ствол укоротили на 1205 мм, оснастили его более мощным трехкамерным дульным тормозом и установили на лафет Pak 38. Для стрельбы из нового орудия, получившего обозначение Pak 50, использовали снаряды от Pak 40, но размеры гильзы и масса порохового заряда были уменьшены. Результаты испытания показали, что масса Pak 50 по сравнению с Pak 40 уменьшилась не настолько, насколько рассчитывали — дело в том, что при установке 75-мм ствола на лафет Pak 38 все его алюминиевые детали пришлось заменить на стальные. Кроме того, испытания показали, что бронепробиваемость новой пушки значительно снизилась.

Тем не менее, в мае 1944 года Pak 50 начала выпускаться серийно, и к августу их изготовили 358 штук, после чего изготовление было прекращено.

Pak 50 поступали на вооружение пехотных и панцергренадерских дивизий и использовались в боях с сентября 1944 года.



Общий вид 75-мм противотанкового орудия Pak 50 — укороченный ствол от Pak 40 на лафете Pak 38 (ИП).


75-мм противотанковое орудие Pak 50, вид справа (ИП).


75-мм противотанковое орудие Pak 50 на огневой позиции. Франция, сентябрь 1944 года (АСКМ).


75-мм противотанковое орудие Pak 50 на огневой позиции. Франция, сентябрь 1944 года. На фото хорошо виден казенник (АСКМ).


Тактико-технические данные 75-мм противотанковой пушки Pak 50.

7,62-мм противотанковая пушка Pak 36 (r) (7,62-cm Panzerabwehrkanone 36 (r))

Столкнувшись с танками Т-34 и КВ, немецкие 37-мм противотанковые орудия Pak 35/36 оказались практически бессильны, 50-мм Pak 38 имелось в войсках недостаточно, да и они не всегда были эффективны. Поэтому наряду с развертыванием серийного производства более мошной 75-мм противотанковой пушки Pak 40, для чего требовалось время, в спешном порядке начались поиски временной меры противотанковой борьбы.

Выход был найден в использовании трофейных советских 76,2-мм дивизионных орудий образца 1936 года (Ф-22), которых в первые месяцы войны части вермахта захватили довольно много.

Разработка Ф-22 началась в 1934 году в конструкторском бюро В.Г. Грабина в рамках создания так называемой универсальной артсистемы, которая могла бы использоваться как гаубичная, противотанковая и дивизионная. Первые опытные образцы прошли испытания в июне 1935 года, после чего прошло совещание в присутствии руководителей Красной Армии и правительства СССР.



Солдаты вермахта у захваченной советской 76,2-мм дивизионной пушки образца 1936 года (Ф-22). Группа армий «Север», июль 1941 года. Большинство таких трофейных орудий немцы переделали в противотанковые, получившие обозначение Pak 36 (r) (АСКМ).

В результате было принято решение о прекращении работ над универсальной пушкой и создании на ее базе дивизионной. После ряда доработок 11 мая 1936 года новую артсистему приняли на вооружение Красной Армии как 76,2-мм дивизионную пушку образца 1936 года.

Орудие, получившее заводской индекс Ф-22, устанавливалось на лафете с двумя клепаными станинами коробчатого сечения, раздвигающимися в боевом положении (это являлось новинкой для пушек такого класса), что обеспечивало угол горизонтального обстрела в 60 градусов. Применение полуавтоматического клинового затвора позволило довести скорострельность до 15 выстрелов в минуту. Из-за того, что изначально Ф-22 проектировалась как универсальная, она имела достаточно большой угол возвышения — 75 градусов, что позволяло вести заградительный огонь по самолетам. К недостаткам орудия можно отнести достаточно большую массу (1620–1700 кг) и габаритные размеры, а также расположение приводов подъемного и поворотного механизма по разные стороны от казенника (маховик подъемного справа, поворотного слева). Последнее сильно затрудняло ведение огня по движущимся целям, например по танкам. Производство Ф-22 велось в 1937–1939 годах, всего было изготовлено 2956 таких орудий.

По немецким данным, в качестве трофеев им досталось чуть больше 1000 Ф-22 в ходе летне-осенней кампании 1941 года, более 150 в боях под Москвой и более 100 в ходе операции «Блау» в июле 1942 года (речь идет об исправных образцах). 76,2-мм пушки Ф-22 поступили на вооружение вермахта под обозначением F. К.296 (r) и использовались в качестве полевого орудия (F. К. (Feldkanone) — полевая пушка), которая имела бронебойный снаряд и могла довольно успешно бороться с советскими танками.



Общий вид 76,2-мм противотанковой пушки Pak 36 (r). Лето 1942 года. Хорошо виден дульный тормоз и обрезанный по высоте щит с дополнительным броневым листом, закрепленным снаружи (ИП).

Кроме того, часть Ф-22 переделали в противотанковые, получившие обозначение Panzerabverkanone 36 (russland) или Pak 36 (r) — «противотанковая пушка образца 1936 года (русская)». При этом немцы разработали для этого орудия новые, более мощные боеприпасы, для чего пришлось расточить камору (новые боеприпасы имели гильзу длиной 716 мм против оригинальной советской в 385 мм). Поскольку большой угол возвышения для противотанкового орудия не требовался, сектор подъемного механизма ограничили углом в 18 градусов, что позволило перенести маховик наведения орудия по вертикали с правой стороны на левую сторону. Кроме того, Pak 36 (r) получила шит, обрезанный по высоте, и двухкамерный дульный тормоз для уменьшения энергии отдачи.

В результате модернизации в распоряжении вермахта оказалась достаточно мощная противотанковая пушка, которая могла успешно бороться с советскими танками Т-34 и КВ на дистанциях до 1000 м. Производство противотанкового орудия Pak 36 (r) началось в 1942 году, а сдача армии велась до весны 1943-го (а для самоходной артиллерии — до января 1944-го) всего вермахт получил 560 таких артсистем на полевом станке и 894 для установки на САУ. Но здесь следует дать пояснение. Дело в том, что в число изготовленных орудий в буксируемом варианте скорее всего включены и 76,2-мм противотанковые пушки Pak 39 (r) (см. следующую главу), так как немцы в документах часто не делали разницы между Pak 36 (r) и Pak 39 (r). По некоторым данным, последних могло быть до 300 штук.

В боекомплект пушки Pak 36 (r) входили разработанные немцами унитарные выстрелы с бронебойным снарядом PzGr 39 массой 2,5 кг, подкалиберным PzGr 40 массой 2,1 кг (с вольфрамовым сердечником) и осколочным SprGr 39 массой 6,25 кг.

Pak 36 (r) устанавливались на шасси танков Pz.II Ausf.D и Pz.38(t) и использовались в качестве истребителей танков. На полевом лафете эти орудия поступали главным образом на вооружение пехотных дивизий. Pak 36 (r) использовались в боевых действиях в Северной Африке и на советско-германском фронте. По состоянию на 1 марта 1945 года в вермахте еще имелось 165 Pak 36 (u) и Pak 39 (r), часть из которых находилась на складах.



76,2-мм противотанковая пушка Pak 36 (r), захваченная на окраине Данцига. 2-й Белорусский фронт, март 1945 года. Орудие имеет трехцветный камуфляж, между станинами лежат стреляные гильзы (АСКМ).


76,2-мм противотанковая пушка Pak 36 (r), брошенная на огневой позиции. 2-й Белорусский фронт, лето 1944 года. Хорошо виден казенник, маховики подъемного и поворотного механизмов слева от него и латинская буква В на правой стороне щита (АСКМ).


Тактико-технические данные 76,2-мм противотанковой пушки Pak 36 (r).

7,62-мм противотанковая пушка Pak 39 (r) (7,62-cm Panzerabwehrkanone 39 (r))

Принято было считать, что только Ф-22 переделывалась немцами в противотанковую, поскольку у нее был прочный казенник. Однако аналогичным переделкам подвергались и 76,2-мм дивизионные пушки Ф-22УСВ довоенного выпуска, так как их казенная часть и конструкция ствола почти не отличались от Ф-22. Кроме того, указанная пушка была легче Ф-22 на 220–250 кг и имела ствол короче на 710 мм.

Разработка новой 76,2-мм дивизионной пушки для Красной Армии началась в 1938 году, так как производившаяся Ф-22 была слишком сложной, дорогой и тяжелой. Новое орудие, получившее заводское обозначение Ф-22УСВ (Ф-22 усовершенствованная) была спроектирована в конструкторском бюро под руководством В. Грабина в кратчайшие сроки — уже через семь месяцев после начала работ был готов опытный образец. Это было достигнуто за счет использования в новой артсистеме более 50 % деталей от Ф-22. Как и базовая модель, Ф-22УСВ получила клиновый полуавтоматический затвор, обеспечивающий скорострельность до 15 выстрелов в минуту и лафет с клепаными станинами, позволявший вести горизонтальный обстрел до 60 градусов. Была изменена конструкция тормоза отката, щита, верхнего и нижнего станков, подъемного и поворотного механизмов (правда, как и на Ф-22 их приводы находились по разные стороны ствола), системы подрессоривания, применены шины от автомобиля ЗИС-5. После испытаний осенью 1939 года новое орудие было принято на вооружение Красной Армии как 76,2-мм дивизионная пушка образца 1939 года (УСВ). За 1939–1940 года изготовили 1150 Ф-22УСВ, за 1941–2661 и за 1942-й — 6046. Причем в 1941–1942 годах 6890 штук произвел завод № 221 «Баррикады» в Сталинграде под индексом УСВ-БР, причем они отличались рядом деталей от пушек Ф-22УСВ изготовленных на заводе № 92.

В течение первого года войны в качестве трофеев немцам досталось довольно много 76,2-мм Ф-22УСВ и УСВ-БР. Они поступили на вооружение вермахта в качестве полевых орудий под обозначением F. К.296 (r). Однако проведенные испытания показали, что эти пушки можно с успехом использовать в качестве противотанковых, значительно повысив их бронепробиваемость.

Немцы расточили зарядную камору Ф-22УСВ под применение выстрела, разработанного для Pak 36 (r), на ствол установили двухкамерный дульный тормоз, перенесли маховик вертикальной наводки на левую сторону. В таком виде пушка, получившая обозначение Panzerabverkanone 39 (russland) или Pak 39 (r) — «противотанковая пушка образца 1939 года (русская)» стала поступать на вооружение противотанковых частей вермахта. Причем переделывались только орудия выпуска 1940–1941 годов — проведенные немцами испытания УСВ-БР, 76-мм ЗИС-3, а также Ф-22УСВ изготовленных после лета 1941 года показали, что казенник их уже не так прочен, как у орудий довоенного производства, а потому переделать их в Pak 39 (r) не представлялось возможным.

К сожалению, цифру точного количества изготовленных Pak 39 (r) обнаружить не удалось — немцы часто не разделяли их и Pak 36 (r). По некоторым источникам, всего было произведено до 300 таких орудий. Также отсутствуют данные по баллистике и бронепробиваемости Pak 39 (r).



76,2-мм противотанковое орудие Pak 39 (r), захваченное частями Красной Армии в Восточной Пруссии. 3-й Белорусский фронт, полоса наступления 3-й армии. Ствол находится в откате, «родные» колеса заменены на колеса меньшего диаметра (АСКМ).


Немецкие солдаты осматривают брошенную частями Красной Армии 76,2-мм дивизионную пушку образца 1939 года (Ф-22УСВ). Группа армий «Юг», июль 1942 года. Часть таких орудий было переделано в противотанковые и использовались в вермахте как Pak 39 (r) (АСКМ).


76,2-мм противотанковое орудие Pak 39 (r), захваченное частями союзников, везут в тыл автомобилем «Виллис». 1944 год. В отличие от пушки на предыдущем фото, это орудие имеет «родные» колеса от ЗИС-5 (фото из коллекции М. Свирина).


Канадские солдаты осматривают трофейные орудия. Лето 1944 года. Справа видна 76,2-мм пушка Pak 39 (r) (ЯМ).


Тактико-технические данные 76,2-мм противотанковой пушки Pak 39 (r).

88-мм противотанковая пушка Pak 43 (8,8-cm Panzerabwebrkanone 43)

Проектирование нового 88-мм противотанкового орудия началось фирмой Рейнметалл-Борзиг еще осенью 1942 года, причем в качестве базовой была использована баллистика от зенитки Flak 41 такого же калибра. Ввиду загруженности фирмы другими заказами в конце 1942 года доработку и производство 88-мм противотанковой пушки, получившей обозначение Pak 43, передали фирме Весерхутте (Weserhutte).

Pak 43 имела ствол длиной почти в семь метров с мощным дульным тормозом и горизонтальным клиновым полуавтоматическим затвором. В наследие от зенитки орудию достался крестообразный лафет, который для транспортировки оснащался двумя двухколесными ходами. Хотя такая конструкция и утяжеляла орудие, она обеспечивала круговой обстрел по горизонту, что при борьбе с танками было немаловажно.




88-мм противотанковая пушка Pak 43 на колесных ходах перед установкой на землю. На нижнем фото боковины крестообразного лафета уже откинуты и установлены на специальные опоры, что делалось перед отсоединением колесных ходов. Это орудие первых выпусков с колесами от 88-мм зенитки Flak 36 (ИП).

Горизонтальная установка пушки осуществлялась по уровням специальными домкратами, находившимися на концах продольной балки лафета. Для зашиты расчета от пуль и осколков снарядов служил шит из 5-мм брони, установленный под большим углом к вертикали. Масса орудия составила более 4,5 тонн, поэтому для ее буксировки планировалось использовать только 8-тонные полугусеничные тягачи Sd.Kfz. 7.

В боекомплект Pak 43 входили унитарные выстрелы с бронебойным (PzGr 39/43 массой 10,2 кг), подкалиберным сердечником из карбида вольфрама (PzGr 40/43 массой 7,3 кг), кумулятивным (HLGr) и осколочным (SprGr) снарядами. Орудие имело очень хорошие данные — оно могло без труда поражать все типы советских, американских и английских танков на дистанциях порядка 2500 м.

Из-за больших нагрузок, возникающих при стрельбе, Pak 43 имела относительно небольшой срок службы ствола, составлявший от 1200 до 2000 выстрелов.



88-мм противотанковая пушка Pak 43 в боевом положении. Опоры боковин крестообразного лафета откинуты вверх (ИП).


88-мм противотанковая пушка Pak 43 в транспортном положении на колесных ходах. По сравнению с пушкой, изображенной на стр. 49 эта Pak 43 имеет колеса другой конструкции и немного измененную конфигурацию боковин щита. Такие пушки выпускались с весны 1944 года и до конца войны (ИП).


88-мм противотанковая пушка Раk 43 в боевом положении. Для фиксации орудия в землю вбивались 4 специальных трехлопастных клина, которые вставлялись в специальные отверстия на концах балок лафета (ИП).


88-мм противотанковая пушка Pak 43 на колесных ходах, брошенная на дороге юго — восточнее Берлина. Апрель 1945 года. Хорошо виден стопор ствола орудия в походном положении (АСКМ).

Кроме того, использование снарядов раннего выпуска, имевших более узкий ведущий поясок, чем производимые в последующем времени, приводило к ускоренному износу ствола до 800-1200 выстрелов.

По ряду причин фирма Весерхутте смогла освоить производство Pak 43 лишь в декабре 1943 года, когда были изготовлены первые шесть серийных образцов. Эти орудия производились до конца войны и поступали на вооружение отдельных дивизионов истребителей танков. Всего до 1 апреля 1945 года было изготовлено 2098 Pak 43. Кроме полевого лафета, небольшое количество стволов Pak 43 (около 100) в 1944–1945 годах устанавливалось на истребителях танков Nashorn (на базе Pz.IV).

Без сомнения Pak 43 являлась самой мошной противотанковой пушкой Второй мировой войны, не уступая даже советской 100-мм БС-3 (не считая 128-мм Pak 80, которых изготовили несколько десятков). Однако за высокую эффективность в борьбе с танками приходилось расплачиваться большой массой орудия и его практически нулевой подвижностью на поле боя — чтобы установить Pak 43 на хода (или снять с них) требовалась не одна минута. А на поле боя это часто приводило к потери в материальной части и личном составе.

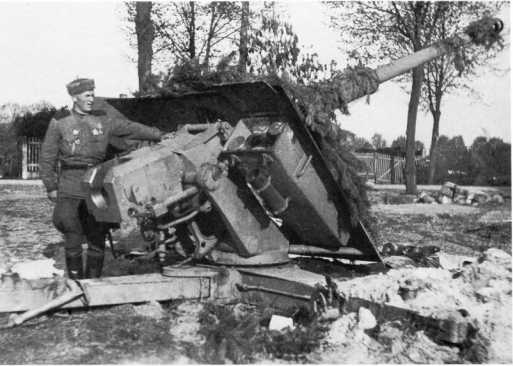

Боец Красной Армии осматривает 88-мм противотанковое орудие Pak 43, брошенное немцами на огневой позиции юго-восточнее Берлина. Апрель 1945 года. Хорошо видно крепление верхнего станка к крестообразному лафету. Обратите внимание на ящик для укладки 6 выстрелов, закрепленный на щите орудия справа от казенника (АСКМ).


Тактико-технические данные 88-мм противотанковой пушки Pak 43 (8,8-cm Panzerabwehrkanone 43 1/71).

88-мм противотанковая пушка Pak 43/41 (8,8-cm Panzerabwebrkanone 43/41)

В связи с задержкой производства 88-мм противотанковой пушки Pak 43 на крестообразном лафете, командование вермахта поручило фирме Рейнметалл-Борзиг срочно принять меры к обеспечению армии этими орудиями, которые требовались для готовившейся летней кампании 1943 года на советско-германском фронте.

Для ускорения работ фирма использовала лафет от своей опытной 105-мм пушки К 41 с колесами от 150-мм тяжелой гаубицы FH18, наложив на нее ствол Pak 43. В результате получилась новое противотанковое орудие, получившее обозначение Pak 43/41.

Благодаря наличию раздвижных станин пушка имела угол горизонтального обстрела 56 градусов.



88-мм противотанковая пушка Pak 43/41, вид спереди. На щите орудия различим двухцветный камуфляж (АСКМ).


Снимок, хорошо демонстрирующий, сколько усилий нужно затратить для перекатывания вручную 88-мм противотанкового орудия Pak 43/41. Франция, сентябрь 1944 года. Только с левой стороны пушку толкают не менее 10 человек, а всего в этом процессе, вероятно, было задействовано не менее 20–22 человек (РГАКФД).


Обучение расчетов 88-мм противотанкового орудия Pak 43/41 в учебном центре в Шпремберге. Сентябрь 1943 года. На фото хорошо видна конструкция казенника, прицел и маховики горизонтального и вертикального наведения. Судя по эмблеме на рукаве солдата, он принадлежал к частям береговой обороны (РГАКФД).


Общий вид 88-мм противотанкового орудия Pak 43, вид справа. Орудие в транспортном положении — сошники станин подняты (ЯМ).


Перевозка 88-мм противотанковой пушки Pak 43/41 на новую позицию. Январь 1944 года, район Смоленска. Скорее всего, орудие транспортируется 8-тонным полугусеничным тягачом Sd.Kfz.7 (РГАКФД).


88-мм противотанковое орудие Pak 43/41 на улице Орла. Июль 1943 года. Вероятно, пушку готовят к транспортировке, так как сошники станин подняты вверх (РГАКФД).


88-мм противотанковое орудие Pak 43/41, брошенное немцами на огневой позиции, вид сзади. 1-й Прибалтийский фронт, октябрь 1944 года. На фото хорошо видны казенник, конструкция сошников, а также 88-мм выстрелы (АСКМ).


То же 88-мм противотанковое орудие Pak 43/41, что и на предыдущем фото, вид слева. 1-й Прибалтийский фронт, октябрь 1944 года (АСКМ).

Для зашиты расчета от пуль и осколков снарядов Pak 43/41 оснащалась щитом, закрепленном на верхнем станке. Масса орудия была хоть и меньше, чем у Pak 43 — 4380 кг, но все же не настолько, чтобы его можно было передвигать на поле боя силами расчета. Баллистика и используемые боеприпасы Pak 43/41 были такими же, как у Pak 43.

Производство новых орудий началось в феврале 1943 года, когда собрали 23 Pak 43/41. Однако через несколько дней их передали для вооружения истребителей танков Hornisse (позже переименованы в Nashorn). В связи с тем, что 88-мм противотанковые пушки шли на вооружение Hornisse, только в апреле 1943 года первые Pak 43/41 на полевом лафете поступили в войска. Производство этих орудий продолжалось до весны 1944 года, всего было изготовлено 1403 Pak 43/41.

Как и Pak 43, эти пушки поступали на вооружение отдельных дивизионов истребителей танков. По состоянию на 1 марта 1945 года на фронте находилось 1049 88-мм противотанковых орудий (Pak 43 и Pak 43/41), и еще 135 было на складах и в запасных частях. За большие габаритные размеры пушка Pak 43/41 получила армейское прозвище «Scheunentor» (амбарные ворота).



Тактико-технические данные 88-мм противотанковой пушки Pak 43/41.

128-мм противотанковые пушки Pak 44 и Pak 80 (12,8 cm Panzerabwebrkanone 44 и 80)

Проектирование 128-мм противотанкового орудия началось в 1943 году, причем в качестве базовой была использована зенитка Flak 40 с хорошими баллистическими данными. Первые опытные образцы были изготовлены фирмами Крупп и Рейнметалл-Борзиг, но после испытаний к серийному производству приняли орудие Круппа, которое в декабре 1943 года начало выпускаться под обозначением Pak 44 и до марта 1944 года было изготовлено 18 таких орудий.

Пушка устанавливалась на специально сконструированном крестообразном лафете, который обеспечивал обстрел по горизонту в 360 градусов. Благодаря наличию полуавтоматического затвора орудие, несмотря на использование выстрелов раздельного заряжания, имело скорострельность до пяти выстрелов в минуту. Для транспортировки Pak 44 оснащалась четырьмя колесами с резиновыми шинами, допускавшими его перевозку со скоростью до 35 км/ч. Из-за большой массы артсистемы — более 10 тонн — его могли буксировать только 12 или 18-тонные полугусеничные тягачи.



128-мм противотанковое орудие Pak 44 фирмы Рейнметалл-Борзиг в боевом положении (ИП).


128-мм противотанковое орудие Pak 44 фирмы Рейнметалл-Борзиг в транспортном положении (ИП).


128-мм противотанковое орудие Pak 44 фирмы Крупп в боевом положении (АСКМ).


128-мм противотанковое орудие Pak 44 фирмы Крупп в транспортном положении (АСКМ).

В боекомплект Pak 44 входили выстрелы раздельного заряжания с бронебойным снарядом массой 28,3 кг и 28 кг осколочным. Бронепробиваемость Pak 44 составляла 200 мм на дистанции в 1,5 километра. Оно могло поразить любой советский, американский или английский танк на дистанциях для них запредельных. Кроме того, из-за большой массы снаряда при его попадании в танк даже без пробития брони, в 90 % случаев он все равно выходил из строя.

В феврале 1944 года начался выпуск 128-мм противотанковых орудий Pak 80. От Pak 44 они отличались главным образом отсутствием дульного тормоза, и эти пушки шли на вооружение тяжелых истребителей танков Jagdtiger и танков Mans. Весной 1944 года фирма Крупп изготовила два образца, получившие обозначение К 81/1 и К 81/2 соответственно. Первая представляла собой ствол Pak 80, установленный на лафет трофейной французской 155-мм пушки Canon de 155-mm Grand Puissance Filloux. При массе в 12197 кг она имела горизонтальный обстрел в 60 градусов. Для нее использовались те же боеприпасы, что и для Pak 80.

128-мм К 81/2 представляла собой ствол Pak 80, оснащенный дульным тормозом и наложенный на лафет трофейной советской 152-мм гаубицы-пушки MЛ-20. По сравнению с К 81/1 эта артсистема была легче -8302 кг и имела угол обстрела по горизонту в 58 градусов.

25 октября 1944 года в ставке Гитлера было принято главное решение об установке 52 стволов Pak 80 на французские и советские лафеты и использовании их в качестве противотанковых орудий. 8 ноября был утвержден штат отдельной 128-мм батареи (12,8-cm Kanonen-Batterie), в состав которой включалось по шесть К 81/1 и К 81/2. К 22 ноября сформировали четыре таких батареи — 1092, 1097, 1124 и 1125-я, в составе которых имелось всего десять 128-мм орудий (7 К 81/2 и 3 К 81/1). Впоследствии количество орудий в батареях возросло, но штатного числа так и не достигло.

Всего с апреля 1944 года по январь 1945-го фирма Крупп в Бреслау изготовила 132 орудия Pak 80, из них 80 использовались для установки на Jagdtiger, Maus и для учебных целей (подготовка экипажей самоходок). Остальные 52 смонтировали на полевых лафетах и под обозначением К 81/1 и К 81/2 использовали в качестве противотанковых орудий в составе отдельных артиллерийских батарей на западном фронте.



128-мм пушка К 81 /2 фирмы Крупп (на лафете советской 152-мм пушки-гаубицы МЛ-20), захваченная американским войсками весной 1945 года (ИП).


Та же 128-мм пушка К 81 /2 фирмы Крупп (на лафете советской 152-мм пушки-гаубицы МЛ-20), что и на предыдущем фото. Хорошо видна конструкция щелевого дульного тормоза, похожего на дульный тормоз МЛ-20 (ИП).


Тактико-технические характеристики 128-мм противотанкового орудия Pak 80 на лафете 155-мм французской пушки (К 81/1).

Оглавление книги

Реклама

Генерация: 0.521. Запросов К БД/Cache: 0 / 0
