Истребитель Ла-7 стал высшим достижением советской конструкторской школы военного времени. Авиаконструкторы смогли добиться наилучших возможных результатов в сложнейших условиях простыми средствами и самыми примитивными конструкционными материалами. Самолеты изготавливались заводами, технологический уровень, равно как и квалификация рабочих, которых не шел ни в какое сравнение с западными заводами. Учитывая конкретные условия, в которых создавался Ла-7, и условия, в которых истребители строились, остается только восхищаться конструкторами, сумевшими сделать этот выдающийся самолет и снять перед ними шляпу.
С. Ивановi

Техническое описание самолета Ла-7

Техническое описание самолета Ла-7

Истребитель Ла-7 является одноместным однодвигательным низкопланом смешанной конструкции с убираемым трехопорным шасси с хвостовой стойкой. Фюзеляж овального сечения представляет собой деревянную полумонококовую конструкцию, включающую четыре лонжерона и пятнадцать шпангоутов. Лонжероны изготовлены из сосны и фанеры. Лонжероны имеют сужающуюся форму, более толстые в носовой части фюзеляжа и более тонкие — в хвостовой. Шпангоуты также изготовлены из сосны, в местах действия наибольших нагрузок усилены фанерой или дельта-древисиной. Дельта-древесина приклеена непосредственно к шпангоутам в необходимых по соображениям прочности местах. Левая и правая половины обшивки фюзеляжа выклеены из березового шпона и склеены между собой и к силовому набору клеем на основе смолы. Толщина одного слоя шпона варьируется от 0,75 до 1,5 мм. Половинки фюзеляжа выклеиваются из четырех — восьми слоев. Направление слоев дерева в каждом слое шпона ориентировано под углом 90 град, к предыдущему слою. Половинки фюзеляжа выклеиваются при строгом соблюдении требования ориентации слоев шпона под углом 45 град, к продольной оси самолета. Суммарная толщина обшивки изменяется от 3 мм в районе 15-го шпангоута до 6,8 мм в районе 1-го шпангоута. Обшивка клеится непосредственно к лонжеронам и шпангоутам. Туннель маслорадиатора изготовлен из стального листа и крепится к силовому набору фюзеляжа 20 болтами между шпангоутами №№ 4 и 7. Место стыка крыла и фюзеляжа закрыто верхним и нижним зализами. Нижний зализ — монолитный деревянный, верхние (правый и левый) — из четырех жестяных пластин каждый. Зализы крепятся к центральной части фюзеляжа и к капоту двигателя. Моторама крепится к шпангоуту № 1, помимо двигателя на мотораме установлено вооружение. Моторама сварена из хромо-молибденовых стальных труб.

Закрытая кабина пилота расположена между шпангоутами № 2 и № 7. Остекление кабины состоит из трех прозрачных сегментов: козырька, сдвижной части и задней неподвижной части фонаря. Прозрачные элементы остекления крепятся к каркасу из стальных труп с помощью металлических лент на заклепках. Изнутри козырька кабина установлено бронестекло толщиной 55 мм. Перед бронестеклом установлен коллиматорный прицел ПБЛ-1В, имеющий два кольца в расчете на стрельбу в полете со скоростями 200 км/ч и 300 км/ч. Справа и слева прицела установлены рукоятки механической перезарядки пушек. Для доступа к радиооборудованию левая часть заднего неподвижного сегмента фонаря кабины сделана съемной. За креслом пилота установлен прозрачный бронезаголовник толщиной 66 мм. Задний сегмент фонаря расположен 5-м и 7-м шпангоутами, бронезаголовник крепится к 5-му шпангоуту и переплету фонаря кабины. К 5-му шпангоуту также крепится стальная бронеспинка толщиной 8,5 мм. Кресло летчика изготовлена из дюралюминия толщиной 1мм и рассчитано на использованием пилотом парашюта ПЛ-3М… Сдвижной сегмент фонаря перемещается по С-образным направляющим, имеется механизм аварийного сброса сдвижного сегмента.




Посадочный закрылок в выпущенном положении.



Основная опора шасси, обратите внимание на выступ на нижней поверхности плоскости крыла в месте установки бомбодержателя.

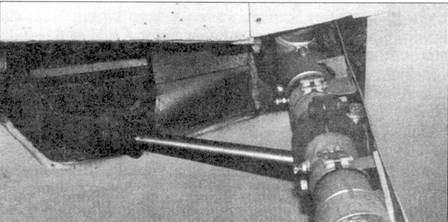

Гидроцлиндр уборки/выпуска левой основной опоры шасси.


Двигатель АШ-82ФН



Задняя часть двигателяАШ-82ФН


Передняя часть двигателя АШ-82ФН

Центроплан является основным силовым элементом конструкции планера. Он состоит из двух металлических лонжеронов, десяти нервюр смешанной конструкции и деревянных стрингеров. Обшивка центроплана изготовлена из березового шпона и крепится к силовому набору с помощью эпоксидного клея ВИАМ Б-3. Лонжероны центроплана имеют двутавровое сечение, полки изготовлены их хромо-молибденовой стали, стенки — из дюралюминия.

К переднему лонжерону крепятся панели закрывающие изнутри колодцы колес шасси и панели, закрывающие центральный топливный бак, и узлы крепления центроплана к мотораме. На переднем лонжероны находятся также цапфы крепления гидроцилиндров уборки основных опор шасси и узлы крепления собственно опор. На заднем лонжероне расположены узлы крепления центроплана к фюзеляжу, центральный топливный бак и узлы навески закрылков.

В центроплане находятся колодцы, в которые убираются колеса основных опор шасси; колодцы выклеены из шпона толщиной 2 мм. Толщина обшивки в носке центроплана 4 мм, между лонжеронами — 5 мм и 3 мм — между заднем лонжероном и закрылком. Обшивка выполнена из нескольких слове березового шпона, волокна древесины при склейке слоев шпона ориентируются так же как и при выклейке половинок фюзеляжа.

Конструкция отъемных консолей крыла аналогична конструкции центроплан. Силовой набор консоли включает два металлических лонжерона, 15 деревянных шпангоутов и 14 стрингеров. Конструкция собирается на эпоксидном клее ВИАМ Б-3. Толщина обшивки из березового шпона варьируется от 4 до 2,5 мм. Профиль крыла — NASA-230.



Передняя часть двигателя АШ-82ФН


Отличительной особенностью чешских Ла-7 стало наличие на нише хвостовой опоры шасси кожаного чехла.


Чертеж хвостовой опоры шасси в убранном положении.

Элероны — типа Фрайз, с внутренней аэродинамической компенсацией. Силовой набор элерона включает трубчатый дюралюминиевый лонжерон и 9 дюралюминиевых нервюр. Передняя и задняя кромки элерона обшиты дюралюминиевыми полосами толщиной 0,8 мм. Стальной балансир на самолетах ранних серий размещался между нервюрами №№ 5 и 7, на самолетах поздних серий — между нервюрами №№ 2 и 5. Неподвижная пластина триммер установлена на задней кромке элерона между нервюрами №№ 1 и 3, регулировка триммера осуществляется на земле. Полотняная обшивка элерона приклеена к силовому набору эпоксидным клеем ВИАМ. Элерон навешивается на консоль крыла посредством трех петель, максимальные углы отклонения элерона +/- 18 град.

Посадочные закрылки навешены на рояльных петлях между нервюрами № 1 центроплана и нервюрами № 7 консоли крыла. Закрылки состоит из четырех секций, две — крепятся к центроплану и две — к консолям крыла (по одной к каждой). Секции закрылков целиком изготовлены из дюралюминиевых пластин, усиленных Z-образными ребрами жесткости. Максимальный угол отклонения закрылков — 60 град.

Дюралюминиевые предкрылки крепятся к носкам консолей крыла между нервюрами №№ 6 и 14. Предкрылки автоматически выпускаются при достижении самолетом определенного угла атаки.

Хвостовое оперение состоит из вертикального киля, руля поворота и горизонтального стабилизатора с рулями высоты. Киль является интегральной частью фюзеляжа. Силовой набор стабилизатора консольного типа включает два шпангоута и 7 нервюр, носовой стрингер, два верхних и два нижних стрингера.

Стрингеры изготовлены из сосны и усилены дельта-древесиной или фанерой. Обшивка — березовый шпон толщиной 2,5 мм. Стабилизатор крепится к фюзеляжу между шпангоутами №№ 12 и 14. Руль высоты состоит из левой и правой половин. Силовой набор половинок руля высоты — дюралюминиевый и включает лонжерон и 9 нервюр, металлические носок и заднюю кромку. В носке половинок руля высоты укреплен между нервюрами №№ 5 и 9 стальной балансир (массой 2,8 кг на левой половинке и массой 2,0 кг — на правой). Между нервюрами №№ 2 и 5 левой половинке руля высоты установлен управляемый триммер. Обшивка рулей высоты и направления — полотняная из ткани ACT-100. Диапазон углов отклонения руля высоты — от +30 град, до -15 град. 30 мин., триммера — +/-17 град.

Конструкция руля поворота аналогична конструкции руля высоты, но он имеет 10, а не 9, нервюр. Управляемый цельнометаллический триммер крепится между нервюрами №№ 3 и 6, масса весового балансира 6 кг. Диапазон углов отклонения руля направления — +/- 25 град., триммера — +/- 17 град.




Вид сзади па выхлопные патрубки левого и правого борти. На снимке патрубков правого борта створка, регулирующая температуру двигателя, приоткрыта, на снимке патрубков левого борта — полностью закрыта..


Управляемые створки по бортам фюзеляжа регулировали сечение воздушного канала, по которому проходил воздух, охлаждавший цилиндры двигателя. С помощью створок можно было регулировать температуру двигателя.


Воздухозаборник нагнетателя и носок левой плоскости крыла.

Управление самолетом осуществляется с помощью центральной ручки, рассчитанной на управление одной рукой (на ручке управления истребителя Ла-5 имелась бубликообразная насадка под две руки). Ручка связана системой тяг-труб и качалок с рулями высоты и элеронами. На ручке управления размещены гашетки бортового вооружения и кнопка управления тормозами колес шасси. Руль поворота управляется от педалей, педали связаны с рулем посредством стальных тросов и шкивов. Углы установки триммеров регулируются смонтированными на левом борту кабины штурвальчиками. Привод выпуска закрылков — гидравлический.

Колея шасси — 2,806 м. Стойки основных опор шасси убираются с помощью гидроцилиндров по направлению к продольной оси самолета и укладываются в специальные ниши, расположенные вдоль носков крыла. Опоры шасси истребителя Ла-7 на 80 мм длиннее опор шасси самолета Ла-5ФН. За счет установки новых амортизаторов с увеличенным до 220 мм ходом удалось улучшить проходимость самолета по аэродрому; более жесткое шасси истребителя Ла-5 послужило причиной многочисленных аварий. Колеса основных опор с пневматиками размером 650x200 мм оснащены двойными пневматическими тормозами. В убранном положении опоры и колеса полностью закрываются щитками. Секции щитков, закрывающие пневматики крепятся к центроплану на рояльных петлях. Хвостовая опора, по сравнению с опорой Ла-5, имеет более простую конструкцию. Хвостовая опора убирается гидроцилиндром, шток которого имеет ход 250 мм. Размер пневматика хвостового колеса 300x125 мм. Все опоры шасси имеют гидравлические и механические замки, фиксирующие опоры как в открытом, так и в убранном положении.



Улучшению охлаждения двигателя способствовала установка вентилятора за коком во iдушного винта.


Вид спереди на маслорадиатор, обратите внимание на сотовое оребрение радиатора.


Вид сзади на маслорадиатор, регулирующая переток воздуха створка полностью открыта.

Двигатель — проверенный и надежный звездообразный восемнадцатицилиндровый мотор воздушного охлаждения АШ-82ФН конструкции А.Д. Щвецова. Двигатель снабжен двухскоростным нагнетателем и редуктором с передаточным отношением 11:16. Ход поршня в цилиндре -155,5 мм, объем цилиндров — 41,2 л., сжатие — 7. Максимальная частота вращения двигателя 2600 об/мин в минуту достигается на чрезвычайном (боевом) режиме работе, двигатель может работать на этом режиме в течение 30 с; на взлетном режиме при частоте вращения 2400 об/ мин двигатель развивает мощность в 1700 л.с., на номинальном режиме — 1540 л.с.

Число оборотов двигателя контролируется регулятором Р-7, установленном на кожухе редуктора. Бензин 4Б-78 с октановым числом не менее 95 впрыскивается непосредственно в цилиндры инжекционным насосом НБ-ЗУ под давлением в 140–200 кПа. Запуск двигателя осуществляется пневмостартером РВ-02. Двигатель приводит во вращение воздушный винт изменяемого шага ВИШ-105В-4 диаметром 3,1 м. Диапазон изменения шага лопастей — от 22 град, до 51 град. 30 мин. Масса воздушного винта 141 кг.

Масса двигателя 900 кг, его максимальный диаметр 1260 мм, длина — 1980 мм. Двигатель крепится к стальной трубчатой мотораме в четырех точках.

Выхлопная система включает 14 индивидуальных патрубков сечением 70x67,5 мм, изготовленных из жаропрочной стали. Патрубки сгруппирована по семь штук и выведены наружу с правого и левого борта фюзеляжа перед кабиной. Нижние выхлопные патрубки имеют дренажные отверстия для слива бензина и масла, которые обычно здесь скапливаются.

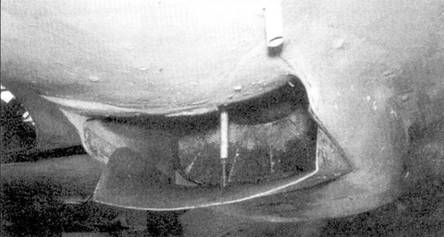

Воздухозаборники самолетов первых серий не имели никаких устройств для очистки воздуха, затем на нижних поверхностях плоскостей крыла стали ставиться фильтры, препятствовавшие попаданию в двигатель мелких механических частиц. При запуске двигателя, на взлете и посадке, воздухозаборники могут закрываться управляемой из кабины при помощи троса заслонкой (что, также, препятствует засорению двигателя). Радиаторы двигателя изготовлены из дюраля толщиной 1,2 мм, жаропрочные панели по бортам фюзеляжа в местах выхода выхлопных газов выполнены из оцинкованной стали.

Технические характеристики

Тип Ла-7 Прототип Ла-7 серийный Ла-7 УТИ Ла-7 АШ-71 Ла-7 АШ-83 Ла-7Р
Размах крыла, м 9,80 9.80 9.80 9,80 9,80 9,80
Длина, м 8,67 8.67 8,67 8,67 8.67 8,67
Высота, м 2,60 2,60 2,60 2,60 2,60 -
Площадь крыла, кв. м 17,59 17,59 17,59 17,59 17.59 17,59
Масса пустого, кг 2605 2605 2625 2849 2522 2703
Взлетная масса, кг 3625 3240 - - - -
Нагрузка на крыло, кг/кв. м 185 185 188 200 178 199
Удельная мощность. л. с./кг 1,77 1,77 1.78 1,73 1,38 -
Максимальная скорость. км/ч 680 658 648 - 725 805
Максимальная скорость у земли, км/ч 597 592 558 - 604 -
время набора высоты 5000 м. мин. 4.45 4.95 5,7 - 4.9 -
время выполнения полного виража, с. - 20.5 - - - -
потолок фактический,м 11 300 11 300 - - 11 600 13 000
вооружение 3x20 2-3x20 1x20 мм 2x20 2x20 2x20

Сравнительные характеристики истребителя Ла-7 и немецких истребителей

Тип Bf 109G-6 Fw-190A-8 Ла-7
Максимальная скорость у земли, км/ч 510 570 592
Максимальная скорость на высоте 6000 м, км/ч 648 644 658
Время набора высоты 5000 м, мин. 5 6 4,95
Практический потолок,м 11 200 10 350 11 300
Время выполнения полного виража, с. 21 26 20,5
Дальность полета, км 560 1490 655
Вооружение
пушки 1x20 4x20 2x20
пулеметы 2x13 2x13


Кислородный баллон


Аккумулятор 12А-5

Топливные баки. На истребителе Ла-7 устанавливалось три топливных бака суммарной емкостью 466 л. Центральный бак емкостью 170 л размещен в центроплане, два крыльевых бака имели емкость по 148 л. Заправка производится через заливочные горловины, расположенные на верхней поверхности консолей крыла. Баки сварены из дюралюминиевых пластин. Крыльевые баки связаны с центральным, который расположен ниже крыльев, необратимыми клапанами. Баки имеют специальную защиту, которая способна затянуть пулевое отверстие в течение 15с. Защита представляет собой пять слоев. Верхний толщиной 1 мм — выполнен из устойчивой к бензину резины. Затем идет 3-мм слой резины, способной вступать с бензином в химическую реакцию и затягивать пробоину. Третий и четвертый слои — из грубой ткани толщиной 1,5 мм каждый. Внутренний, пятый, слой толщиной 1,5 мм выполнен из устойчивой к воздействую бензина резины. Для предотвращения воспламенения паров бензина баки наддуваются выхлопными газами от двигателя.

Масляная система использует минеральные масла марок МК и МС летом или МЗС зимой. Маслосистема включает масляный бак, насос, фильтры, масло-радиатор. Маслобак емкостью 58 л (получили распространение также маслобаки емкостью 40 л) установлен на мотораме ниже пушек. Подача масла к двигателю осуществляется при помощи насоса МШ-5Д через фильтр «Куно». От двигателя масло через фильтр подается насосом МШ-1 к установленному в нижней части фюзеляжа маслорадиатору ОП-293. В маслосистему входят также устройства измерения давления и температуре масла.

В состав оборудования истребителя Ла7 входят кислородная, пневматическая, электрическая и радиосвязная системы.

Вся аппаратура кислородной системы КП-12 размещена на правом борту кабины, баллон с кислородом находится в фюзеляже между шпангоутами № 9 и № 10.

Баллон емкостью 8 литров (давление в баллоне 14–15 МПа), от которого запитывается пневмосистема установлен на левом борту фюзеляжа между шпангоутами № 6 и № 7. Помимо баллона в состав пневмосистемы входят трубопроводы, редукционный клапан и исполнительные механизмы. От пневмосистемы приводятся в действие механизмы перезарядки пушек, тормоза колес основных опор шасси; с ее помощью сбрасываются бомбы и в аварийном режиме выпускаются опоры шасси.

Электросистема включает генератор ГС-10-350 и аккумуляторную батарею 12А-5. Генератор приводится от двигателя и установлен непосредственно за мотором. Аккумуляторная батарея размещается в специальном контейнере, установленном в фюзеляже между шпангоутами № 9 и № 10. Генератор и батарея запитывают все светосигнальные устройства кабины пилота, аэронавигационные огни, посадочную фару, магнето МСМ-14, радиоаппаратуру.

Радиоаппаратура включает передатчики РСИ-ЗМ «Орел», приемник РСИ-4Д «Малютка», преобразователи напряжения РУ-45А (для передатчика) и РУ-11А (для преемника). Радиоаппаратура установлена в фюзеляже сразу же за бронеспинокй летчика. Во избежания созданию помех радиосвязи, все металлические элементы конструкции самолета соединены между собой проводом и заземляются на стоянке.

Истребитель комплектуется сигнальным пистолетом-ракетницей СПШ (сигнальный пистолет Шпагина), укрепленным на правой стенке кабины летчика. Ракета выстреливается наружу через специальное отверстие в борту фюзеляжа, проделанное рядом с местом крепления пистолета СПШ. К ракетнице положено пять запасных патронов.

На переплете фонаря кабины укреплено зеркало заднего вида.

Аптечка первой помощи укреплена в фюзеляже, в правой части шпангоута № 10.



Бомбодержатель ДЗ-40


Вооружение состоит из двух или трех 20-мм автоматических пушек, оснащенных гидромеханическим синхронизатором, препятствующим попаданию снарядов в лопасти воздушного винта. Большинство истребителей Ла-7 вооружалось двумя пушками ШВАК с боезапасом по 200 снарядов на ствол. Сравнительно небольшое количество Ла-7 получили изначально предполагавшееся штатным вооружение из трех пушек Б-20 с боезапасом по 170 снарядов на ствол. Несколько Ла-7 получили бортовое вооружение из трех пушек ШВАК с боезапасом по 130 снарядов на ствол, но эти самолеты оказались перегруженными, так как масса одной пушки ШВАК составляет 42 кг а масса пушки Б-20 — 25 кг. Начальная скорость снаряда, выпущенного из пушки ШВАК, составляет 215 м/с, скорострельность — 800 выстрелов/мин. В состав боекомплекта входят бронебойно-зажигательные снаряды массой 180 г (способны пробивать броню толщиной до 20 мм) и осколочно-зажигательные снаряды массой 180 г.

На двух подкрыльевых узлах возможна подвеска бомб массой до 100 кг (на каждом). Наиболее часто использовались фугасные авиабомбы ФАБ-50 и ФАБ-100, а также зажигательные ЗАБ-50 и ЗАБ-100; 50 и 100 — масса бомбы, 50 кг и 100 кг.



Кабина пилота истребителя Ла-7. Обратите внимание на укрепленное на внутренней части козырька фонаря кабины бронестекло и прицел ПБП1.


Приборная доска самолета из коллекции авиационного музея Прага-Кбелы. Все приборы — оригинальные, устанавливавшиеся на самолетах военного времени, лишь надписи на плашках, укрепленных над приборами, сделаны на словацком языке.


Левый борт кабины летчика. Оборудование крепится к деревянному борту фюзеляжа на болтах и кронштейнах.


Вид на правый борт кабины летчика. Дизайн кабины был предельно функциональным.


Колодцы колес шасси полностью закрываются, помимо колес в них находится арматура ряда систем самолета, в частности воздуховод от воздухозаборника к нагнетателю.


Сиденье летчика с бронеспинкой. На машинах поздних серий ставились сиденья с кожаной обивкой.


Механизм привода щитка колодца шасси.



Левая и правая сторона приборной доски


В самом конце Великой Отечественной войны К. А. Евстигнеев из 178-го ГИАП 14-й ГИАД пересел с Ла-5ФН на Ла-7. На рисунке — истребитель Ла-7 одного из самых результативных советских летчиков.


На капоты и рули направления (над верхнем лучом звезды) всех Ла-7 наносилась эмблема в виде небольшого белого прямоугольника, в котором внутри окружности диаметром 140 мм красной краской было написано «Ла-7» и изображены два крыла.


Ла-7 летчика 113-го ГИАП 10-й ГИАД П. М. Бойкова. Чехия, весна 1945 г. Обратите внимание на нарисованного на фюзеляже дракона. Эмблема в виде окружности с надписью «Ла-7» является глазом дракона.


Ла-7 командира 41-го ГИАП. зима 1944- 45 г.г. Носовые части фюзеляжей самолетов этого полка красились в красный цвет.


Ла-7 2-го чехословацкого истребительного авиационного полка, на борту фюзеляжа надпись: «Горьковский рабочий». Кок винта окрашен в цвета национального флага Чехословакии.


Первый прототип истребителя Ла-7 был окрашен по новой камуфляжной схеме; верхние поверхности самолета — пятнами неправильной формы серо-голубого и темно серого цветов, нижние — светло-голубого цвета. На верхние поверхности плоскостей крыли опознавательные знаки не наносились.


Истребитель Ла-7 командира 4-го ГИАП ВВС Краснознаменного Балтийского флота подполковника В. Ф. Голубева. Цифры тактического номера имеют черную, а не красную, обводку.


Ла-7 эскадрильи «Монгольский Арат» из 2-го ГИАП. Этот самолет имел вооружение из трех пушек Б-20. Обратите внимание на гвардейский знак, изображенный на капоте двигателя и надпись «Монгольский Арат» на борту фюзеляжа.



Ла-7 из 2-й эскадрильи 1-го чехословацкого истребительного авиационного полка. парад на аэродроме Прага-Кбелы. 1 июня 1945 г.


Истребитель Ла-5 «206» на испытаниях в ЦАГИ. 1943 г.


Второй прототип самолета Ла-7Р в период летных испытаний, начало 1945 г.


Ла-7, на котором летал лучший ас союзников И.Н. Кожедуб. Носовая часть фюзеляжа окрашена поверх стандартного камуфляжа красной краской, хвост — белой. Опознавательные знаки — старого типа (звезды имеют большой размер). Самолет изображен по состоянию на весну 1945 г.

Стандартная схема камуфляжной окраски истребителей была введена в июле 1943 г. Верхние поверхности окрашены неправильными пятнами серо голубого и темно-серого цветов, нижние — светло-голубые. На верхние поверхности плоскостей крыла опознавательные знаки не наносились.



Ла-7 командира 1-й эскадрильи 32-го ГИАП майора В.А. Орехова. Литва, осень 1944 г. Обратите внимание на две косых белых полосы на вертикальном оперении — идентификационный знак подразделения.


Ла- 7 командира 9-го ГИАП майора В. Д. Лавриненкова. Восточная Пруссия, зима 1944- 45 г.г. 9-й ГИАП входил в состав 303-й ИАД. На фюзеляжах самолетов которой часто изображались молнии. Верхние поверхности самолета — однотонные серо-голубые.


Ла-7 капитана П. Я. Головачева. 9-й ГИАП. 303-я ИАД; как и большинство самолетов дивизии, фюзеляж истребителя украшает броская молния. Капитан Головачев в один день. 19 января 1945 г… в двух боевых вылетах сбил четыре немецких самолета.


Самолет штурмана 176-го ГИАП А.С. Куманичкина. На борту фюзеляжа — отметки о 29 сбитых самолетах противника. До конца войны Куманикин одержал еще шесть побед.


Ла-7 майора А. В. Алелюхина из 9-го ГИАП. Берлинская операция, весна 1945 г. Самолет окрашен нестандартно, верхние поверхности — полностью серо-голубые. На бортах фюзеляжа нарисована персональная эмблема аса и надпись «Алексею Алелюхину от коллектива треста 341 НКАП» (надпись имелась как на левом, так и на правом бортах.


Помимо окраски капотов мотора, в качестве идентификационной маркировки часто использовались разнообразные полосы, которые накрашивали на вертикальном оперении. В одном из неустановленных подразделений ВВС Красной Армии для идентификации использовались нарисованные на рулях направления истребителей Ла- 7 прямоугольники или полосы белого цвета.


Ла-7 знаменитого аса, татарина по национальности. Амет Хан Султана. 9-й ГИАП. 303-я ИАД. Восточная Пруссия, зима 1944-45 г.г.


Ла-7 командира 156-го ИАП подполковника С Ф. Долгушина. Яркий полосатый хвост самолета — отличительный признак самолетов 176-го ИАП. Обратите внимание на бортовой номер «93». цифры которого не имеют обычной красной обводки.
----
