Управляемые ракеты и ракетные танки

Управляемые ракеты и ракетные танки

Опытный управляемый противотанковый снаряд

Управляемый снаряд УПС-7 с передачей команд управления по радиолинии был создан в ГСНИИ-642 в середине 50-х гг. В нем были использованы боевая часть и двигатель опытного управляемого противотанкового снаряда УПС конструкции А.Д.Надирадзе. Снаряд УПС-7 создавался для установки на танки. Визирование цели в системе осуществлялось оператором, находящимся в танке, по телевизионному изображению, которое передавалось с телевизионной головки ракеты. Работы по УПС-7 прекращены в 1957 г.

Основные характеристики снаряда УПС-7

Разработчик ГСНИИ-642

Главный констр А.Д.Надирадзе

Изготовитель ГСНИИ-642

Тип комплекса противотанковый

Состояние создан в 1955-1957 годах

Тип ракеты УПС-7

Тип боевой части кумулятивная

Система управления ручная с передачей команд по радио с визированием цели через телевизионную головку ракеты

Тип старта с наклонной направляющей

Число ступеней 1

Длина собранной ракеты, мм 1530

Размах крыльев, мм 660

Макс, диаметр корпуса, мм 170

Стартовый вес, кг более 40

Маршевый двигатель:

- тип РДТТ

- число сопел 4

Проект тяжелого танка "объект 281"

На базе серийного тяжелого танка Т-10 А (вариант Т-10) в 1957 г. в ОКБТ Ленинградского Кировского завода (ЛКЗ) по предложению Л.И.Горлицкого разработан эскизный проект тяжелого танка с реактивным вооружением "объект 281". Вместо штатной танковой пушки устанавливалось жестко без отката стабилизированное по вертикали легкое короткоствольное орудие - пусковая установка для стрельбы турбореактивными снарядами. Орудие имело поршневой затвор и управлялось электроавтоматикой. Сзади орудия на всю высоту от днища до крыши башни размещался цепной транспортер с реактивными снарядами.

В связи с появлением управляемого ракетного оружия работы по проекту "281" были прекращены на стадии эскизного проекта, ОКБТ ЛКЗ приступило к созданию ракетного танка "объект 282".

Основные характеристики ракетного танка "объект 281"

Состояние проект 1957 года

Разработчик ОКБТ ЛКЗ

Боевая масса, т 50

Длина корпуса, мм 7250

Ширина, мм 3518

Высота, мм 2500

Клиренс, мм 460

Ср. уд. давление на грунт, кг/см2 , 0,77

Двигатель:

- тип дизель В12-5

- максимальная мощность, л.с 700

Запас топлива 930

Удельная мощность, л.с/т 14

Максимальная скорость, км/ч 42

Запас хода, км 230

Преодолеваемые препятствия:

- подъем, град 32-35

- крен, град 30

- ров, м 2,7

- стенка, м 0,8

- брод, м 1,5

Бронирование, мм:

- лоб корпуса 120

- лоб башни 200

Экипаж, чел 4

Вооружение:

Тип автоматическое орудие - пусковая установка

Прицел типа ТПС-1 ,ТУП

Радиостанция Р-113

Стабилизатор вооружения одноплоскостной типа ПУОТ-1 "Ураган"

Зенитный пулемет один 12,7-мм ДШК - боекомплект, патрон 1000

Проект среднего танка с комбинированным вооружением и ТУРС

ВНИИ-100 в 1961 г. проработал вариант среднего танка с комбинированным вооружением из активно-реактивных снарядов (АРС) и танковых управляемых реактивных снарядов (ТУРС). Танк обладал повышенной защитой. Экипаж из двух человек размещался в носовой части корпуса, двигатель в корме. Стрельба из танка предполагалась реактивными снарядами калибром 160 мм и длиной до 1250 мм трех видов: ТУРС, неуправляемый реактивный снаряд с раскрывающимся оперением, неуправляемый турбореактивный снаряд. Для создания дымовых завес и тросовых заграждений в кормовой части танка размещались 120-мм неуправляемые заградительные снаряды (11 ед.). Танк предназначался для действий во время войны с применением ядерного оружия. Безопасное для танка расстояние от эпицентра взрыва ядерной бомбы с тротиловым эквивалентом в 30 килотонн составляло 770 м.


Состояние проект 1961 года

Разработчик ВНИИ-100

Производство не выпускался

Боевая масса, т 32

Длина, мм

- с пушкой вперед 5100

- корпуса 5100

Ширина, мм 3000

Высота, мм 1900

Клиренс, мм 400

Максимальная скорость, км/ч 65-70

Бронирование комбинированное, лоб корпуса 170 мм под углом 65 град.

Защита от ОМП ПАЗ

Экипаж, чел 2

Радиостанция Р-123

Ракетное вооружение:

Тип ПУ 160-мм орудие - пусковая установка

Дальность стрельбы, м до 5000

Бронепробиваемость, мм до 750

Прицел телескопический

Стабилизатор вооружения ... типа "Циклон" Боезапас, ракет 35 ТУРС и АРС

160-мм танковый управляемый реактивный снаряд "Кобра "

Разрабатывались два типа реактивных снарядов одного калибра и длины, имеющие различные конструктивные особенности, но использующиеся из одной ПУ ракетного танка. ТУРС предполагалось использовать вместе с неуправляемыми снарядами.


Основные характеристики управляемого снаряда "Кобра "

Разработчик НИИ-1 МСХМ

Тип комплекса противотанковый

Танк-носитель перспективный танк с комбинированным вооружением

Состояние работы проводились в 1957-58 годах, предложение в 1961 году ВНИИ-100 по установке подобного снаряда на перспективный танк

Тип ракеты "Кобра"

Система управления автоматическая с наведением по световому лучу

Органы управления аэродинамические рули

Длина собранной ракеты, мм 1250

Макс, диаметр корпуса, мм 160

Проект специального танка с ракетным вооружением и повышенной защитой

ВНИИ-100 в 1961 г. проработал проект специального танка с реактивным вооружением и повышенной защитой, с размещением экипажа в башне. Стрельба из танка предполагалась управляемыми реактивными снарядами калибром 180 мм и длиной до 1600 мм. Танк предназначался для действий во время ядерной войны, безопасный радиус от эпицентра ядерного взрыва для него был 700 м.


Состояние проект 1961 года

Разработчик ВНИИ-100

Боевая масса, т 42

Длина, мм:

- с пушкой вперед около 6500

- корпуса 6250

Ширина, мм 3380

Высота по крышу башни, мм 1600

Клиренс, мм 400

Максимальная скорость, км/ч 75

Бронирование комбинированное, лоб корпуса и башни - приведенная толщина до 700-750 мм при курсовом угле корпуса 20 град., башни 40 град.

Защита от ОМП ПАЗ

Экипаж, чел 2

Радиостанция Р-123

Ракетное вооружение:

Тип ПУ .... 180-мм орудие-пусковая установка

Дальность стрельбы, м до 5000

Бронепробиваемость, мм до 750

Прицел телескопический

Стабилизатор вооружения ... типа "Циклон"

Боезапас, ракет 25 УРС в автомате заряжания

Проект специального танка с ракетным вооружением и повышенной защитой (вариант)

ВНИИ-100 в 1961 г. проработал вариант проекта специального танка с реактивным вооружением, повышенной защитой и размещением экипажа в башне. Как и в основном проекте, предполагалось ведение огня управляемыми реактивными снарядами калибром 180 мм и длиной до 1600 мм. Танк также предназначался для действий во время ядерной войны, безопасный радиус от эпицентра ядерного взрыва для него составлял 700 м.


Состояние проект 1961 года

Разработчик ВНИИ-100

Боевая масса, т 47

Длина, мм

- с пушкой вперед около 6500 /

- корпуса 6150

Ширина, мм 3380

Высота по крышу башни, мм 1600

Клиренс, мм 400

Максимальная скорость, км/ч 65

Бронирование комбинированное, лоб корпуса и башни - приведенная толщина до 700-750 мм при курсовом угле корпуса ±20 град., | башни 40 град., толщина крыши 120 мм

Защита от ОМП ПАЗ

Экипаж, чел 3

Ракетное вооружение:

Тип ПУ .... 180-мм орудие - пусковая установка |

Дальность стрельбы, м до 4000 ;

Бронепробиваемость, мм до 750

Длина ракеты, мм до 1400

Прицел телескопический ;

Стабилизатор вооружения ... типа "Циклон"

Боезапас, ракет 20 УРС в автомате заряжания

Проект среднего танка с ракетным вооружением

ВНИИ-100 в 1961 г. проработал вариант среднего танка с комбинированным вооружением из активно-реактивных снарядов (АРС) и танковых управляемых реактивных снарядов (ТУРС). Танк обладал повышенной защитой. Экипаж из двух человек размещался в носовой части корпуса, двигатель - в корме. Для создания дымовых завес в кормовой части танка слева размещались неуправляемые заградительные снаряды. Танк предназначался для действия во время ядерной войны. Безопасный радиус от эпицентра ядерного взрыва тротиловым эквивалентом в 30 килотонн для него был 770 м.


Состояние проект 1961 года

Разработчик ВНИИ-100

Производство ; не выпускался

Боевая масса, т 25

Длина, мм

- с пушкой вперед 46201

- корпуса 4620

Ширина, мм 3000 f

Высота по крышу башни, мм 1510

Клиренс, мм 4001

Максимальная скорость, км/ч 65-701

Бронирование комбинированное, лоб корпуса 170 мм под углом 65 град.

Защита от ОМП ПАЗ

Экипаж, чел 2 f

Радиостанция Р-123§

Ракетное вооружение:

Тип ПУ выдвижная пусковая установка - высота подъема на корпусом, мм .. 1200

Прицел телескопический

Боезапас, ракет 25

Проект ракетного танка на базе плавающего танка ПТ-85

Проект ракетного танка на базе "объекта 906" (ПТ-85) был разработан ВНИИ-100 в 1961 г. Машина имела герметичный корпус из катаной брони алюминиевого сплава. Двигатель и трансмиссия размещены в кормовой части корпуса. Орудие - пусковая установка (ПУ) имела автомат заряжания транспортерного типа с боеукладкой на 15 выстрелов, еще пять выстрелов подавалось в ручную. Стрельба из ПУ велась танковыми управляемыми снарядами (ТУРС).

Работы над противотанковым снарядом по теме № 5, получившей обозначение "Коралл", начались в ОКБ-16 по Постановлению СМ СССР И ЦК КПСС от 27 мая 1957 г. ОКБ было поручено создание управляемых снарядов для легкого плавающего танка с реактивным управляемым вооружением (проект Сталинградского тракторного завода). Разработка снаряда по теме № 5 не получила дальнейшего развития из-за перегруженности разработчиков системы радиоуправления - сначала КБ-1, а затем НИИ-2, - другими, более приоритетными темами. Постановлением от 4 июля 1959 г. работы по теме "Коралл" прекращались. До изготовления ракетного танка дело не дошло.

Основным вариантом ПТ-85 ("объект 906") был плавающий танк с пушечным вооружением. Изготовлены две опытные машины, которые прошли заводские испытания в 1962 г. На базе танка предполагалось создать командно-штабную машину "объект 909" с УКВ радиостанцией "Бант" (1962 г.), плавающий танк ПТ-90 с гладкоствольной пушкой и вариант - "объект 906Б".

Проект легкого танка ПТ-90 - вариант ПТ-85 с 90-мм гладкоствольной пушкой Д-62, снабженной автоматом заряжания. Такой вариант с гладкоствольной пушкой не строился.


Состояние проект 1961 года

Разработчик ВНИИ-100 и КБ

Волгоградский ТЗ

Боевая масса, т 14

Длина, мм

- с пушкой вперед 6600

- корпуса 6600

- опорной поверхности 4160

Ширина, мм 2900

Ширина колеи, мм 2530

Высота по крышу башни, мм 2000

Клиренс, мм переменный 120-450

Ср. уд. давление на грунт, кг/см2 0,45

Преодолеваемые препятствия:

- подъем, град 35

- крен, град 30

- брод, м плавает

Двигатель:

- тип дизель УТД-20

- максимальная мощность, л.с 300

- система охлаждения эжекционная закрытого типа

Тип трансмиссии гидромеханическая

Удельная мощность, л.с./т 23

Запас топлива, л .... 622 (забранированный)

Ходовая часть:

- тип гусеницы мелкозвенчатая сайлент-блочная

- тип подвески гидропневматическая

Максимальная скорость, км/ч:

- на грунте 75

- на плаву 8-10

Запас хода, км 600

Запас плавучести, % 10

Бронирование, мм (наклон, град.):

- лоб корпуса (верхний лист) 45 (78)

- лоб корпуса (нижний лист) 60 (55)

- борт корпуса 45

Защита от ОМП ПАЗ

Экипаж, чел 2

Вооружение:

Тип ЙУ орудие - пусковая установка

Прицел телескопический

Стабилизатор вооружения "Циклон"

Боезапас, ракет 20 ТУРС, из них 15 в автомате заряжания Тип пулемета ... 7,62-мм СГМТ, спаренный

Боекомплект, патронов 2000

Проект ракетного плавающего танка

Проект ракетного танка был разработан ВНИИ-100 в 1961 г. на оригинальном шасси. Машина имеет герметичный корпус из катаной брони алюминиевого сплава. Двигатель и трансмиссия размещены в кормовой части корпуса. Орудие - пусковая установка имеет автомат заряжания транспортерного типа с боеукладкой на 15 выстрелов, еще пять выстрелов подается вручную. Стрельба из него велась танковыми управляемыми снарядами (ТУPC). До изготовления ракетного танка дело не дошло.


Состояние проект 1961 года

Разработчик ВНИИ-100

Производство не выпускался

Боевая масса, т 10

Длина, мм

- с пушкой вперед 5400

- корпуса 5400

Ширина, мм 3000

Высота по крышу башни, мм 1730

Клиренс, мм 400

Максимальная скорость, км/ч:

- на грунте 75

- на плаву 8-10

Запас плавучести, % 10

Бронирование противопульное

Защита от ОМП ПАЗ

Экипаж, чел 2

Радиостанция Р-123

Ракетное вооружение:

Тип ПУ орудие - пусковая установка

Прицел телескопический

Стабилизатор вооружения ... типа "Циклон"

Боезапас, ракет 20 ТУРС, из них 15 в

автомате заряжания Дополнительное вооружение:

Тип пулемета ... 7,62-мм СГМТ, спаренный

Боекомплект, патронов 2000

Опытный ракетный танк "объект 282"

Ракетный танк "объект 282" был спроектирован в ОКБТ Ленинградского Кировского завода (ЛКЗ) на базе узлов и агрегатов тяжелого танка Т-10М. На машине устанавливалось управляемое и неуправляемое ракетное вооружение. Созданный в 1961 г. опытный образец танка прошел заводские, ходовые и полигонные испытания. "Объект 282" на вооружение не принимался.


Основные характеристики управляемого снаряда

Состояние ...работы проводились в 1957-58 гг.

Тип противотанковый, управляемый

Танк-носитель "объект 282"

Дальность стрельбы, м. до 3000

Тип боевой части кумулятивная

Макс, диаметр корпуса, мм 152

Двигатель РДТТ

Состояние создан в 1961 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытный образец

Боевая масса, т 51,47

Длина корпуса, мм 7250

Ширина, мм 3380

Высота по крышу башни, мм 2100

Клиренс, мм 460

Ср. уд. давление на грунт, кг/см2 0,75

Двигатель:

- тип дизель В12-6

- максимальная мощность, л.с 750

Удельная мощность, л.с./т 14,6

Максимальная скорость, км/ч 53

Запас хода, км 300

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,5

Бронирование (лоб корпуса), мм 120

Экипаж, чел 3

Вооружение:

Ракетное .... управляемое и неуправляемое

Прицел-прибор наведения

Радиостанция Р-113

Танковый управляемый снаряд "Глаз" (тема 82)

В начале 1960-х гг. ОКБ-16 совместно с ЦКБ-589 начало работы по теме 32, "Глаз", которой задавалось создание противотанковой ракеты с тепловой ГСН. Первоначально в проект закладывалась максимальная дальность стрельбы 1000- 1500 м. Заданием определено, что для попадания в цель требовались 1-2 ракеты.


Основные характеристики управляемого снаряда "Глаз"

Разработчик ОКБ-16, ЦКБ-589

Тип комплекса противотанковый

Танк-носитель ....танк с комбинированным вооружением

Состояние..... работы проводились в 1960-х тт.

Дальность стрельбы, м: -максимальная 1000-1500

Тип боевой части кумулятивная

Система управления ..с тепловой ГСН,

оптическая система слежения за целью

Тип ГСН ТГС-2

Органы управления .... аэродинамические рули Максимальная скорость полета, м/с ..... 250

Скорострельность, выстр./мин 1-2

Длина собранной ракеты, мм 1498

Размах крыльев, мм 756

Макс, диаметр корпуса, мм 164

Стартовый вес, кг 43,5-43,8

Двигатель РДТТ

Размеры ракеты в транспортном положении, мм 1498x280x280

Проект ракетного танка на базе  "объекта 432"

Ракетный танк разработан на базе среднего танка "объект 432" (прототип танка Т-64) с установкой на него ракетного управляемого и неуправляемого вооружения. В ВНИИ-100 в 1962 г. были выполнены проектные проработки.


Состояние проект 1962 года

Разработчик ВНИИ-100

Боевая масса, т 32

Длина, мм:

- с пушкой вперед 6700

- корпуса 5880

Высота по крышу башни, мм 1830

Клиренс, мм 475

Ср. уд. давление на грунт, кг/см 0,76

Тип двигателя дизель 5ДТФ

Максимальная мощность, л.с. 1700

Удельная мощность, л.с./т 21,9

Максимальная скорость, км/ч 65-70

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм: - лоб корпуса 420 (эквивалент)

Средства постановки дымзавес ТДА

Экипаж, чел 3

Вооружение:

Ракетное 152-мм выдвижная ПУ - боекомплект 12 ПТУР и 28 НАРС

Тип пулеметов 7,62-мм ПКТ - боекомплект, патронов 2000

Прицел прибор наведения

Радиостанция Р-123М

Опытный ракетный танк "объект 287" с комплексом управляемого вооружения "Тайфун"

Разработка комплекса "Тайфун" с ракетой 301-П велась в ОКБ-16, она была задана Постановлением Совета министров СССР от 17 февраля 1961 г.

Для комплекса "Тайфун" под руководством Ж.Я.Котина в КБ Ленинградского Кировского завода (ЛКЗ) создавался ракетный танк "объект 287" с многослойным бронированием общей толщиной в 250 мм. Он был создан в 1961 г. на базе шасси среднего танка Т-64. Экипаж машины размещался изолировано от боевого отделения. Между боевым отделением и отделением управления была установлена герметичная перегородка. Корпус танка "объект 287" был сварной с комбинированной броневой защитой лобовой части и с противорадиационным подбоем. Машина была без башни с установленной на крыше корпуса вращающейся платформой с основным вооружением - полуавтоматической пусковой установкой для ракет. Стрельба ракетами велась с места и схода, система управления ракетами - радиокомандная. Для ведения стрельбы ракетами на ходу при скорости до 20-30 км/ч ПУ имела стабилизацию в вертикальной плоскости. Управление всем вооружением осуществлялось дистанционно. Заданием на комплекс "Тайфун" было определено, что для попадания в цель требовались 1-2 ракеты. В состав дополнительного вооружения танка входили две 73-мм пушки 2А25 "Молния" (с боекомплектом 16 выстрелов на ствол) и спаренные с ними пулеметы.

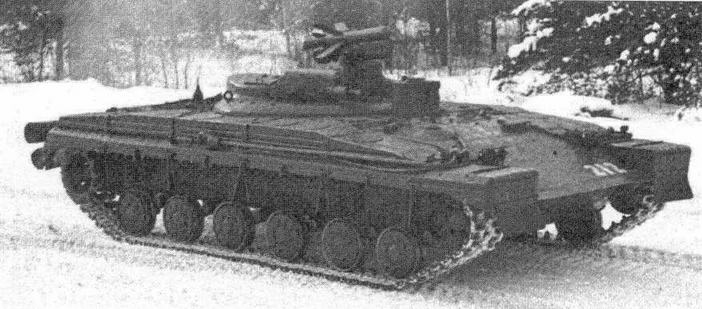

Опытный ракетный танк объект 287" на испытаниях


Пушка и пулемет на "объекте 287"


Управляемая ракета 301-П

Основные характеристики комплекса "Тайфун"

Разработчик ОКБ-16 (КБ Точмаш)

Главный констр А. Э.Нудельман

Тип комплекса противотанковый

Состояние испытания проводились

в 1962-1964 годах

Тип ракеты 301-ЩЗМ15)

Танк-носитель объекты "287", "772", 167", варианты танков Т-55, Т-62

Дальность стрельбы, м:

- минимальная 300 (400)

- максимальная днем 3000(4000)

- максимальная ночью 1500

Тип боевой части .. кумулятивно-осколочная

Вес боевой части, кг 6,8-7,0(10)

Вес ВВ, кг 3,9

Система управления ручная с передачей команд по радиолинии, автопилот

Система слежения за целью оптическая

Начальная скорость полета, м/с 150

Среди, скорость полета, м/с 210

Макс, скорость полета, м/с 250

Время полета на максим, дальность, е 17

Скорострельность, выстр./мин 2-5

Длина собранной ракеты, мм 1300-1320

Размах стабилизаторов, мм 480-540

Макс, диаметр корпуса, мм 140

Стартовый вес, кг 34-40,5

Двигатель РДТТ

Бронепробиваемость, мм:

- под углом 90 град 500-600

- под углом 60 град 250

Вероятность попадания в цель..... 0,74

Габариты в транспортном положении, мм 1320x230x230

Для заряжания 73-мм артиллерийских установок "Молния" с активно-реактивными выстрелами использовался автомат заряжания револьверного типа с восемью выстрелами на пушку.

В 1961 г. КБ ЛКЗ выполнило эскизный проект танка, в 1962 г. издан технический проект и построены опытные образцы. Испытания комплекса проводились с двух танков "объект 287" на Гороховецком полигоне в 1964 г. Из произведенных 45 пусков только 16 были успешными. В конце 1964-го испытания приостановили, а комплекс отправили на завод на доработку. Несколько позже работы по системе "Тайфун" были полностью прекращены. Танк "объект 287" не принят на вооружение из-за низкой надежности и недоведенности комплекса вооружения.

Один из вариантов ракетного танка "объект 287" прорабатывался с 73-мм пушкой "Копье" и ПТУР "Фаланга".

В качестве носителя ракет 301-П комплекса "Тайфун" рассматривались серийные танки Т-55, Т-62 и опытные танки "объект 167" и "объект 772".



силовое отделение танка "объект 287"



Опытный ракетный танк "объект 287"


Прибор наведения ракет на "объекте 287" (НИИ БТ, Кубинка)

Основные характеристики ракетного танка "объект 287"

Состояние создан в 1962 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытные образцы

Шасси средний танк Т-64

Боевая масса, т 36,5

Длина корпуса, мм 6124

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см2 0,8

Двигатель:

-тип дизель 5ДТФ

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,2

Максимальная скорость, км/ч 66

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм:

- лоб корпуса 330

- корпус 250

Средства постановки дымзавес ТДА

Экипаж, чел 2

Радиостанция Р-113

Ракетное вооружение:

Тип ПУ .... стабилизированнная в верт. плос-ти

Тип ракеты ПТУР'Тайфун"

Тип заряжания полуавтоматическое

Боекомплект, ракет 15

Прицел "Клин"

Дополнительное вооружение:

Тип орудия две 73-мм полуавтомат. 2А25 - боекомплект, выстрелов 32

Тип пулеметов два 7,62-мм ПКТ - боекомплект, патронов 3000

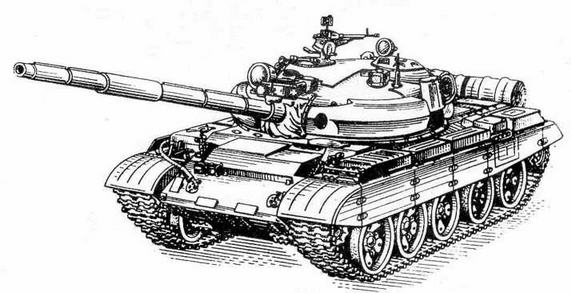

Проект ракетного танка с комплексом "Тайфун'' на базе танка Т-62

Вариант модернизации танка Т-62 с установкой на него комплекса управляемого вооружения "Тайфун" был разработан в ВНИИ-100 под руководством В.С.Старовойтова и Л.Е.Сычева. Работы по машине были прекращены на стадии проектной проработки.


Состояние проект 1961-1963 годов

Разработчик ВНИИ-100

Боевая масса, т 37,0

Вооружение:

Ракетное комплекс "Тайфун"

- боекомплект, ракет 10

Тип орудия 73-мм полуавтомат. "Гром"

- боекомплект, выстрелов 40

Тип пулеметов один 12,7-мм НСВ

- боекомплект, патронов 300

Прицел прибор наведения

Радиостанция Р-123

Проект ракетного танка с комплексом "Тайфун" на базе танка Т-55

Вариант модернизации танка Т-55 с установкой на него комплекса управляемого ракетного вооружения "Тайфун" вместо пушки Д-10Т2С был разработан в ВНИИ-100 под руководством В.С.Старовойтова и Л.Е.Сычева. В танке было предложено использовать новую пусковую установку закрытого типа. Такая же ПУ прорабатывалась для танков Т-55, объектов "167" и "772". Работы дальнейшего развития не получили.



Закрытая пусковая установка комплекса 'Тайфун''


Проект ракетного танка на базе Т-55 с комплексом 'Тайфун''

Основные характеристики ракетного танка на базе Т-55

Состояние проект 1961-1963 годов

Разработчик ВНИИ-100

Производство не изготавливался

Боевая масса, т 36

Длина, мм:

- корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм 2218

Клиренс, мм 500

Ср. уд. давление на грунт, кг/см2 0,81

Двигатель:

- тип дизель В-55

- максимальная мощность, л.с 580

Запас топлива, л 680+285

Удельная мощность, л.с./т 16,0

Максимальная скорость, км/ч 48

Запас хода, км 4501

Преодолеваемые препятствия:

- крен, град 32

- брод, м 1,4

Бронирование, мм:

- лоб корпуса 100

- лоб башни 160

Средства постановки дымзавес ТДА

Экипаж, чел 4

Вооружение:

Ракетное комплекс "Тайфун": - боекомплект, ракет 10

Тип орудия одна 73-мм полуавтоматическая пушка "Гром" - боекомплект, выстрелов 40

Тип пулеметов один 12,7-мм НСВ - боекомплект, патронов 300

Прицел прибор наведения

Радиостанция Р-113

Проект ракетного танка на базе "объекта 167"

Танк "объект 167" проектировался в ОКБ-520 завода №183 (главный конструктор Л.Н.Карцев) в рамках создания перспективного танка второго послевоенного поколения. Танк был создан на базе агрегатов танка Т-62, но с новой ходовой частью, элементы которой впервые были применены на опытном танке "объект 140".

Корпус танка сварной, башня литая, в ней установлены пушка и спаренный с ней пулемет. На танке установлен механизм выброса стреляных гильз. Были изготовлены опытные образцы "объект 167" со 100-мм пушкой Д-54; "объект 167Мл" с ПТУР "Малютка" и с газотурбинным двигателем - "объект 167Т". Впоследствии шасси танка послужило основой для серийного основного танка Т-72.

В начале 60-х гг. специалисты ВНИИ-100 предложили создать на базе среднего танка "объект 167" его ракетный вариант с комплексом "Тайфун". Были выполнены проработки такого варианта. Проект дальнейшего развития не получил.


Состояние проект 60х годов

Разработчик ВНИИ-100

Боевая масса, т 36,7

Длина, мм:

- с пушкой вперед 9335

- корпуса 6068

Ширина, мм 3300

Высота по крышу башни, мм 2395

Клиренс, мм 470

Ср. уд. давление на грунт, кг/см2 0,81

Тип двигателя дизель В-26

Максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,07

Максимальная скорость, км/ч 64

Запас хода, км 550

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм (угол наколота, град.):

- лоб корпуса верхняя деталь 100 (60)

- лоб корпуса нижняя деталь 100 (55)

- борт корпуса 80

Средства постановки дымзавес ТДА

Экипаж, чел 4

Вооружение:

Ракетное комплекс "Тайфун" - боекомплект, ракет 10

Тип орудия одна 73-мм полуавтоматическая пушка "Гром" - боекомплект, выстрелов 40

Тип пулеметов один 12,7-мм НСВ - боекомплект, патронов 300

Радиостанция Р-113

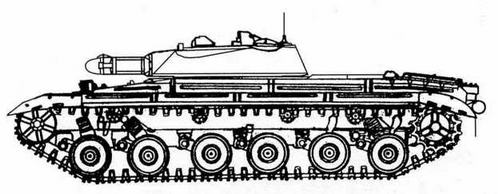

Проект ракетного танка "объект c комплексом "Тайфун"

Ракетный танк "объект 772" создавался в КБЧТЗ (главный конструктор П.П.Исаков) на базе узлов и агрегатов танка Т-64 по традиционной компоновочной схеме. Для ракеты были разработаны открытая и закрытая пусковые установки. Основной была выбрана закрытая ПУ. Пусковая установка ПТУР 301 -П ракетного комплекса "Тайфун" размещалась во вращающейся башне, состоящей из корпуса и бронирования ПУ. Вес боевого отделения (БО) ракетного танка был больше веса штатного БО на 800-900 кг, вес бронирования ПУ возрос на 450-500 кг, вес корпуса башни на 350-400 кг. В боевом отделении находилось 14 ракет, по три в вертикальном ряду, по специальному транспортеру подававшихся в ПУ. Одна ракета размещалась в бронированном пусковом устройстве. Непосредственно перед выстрелом ракета вместе подвижными элементами ПУ выдвигалась вперед, затем производился запуск ракеты. При хранении в боевом отделении крылья ракеты складывались. В башне тандемно размещались рабочие места двух членов экипажа. В проекте предусматривалась возможность ведения огня из пушки и пулемета командиром машины. Корпус танка сварной из катаных броневых листов, лобовая часть из комбинированной трехслойной брони.

Работы по ракетному танку "объект 772" не вышли из проектной стадии.



Проект ракетного танка 'объект 772" е комплексом 'Тайфун'


Вариант закрытой пусковом установки "объекта 772" с ракетой "Тайфун"

Основные характеристики ракетного танка "объект 772"

Состояние эскизный проект 1962 года

Разработчик КБ ЧТЗ

Боевая масса, т 35

Длина корпуса , мм 6117

Ширина, мм 3415

Высота по крышу башни, мм ок.1750

Клиренс, мм переменный

Ср. уд. давление на грунт, кг/см2 0,45

Двигатель:

- тип дизель 5ДТФ

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч 65

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм:

- лоб корпуса 200

- лоб башни 400

Средства постановки дымзавес ТДА

Экипаж, чел 4

Ракетное вооружение:

Тип комплекс "Тайфун"

Боекомплект, ракет 15

Дополнительное вооружение:

Тип орудия 73-мм полуавтомат, пушка - боекомплект, выстрелов 40

Пулемет спаренный 7,62-мм ПКТ Прицел прибор наведения

Радиостанция Р-123

Опытный ракетный танк "объект 288" с газотурбинной установкой

Опытный ракетный танк "объект 288" был спроектирован в ОКБТ ЛКЗ на базе ракетного танка "объект 287" с установкой газотурбинного двигателя, его предполагалось использовать как ракетный танк. В 1963 г. на ЛКЗ был изготовлен опытный образец танка - стенд "объекта 288". Газотурбинный двигатель для танка спроектировали на базе вертолетной силовой установки, созданной ленинградским НПО им. В.Я.Климова. Комплекс вооружения на танк "объект 288" не устанавливался. Машина фактически использовалась для испытаний газотурбинной танковой установки.


Состояние создан в 1963 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытный образец

Боевая масса, т 36,5

Длина корпуса, мм 6225

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см2 0,83

Двигатель:

- тип две газовых турбины ГТД-350

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,2

Максимальная скорость, км/ч 66

Запас хода, км 450-500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование (лоб корпуса), мм 330

Экипаж, чел 2

Комплекс управляемого вооружения "Астра"

Разработка комплекса "Астра" была задана Постановлением СМ СССР от 30 марта 1963 г. на конкурсной основе параллельно с ракетным комплексом "Рубин". По результатам рассмотрения проектов обоих комплексов для дальнейшей разработки был рекомендован комплекс "Рубин". Работы по "Астре" были свернуты.

Состояние проект 1963-1964 годов

Разработчик ОКБ-16

Танк-носитель .... на базе шасси танка Т-64 Дальность стрельбы, м:

- днем 3000(4000)

- ночью 1500-2000

Система управления ... полуавтоматическая

по радиолинии

Средняя скорость полета, м/с 500

Макс, диаметр корпуса, мм 152

Бронепробиваемость, мм 250

Проект ракетного танка "объект c комплексом "Лотос"

Разработка комплекса "Лотос" началась в ЦКБ-14 в рамках темы 31 по Постановлению СМ СССР от 4 июля 1959 г. В первом варианте ракета имела упругие аэродинамические стабилизаторы, которые в транспортном положении скручивались вокруг корпуса ракеты. При выстреле они разворачивались до размаха в 1 м. На втором варианте ракеты применили складывающиеся стабилизаторы.

Первоначально ракетный комплекс предполагалось установить на тяжелом танке Челябинского тракторного завода, работы по которому были прекращены в 1961 г. В дальнейшем в качестве танка-носителя прорабатывался вариант на базе танка Т-64 ("объект 432").

Проект ракетного танка "объект 772" был создан в КБ ЧТЗ (главный конструктор П.П.Исаков) на базе узлов и агрегатов танка Т-64 по обычной компоновочной схеме. Для ракеты комплекса "Лотос", как и для комплекса "Тайфун", были разработаны открытая и закрытая пусковые установки. Основной была выбрана закрытая ПУ. Пусковая установка ПТУР "Лотос" размещалась в поворотной бронированной башне, состоящей из корпуса и бронирования ПУ. Вес боевого отделения (БО) ракетного танка больше веса штатного "объекта 772" на 800-900 кг, в них бронирование пусковой установки добавило 450-500 кг и корпус башни 350-400 кг. В башне находились два члена экипажа. Корпус танка сварной из катаных броневых листов, лобовая часть из комбинированной трехслойной брони. В боевом отделении размещалось девять ракет в два вертикальных ряда, которые при заряжании по специальному транспортеру подавались в ПУ. Одна ракета находилась в бронированном пусковом устройстве. Перед выстрелом ракета вместе подвижными элементами ПУ подавалась вперед, затем производился старт ракеты. По заданию, вероятность попадания ракеты с первого выстрела составляла 60%.

Испытания ракеты "Лотос" велись на Гороховецком полигоне до 1966 г. с переоборудованного бронетранспортера БТР-60П. Танк "объект 772" не был изготовлен, ракетный комплекс на вооружение не принимался.

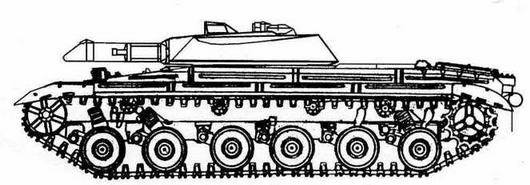

Проект ракетного танка "объект 772" с комплексом "Лотос"


Вариант закрытой пусковой установки "объекта 772" с ракетой "Лотос"


Варианты ракеты "Лотос":

1 - вариант проекта, 2 - испытанный вариант

Основные характеристики ракетного танка "объект 772"

Состояние эскизный проект 1962 года

Разработчик КБ ЧТЗ

Боевая масса, т 35

Длина корпуса , мм 6117

Ширина, мм 3415

Высота по крышу башни, мм ок.1750

Ср. уд. давление на грунт, кг/см2 0,45

Тип двигателя дизель 5ДТФ

Максимальная мощность, л.с 700

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч 65

Запас хода, км 500

Бронирование, мм:

- лоб корпуса 200

- лоб башни 400

Экипаж, чел 4

Ракетное вооружение:

Тип комплекс "Лотос"

Боекомплект, ракет 10

Дополнительное вооружение:

Тип орудия 73-мм полуавтомат, пушка

Боекомплект, выстрелов 40

Прицел прибор наведения

Основные характеристики комплекса "Лотос"

Состояние комплекс разрабатывался в 1959-1966 годах

Разработчик ЦКБ-14 (КБП)

Дальность стрельбы, м:

- минимальная 500

- максимальная днем 3000-4000

- максимальная ночью 1100

Тип боевой части кумулятивная

Вес боевой части, кг 5,6-6,0

Вес ВВ, кг 2,8-3,5

Система управления ... полуавтоматическая по ИК-лучу с оптическим слежением на цель - разработчик ЦКБ КМЗ

Органы управления аэродинамические рули

Скорость полета, м/с:

- максимальная 650-700

- средняя 550

Тип старта с направляющих балочного типа

Длина собранной ракеты, мм 1720-1750

Размах стабилизаторов и рулей, мм:

- вариант 1 1020

- вариант 2 360(472)

Макс, диаметр корпуса, мм 160

Стартовый вес, кг:

- вариант 1 53

- вариант 2 46-47,7

Стартовый двигатель РДТТ - число сопел 12

Маршевый двигатель РДТТ

Бронепробиваемость, мм:

- под углом 90 град. 500

- под углом 60 град 250

Вероятность поражения цели 0,6

Вес аппаратуры управления, кг 60

Габариты ракеты в транспортном положении, мм 1720 х 240 х 240

Опытный ракетный танк "объект 775" с комплексом "Рубин"

Разработка комплекса "Рубин" была задана Постановлением СМ СССР от 30 марта 1963 г. на конкурсной основе параллельно с ракетным комплексом "Астра". По результатам рассмотрения проектов обоих комплексов для дальнейшей разработки был рекомендован комплекс "Рубин". Для стрельбы ракетами в ОКБ-9 была разработана нарезная пусковая установка Д-126, которая могла также стрелять неуправляемыми активно-реактивными осколочно-фугасными снарядами "Бур" на дальность до 9 км.

На базе проработок ВНИИ-100, выполненных в 1961 г., в КБ ЧКЗ (главный конструктор П.П.Исаков) по заказу ГБТУ был разработан проект ракетного танка "объект 775" с комплексом "Рубин". Он спроектирован на базе узлов и агрегатов опытного среднего танка "объект 432" (Т-64). В том же КБ ранее создавался проект ракетного танка "объект 757" на оригинальной базе, который не получил дальнейшего продолжения.

Эскизный проект "объект 775" был разработан в 1962 г. По нему был построен макет танка "объект 775". В дальнейшем проект дорабатывался, выпущен опытный образец машины. Новый ракетный танк имел усиленную противоатомную защиту, экипаж из двух человек размещался в изолированной кабине во вращающейся башне.

Корпус сварной, башня литая, установлен противорадиационный подбой. В башне размещена закрытая ствольная пусковая установка для стрельбы управляемым и неуправляемым реактивным оружием. Механизм заряжания ПУ полуавтоматический с дистанционным управлением с рабочего места оператора. Управляемые ракеты имели полуавтоматическую систему наведения по инфракрасному лучу и дальность стрельбы до 3,3 км. На "объекте 775" устанавливалась гидропневматическая подвеска со ступенчатым изменением клиренса.

В дальнейшем разрабатывались проект ракетного танка "объект 780" с тремя членами экипажа, размещенными в башне, и проект установки комплекса "Рубин" на танке Т-64 ("объект 432"). При этом боекомплект уменьшался на семь выстрелов. Для Т-64 требовалось создать новый вариант управляемого снаряда "Рубин" с условием хранения по частям, двигательную установку длиной 820 мм и боевую часть с системой управления длиной 680 мм.

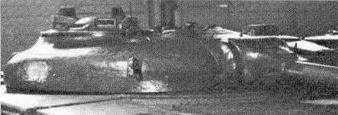

Тяжелый танк Т-10, переоборудованный для испытаний ракетного комплекса "Рубин"

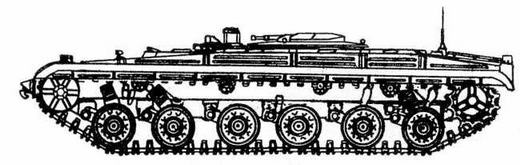

Проект ракетного танка "объект 757"


Управляемая ракета "Рубин"

Основные данные предэскизного проекта ракетного танка "объект 775"

Состояние предэскизный проект 1962 года

Разработчик КБ ЧТЗ

Изготовитель ЧТЗ

Производство создан макет в 1962 году

Боевая масса, т 30

Длина корпуса, мм 6000

Длина опорной поверхности, мм 3800

Ширина, мм 3160

Ширина колеи, мм 2650

Высота по крышу башни, мм 1100

Клиренс, мм 200

Ср. уд. давление на грунт, кг/см 0,42

Двигатель:

- тип 2-тактный дизель 5ДТФ("457")

- максимальная мощность, л.с 700

- система ожлаждения эжекционная

Удельная мощность, л.с./т 23

Электрогенератор:

- тип СГ-10

- мощность, кВт 10

Аккумуляторы 4х12СТ-7

Трансмиссия:

- коробка передач 7-скоростная

бортовая с передаточным число 8,4

- механизм поворота планетарный

Запас топлива, л:

- забронированный 835

- внешние баки 275

Ходовая часть:

- расположение ведущ. колеса заднее с цевочным зацеплением

- тип гусеницы мелкозвенчатая с резино-металлическим шарниром

- тип подвески индивидуальная торсионная

- динамический ход, мм 224,5

- амортизаторы 4 х телескопические

Скорость движения, км/ч:

- максимальная 65

- средняя по шоссе 40-45

Запас хода по шоссе, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4 ( с ОПВТ - 5 )

Бронирование, мм (угол наклона, град.):

- лоб корпуса верх 120 (80)

- лоб корпуса низ 80 (80)

- лоб башни 90 (30)

Средства постановки дымзавес ТДА

Защита от ОМП ПАЗ

Гарантийный пробег, км 3000

Экипаж, чел 2

Вооружение:

Ракетное 125-мм пусковая установка

- боекомплек 14 ПТУР и 17 НАРС

- тип заряжания автоматическое

- начальная скорость НАРС, м/с . 400-500

Прицел прибор наведения

- дальность стрельбы днем, м 3000

- дальность стрельбы ночью, м 1500-2000



Опытный ракетный танк "объект 775" (НИИБТ; Кубинка)


Разрезы ракетного танка "объект 775" Проект;

Основные характеристики комплекса "Рубин"

Состояние испытания проходили в 1962 г.

Разработчик СКВ ГА (КБМ)

Главный констр Б.И.Шавырин

Танк-носитель .... "объекты 775, 775Т, 780"

Дальность стрельбы, м:

- днем 30(150)-3800(4000)

- ночью 150-1000

Тип боевой части кумулятивная

Вес боевой части, кг 5,5

Вес ВВ, кг 2,7

Система управления ... полуавтоматическая по радиолинии

Органы управления .... аэродинамические рули

Средняя скорость полета, м/с 500

Максим, скорость полета, м/с 550

Тип старта из пусковой трубы

Длина собранной ракеты, мм 1500-1505

Размах крыльев, мм 320

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 28,5

Двигатель РДТТ

Бронепробиваемость, мм:

- под углом 90 град 500

- под углом 60 град. .. 250

Вес аппаратуры управления, кг 180

Объем для аппар-ры у правлен., дм3 200



Проект ракетного таит "объект 775"


Опытный ракетные танк "объект 775" (НИИБТ, Кубинка)

Испытания ракеты "Рубин" в основном варианте проводились в 1964 г., после чего дальнейшие работы были прекращены. Ракетный танк "объект 775" имел ряд недостатков: плохой обзор экипажем поля боя, сложность технических средств и низкая надежность систем наведения ракет. Из-за недостатков в системах ракетного вооружения и боевой машины комплекс не был принят на вооружение.

На базе "объекта 775" разработан проект ракетного танка "объект 775Т" с газотурбинным двигателем ГТД-350.



Макетный образец танка "объект 775"


Опытный ракетный танк "объект 775" на испытаниях


Башня опытного ракетного танка "объект 775" (HИИБТ, Кубинка)


Башня опытного ракетного танка "объект 775" (НИИБТ, Кубинка)

Основные данные опытного ракетного танка "объект 775"

Состояние создан в 1962 году

Разработчик КБ ЧТЗ (СКБ-75 )|

Главный конструктор П.П.Исаков

Изготовитель ЧТЗ

Производство опытные образцы

Боевая масса, т 36

Длина, мм:

- с пушкой вперед 7200

- корпуса 6117

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм переменный

Двигатель:

- тип дизель 5ДТФ

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,4

Максимальная скорость, км/ч 66-70

Запас хода, км 500-600

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4 ( с ОПВТ - 5 )

Бронирование, мм:

- лоб корпуса 80-120

- лоб башни 30-90

Средства постановки дымзавес ТДА

Экипаж, чел 2

Вооружение:

Пусковая установка .... нарезная труба Д-126

- разработчик ОКБ-9

- калибр, мм 125

- боезапас 15-24 УРС "Рубин"

и 22-48 НУРС "Бур"

Прицел прибор наведения

Стабилизатор вооруж. .. 2-плоскостной 2Э16

Радиостанция Р-113

Опытный ракетный танк "объект 780"

"Объект 780" разработан в КБ ЧТЗ (главный конструктор П.П.Исаков) в 1963 г. на базе опытного ракетного танка "объект 775" с размещением экипажа, состоявшего из трех человек, в башне танка. Механик- водитель размещался в неподвижной кабине, расположенной в центре вращения башни с вооружением. Приводы управления механика-водителя штурвального типа. Были проведены испытания танка "объект 780". Размещение всего экипажа в башне танка оказалось слишком сложным и затрудняло управление вождением и стрельбой из боевой машины. Дальнейшие работы в этом направлении не проводились.



Опытный ракетный танк "объект 780"


Башня танка "объект 775"

Состояние создан в 1963 году

Разработчик КБ ЧТЗ (Изготовитель ЧТЗ)

Производство опытный образец

|Боевая масса, т 36

(Длина, мм:

- с пушкой вперед 7200

- корпуса 6117

Ширина, мм 3415

Высота по крышу башни, мм ок.1900

Клиренс, мм переменный

Экипаж, чел 3

Вооружение:

Пусковая установка 125-мм нарезная Д-126

- боезапас 15 УРС "Рубин" и 22 НУРС "Бур"

Прицел прибор наведения

Радиостанция Р-123

Проект ракетного танка "объект 287"с комплексом "Фаланга"

Ракетный комплекс "Фаланга" предназначен для поражения танков и объектов бронетанковой техники противника. Для применения управляемого снаряда "Фаланга" в ОКБТ ЛКЗ (главный конструктор Ж.Я.Котин) создавался ракетный танк "объект 287" с многослойным бронированием.

Разработка проекта ракетного танка "объект 287" с ракетным комплексом "Фаланга" велась в ОКБТ ЛКЗ под руководством А.Н.Попова и Л.И.Горлицкого. Проектировался "объект 287" на базе шасси среднего танка Т-64 с размещением ракетного вооружения, вместо основного артиллерийского. В качестве дополнительного вооружения первоначально рассматривались две 23-мм автоматические пушки, в дальнейшем их заменили на две 73-мм полуавтоматические пушки и спаренные с ними 7,62- мм пулеметы.

Работы над противотанковым снарядом по теме № 8 комплекса "Фаланга" начались по Постановлению СМ СССР и ЦК КПСС от 27 мая 1957 г. Работу поручили ГСНИИ-642 (главный конструктор А.Д.Надирадзе). В связи с передачей ГСНИИ-642 в ОКБ-52 В.Н.Челомея и переориентацией направления деятельности работы по теме № 8 с 1958 г. продолжились в ОКБ-16 (главный конструктор А.Э.Нудельман). Головным разработчиком системы радиоуправления по теме № 8 "Фаланга" остался НИИ-648 (руководитель Н.И.Белов).

За счет складывания консолей крыла поперечные габариты ракеты в транспортном положении составляли всего 270x270 мм. Раскрытие консолей при подготовке к боевому применению производилось вручную, после чего размах крыла составлял 680 мм. Диаметр корпуса ракеты 140 мм, длина 1147 мм.

Способ наведения - ручной по трем точкам. Приемная радиоаппаратура размещена в хвостовой части ракеты. В передней части корпуса ракеты размещены два стабилизатора. Модульная конструкция ракеты со съемной боевой частью позволяет практически без доработок значительно наращивать боевое могущество комплекса.

Заводские испытания комплекса "Фаланга" начались 15 октября 1959 г. Одновременно со "Шмелем" комплекс "Фаланга" 28 августа 1959 г. продемонстрировали руководству государства, после чего решили заказать изготовление в 1960 г. 1000 ПТУР и 25 боевых машин на БРДМ. Постановлением № 930-387 от 30 августа 1960 г. ПТУР ЗМ11 комплекса "Фаланга" вместе с боевой машиной 2П32, созданной на базе БРДМ, были принята на вооружение. После выполнения эскизного проекта танка "объект 287", велись работы по машине с ракетой "Тайфун" того же ОКБ-16 А.Э.Нудельмана. В результате длительных работ был создан опытный образец танка "объект 287" с ПТУР "Тайфун".



Ракетный танк объект 287


Управляемая ракета 9М17М комплекса "Фаланга "


Управляемая ракета 9М17М комплекса "Фаланга"
Результаты моделирования вероятности попадания ПТУР с первого выстрела
Дальность стрельбы, м. Скорость танка-носителя, км/ч
неподвижен 20 20
Скорость цели, км/ч
неподвижна 40
1000 0,87 0,87 0,91
2000   0,86 0,91
2500 0,99 0,90 0,96
1 "ПТУР сухопутных войск. Архив 500+", "Архив-Пресс": Киев, 1997
2 "Взрывчатые вещества, пиротехника, средства инициирования в послевоенный период", Москва-СПб: "Гуманистка", 2001

Основные характеристики комплекса "Фаланга"

Разработчик ОКБ-16 (КБ Точмаш)

Главный констр А.Э.Нудельман

Изготовитель ракеты Ковровский

механический завод №575

Код НАТО АТ-2 Swatter

Тип комплекса для поражения

бронированных целей

Состояние на вооружении с 1962 года

Тип ракеты ... ЗМ11 (9М11)1, 9М17 (9М17М),

Дальность стрельбы, м 500-3000

Боевая часть:

- тип кумулятивная

- изготовитель .... завод им. Я.М.Свердлова 2

- вес, кг 6-7

- тип ВВ ТГ-20 2

- вес ВВ, кг 3,5(3,6)

Система управления ручная с передачей команд по радиолинии

- разработчик НИИ-648

- руководитель Н.И.Белов

Органы управления .... аэродинамические рули

Средняя скорость полета, м/с 150

Длина собранной ракеты, мм 1160-1163

Размах крыльев, мм 660-680

Макс, диаметр корпуса, мм 132-142

Стартовый вес, кг 28,5-29,48 (30-31,5)

Двигатель РДТТ

- число сопел 2

- разработчик заряда НИИ-6

Время полета на максимальную дальность, с 23-24

Бронепробиваемость, мм 500-510(650)

Габариты ракеты в транспортном положении, мм 1150 х 255 х 260

Вероятность поражения цели 0,74-0,91

Скорость цели, км/ч 1040

Время перехода в боевое положение, с .. 30

Время подготовки аппаратуры к пуску, мин 2-3

1 "ПТУР сухопутных войск. Архив 500+", "Архив-Пресс": Киев, 1997

2 "Взрывчатые вещества, пиротехника, средства инициирования в послевоенный период", Москва-СПб: "Гуманистка", 2001

После ряда успешных разработок (ЦНИИ-173 и других предприятий) систем с ручным и полуавтоматическим наведением ПТУРС, на первый план вышла задача создания систем автоматического наведения. В 1962 г. постановлением СМ СССР были одновременно открыты три НИР для исследования возможности всепогодного автоматического наведения ПТУРС на подвижную цель. НИР "Метан" (руководитель А.А. Явич) была поручена одной из организаций Украины, НИР "Метан-2" (руководитель С.Н. Николаенко) - ОКБ- 668 (г. Тула) и НИР "Скала-3" (руководитель Д.А. Висягин) - ЦНИИ-173. Задачи у коллективов были почти одинаковыми, отличались принципиальные схемы исследуемых систем.

Разработчики предлагали самые разнообразные способы наведения, лишь бы они не требовали сопровождения цели по углу места и его точного измерения.

В системе "Метан" приняли метод, при котором сопровождая цель и ПТУРС по дальности и азимуту снаряд поднимался на значительную высоту и наводился на цель сверху по почти вертикальной траектории по методу "равных дальностей".

В системе "Метан-2" цель и ПТУРС сопровождались по дальности и азимуту, при этом ПТУРС, оснащенный бортовым высотомером, двигался к цели на заданной высоте несколькими метрами выше цели. Достигнув дальности цели и пролетая над ней, по команде подрыва ПТУРС должен был поразить цель сверху кумулятивным зарядом.

В ЦНИИ-173, имея определенный опыт исследований, остановились на известном методе совмещения ("трехточка"). Предполагалось осуществлять радиолокационное автосопровождение цели и ПТУРС по трем координатам. Отличие от классической "трехточки" состояло в том, что ПТУРС после его "захвата" на траектории (на расстоянии около 200 м) предполагалось вести на высоте, обеспечивающей отрыв луча от земли, и лишь на конечном участке полета снизить его до высоты цели.

Основной предпосылкой успеха в осуществлении этой идеи была замеченная, а затем экспериментально и теоретически подтвержденная в ЦНИИ-173 возможность автосопровождения цели по углу места. Оказалось, что с помощью моноимпульсного радиолокатора восьмимиллиметрового диапазона с приемлемыми габаритами можно как измерять угол места, так и сопровождать по углу места цель со сложной объемной конфигурацией с точностью не хуже, чем это делает наводчик с помощью оптического прицела. Управлять ПТУРС предполагалось с помощью командной радиолинии.

На этой принципиальной основе и была разработана система "Скала-3". Она включала в себя следующие приборы: радиолокатор обнаружения и выбора цели с дальностью действия 5 км и сектором обзора 18°; сопряженный с радиолокатором оптический прицел, обеспечивающий работу наводчика при наличии оптической видимости; моноимпульсный радиолокатор точного измерения угловых координат и автосопровождения с двумя каналами - каналом цели и каналом ПТУРС; вычислительное устройство для выработки команд управления приводами антенн и пусковой установки, а также для формирования команд управления ПТУРС; командную радиолинию "Фаланга" с переработанным приемным устройством и антенной на борту; ПТУРС "Фаланга" с доработанной бортовой аппаратурой, позволившей в десятки раз повысить радиолокационную контрастность ПТУРС; стабилизированные приводы антенн и пусковой установки для обеспечения работы на ходу носителя; источники питания.

После отработки отдельных составляющих на стендах и в полевых условиях был изготовлен действующий макет всей системы. Аппаратура была размещена в специально сконструированном и изготовленном на Ленинградском Кировском заводе боевом отделении, которое установили на шасси танка. Была получена большая партия некондиционных снарядов "Фаланга", произведена их доработка по необходимым для экспериментов параметрам.

После отработки аппаратуры в полевых условиях на полигоне в г. Луга и ее всесторонних испытаний, действующий макет системы "Скала-3" в 1965 г. был предъявлен межведомственной комиссии на испытательном полигоне № 28. Программа испытаний была насыщенной и включала пуски ПТУРС. Испытания велись достаточно долго, как в зимних, так и в летних условиях. Несмотря на то, что испытаниям подвергался действующий макет, выполненный в рамках НИР, на нем были подтверждены и заложенные в проект параметры аппаратуры, и эффект автоматического наведения ПТУРС, кроме того, были зафиксированы три попадания в цель, расположенную на расстоянии 3 км.

Дальнейшая судьба системы "Скала-3" оказалась вполне обычной для отечественных разработок, она была закрыта. Темы "Метан" и "Метан-2" завершились предъявлением многотомных отчетов и проведением испытаний отдельных фрагментов. Комплексно системы не оформлялись и на испытания представлены не были. Проведение ОКР по этому направлению было поручено ОКБ-668 Минрадиопрома, которое к тому времени было назначено ответственным за разработку средств ближней радиолокации для Сухопутных войск.

Проект ракетного танка "объект 287" с ракетным комплексом "Фаланга "

Состояние проект 1961 года

Разработчик ОКБТ ЛКЗ

Производство не выпускался

Шасси средний танк Т-64

Боевая масса, т 35-35,05 (36,5)

Длина корпуса, мм 6124-6280

Ширина, мм 3415-3600

Высота по крышу башни, мм ..... 1700-1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см2 0,77

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Тип двигателя ... 2-х тактный дизель 5ДТФ

- максимальная мощность, л.с 700

- гарантийный срок службы, ч 300

Удельная мощность, л.с./т 20,0

Трансмиссия две механические планетарные, передач вперед 6, назад 1

Гусеница сайлент-блочная

Запас топлива, л 1400

Скорость движения, км/ч:

- максимальная 65-66

- средняя по грунту 35-40

Запас хода, км 500

Бронирование (наклон, град.), мм:

- лоб корпуса верхний пояс 100 (78) - 165 (65)+ 120

- борт корпуса 80 (0)

- крыша отделения управления 100

- днище отделения управления 25

Средства постановки дымзавес ТДА

Противоатомная защита ..герметизация на 3-4 атм., негнетатель избыточного давления

Экипаж, чел 2-3

Гарантийный срок службы, км 3000

Радиостанция Р-113

Ракетное вооружение:

Пусковая установка:

Тип ПУ стабилизиров. в вертикальной плоскости

- калибр, мм 140

- начальная скорость ПТУР, м/с 150

- тип заряжания автоматическое

- скорострельность, выстр./мин 2

Тип ракет ПТУР "Фаланга"

Боекомплект, ракет 15

Прицел "Клин" со стабилизацией в двух

плоскостях

Стабилизатор. специальный гидравлический

Дополнительное вооружение:

Вариант 1:

Тип орудия две 23-мм автоматические пушки типа "Копье"

- темп стрельбы, выстр./мин 3000

- боекомплект, выстрелов (.)

Вариант 2:

Тип орудия две 73-мм полуавтоматические пушки 2А25 (32 выстрела)

Тип пулемета два 7,62-мм ПКТ

Противотанковый ракетный комплекс "Скорпион"

Разработка противотанкового ракетного комплекса "Скорпион" была поручена СКБ ГА под руководством Б.И.Шавырина постановлением Правительства от 30 мая 1960 г. Он проектировался как носимый и имел меньший вес и габариты, чем первый отечественный комплекс "Шмель", но с вдвое большей дальностью стрельбы. Постановлением было задано провести испытания носимого комплекса в конце 1960 г., на шасси БРДМ - в первой половине 1962 г.

Испытания комплекса "Скорпион" проходили в 1961 г., произведены сотни пусков противотанковых ракет. В качестве дополнительного вооружения комплекс "Скорпион" устанавливали на танки. В 1961 г. на одном из полигонов была впервые продемонстрирована стрельба ПТУРС "Скорпион" с танка Т-10М. Не проведя весь комплекс испытаний, коломенское СКБ ГА отказалось от работ в пользу создания легкого ПТУРС СКБ-129 "Малютка".

Постановлением СМ СССР от 6 июля 1961 г. работы по комплексу прекращены.

Основные характеристики комплекса "Скорпион "

Состояние создавался в начале 60-х годов

Разработчик СКБ ГА

Главный конструктор Б.И.Шавырин

Тип комплекса противотанковый

Тип ракеты "Скорпион"

Дальность стрельбы, м:

- минимальная 600

- максимальная 3000

Тип боевой части кумулятивная

Бронепробиваемосгь, мм:

- под углом 90 град 300

- под углом 60 град 150

Система управления ручная с передачей команд по проводам

Органы управления .... аэродинамические рули

Средняя скорость полета, м/с 140

Тип старта с рельсовой наклонной направляющей

Скорострельность, выстр./мин 1-2

Длина собранной ракеты, мм 1055

Размах крыльев, мм 320

Макс, диаметр корпуса, мм 120

Стартовый вес, кг 15,0

Двигатель РДТТ

Время полета на максимальную дальность, с 22

Бронепробиваемость, мм 300

Габариты ракеты при транспортировке, мм 1055x320x320

Противотанковый ракетный комплекс "Овод''

6 июля 1961 г. вышло Постановление СМ № 603-256 на разработку в ЦКБ-14 и ЦНИИ-173 ПТУР "Овод" на боевой машине и в переносном варианте. По заданию ракета 9М12 "Овод" должна была иметь максимальную дальность стрельбы до 3 км, бронепробиваемость 180...200 мм при угле встречи 60 град., вес - 8... 10 кг.

Работы по проектированию снаряда и пусковой установки вело ЦКБ-14 в г. Тула (директор и главный конструктор А.Г.Шипунов, главным конструктором комплекса стал Б.И. Худоминский), системы управления - ЦНИИ-173.

Комплекс "Овод" состоял из пульта управления и ракет, размещенных в коробчатых транспортно-пусковых контейнерах (ТПК), которые одновременно служили пусковыми установками. Конструктивная схема и состав аппаратуры ракеты 9М12 были аналогичны снаряду ЗМ6 "Шмель".

Испытания переносного варианта "Овода" начались летом 1961 г., а возимого - летом 1962 г. Комплекс прошел государственные испытания с положительной оценкой. В 1962-1963 гг. были разработаны проекты танков ПТ-76, Т-62 и Т-10М с дополнительной установкой на башне четырех-пяти ПТУРС "Овод".

Разработка "Овода" шла с запозданием не менее чем на 6 месяцев. В связи с принятием на вооружение ПТУР "Малютка" работы по "Оводу" были прекращены на основании Постановления СМ № 993-345 от 16 сентября 1963 г.



Танк Т-62 с ракетным комплексом "Овод"


Танк Т-10М с ракетным комплексом "Овод"

Основные характеристики комплекса "Овод"

Разработчик ЦКБ-14 (КБП)

Главный констр Б.И.Худоминский

Тип комплекса противотанковый

Состояние создавался в начале 60-х гг.

Тип ракеты . 9М12

Дальность стрельбы, м:

- минимальная 400

- максимальная 2500-3000

Тип боевой части кумулятивная

Бронепробиваемость, мм:

- под углом 90 град 300-400

- под углом 60 град 150

Система управления ручная с передачей команд по проводам

- разработчик ЦНИИ-173

- гл. конструктор З.М.Персии

Средняя скорость полета, м/с 100-150

Тип старта из ТПК

Скорострельность, выстр./мин 1-2

Длина собранной ракеты, мм 915

Размах стабилизаторов, мм 480

Макс, диаметр корпуса, мм 100

Стартовый вес, кг 8,9

Стартовый двигатель РДТТ - число сопел 12

Маршевый двигатель РДТТ

Время полета на максимальную дальность, с 30

Вес аппаратуры управления, кг 7

Габариты ракеты при транспортировке, мм 915x480x480

Противотанковый ракетный комплекс "Малютка"

Комплекс "Малютка" проектировался в СКБ ГА (КБМ) главного конструктора Б.И.Шавырина под руководством С.П.Непобедимого по Постановлению СМ от 6 июля 1961 г. № 603-256 и по тактико-техническим требованиям вместе с комплексом "Овод". Первоначально ПТУРС именовался в КБ как ракета "СКБ-129", в дальнейшем получил обозначение "Малютка". "Малютка" создавалась в носимом и возимом вариантах с одинаковым снарядом ЗМ14 (9М14).

Комплекс предназначен для поражения танков и другой подвижной и неподвижной бронированной техники, а также инженерных сооружений типа ДОТ и ДЗОТ при отсутствии и наличии естественных или организованных помех на дальностях от 500 до 3000 м.

В состав носимого комплекса входят: пусковая установка, включающая пусковой кронштейн и направляющую; аппаратура управления 9С428; управляемая ракета (реактивный управляемый снаряд 9М14 или 9М14М); контрольно-проверочная аппаратура и учебно-тренировочные средства.



Танк ПТ-76 с ракетным комплексом "Малютка" на испытаниях


Танк Т-&4В с ракетным комплексом "Малютка " на испытаниях

'


Ракета 9М14 "Малютка"

Система управления снаряда ручная, командная по проводам. Управление снарядом и наведение его на цель осуществляется передачей команд (сигналов) с пульта управления.



Танковая пусковая установка


Танк Т-10М с ракетным комплексом "Малютка" на испытаниях
Основные характеристики танков с дополнительным ракетным вооружением "Малютка"
Характеристики Опытный плавающий танк ПТ-76Бс ПТУР"Малкяка" (объект 740Мл) Опытный средний танк Т-54Б с ПТУР "Малютка" (объект 137Мл) Опытный средний танк Т-55 с ПТУР "Малютка" (объект 155Мл) Опытный средний танк Т-62 с ПТУР " Малютка" (объект 166Мл) Опытный средний танк "объект 167Мл" с ПТУР Опытный тяжелый танк Т-ЮМсПТУР "Малютка" (объект734Мл)
Состояние созданы и испытаны в 1961-1965 годах
Разработчик ОКБ ВгТЗ ОКБ-520 з-да№183 ("Уралвагонзавода") КБ ЧКЗ
Изготовитель ВгТЗ (СТЗ) з-д № 183 ("Уралвагонзавод") ЧКЗ
Производство опытные образцы
Боевая масса, т 14,5 36-36,5 36,5 37-38 36,7 50
Длина, мм:
с пушкой вперед 7634 9000 9000 9335 9335 10560
корпуса 6910 6200 6040 6630 6068 7250
Ширина, мм 3146 3270 3330 3300 3518
Высота по крышу башни, мм 2190 2350 2218 3000 2305 2585
Клиренс, мм 370 425 430 470 460
Ср. уд. давление на грунт, кг/см2 0,50 0,81-0,82 0,81 0,77 0,8 0,77
Тип двигателя дизель В-6 дизель В-54Б дизель В-5 5 дизель В-55В дизель В-2 6 дизель В12-6
Максимальная мощность, л.с. 240 520 580 580 700 750
Удельная мощность, л.с./т 16,9 14,2-14,5 16,1 15,4 19,1 15
Максимальная скорость, км/ч 44 50 48-50 50 64 51
Запас хода, км 370 360-400 480-500 450 550 200-350
Преодолеваемые препятствия:
подъем, град 38 30 32 32 30 30
крен, град. 18 30 30 30   32
ров, м 2,8 2,7 2,7 2,85 . 3,0
стенка, м и 0,8 0,8 0,8 . 0,9
брод, м плавающий 1,4 1,4 1,4 1,4 1,5
Бронирование, мм:
лоб корпуса 13 100 102 100 120
лоб башни 15 105-200 242 190 200
Экипаж, чел. 3 4 4 4 4 5
Вооружение:
Тип орудия одна 76-мм пушка Д-56ТС одна 100-мм пушка Д-10Т2С одна 100-мм пушка Д-10Т2С одна 115-мм пушка У5-ТС одна 115-мм пушка У5-ТС 122-мм пушка М62-Т2
Боекомплект, выстр. 40 34 43 40 40 30
Ракетный комплекс "Малютка" "Малютка" "Малютка" "Малютка" Малютка" "Малютка"
Число ракет 2 3 3 3 3 3
Тип пулеметов 7,62-мм СГМТ два 7,62-мм СГМТ 7,62-мм ПКТ 7,62-мм СГМТ 14,5-мм КПВТ
Боекомплект, патр. 1000 3500 2500 2500 744
Прицел ТШК-2-66 ТШ-2А (Б), ТПН-1 ТШСМ-41У,ТПН-1 ТШ-2, ТПН-1 Т2С, ТПН-1
Стабилизатор 2-х пл. СТП-2П "Заря" 2-х пл. СТП-2 "Циклон" 2-х пл. "Метеор" 2-плоск."Ливень"

Снаряд 9М14 (9М14М) является пороховой ракетой, состоящей из боевой части с взрывательным устройством, двигательной установки, крыльевого отсека, трассера, аппаратурного блока и узлов донной части. Ракета имеет два твердотопливных двигателя: стартовый и маршевый.

В начале 60-х гг. во время поиска вооружения танков ракетный комплекс устанавливался практически на все серийные и некоторые опытные танки. В состав танкового комплекса входили: пусковая установка, аппаратура управления и 2-3 ПТУР. В 1961-1963 гг. ракетный комплекс "Малютка" ставился на танки типа Т-54Б, Т-55, Т-62, Т-10М, ПТ-76, "объект 167" и др. как дополнительное вооружение. При этом, размещение пусковых установок производилось снаружи с двумя-тремя направляющими в кормовой части башни танка. На танках типа Т-62 (главный конструктор Л. Н. Карцев), Т-55, Т-54 и Т-10М боекомплект состоял из трех ПТУР "Малютка", на легком танке ПТ-76Б (гл. конструктор И.В.Гавалов) - из двух ракет. Для наведения ракет на цель использовался штатный оптический прицел танка. ПТУР и аппаратура управления комплексом были заимствованы от пехотного аналога.



Танк Т-55 с ракетным комплексом ' Малютка ’' на испытаниях


Танк Т-62 с ракетным комплексом "Малютка" на испытаниях



Танк "объект 167Мл" с ракетным комплексом "Малютка" (НИБТКубинка)


Танк "объект 167Мл"

Основные характеристики комплекса "Малютка"

Разработчик КБ Машиностроения

Главный констр С.П.Непобедимый

Изготовитель ракеты ... Ковровский маш.

з-д им. В.А.Дектярева[1 "Сделано в Коврове" - "Юный техник" №1-1998]

Код НАТО АТ-3A Sagger А

Тип комплекса для борьбы с подвижными и неподвижными целями на дальности от 1000 до 3000 м, в исключительных случаях 500-1000 м

Состояние на вооружении с 1963 г.

Тип ракеты ЗМ14, 9М14 (9М14М)

Дальность стрельбы, м:

- минимальная 500

- максимальная 3000

Боевая часть:

- тип кумулятивная 9М110

- вес, кг 2,6

- вес ВВ, кг 2,2

Тип взрывателя .. контактный мгновенного действия

Дальность взведения взрывателя, м ... 70-200 Система управления .. ручная по проводам, гироскопическая стабилизация

Скорость вращения гироскопа, об/мин ... 27000

Органы управления поворотные сопла

Средняя скорость полета, м/с 120

Максимальная скорость полета, м/с 140

Скорострельность, выстр./мин 1-2

Скорость вращения ракеты, об/с 8,5

Длина собранной ракеты, мм 850

Размах стабилизаторов, мм 390

Макс, диаметр корпуса, мм 125

Стартовый вес, кг .... 10,9 (по проекту 9-10)

Диаметр провода, мм 0,16(0,12)

Двигатель 2-х ступенчатый РДТТ

- число сопел 2

Время перехода в боев, положение, мин 1,5-2,0 Время полета на максимальную

дальность, с 22-28

Бронепробиваемость, мм:

- под углом 90 град 400-460

- под углом 60 град 200

Габариты ракеты при

транспортировке, мм 745x390x390

Вес аппаратуры управления, кг 15

Прицел оптический

Пусковая установка защищенная ненаводящаяся

Танк "объект 167Мл" проектировался в ОКБ-520 завода №183 (гл. конструктор Л.Н.Карцев) в рамках создания перспективного танка второго послевоенного поколения. Он создан на базе узлов и агрегатов танка Т-62. Корпус сварной из катанных броневых листов, башня - литая с переменной толщиной стенок. В башне размещены пушка и спаренный с ней пулемет, имелся механизм выброса стреляных гильз. На башне снаружи на ее задней части размещены пусковые установки ПТУР "Малютка", перезаряжание которых осуществлялось вручную.

Основное назначение танкового комплекса с ПТУР "Малютка", как дополнительного вооружения, - поражение бронированных целей противника на дальностях 2-3 км, на которых пушечное вооружение менее эффективно. Комплекс обеспечивал дальность ведения огня с места по подвижным и неподвижным целям противника от 500 до 3000 м. Для попадания при стрельбе с места по подвижным и неподвижным целям требовались 1-2 ракеты. На перевод комплекса из походного по-ложения в боевое требовалось от 11 до 24 секунд.

Переносной комплекс "Малютка" 9К11 приняли на вооружение в 1963 г. Из-за низкой надежности системы управляемого вооружения при использовании с танков и слабой защищенности ракет при транспортировке дальнейшие работы по вооружению танков комплексом "Малютка" не проводились.

Противотанковый ракетный комплекс "Спрут" (тема 11)

В конце 50-х гг. ОКБ-43 была задана разработка противотанкового ракетного комплекса "Спрут" в рамках темы №11. Под ракетный комплекс прорабатывался вариант ракетного танка. В соответствии с заданием для попадания в цель требовались 1 -2 ракеты. Работы по комплексу продолжались до середины 60-х гг.



Основные характеристики комплекса "Спрут"

Состояние комплекс разрабатывался с конца 50-х гг.

Разработчик ОКБ-43

Тип комплекса противотанковый

Тип ракеты "Спрут"

Дальность стрельбы, м до 5000

Боевая часть:

- тип кумулятивная

- вес, кг 6,0

- вес ВВ, кг 3,5

Система управления автономная с тепловой головкой самонаведения и радиолокационным слежением за целью

Органы управления .... аэродинамические рули

Макс.скорость полета, м/с 180

Длина собранной ракеты, мм 1700

Размах крыльев, мм 600

Размах рулей, мм 420

Макс, диаметр корпуса, мм 190

Стартовый вес, кг 53

Двигатель РДТТ

Время полета на максимальную дальность, с 30

Габариты ракеты в транспортном положении, мм 1700x230x200

Противотанковый ракетный комплекс "Таран-1"

Разработка противотанковой ракеты "Таран-1" началось в КБ приборостроения (КБП) в 1968 г. в рамках работ по тактическому ракетному комплексу "Таран" для оснащения танковых полков. Первоначально комплекс пытались разместить на ракетном танке "объект 287", в дальнейшем на танке Т-64А.

В КБ-3 Кировского завода на танк Т-64А установили новую поворотную платформу с круговым вращением, на которой разместили пусковое устройство для ракет "Таран" со специальной боевой частью. На машине также было установлено дополнительное вооружение, включающее 10-12 противотанковых ракет "Таран-1" с дальностью стрельбы до 10 км.

Ракеты "Таран" и "Таран-1" имели близкие массогабаритные характеристики. Работы по системе "Таран" прекращены в 1972 г.

Основные характеристики комплекса "Таран-1"

Состояние комплекс разрабатывался в 1968-1970 годах

Разработчик КБП

Тип комплекса противотанковый

Дальность стрельбы, м 300-10000(9000)

Тип боевой части осколочно-кумулятивная

Система управления автономная с головкой самонаведения

Макс.скорость полета, м/с 500

Средняя скорость полета, м/с 250

Макс, диаметр корпуса, мм 300

Стартовый вес, кг 150

Двигатель РДТТ

Бронепробиваемость, мм:

- под углом 90 град 600

- под углом 60 град 300

Тип прицела оптический, танковый

Ракетный танк:

Тип на базе танка Т-64А

Разработчик КБ ЛКЗ

Вес, т 37,0

Экипаж, чел 3

Время перехода в боевое полож., с 10

Ракетное вооружение:

Число ПУ 1

Число ракет 2-3 "Таран" и 10-12

ПТУР "Таран-1"

Уголы наведения, град.:

- вертикального от +10 до +50 горизонтального 360

Дополнительное вооружение ... малокалиберная автоматическая пушка

Ракетный танк ИТ-I ("объект 150") с комплексом управляемого вооружения 2К4"Дракон" (тема 2)

Разработка ракетного танка была поручена заводу № 183 (главный конструктор Л.Н.Карцев) на совещании в 1956 г. у заместителя председателя Совета Министров СССР В.А.Малышева. В ОКБ-520 завода №183 приняли решение создавать ракетный танк на базе серийного танка, а вместо пушки установить ракетное вооружение.

Проектирование ракетного комплекса "Дракон" началось по Постановлению СМ от 8 мая 1957 г. в рамках темы №2. Первоначально разработка ракетного вооружения для ракетного танка была поручена ОКБ-16, руководимому А.Э.Нудельманом. Консультантом по системе управления ракеты был приглашен А.А.Расплетин, руководитель КБ-1. По заданию для поражения цели на дальности 2.. 3 км требовалось 1-2 ракеты. Вес снаряда ограничивался 60 кг, длина 1,5 м, калибр в 170 мм, бронепробиваемость задавалась в 250 мм под углом 60 град, к нормали. Боекомплект танка должен был составить 15.. .20 ракет.



Ракетный танк "объект 150" (НИИБТ Кубинка)

В дальнейшем по постановлению Правительства от 4 июля 1959 г. разработка всего ракетного комплекса и ракеты были поручены КБ-1ГКРЭ, руководимому А. А.Расплетиным, совместно с ЦКБ-14. При этом ОКБ-16 было освобождено от дальнейших работ. Главным конструктором ракетного комплекса "Дракон" был А.И.Богданов, в разработке принимал участие Д.Л.Томашевич. По предложению Д.Ф.Устинова разработка комплекса "Дракон" была передана в тульское ЦКБ-14 (КБ приборостроения), где разработка велась под руководством главного инженера Б.И.Худоминского.

Эскизный проект ракетного танка "объект 150" был выпущен заводом №183 в 1958 г. В качестве шасси был использован танк Т-54, на котором отсутствовала пушка. В ходе проведения дальнейших проектных работ облик ракетного танка все больше отходил от своего предшественника.

Максимальный боевой вес танка был превышен на две тонны и составил 32 т.

В результате ракетный танк "объект 150" был создан на базе узлов и агрегатов танка Т-62 ("объект 166"), заново была спроектирована более низкая башня.

Результаты моделирования вероятности попадания ПТУР с первою выстрела
Дальность стрельбы, м Скорость танка-носителя, км/ч
неподвижен 20
Скорость цели, км/ч
неподвижна 20 20
1250 0,98 0,97 0,7
2000 0,98 0,88 0,31
2500 0,98 0,64 0,15


Ракетный танк ИТ-1 ('объект 150")


Ракета ЗМ7 "Дракон"

Состояние принят на вооружение в 1968 году

Разработчик Уральское КБТМ

Изготовитель "Уралвагонзавод"

Производство серия 1968-1970 годах

Шасси танк Т-62

Боевая масса, т 34,5-35

Длина, мм 6630

Ширина, мм 3300

Высота по крышу башни, мм 2200

Клиренс, мм 435

Ср. уд. давление на грунт, кг/см2 0,72

Двигатель: - тип четырехтактный,V-образный дизель В-55А с жидкостным охлаждением

- максимальная мощность, л.с 580

Удельная мощность, л.с./т 16,8

Максимальная скорость, км/ч 48-50

Запас хода, км 470-485 (500)

Трасмиссия гитара с приводом на генератор, многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, планетарные механизмы поворота, бортовые передачи

Ходовая часть:

- тип подвески индивидуальная торсионная

- опорные катки пять на борт, обрезиненные

- ведущее колесо .. заднего расположения со съемными зубчатыми венцами (зацепление цевочное)

- гусеница:

ширина, мм 580

шаг траков, мм 137

число траков 96

Преодолеваемые препятствия:

- подъем, град 32

- стенка, м 0,8

- ров, м 2,85

- брод, м 1,4 (с ОПВТ - 5)

Бронирование, мм:

- лоб корпуса 100

- борт корпуса 80

- лоб башни 200

Средства постановки дымзавес ТДА

Радиостанция Р-123

Танковое переговорное устройство.... Р-124

Экипаж, чел 3

Ракетное вооружение:

Ракетный комплекс 2К4 "Дракон"

Тип ПУ встроенная в башню

Система управления радиокомандная, стабилизированная Способ ведения стрельбы .. с места и с ходу

Тип ракеты ТУРС ЗМ7(ТКБ-574)

Боезапас, ракет 15 (из них 12 в автоматической боеукладке) Прицел Т2-ПД (10П-2), УПН-С(2-ТПН)

- разработчик ЦКБ-393 (ЦКБ КМЗ)

Стабилизатор вооружения 2-плоск. 2ЭЗ

Дополнительное вооружение:

Тип пулеметов один 7,62-мм ПКТ

Боекомплект, патронов 2000

Корпус танка был сварной из броневых катаных листов. В приплюснутой литой башне размещалась выдвижная пусковая установка танковых управляемых снарядов (ТУРС), к ней крепилась прямоугольной формы автоматизированная боеукладка (4 ряда по три ТУРС в каждом - 12 управляемых ракет). Слева от укладки размещался наводчик, справа - командир машины. Пусковая установка обеспечивала захват ракеты из боеукладки, вынос ее из боевого отделения, освобождение сложенных консолей крыла от фиксаторов, предстартовую проверку и старт ракеты. Пусковая установка и башня были стабилизированы, что обеспечивало ведение стрельбы с хода. Боевая машина оснащалась дневным и ночным прицелами, стабилизатором станции наведения ракет. Башня имела электрический и ручной механизмы поворота. Пусковая установка перед стрельбой вместе с очередной ракетой выдвигалась через открывающийся люк наружу.

Для танкового ракетного вооружения была выбрана система управления по радиолинии с обратной связью по световому лучу от установленного на ракете порохового трассера. Размещение более простого проводного канала связи с ракетой было невозможно, из-за необходимости ведения огня с хода. Стрельба ракетами с радиокомандной системой наведения велась не только днем, но и ночью с места и в движении на дистанции 300-3300(3500)м. В таком виде боевая машина получила обозначение ИТ-1 (истребитель танков -1).

При согласовании тактико-технических требований заказчика были уточнены характеристики ракеты, получившей обозначение ЗМ7. Ее длина уменьшилась до 1,25 м, диаметр корпуса составил 180 мм (в транспортном положении ракета вписывалась в поперечные габариты 235x235), вес остался в пределах первого задания - до 50 кг. Первоначально для ракеты прорабатывалось две системы наведения: полуавтоматическая с передачей команд по радиолинии и слежением за ракетой по тепловому факелу; автономную с применением на конечном участке полета тепловой ГСН. Создание тепловой ГСН было связано с большими трудностями, по этому основной стала система наведения ракет - радиокомандная полуавтоматическая. В процессе отработки ракетного комплекса по требованию заказчика была доработана радиоаппаратура. Для обеспечения помехоустойчивости при одновременном пуске нескольких ракет требовалось за три минуты переключить частоту радиолинии управления в пределах нескольких кодов.

Ракета ЗМ7 была выполнена по аэродинамической схеме близкой к "утке" с полностью поворотными рулями. Рули и крылья имели Х-образное расположение. Крылья ракета были складные, что обеспечивало размещение необходимого боезапаса на танке. В полете ракета должна была вращаться вдоль продольной оси со скоростью два оборота в секунду. Прорабатывалось два варианта закручивания ракеты: за счет тяги двигателей - разработчик ЦКБ-14, за счет устройств пусковой установки - завод №183. Для ракеты в НИИПХ был разработан специальный трассер инфракрасного излучения1.

Баллистические стрельбы ракетами ЗМ7 начались в октябре 1958 г. Переход к управляемым пускам затягивался из-за недоведенности аппаратуры управления, в первую очередь - устройства определения координат ракеты - "видикон" (разработчик НИИ-160) и трассера. Для отработки "видикона" использовался самолет Ил-28 и неуправляемые реактивные снаряды с трассерами. Вскоре пришлось отказаться от трассера, из-за плохой видимости его в задымленных условиях, и перейти к установке в хвостовой части ракеты прожектора яркостью в 500 тыс. свечей. А "видикон" был заменен на "диссектор".

В 1959 г. на заводе №183 было изготовлено два макетных образца ракетного танка с пусковыми установками, механизмами заряжания и аппаратурой. Один образец в апреле того же года направили в НИИ БТ на Кубинку. В июне 1960 г. заводской образец "объекта 150" был отправлен на Бронетанковый полигон под г. Красный Кут Саратовской области для показа руководству страны и лично Н.С.Хрущеву, который благожелательно принял объяснения по ракетному танку.

В августе 1961 г. на полигоне в Кубинке начались пуски ракеты ЗМ7 со стационарной пусковой установки, в январе 1962 г. начались пуски ракет с танка. Баллистические стрельбы были продолжены с апреля 1962 г. по июль 1963 г. Начались управляемые пуски на дальность 1,5 км в ночных условиях. По их результатам прожектор опять заменили на пиротрассер.

На третьей и четвертой опытных машинах ИТ-1 была изменена конструкция пусковой установки. Вместо ПУ со сбрасываемым рельсом перешли к безрельсовой конструкции.

Совместные испытание двух опытных образцов "объекта 150" (ИТ-1) началось в 1964 г., в этом же году начался отстрел ракет. До конца года испытали 94 ракеты "Дракон". Наибольшие трудности были связаны с отработкой системы управления ракетой. 14 сентября 1964 г. на полигоне состоялся показ военной техники с участием Н.С.Хрущева, был представлен "объект 150". Танк тремя ракетами на дальности 3000 м поразил одну за другой три движущиеся танковые мишени.

Во время зимних войсковых испытаний в 1965 г. было выявлено, что при стрельбе ракета забивает снегом окно прицела-прибора наведения. Управление ракетой стало невозможным. После чего в прицел был введен снегоочиститель по типу автомобильного, который включался в работу автоматически при сходе ракеты с пусковой установки.

Сложность решения задачи создания ракетного комплекса "Дракон" затянула его испытания. После завершения полигонных и войсковых испытаний ракетный танк "объект 150" под обозначением ИТ-1 (истребитель танков - 1) был принят на вооружение Советской Армии Постановлением СМ СССР № 703-261 от 3 сентября (приказ МО № 0269 от 6 ноября 1968 г.).



Башня ракетного танка ИТ-1 (НИИБТ Кубинка)

Основные характеристики комплекса 2К4 "Дракон''

Состояние на вооружении с сентября 1968 года, ИТ-1 выпускался малыми сериями в 1968-70 годах

Разработчик ..КБ-1 ГКРЭ и ЦКБ-14 ГКОТ

Главный констр А.А.Расплетин

Изготовитель ракеты Ижевский з-д

Изготовитель машины  Уралвагонзавод

Танк-носитель ИТ-1 (объект 150)

Тип ракеты ЗМ7 (ТКБ-574)

Дальность стрельбы, м:

- минимальная 300

- максимальная днем 3000-3300

- максимальная ночью 900

Боевая часть:

- тип кумулятивная

- разработчик НИИ-241

- изготовитель , завод им. Я.М.Свердлова

- вес, кг 5,8-7,0

- вес ВВ, кг 2,0-2,52

Система управления ... полуавтоматическая с передачей команд по радиолинии и оптическим слежением за целью

Органы управления .... аэродинамические рули

Макс, скорость полета, м/с 224

Среди, скорость полета, м/с 200-217

Длина собранной ракеты, мм 1240-1250

Размах крыла, мм 396

Размах стабилизатора, мм 850

Макс, диаметр корпуса, мм 180

Стартовый вес, кг:

- по проекту 45

- изделие 50-54

Двигатель РДТТ

Время полета на максимальную дальность, с 15-20

Бронепробиваемость, мм:

- под углом 90 град 500

- под углом 60 град 250

Скорость цели, км/ч до 20

Габариты ракеты в транспортном положении, мм 1250 х 230 х 230

Скорость танка-носителя, км/ч 20

Вес аппаратуры управления, кг 520

Надежность комплекса 0,97

[1 "Взрывчатые вещества, пиротехника, cредства инициирования в послевоенный период", Москва-СПб: Туманистика", 2001]



Ракетный танк ИТ-1 (НИИБТ, Кубинка)

ИТ-1 стал единственным чисто ракетным танком, принятым на вооружение в Советском Союзе. Танк серийно изготавливался на заводе № 183 с 1968 по 1970 г. Танками предполагалось оснащать отдельные танковые батальоны мотострелковых дивизий. Для опытной эксплуатации были созданы два отдельных батальона в Белорусском и Прикарпатском военных округах. Первый батальон оказался на материально-техническом обеспечении бронетанковых войск, второй - у ГРАУ. В результате один не получал запчастей для ракетного вооружения, второй - для шасси. К танку ИТ-1 было негативное отношение в ГБТУ и ГРАУ.

В процессе испытаний и эксплуатации ракетный комплекс показал высокую надежность - до 96,7%. Его конструктивные недостатки: большие габариты и масса, устаревшая элементная база, большая мертвая зона, отсутствие пушки на танке и т.д. послужили причиной снятия ИТ-1 с вооружения. После опытной эксплуатации оба батальона были расформированы, а ракетные танки ИТ-1 были переделаны в танковые тягачи. В боевых действиях ИТ-1 не участвовал и на экспорт не поставлялся.

На базе танка ИТ-1 (объект 150) проводились работы по созданию его газотурбинного варианта-"объект 150Т". В процессе выполнения работ по комплексу "Дракон" в качестве танка - носителя прорабатывался танк Т-64А.

Опытный газотурбинный ракетный танк "объект 150T"

Опытный танк "объект 15ОТ" был создан в КБ завода №183 (главный конструктор Л.Н.Карцев) на базе узлов и агрегатов ракетного танка ИТ-1 ("объект 150") с установкой на него газотурбинного двигателя.

Разработка танка началась в инициативном порядке в 1963 г., после того как главный конструктор Кировского завода Ж.Я.Котин показал Л.И.Карцеву чертежи и элементы опытной газовой турбины для танка. К тому времени КБ Кировского завода уже несколько лет работало над установкой ГТД на танки.

Для решения задачи необходимо было найти разработчика турбины. Предприятия Запорожья и Москвы не предложили ни чего достойного внимания конструкторов завода №183. В результате поисков для работ по газовой турбине для нового танка было привлечено омское КБ завода имени Баранова (главный конструктор Глушенков), которое создало танковую турбину на базе вертолетного ГТД. Для танка были разработаны в КБ завода №183 новая трансмиссия и оригинальная система воздушного охлаждения с вентиляторами - сепараторами, расположенныму под крышей корпуса МТО. Газовую турбину удалось разместить в существующем моторном отделении танка ИТ-1 ("объект 150")..

Корпус танка "объект 150Т" был сварной из броневых катаных листов и был несколько изменен в отличие от прототипа. Ходовая часть получилась шестикатковой. Приплюснутая башня литая, в ней размещается выдвижная пусковая установка танковых управляемых снарядов (ТУРС) с автоматизированной боеукладкой (4 ряда по три ТУРС). Пусковая установка и башня стабилизированы. Машина оснащена дневным и ночным прицелами, стабилизатором станции наведения ракет.

В конце 1964 г. был изготовлен первый опытный образец "объекта 150Т" с газовой турбиной и шестикатковой ходовой частью. Начавшиеся испытания шли успешно и показали хорошие скоростные качества машины при движении по проселку, скорость объекта 15 ОТ в два раза превышала скорость серийных танков. 29 апреля 1964 г. было написано письмо руководителю государства Н.С.Хрущеву о результатах работ. Однако скоро были сделаны выводы о нецелесообразности проведения работ по танкам с ГТД. При этом были приведены следующие доводы: большой километровый расход топлива; трудность использования больших скоростей танка из-за укачивания экипажа и получения ударов отрывков; необходимость применения крупногабаритных систем очистки воздуха; высокая стоимость ГТД; проблемы со снабжением танков топливом в боевой обстановке из-за его большого расхода. В результате работы по газотурбинному танку в КБ завода №183 были остановлены в инициативном порядке, и в вскоре прекращены вовсе.



Проект ракетного танка "объект 150T" (реконструкция)

Основные данные ракетного танка "объект 150T"

Состояние создан в 1964 году

Разработчик Уральское КБТМ

Изготовитель Уралвагонзавод

Производство опытный образец

Боевая масса, т 36

Длина, мм 6630

Ширина, мм 3300

Высота по крышу башни, мм 2100

Клиренс, мм 435

Ср. уд. давление на грунт, кг/см2 0,75

Двигатель:

- тип газотурбинный ГТД

- разработчик КБ з-да им. Баранова

- максимальная мощность, л.с 860

- система охлаждения воздушная

Удельная мощность, л.с./т 23,9

Максимальная скорость, км/ч до 60

Запас хода, км до 500

Преодолеваемые препятствия:

- подъем, град 32

- брод, м 1,4 (с ОПВТ - 5)

Бронирование, мм:

- лоб корпуса 100

- лоб башни 200

Средства постановки дымзавес ТДА

Экипаж, чел 3

Вооружение:

Ракетный комплекс 2К4 "Дракон"

- боекомплект, ракет до 15

- разработчик КБ-1 ГКРЭ

- главный конструктор А.А.Расплетин

- система управления радиокомандная

- дальность стрельбы, м:

днем 300-3500

ночью 300-900

- тип ракеты (ТУРС) ЗМ7(ТКБ-574)

разработчик ЦКБ-14ГКОТ

Тип пулеметов 7,62-мм ПКТ

- боекомплект, патронов до 2000

Прицел Т2-ПД (10П-2), УПН-С(2-ТПН)

Радиостанция Р-123

Танковый комплекс управляемого вооружения "Гюрза"

Разработка комплекса "Гюрза" была задана КБ машиностроения (главный конструктор С.П.Непобедимый) Постановлением СМ СССР от 20 мая 1968 г. на конкурсной основе вместе с противотанковым ракетным комплексом "Кобра". Стрельба ракетами должна была производиться из танковой 125-мм пушки Д-81. В связи с этим на ракету были выдвинуты жесткие требования по массо-габаритным характеристикам, аналогичным осколочно- фугасному выстрелу пушки с раздельным заряжанием. Разработка комплекса была задержана из-за отставания в сроках создания прицела-прибора наведения и 14 января 1971 г. полностью прекратилась. В дальнейшем на базе технических решений ракеты "Гюрза" была создана и принята на вооружение противотанковая ракета "Штурм" для вооружения самоходный пусковых установок и боевых вертолетов.

Основные характеристики комплекса "Гюрза''

Главный констр С.П.Непобедимый

Тип комплекса противотанковый

Танки-носители Т-64 А

Тип ракеты "Гюрза"

Дальность стрельбы, м... 100-4000

Тип боевой части кумулятивная

Система управления ... полуавтоматическая с инфракрасной линией связи

Разработчик СУ ЦНИИ АГ

Средняя скорость полета, м/с 400

старта из трубчатой ПУ

с. диаметр корпуса, мм 125

Стартовый вес, кг 23

Двигатель РДТТ

Бронепробиваемость, мм:

- под углом 90 град 500-600

- под углом 60 град 250

Вероятность поражения цели 0,8

Тип стрельбы с места и хода

Прицел-прибор наведения .... типа "Кадр-1" - разработчик Красногорский М3

Танковый комплекс управляемого вооружения 9К112-Т "Ко6ра"

Разработка комплекса "Кобра" была задана КБ "Точмаш" (главный конструктор А.Э. Нудельман) Постановлением СМ СССР от 20 мая 1968 г. на конкурсной основе вместе с противотанковым ракетным комплексом "Гюрза". Стрельба ракетами должна была производиться из 125-мм танковой пушки типа Д-81, в связи с этим для ракеты были выдвинуты жесткие требования по массо-габаритным характеристикам, аналогичным осколочно-фугасному выстрелу пушки с раздельным заряжанием. Из-за отставания в разработке комплекса "Гюрза", комплекс "Кобра" выиграл конкурс и был допущен и предъявлен на испытания.

Комплекс управляемого вооружения "Кобра" предназначен для обеспечения ведения эффективного огня из пушки управляемыми снарядами по танкам и другим бронированным целям противника, движущимся со скоростями до 75 км/час, а также для стрельбы по малоразмерным целям (ДОТ, ДЗОТ), с места и с ходу, при скоростях движения носителя до 30 км/час, на дальностях до 4000 м, при условии прямой видимости цели через прицел-дальномер.

В состав комплекса управляемого вооружения 9К112-1 входят следующие элементы: управляемая ракета 9М112 (9М112М); блок цепей управления 9В387; танковая аппаратура управления 9С461; преобразователь ПО-900.

Комплекс функционально связан с системой управления огнем 1АЗЗ и имеет полуавтоматическую систему управления снарядом с использованием модулированного источника света на снаряде и радиокомандной линии связи. Кроме основного назначения, уничтожения наземных целей, комплекс 9К112-1 располагает возможностью стрельбы по вертолетам на дальностях до 4000 м, при наличии целеуказания на дальности не менее 5000 м, при этом скорость вертолета не должна превышать 300 км/час, а высота полета - 500 м.



Управляемый снаряд 9М112М при хранении в автомате заряжания



Управляемый снаряд 9MI12M комплекса "Кобра "


Устройство выстрела управляемого снаряда 9M1 I2M:

1 - боевая часть; 2 - маршевый двигатель; 3 - метательное устройство; 4 - поддон; 5 - хвостовой отсек; 6 ~ аппаратурный отсек; 7 - головной отсек; 8 - кумулятивная боевая часть

Комплекс позволяет вести одновременную стрельбу управляемыми снарядами в составе роты танков по близко расположенным целям, в том числе из двух танков по одной цели. Он имеет три режима работы. 1. Основной, стрельба с углом возвышения пушки около 3 градусов относительно линии прицеливания и программным выведением снаряда на линию прицеливания после выстрела. 2. Стрельба с превышением (дополнительный режим); стрельба с углом возвышения пушки около 3 град, относительно линии прицеливания, полетом снаряда на высоте 3-5 м (с превышением) над линией прицеливания и выведением снаряда на линию прицеливания перед целью (при запылении и ночью). В установившемся режиме дополнительная радиокоманда компенсируется с контура полуавтоматического управления. Длина сигнала и длительность команды зависят от замеренной дальности до цели. За 1,5-2 с (600 — 800 м) до цели сигнал и дополнительная команда для полета снаряда с превышением снимаются и снаряд плавно автоматически выводится на линию прицеливания. 3. Стрельба на дальность менее 1000 м (вспомогательный режим) - стрельба с углом возвышения пушки 40 минут относительно линии прицеливания. Включение этого режима обеспечивается тумблером "Д<1000 м" на пульте наводчика. При стрельбе в этом режиме оптическая ось канала координатора постоянно согласована с линией прицеливания. Так как выстрел производится с малым углом возвышения пушки, в этом режиме отсутствует программа автоматического выведения снаряда на линию прицеливания. Управление снарядом после выстрела осуществляется контуром полуавтоматического управления.

Основные характеристики комплекса "Кобра"

Состояние на вооружении c 1976 г.

Разработчик КБ Точмаш

Главный констр А.Э.Нудельман

Код НАТО АТ-8Songater

Тип комплекса противотанковый

Танки-носители Т-64Б,Т-64БВ,Т-80Б, Т-80БВ, об.219РД, об.487, об.219А и др.

Тип ракеты 9М112, 9М112М, 9М112Т,9М112М2

Дальность стрельбы, м 100-4000

Высота пораж. воздушных целей, м 500

Дальность стрельбы по воздушным целям, м 4000-5000

Средняя скорость полета, м/с 400

Скорость наземной цели, км/ч до 75

Скорость воздушн. цели, км/ч до 300

Бронепробиваемость, мм 600-700 *,** (300 под углом 60°)

Вероятность поражения цели 0,8

Боевая часть:

- тип кумулятивная 9М129

- тип взрывателя 9Э239

Система управления:

- тип 9Б47 полуавтоматическая командная по радиолинии с оптической обратной связью (пеленгация ракеты по бортовому излучению)

- органы управления ... аэродинамические рули

Тип старта .. из орудия-пусковой установки за счет вышибного заряда

Число ступеней 1

Длина собранной ракеты, мм 950 * (с метательным устройством - 1060)

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 33,2

Двигатель:

- тип РДТТ 9Д129

- число сопел 4

Время производства выстрела, с .... 210±30

Аппаратура управления:

Прицел-дальномер квантовый 1Г42 со стабилизацией поля зрения в двух плоскостях и встроенным пеленгатором для сопровождения излучения ракеты Баллистический вычислитель с автоматическим вводом поправок на отклонение условий стрельбы от нормальных и автоматическим выбором режима стрельбы и траектории полета ракеты в зависимости от дальности до цели

Блок цепей управления 9В387

Танковая аппаратура управления 9С461

Преобразователь ПО-900

Пусковая установка:

Тип 125-мм пушка 2А46(Д-81К)

Тип заряжания автоматическое

Способ ведения стрельбы ... с места и схода на малых скоростях

Тренажер:

Изготовитель ОАО "Тулаточмаш"

* T.Szulc "Radzieckic przeciwpancerne pociski kierowane" QZ.ll - nTW 9/96

** М.Растолшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998




Опытный танк Т-64А с КУБ "Кобра".


Установка прицела - дальномера И 42 в башне танка:

1 - передняя подвеска; 2 - параллелограмм ый привод; 3 - защитное стекло; 4 - защитный кожух; 5 - крышка; 6 - шахта; 7 - задняя подвеска; 8 - гнездо установки технологического штыря



Установка литерных частот на ракете 9МП2М

Ракета 9М112 имеет нормальную аэродинамическую схему и выполнена в модульной двухотсечной компоновке и состоит из следующих основных частей: боевой кумулятивной части 9М129, маршевого двигателя с четырьмя соплами, метательного устройства 9Д129, поддона и хвостового отсека (в нем размещены: источник светового излучения и антенна радиокомандной аппаратуры).

Для размещения ракеты в автомате заряжания танка она разделена на две части: головной отсек 9М43 с боевой частью и твердотопливной двигательной установкой и хвостовой - аппаратурный отсек 9Б447 с аппаратурой управления и метательным устройством. Две части ракеты соединяются между собой автоматически в лотках механизма заряжания в процессе досылания снаряда в камору 125-мм гладкоствольного орудия - пусковой установки 2А46-2 (2А46М). В таком виде ракета 9М112 вылетает из ствола. Снаряд снабжен серповидными крыльями, создающими подъемную силу и придающими снаряду в полете вращательное движение вокруг продольной оси. Вращением обеспечивается стабилизация управляемого снаряда в полете. В транспортном положении крылья прижаты к корпусу ракеты, они раскрывались специальным устройством после старта. Исполнительными управляющими органами в полете являются рули снаряда. Консоли четырех аэродинамических рулей раскрывались после выхода ракеты из канала ствола орудия. Плоскости крыльев и рулей сдвинуты относительно друг друга на 45 град.

Управление снарядом осуществляется по радиолинии связи. Обратная связь с аппаратурой управления на танке осуществляется автоматически от установленного на борту снаряда модулированного источника света - излучателя.

Основные данные опытного танка Т 64А с комплексом вооружения "Кобра" (объект 447)

Состояние испытания в 1975 году

Разработчик ХКБМ им. А.А.Морозова

Изготовитель ХЗТМ

Производство опытный образец

Боевая масса, т 38,5+1,5%

Длина, мм:

- с пушкой вперед 9225

- корпуса 6540

Ширина, мм 3415

Высота по крышу башни, мм 2170

Клиренс, мм 477

Ср. уд. давление на грунт, кг/см2 0,84

Двигатель:

- тип 2-тактный многотопливный дизель 5ДТФ

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 18,2

Максимальная скорость, км/ч до 65

Запас хода по шоссе, км 650

Преодолеваемые препятствия:

- подъем, град 30

- брод, м ( с ОПВТ -5 м)

Бронирование, мм:

- тип противоснарядное комбинированное

- лоб корпуса верхний лист 80+105 стекл опластик+2 0

- лоб и борта башни в секторе ±35 град. 450-460

Коллективная защита герметизация, ФВУ, "Электрон-2", ФПТ-100М

Средства постановки дымзавес ТДА

Оборудование самоокапывания встроенное, съемное

Экипаж, чел 3

Гарантированная наработка, км 4000

Вооружение:

Тип орудия .. одна 125-мм гладкоствольная танковая пушка Д-81 К

- максимальная дальность стрельбы ОФС, м 9600

- дальность прямого выстрела, м:

подкалиберным снарядом 2120

кумулятивным 1000

- начальная скорость снаряда, м/с:

подкалиберного 1785

кумулятивного 905

осколочно-фугасного 850

- боекомплект, выстрелов.... 35 (из них 28 в механизме заряжания, включая ракеты)

Комплекс управляемого вооружения:

- тип "Кобра"

- разработчик КБ "Точмаш"

- дальность стрельбы, м 100-4000

- система наведения радиокомандн.

- тип ракеты 9М112 j

Пулеметы:

- зенитный 12,7-мм крупнокалиберный "Утес" боекомплект, патронов 300

- спаренный с пушкой 7,62- мм ПКТ боекомплект, патронов 1250

Прицел-дальномер квантовый 1Г21

Стабилизатор вооружения ... 2-плоскостной 2Э26

Радиостанция Р-123М



Схемы применения ПТУР 9МП2 (9M112M):

1 - выход ПТУР из пусковой установки-орудия; 2 - взведение взрывателя; 3 - захват координатором светового пятна от излучателя ПТУР; 4 - согласование оптической оси координатора с линией прицеливания; 5 - команда компенсации веса ракеты; 6 -конец работы маршевого двигателя; 1 - попадание в цель; 8 - автоматический сброс излучения




Основной танк Т-64Б с КУВ "Кобра''

В 1971-1975 гг. комплекс 9К112 "Кобра" проходил испытания на Горохровецком полигоне на двух опытных танках "объект 447" (переоборудованный серийный танк Т- 64А), созданных в ХКБМ для испытаний комплекса управляемого вооружения (КУВ) "Кобра". "Объект 447" был оснащен квантовым прицелом-дальномером 1Г21 иПТРК "Кобра" с ракетой 9М112. Использование управляемой ракеты позволяло поражать танки противника на дальности до 4000 м с вероятностью 80%. Снаряд имел хорошие показатели по пробиванию брони - до 250мм под углом 60 град, к нормали. Для стрельбы ракетами использовалась штатная пушка Д-81 К. Ракетное вооружение размещалось на танке в дополнение к основному - пушечному, подкалиберный снаряд которого на дальности 2000 м пробивал 150 мм брони под углом 60 град.,кумулятивный с 1000 м пробивал 220 мм под тем же углом.

После успешных испытаний в 1976 г. модернизированный танк под индексом Т-64Б с ракетным комплексом 9К112-1, включающим управляемую ракету 9М112, принимается на вооружение. Аппаратура наведения ТУР расположена в башне за спиной наводчика, антенна станции наведения - перед командирской башенкой. Применение ракетного вооружение обеспечивалось системой управления огнем 1АЗЗ и лазерным прицелом-дальномером 1Г42. Танк Т-64Б был впервые показан широкой публике 1 мая 1985 г. на военном параде в Москве.

Разработка газотурбинного варианта среднего танка Т-64 была задана КБ-3 ЛКЗ Постановлением ЦК КПСС и СМ СССР от 16 апреля 1968 г. В следующем году создано два прототипа нового танка: "объект 219 Сп. 1" на базе ходовой части танка Т-64; "объект 219 Сп. 2" на базе новой ходовой части. Опытные образцы проходили заводские, полигонные, войсковые испытания в течение 1969 - 1976 гг. В результате 6 июля 1976 г. танк "объект 219 Сп. 2" с обозначением Т-80 был принят на вооружение Советской Армии. Корпус танка Т-80 сварной, его лобовая верхняя деталь имеет угол наклона 68 град. Для защиты от оружия массового поражения танк оснащен подбоем, надбоем, системой герметизации и очистки воздуха. На танке установлена новая литая башня. Применение газотурбинного двигателя значительно снизило акустическую заметность танка Т-80. В процессе серийного производства на танке были установлены модернизированная 125-мм пушка 2А46-2 (дальность прямого выстрела достигала для подкалиберного снаряда почти 2100 м), квантовый прицел-дальномер ТПД-К1 и бортовые резиновые противокумулятивные экраны.

Основные данные танка Т-64Б (Т-64БВ)

Состояние принят на вооружение в 1976 г. (в 1985 г.)

Разработчик ХКБМ им. А.А.Морозова

Изготовитель ХЗТМ

Производство серия 1976-1985 годах

Боевая масса, т 38,5-39,0 (42,4)

Сухой вес, т 37,2 (40,1)

Длина, мм:

- с пушкой вперед 9225

- корпуса 6540

Ширина, мм 3415

Высота по крышу башни, мм 2194

Клиренс, мм 500

Ср. уд. давление на грунт, кг/см2.... 0,85 (0,92)

Двигатель:

- тип дизель 5ДТФ

- максимальная мощность, л.с 700

Запас топлива, л 730+540 (920)

Удельная мощность, л.с./т 17,9 (16,5)

Максимальная скорость, км/ч 60

Запас хода, км 360-500 (650)

Преодолеваемые препятствия:

- подъем, град 31

- ров, м 2,85

- брод, м 1,8 ( с ОПВТ -5 м)

Бронирование противоснарядное комбинированное

С-ва постан. дымзавес ТДА,8 х 902Б

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка 2А46-2 (2А46-1)

- боевая скорострельность, выстр./мин . 8

- боекомплект, выстрелов 36

Комплекс управл. вооружен. .. 9К112 (9К112-1)

- разработчик КБ "Точмаш" j

- дальность стрельбы, м 100-4000

- система наведения радиокомандн.

- тип ракеты 9М112

Зенитный пулемет 12,7-мм НСВТ

- боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ!

- боекомплект, патронов 1250

Прицел-дальномер 1Г421

Стабилизатор вооружения 2Э26М

Ночной прицел ТПН-1-49-23 |

Навигационная аппаратура ГПК-59

Радиостанция Р-123М



Основной танк Т-64В с КУВ "Кобра''



Основной танк Т-64БВ с КУВ "Кобра''

В 1978 г. на вооружение поступает танк Т-80Б ("объект 219Р") с газотурбинным двигателем разработки КБ Ленинградского Кировского завода, оснащенный ракетным комплексом 9К112-1. Танк Т-80Б, как и Т-80, оснащен гидромеханическим автоматом заряжания с вместимостью конвейера 28 выстрелов.

С 1980 г. в серию пошли танки Т-80Б с модифицированным газотурбинным двигателем ГТД-1000ТФ повышенной мощности. На базе основной модификации Т-80Б был создан основной танк с навесной динамической защитой Т-80БВ, опытные танки: Т-80Б с комплексом активной защиты "Арена"; "объект 219Е" с новым тепловизионным ночным прицелом и комплексом оптико-электронной защиты "Штора-1"; "объект 219В" с новой системой управления оружия "Иртыш" и комплексом управляемого вооружения "Рефлекс"; "объект 219А" - прототип танка Т-80У и др.

Комплексом "Кобра" оснащались основные танки Т-64БВ и Т-80БВ ("объект 219РВ") и некоторые другие образцы опытных или малосерийных машин: "объект 219РД" с дизельными двигателями А-52-2 и 2В-16-2; "объект 644" с дизелем В-46-6, "объект 478", "объект 219А" и др.

Танки Т-64Б, оснащенные блоками динамической защиты, получили обозначение Т-64БВ. Данный вариант появился в 1985 г. Комплект навесной защиты состоит из 179 металлических контейнеров, внутри каждого блока под углом друг к другу расположены два плоских элемента, содержащих взрывчатое вещество. На башне устанавливается 80, на корпусе - 99 контейнеров. Серийное производство танков Т-64Б и Т-64БВ прекращено в 1987 г.

Работы по танку "объект 478" с КУВ "Кобра" начались в середине 70-х гг. с целью повышения боевых и технических характеристик танка Т-80 и установки на него дизельного двигателя. Предполагалось установить новую башню, испытанную на танке "объект 476". Было спроектировано два основных варианта танка - "объект 478", которые отличались установкой различных типов дизельных двигателей. В результате длительной работы по машине был создан и в 1987 г. принят на вооружение основной танк Т-80УД ("объект 478Б").

На Т-64Б и Т-80Б для применения ракетного комплекса были установлены квантовый прицел-дальномер 1Г42 и система управления огнем 1АЗЗ.




Основной танк Т-80Б с КУВ "Кобра''


Основной танк Т-80БВ с КУВ "Кобра''

Основные данные танка Т-80Б (объект 219Р)

Состояние принят на вооружение в 1978 году

Разработчик КБ-3 ЛКЗ

Изготовитель ПО "Кировский завод",

Омский з-д транспортно. машиностроения Производство...... серия в 1980-1885 годах

Боевая масса, т 42,5

Сухой вес, т 39,7

Длина, мм:

- с пушкой вперед 9656

- корпуса 6982

Ширина, мм 3589

Высота по крышу башни, мм 2219

Клиренс, мм 451

Ср. уд. давление на грунт, кг/см2 0,865

Двигатель:

- тип газотурбинный ГТД-1000ТФ

- разработчик НПО им. Климова

- изготовитель Калужский

моторостроительный завод -максимальная мощность,л.с. 1100

Приводы трансмиссии:

- тип гидравлические

- разработчик ЦНИИАГ

Ходовая часть:

- тип гусеницы.. с резиновыми беговыми дорожками и резинометаллическими шарнирами

- механизм натяжения червячный

- опорные катки с резинов. бандажами

- подвеска индивидуальная торсионная

Запас топлива, л 1100+700

Удельная мощность, л.с./т 25,8

Максимальная скорость, км/ч 70

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 32

- крен, град 30

- ров, м 2,85

- стенка, м 1,0

- брод, м 1,2 (с ОПВТ -5)

Бронирование противоснарядное многослойное комбинированное

Средства постановки дымзавес ТДА, 8 х 902Б

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка 2А46М-1

- боекомплект, выстрелов 38

Комплекс управл. вооружения 9К112-1

- разработчик КБ "Точмаш"

- дальность стрельбы, м 100-4000

- система управления полуавтоматическая радиокомандная

- тип ракет 9М112

Зенитный пулемет 12,7-мм НСВ

- боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ

- боекомплект, патронов 1250

Система управления огнем 1АЗЗ

Прицел-дальномер 1Г42

Ночной прицел ТПН-3-49 "Кристалл"

- разработчик... Красногорский завод им. С.А.Зверева

Стабилизатор вооружения 2Э26М

Радиостанция Р-123М

Танковый прицел-дальномер 1Г42 предназначен для наблюдения за полем боя и ведения прицельной стрельбы из пушки и спаренного с ней пулемета. Прицел-дальномер обеспечивает: ведение огня в комплексе со стабилизатором вооружения и баллистическим вычислителем; наблюдение за полем боя; стабилизация независимой от пушки линии прицеливания и наведения ее в вертикальной и горизонтальной плоскостях; измерение дальности до цели, индикацию цели в поле зрения наводчика и выдачу в баллистический вычислитель электрических сигналов, соответствующих измеренной дальности; ввод углов прицеливания в режиме "Аварийный" при ручном вводе дальности для бронебойного подкалиберного, кумулятивного, осколочно-фугасного снарядов и пулемета; производство выстрела из пушки и спаренного с ней пулемета от кнопок пульта управления; переброс линии прицеливания при нажатии кнопки целеуказания, расположенной на приборе ТКН-3, остановку ее в согласованном с линией прицеливание командирского прибора положении и разворот башни влево от кнопки механика-водителя; выработку сигналов, пропорциональных угловой скорости линии прицеливания по горизонту и вертикали, выдачу сигнала в баллистический вычислитель, аппаратуру управления комплекса 9К112-1 и стабилизатор вооружения; формирование светового пятна от бортового источника излучения управляемого снаряда в фокальной плоскости телеобъектива канала координатора при стрельбе управляемым снарядом в режиме "Основной"; подъем поля зрения канала координатора и его опускание по заданной программе в режиме "Стрельба с превышением".



Основной танк Т-80БВ с КУВ "Кобра"



Размещение блока ГШ-12 (передачи радиокоманд на ракету на танке Т-80Б


Проект основного танка "объект 478"

Проект основного танка объект 478"

Состояние эскизный проект 1976 года

Разработчик ХКБМ им. А.А.Морозова

Изготовитель з-д им.В.А.Малышева

Боевая масса, т 41,6 (43,26)

Длина, мм:

- с пушкой вперед 9648

- корпуса 7007

; Ширина, мм 3580

Высота по крышу башни, мм 2223

Клиренс, мм 514

Ср. уд. давление на грунт, кг/см2 0,85

Двигатель:

- тип дизель 6ТД (12ЧН)

- максимальная мощность, л.с 1000 (1250)

Запас топлива, л 1430 (1330)

Удельная мощность, л.с./т 24,4 (28,9)

Максимальная скорость, км/ч 70

Запас хода, км 677 (572)

Преодолеваемые препятствия:

- подъем, град 32

- крен, град 30

- ров, м 2,8

- стенка, м 0,8

- брод,м 2,0 (с ОПВТ -5)

Бронирование противоснарядное - комбинированное

С-ва. постан. дымзавес ТДА, "Туча" 1

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка Д-81-3(2А46М1)

- боекомплект, выстрелов 42

Комплекс управл. вооруж "Кобра"

- разработчик КБ "Точмаш"

- дальность стрельбы, м 100-4000 1

Зенитный пулемет 12,7-мм НСВТ

- боекомплект, патронов 450

Спаренный пулемет 7,62- мм ПКТ

- боекомплект, патронов 1500

Прицел-дальномер 1А42

Ночной прицел "Кристалл- ПА"

Стабилизатор вооружения "Вектор-4"

Радиостанция "Абзац Р/П" (P-173)

Начиная с 1976 г. и до настоящего времени, отечественные танки Т-64Б, Т-80Б и др. имеют приоритет над основными зарубежными образцами, они являются единственными в мире носителями управляемого вооружения, применяемого из штатных орудий. Это дает нашим танкам преимущество в борьбе с танками противника на больших дальностях, когда применять кумулятивные и подкалиберные снаряды малоэффективно или нецелесообразно. Кроме того, эти танки обладают возможностью борьбы управляемыми снарядами с боевыми вертолетами.

К настоящему времени комплекс 9К112 "Кобра", хотя и продолжает оставаться на вооружении Российских ВС, морально устарел. Для его замены еще с середины 70- х годов в разработке находились модернизированные варианты комплекса "Кобра": "Кобра-М" с ракетой 9М128 и "Агона" с ракетой 9М124.

Танковые комплексы управляемого вооружения "Кобра-М" 3,4 и "Агона" 3,6

Для модернизации основных отечественных танков Т-64Б (Т-64БВ) и Т-80Б (Т-80БВ), оснащенных комплексом управляемого вооружения "Кобра", в 1979 г. был создан ракетный комплекс "Кобра-М", в 1985 г. был создан ракетный комплекс "Агона"3. В качестве пусковой установки используется 125-мм гладкоствольная пушка типа 2А46МТ.

Ракета КУВ "Кобра" ("Кобра-М") выполнена в модульной двухотсечной компоновке. В переднем отсеке находится боевая часть и двигательная установка, в заднем аппаратура управления и метательное устройство. Такая конструкция снаряда позволяет наращивать могущество боевой части в широких пределах.

Еще в середине 70-х гг. прорабатывался вариант дальнейшего совершенствования танка "объект 478М", были выполнены проектные проработки. В качестве ракетного вооружения танка рассматривались комплексы "Кобра-М" и "Агона". На танке предполагалось также использовать комплекс активной защиты "Шатер", который обороняет сектор по курсу 200 град, (кол-во кассетных выстрелов - 20 шт., вероятность поражения снарядов 0,7-0,8).



Ракета "Кобра-М"


Один на вариантов ракеты "Агона"

Основные характеристики комплекса Кобра-М ( Агона )

Разработчик КБ "Точмаш"

Главный констр А.Э.Нудельман

Код НАТО АТ-8 Songster

Тип комплекса противотанковый

Танки-носители Т-64БД-64БВ, Т-80Б,Т-80БВ

Состояние "Кобра-М" на вооружении с 1979М981 4 гг., "Агона" на вооружении с 1988 года 4

Тип ракеты 9М1282 (9М1241)

Дальность стрельбы, м 100-4000 3 (100-5000 1)

Тип боевой часта тандемная кумулятивная 2

Система управления .. полуавтоматическая

командная по радиолинии с оптической обратной связью

Средняя скорость полета, м/с 350 3

Длина собранной ракеты, мм 950 1 (955 1)

Макс, диаметр корпуса, мм 125 (100 1)

Стартовый вес, кг 23,2 (23,5 1)

Масса выстрела, кг 26,33 (26,7 2)

Двигатель РДТТ

Скорость наземной цели, км/ч до 75

Скорость воздушн. цели, км/ч до 300

Бронепробиваемость, мм 650 6 -700 1,2 (900 1)

Время производства выстрела, с 210-30

Вероятность поражения цели 0,8

Тип стрельбы с места и хода

1 T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

2 М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

3 В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

4 М.Растопшин, А.Солопов "Особенности развития отечественных противотанковых ракетных комплексов" - "Техника и вооружение", 9 -2000

5 В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

6 Ангельский Р.Д. "Отечественные противотанковые комплексы" - М: ACT - "Астрель", 2002 г.

Танковые комплексы управляемого вооружения 9К116 "Бастион ", 9К116-1 "Шексна" и "Басня-2"

Модернизация средних танков Т-55 (Т-55А) и Т-62 была задана Конструкторскому бюро транспортного машиностроения в г. Омске Постановлением ЦК КПСС и СМ СССР от 25 июля 1981 г. №720- 205. Одним из основных ее элементов стал комплекс управляемого вооружения (КУВ) 9К116-1 "Бастион" (9К116-2 "Шексна") с ракетой 9М117, который создавался в КБ приборостроения (главный конструктор А.Г.Шипунов). Танковые КУВ создавались на базе комплекса "Кастет" с ракетой 9М117 для противотанковой пушки МТ-12, испытанного и принятого на вооружение в 1981 г.

Ракета 9М117 от КУВ "Кастет" стала унифицированной для различных вариантов выстрелов 100-115 мм орудий модернизированных средних танков Т-55(Т-55А), Т-62. Изменения коснулись в основном гильз с метательным зарядом, которые были спроектированы под каморы 100- и 115-мм пушек этих танков. При использовании ракеты 9М117 в комплексе "Шексна" она оснащалась опорными поясками для обеспечения движения по стволу большего калибра. Танковая аппаратура управления "Волна" была создана на базе наземной аппаратуры комплекса "Кастет" с самыми минимальными доработками. Объем дополнительно размещаемой на танках аппаратуры составил всего 47 литров.

Комплекс "Бастион" ("Шексна") предназначен для повышения боевых характеристик танков Т-55 и Т-55 А (Т-62) и поражает управляемой ракетой, выстреливаемой из ствола пушки, с места и с коротких остановок современные танки, оснащенные динамической защитой, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскоростные низколетящие вертолеты на дальностях до 4000 м.

Средний танк Т-55М (Т-55AM) был создан на базе Т-55 (Т-55А) путем крупной модернизации. Основным вооружением танка стал КУВ "Бастион". На башне установлены экраны из многослойной комбинированной брони, дополнительное комбинированное бронирование имеет и лобовая часть корпуса. Танк оснащен резиновыми бортовыми экранами и дополнительным бронированием днища корпуса под местом механика-водителя.



Ракета 9М117 и выстрел ЗУБК10-1


Ракета 9М117 и выстрел ЗУБК10-2


Ракета 9М117 и выстрел ЗУБК10 3

На другом модернизированном варианте танка Т-55АД был дополнительно размещен так же КУВ "Бастион", бронированы корпус и днище танка, установлен комплекс активной защиты, защищающий танк в секторе 40 град, по горизонтали. В комплекс активной защиты входит выстрел ЗУОФ14. Вариант танка с дизелем В-46-5М имеет обозначение Т-55АД-1. Некоторые танки Т-55 АД не оснащались дымовыми мортирами.

Еще одиним вариантом модернизации танков Т-55 и Т-55А стали Т-55МВ и Т-55АМВ. На танках кроме КУВ "Бастион" дополнительно установлена навесная динамическая защита башни, корпуса и бортовые экраны, а также дополнительно бронировано днище. Вариант танка с дизелем В-46-5М получил обозначение Т-55МВ-1.

Для повышения эффективности стрельбы пушка Д-10Т2С' всех модернизированных вариантов танков Т-55М (Т-55АМ) была оснащена теплозащитным кожухом. Ее подкалиберный снаряд на дальности 2000 м пробивал 100 мм броню под углом 60 град, к нормали, а кумулятивный на дальности 900 м - 150 мм под тем же углом. Существенное повышение боевых возможностей танка было достигнуто за счет внедрения на нем управляемого ракетного вооружения "Бастион" с выстрелом ЗУБК10-1 с противотанковой ракетой 9М117. Управляемый снаряд обеспечивал пробивание брони 275 мм под углом 60 град, при времени полета на максимальную дальность в 4000 м - 11,5 с. Для управления ракетой применяется полуавтоматическая система управления по лазерному лучу 9С58, встроенная в ночной прицел наводчика 1К13. На танке установлен баллистический вычислитель БВ-55.

Основные характеристики комплексов ’Бастион", "Шексна" и "Басня-2"

Разработчик КБ Приборостроения

Главный констр А.Г.Шипунов

Изготовитель Туламашзавод

Код НАТО АТ-10 Songster

Тип комплекса для поражения бронированных целей, огневых точек и других малоразмерных целей

Носитель Т-55М,Т-55АМ, Т-62М, БМП-3,БМП-ЗМ

Состояние ... КУВ "Бастион", "Шексна" на вооружении с 1983 г.4, "Басня" - с 1987 г.

Тип ракеты 9М117, 9М117М "Кан", 9М117М1" Аркан"

Дальность стрельбы, м:

- ракетой 9М117 100-4000 4

- ракетой 9М117М1 100-5500

Средняя скорость полета, м/с 300 3 4 ~375

Скорость цели, км/ч. 60

Время полета на максим, дальности, с 13,5

Бронепробиваемость, мм:

- ракетой 9М117М 700 2 -800

- ракетой 9М117  550-600

Вероятность попадания 0,8

Боевая часть (ракета 9М117М).. тандемная кумулятивная 9М136М

Боевая часть (ракета 9М117)... кумулятивная 9М136

Система управления:

- тип.... полуавтоматическая по лазерному лучу, помехозащищенная

- органы управления ... аэродинамические рули

- рулевой привод воздушно-динамический закрытого типа

Тип старта .. из орудия-пусковой установки за счет вышибного заряда

Длина выстрела, мм:

- ЗУБК-10-1, ЗУБК-10-2 1138 (1140)

- ЗУБК-10-З 1200

- ЗУБК-10М-З 1238 (1240)

Длина ракеты, мм 1084 2 3

Размах крыльев, мм 255 2

Макс, диаметр корпуса, мм 100

Стартовый вес, кг 17,6 3 (19,4)

Тип выстрела ЗУБК10-1 (ЗУБК10М-1), ЗУБК10-2 (ЗУБК10М-2) и ЗУБК-10-3 (ЗУБК-10М-3)

Вес выстрела, кг:

- ЗУБК10-1 (М) 25 3 (26,7-27)

- ЗУБК10-2 (М) 28 (30,5)

- ЗУБК10-3 (М) 22 (23,4)

- ЗУБК23-1 27,5

- ЗУБК23-2 28

- ЗУБК23-3 24,5

Вышибной заряд пороховой

Маршевый двигатель:

- тип РДТТ

- число сопел 2

Время перехода в походное положением. 5

Время боеготовности,с 120

Высота применения над

уровнем моря, м 3000

Температура применения, °С ±50

Время производства выстрелам 1,8

Способ ведения стрельбы .... с места и с коротких остановок

Пусковая установка КУВ "Бастион":

Разработчик ОКБ-9

Тип 100-мм стабилизированная в двух плоскостях пушка Д-10Т2С

Калибр, мм 100

Выстрел с ракетой 9М117 (M1)... ЗУБК-10-1 (ЗУБК23-1)

Тип заряжания ручное

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до+16

Шасси .. Т-55М,Т-55AM и их модификации

Пусковая установка КУВ "Шексна":

Разработчик ОКБ-9

Тип 115-мм стабилизированная в двух плоскостях пушка У5-ТС

Калибр, мм 115

Выстрел с ракетой 9М117 (Ml)... ЗУБК-10-2 (ЗУБК23-2)

Тип заряжания ручное

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до +16

Шасси Т-62М и его модификации

Пусковая установка КУВ "Басня-2":

Разработчик КБ Приборостроения

Тип 100-мм стабилизированное в двух плоскостях полуавтоматическое орудие- пусковая установка 2А70

Калибр, мм 100

Выстрел с ракетой 9М117 (M1)... ЗУБК-10-З (ЗУБК23-3)

Боекомплект 8

Тип заряжания ручное

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до+16

Аппаратура управления:

Прицел-прибор наведения:

Тип 1К13 (1К13-2) с лазерным каналом

Дальность обнаружения и опознавания неподвижных и движущихся целей, м:

- в дневном режиме 5000

- в пассивном ночном режиме 800

- в активном ночном режиме 1200

Увеличение визирного канала, кратн.:

- дневого 8

- ночного 5,6

Поле зрения визирного канала, град.:

- днем 5

- ночью 6,75

Преобразователь напряжения 9С831

Тренажер:

Тип 9Ф618 и его модификации

Изготовитель ОАО "Тулаточмаш"

Пульт для проверки выстрела:

Тип 9В890 и его модификации

Изготовитель ОАО "Тулаточмаш"

1 "Военный парад" июль-август 1997

2 T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

3 "Тульские выстрелы" - "Красная звезда" от 28 февраля 1998 года

4 В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

5 "Модернизация оекомпекта БМП-3" - "Военный Парад" июль-август 1999

6 BTR-90, стенд на выставке вооружений в Абу-Даби, 2001 г.



Выстрел ЗУБК10-1:

1 - управляемая ракета 9М117; 2 - гильза; 3 - вышибной заряд; 4 - электровоспламемитель 9X436; 5 - воспламенитель 9X295; 6 - поясок



Выстрел ЗУБК 10-2:

1 - выключатель, 2 - ракета 9М117, 3 - гильза, 4 - -бугель, 5 - вышибной заряд 9X930, 6 - воспламенитель 9X295, 7 - электровоспламенитель 9x436

Модернизированные танки Т-55 и Т-55AM приняты на вооружение Советской Армии постановлением ЦК КПСС и СМ СССР от 6 апреля 1983 г. №288-1 18. Модернизация танков Т-55 (Т-55А) проводилась с 1981 г. на танкоремонтных заводах МО СССР. Модернизированный двигатель В-55У изготовлялся ПО "Челябинский тракторный завод имени В.И.Ленина" Минсельхозмаша.

Одновременно был создан вариант танка Т-55М-1, на котором установлен более мощный дизель В-46-5М. Вариант танка Т-55АМ с двигателем В-46-5М получил индекс Т-55АМ-1. При необходимости танки типа Т-55М (Т-55AM), как и основной вариант Т-55 (Т-55А), могли транспортироваться по воздуху самолетами Ан-22 и Ил-76.

Модернизированный вариант танка Т-62 с КУВ "Шексна" получил обозначение Т-62М. На нем установлены дополнительная броневая защита башни, корпуса и днища, резинотканевые бортовые противокумулятивные экраны. Введена гусеница от танка Т-72. На танке установлены лазерный дальномер КТД-2 (КТД-1), баллистический вычислитель БВ-62, модернизированный стабилизатор вооружения "Метеор- М". Пушка имеет теплозащитный кожух.

Стабилизатор вооружения "Метеор-М" служит для обеспечения ведения эффективного огня из пушки и спаренного с ней пулемета с ходу и коротких остановок, ограничения максимальной угловой скорости горизонтального наведения до 3 град/с в режиме стрельбы управляемыми ракетами, для наведения прицельной марки на цель, слежения за целью, удержания прицельной марки на цели и исключения целеуказания от командира при стрельбе управляемыми ракетами.

Вариант с двигателем В-46-5М получил индекс Т-62М-1, без комплекса управляемого вооружения -Т-62М1 (с двигателем В-46-5М танк называется Т-62М1-1), без комплекса управляемого вооружения и без дополнительного бронирования корпуса - Т-62М1-2 (с двигателем В-46-5М он называется Т-62М1-2-1). На некоторых танках Т-62М устанавливался противонейтронный подбой на башне.

Другой модернизированный вариант танка Т-62 с КУВ "Шексна" получил обозначение Т-62МВ. На танке установлена навесная динамическая защита, теплозащитный кожух на пушке, дополнительно бронировано днище и установлены бортовые резиновые экраны толщиной 10 мм. На танке Т-62МВ установлены система управления огнем "Волна", лазерный дальномер КТД-2, баллистический вычислитель БВ-62 и применена гусеница с резино-металлическим шарниром. Вариант танка с дизелем В-46-5М получил обозначение Т-62МВ-1.



Ракета 9МП 7 выстрела ЗУБК10-2 в полете:

1 - блок рулевого привода; 2 - руль; 3 - боевая часть 9Н136М; 4 - маршевая двигательная установка; 5 - корпус; 6 - блок питания; 7 - электронная аппаратура; 8 - гирокоординатор; 9 - блок связи; 10 - лопасти стабилизатора



Размещение аппаратуры комплекса 9K116-I в танке:

1 - прожектор Л-4; .2 - электронный блок, 3 - прицел 1К13; 4 - преобразователь напряжения 9С831: 5 - блок управления



Оптико-механический блок прицела - прибора наведения 1К13:

1 - рукоятка СТАБ. 3, 2 - механизм выверки по высоте, 3 - рычаг параллелограмма 4 - рукоятка ШТОРКА; 5 - фиксатор, 6-лампа ГОТОВ, 7-лампа ПЕРЕГРЕВ, 8 - кнопка ВОЗВРАТ: 9 - индикатор У, 10-индикатор СТАВ 3,11 - выключатель У, 12- индикатор НОЧЬ: 13 - индикатор ОБОГРЕВ, 14 - рукоятка переключения режимов работы, 15 - выключатель ОБОГРЕВ ОКУЛЯРА, 16 - выключатель ОБОГРЕВ БЗ, 17 - рукоятка установки углов прицеливания 18 - рукоятка переключения шкал, 19 - рукоятка ЯРКОСТЬ; 20 - скоба 21 - турель 22 - механизм выверки ночных режимов работы по направлению, 23 - рукоятка ВЫВЕРКА ПУ, 24 - рукоятка ДИАФРАГМА

Основные данные танка Т-55М ("объект 639")

Состояние принят на вооружение в 1983 году

Разработчик Омское КБТМ

Изготовитель ремонта, з-ды МО

Производство модернизация

Боевая масса, т 40,9

Сухой вес, т 38,1

Длина, мм:

- с пушкой вперед 8618

Ширина, мм 3526

Высота по крышу башни, мм 2350

Клиренс, мм 352

Ср. уд. давление на грунт, кг/см2 0,92

Преодолеваемые препятствия:

- подъем, град 30

- крен, град 30

- ров, м 2,7

- стенка, м 0,8

- брод, м 1,4(с ОПВТ-5)

Тип двигателя дизель В-55У

Максимальная мощность, л.с 620

Запас топлива, л 450

Удельная мощность, л.с/т 15,2

Максимальная скорость, км/ч 54

Бронирование, мм:

- тип комбинированное многослойное

- лоб корпуса 250

- лоб башни 490

Средства постановки дымовых завес ТДА, 8х902Б

Вооружение:

Тип орудия 100-мм танковая пушка Д-10Т2С

- боекомплект, выстрелов 43

Зенитный пулемет 12,7-мм ДШК-М

- боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ

- боекомплект, патронов 2250

Ракетное управляемое оружие:

- тип комплекса 9К116"Бастион"

- разработчик КБП

- дальность стрельбы, м 100-4000

- тип ракет 9М117

Стабилизатор вооруж 2-х пл. "Циклон М1"

- разработчик ЦНПИАГ

Прицел ТШСМ-32ПВ.1 К13

Лазерный дальномер КТД-2(КТД-1)

Дальномер:

Тип квантовый танковый КДТ-2 "Пурпур" (1Д16)

Изготовитель предприятия Белоруссии

Диапазон измеряемых

дальностей, м 500-4000

Точность измерения, м ±10

Прицел-прибор наведения: Тип 1К13 "Неман"

Изготовитель предприятия Белоруссии

Дальность, м:

- опознования днем 5000

- опознования ночью 500

- стрельбы управл. ракетой 4000

Увеличение, крат.:

- днем 8

- ночью 5,5

Угол поля зрения, град.:

- днем 5

- ночью 6,7

Точность стабилизации линии визирования в горизонтальной и вертикальных плоскостях, мрад 0,25

Радиостанция Р-173

Ракетный комплекс дает преимущества по дальности по сравнению с чисто пушечным танком в 2-2,5 раза, что может позволить танку Т-55 (Т-62) выиграть бой до входа в зону эффективного огня пушечного вооружения танков противника.

В состав комплекса "Бастион" ("Шексна") входят: выстрел ЗУБК10-1 (ЗУБК10-2) с ракетой 9М117 (ЗУБК10М-1 и ЗУБК10М-2 с ракетой 9М117М); прицел- прибор наведения 1К13 со встроенным лазерным каналом управления ракетой; преобразователь напряжения 9С831. Преобразователь напряжения 9С831 предназначен для питания излучателя 1К214 прицела от бортовой сети танка.

Выстрелы ЗУБК10-1 и ЗУБК10-2 представляют собой управляемую ракету 9М117 с кумулятивной боевой частью, за вальцованную в штатных гильзах 100- и 115-мм танковых выстрелов, в которой расположен вышибной заряд метательного устройства. Ракета 9М117 выполнена по аэродинамической схеме "утка". В качестве управляемых органов используются аэродинамические рули, расположенные в носовой части снаряда перед кумулятивной боевой частью. В ракете использован воздушнодинамический рулевой привод закрытой схемы с лобовым воздухозаборником. Несущими поверхностями являются крылья, раскрываемые специальным устройством. Твердотопливный двигатель ракеты имеет два косонаправленных сопла, расположенных в его передней части. Основные блоки бортовой аппаратуры системы управления расположены в хвостовой части.



Средним танк Т-55М с КУВ "Бастион"


Средний танк Т-55А с КУВ "Бастион'


Танк Т-55, оснащенный комплексом управляемого вооружения:

1 - прицел -прибор наведения; 2 - БП лампы; 3 - пульт управления; 4 - жидкостный бачок ППН; 5 - блок контакторов; 6 - аккумулятоные батареи 12СТ-70 (70М); 7 - выстрел с управляемым снарядом; 8 - усилитель исполнительного механизма; 9 - ВКУ-330-4; 10 - коробка ПКТ; 11 - ПАГ-1Ф; 12- сумка с магазинами АК; 13 - противогаз; 14 - осветитель Л-4 (Л-2ГМ); 15 - призма; 16- стабилизатор тока Л-4

Основные данные танка Т-62М ("объект 166М")

Состояние принят на вооружение Советской Армии в 1983 году

Разработчик Уральское КБТМ f

Изготовитель танкорем.з-ды МО

Производство модернизация)

Боевая масса танка с боекомплектом и

гусеницей с РМШ, т 42+1,5%

Сухой вес танка, т 39,41

Длина, мм:

- с пушкой вперед 9706

- корпуса 6630

Ширина, мм 3566

Высота, мм:

- по крышу башни 2286

- с зенитным пулеметом 3039

Дорожный просвет по днищу с противоминной защитой у первых подвесок с гусеницей РМШ, мм 397

Ср. уд. давление на грунт, кг/см2 0,855 (

Двигатель:

- тип дизель В-55У)

- максимальная мощность, л.с 620

Удельная мощность, л.с./т 16,4

Максимальная скорость, км/ч 54

Запас хода, км 450

Преодолеваемые препятствия:

- подъем, град 32

- крен, град 30

- ров, м 2,85

- стенка, м 0,8

- брод, м 1,4(с ОГ1ВТ-5)

Бронирование, мм:

- лоб корпуса 30+120+100

- лоб башни 60+230+200

Ср-ва пост дымзавес 8 х 902Б,ТДА

Экипаж, чел 4

Вооружение:

Тип орудия 115-мм танковая пушка

У5-ТС с теплозащитным кожухом

Боекомплект, выстрелов 42 (включая

ракеты)

Комплекс управляемого вооружения:

- тип 9К116-1 "Шексна"

- разработчик КБП

- дальность стрельбы, м 100-4000

- тип ракеты 9М117

Пулеметы:

- тип зенитного один 12,7-мм

крупнокалиберный ДШК-М или "Утес"

- боекомплект, патронов 300

- тип спаренного с пушкой . 7,62 -мм ПКТ

- боекомплект, патронов 3000

Система управления огнем "Волна"

Прицел танковый шарнирный телескопический ТШСМ-41У со стабилизацией поля зрения в вертикальной плоскости

Прицел-прибор наведения .... 1К13 "Неман"

Дальномер квантовый танковый КДТ-2

"Пурпур" (1Д16) или КДТ-1-1

Стабилизатор вооружения двухплоскостной электрогидравлический "Метеор-М1"

Радиостанция Р-173



Ракета 9М117


Средний танк Т-55АМВ с КУВ "Бастинон"


Средний танк Т-62М с КУВ "Шексна"


Средний танк Т-62МВ с КУВ "Шексна"

С ракетой 9М117 так же созданы комплекс "Басня-2" для боевой машины пехоты БМП-3. В состав комплекса входят: выстрел ЗУБК10-З с ракетой 9М117 (ЗУБК10М-З с ракетой 9М117М); прицел- прибор наведения 1К13-2 со встроенным лазерным каналом управления ракетой. БМП-3 так же оборудовалась баллистическим вычислителем 1В539 и лазерным дальномером 1Д14.

Появление на современных зарубежных танках динамической защиты потребовало от конструкторов КУВ разработки новых боевых частей. В КБ приборостроения был создан новый вариант ракеты 9М117М с тандемной кумулятивной боевой частью, которая позволяет преодолевать динамическую броню танков. Размещение дополнительного заряда увеличило длину ракеты на 22 мм и длину выстрела на 15 мм. В настоящее время ковровский Завод им. Дегтярева совместно с КБП ведет отработку модернизированных противотанковых ракет 9М117М для танковых пушек в 100, 105 и 115 мм[1 "Военный парад" июль-август 1997]. Серийное производство снарядов 9М117М с тандемной кумулятивной боевой частью в настоящее время освоено так же на АК "Туламашзавод"[3 М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998].

В КБ приборостроения создана ракета 9М117М1 с увеличенной дальностью для танков Т-55М, AM (выстрел ЗУБК23-1), Т-62М (выстрел ЗУБК23-2) и БМП-3, -ЗМ - выстрел ЗУБК23-3. Новый боекомплект включает в себя управляемый выстрел (улучшенный) с ракетой 9М117М1 "Аркан" с увеличенной дальностью стрельбы и доработанную систему управления огнем. Ракета 9М117М1 имеет повышенную бронепробиваемость основной боевой части и возможность преодолевать динамическую защиту современных зарубежных танков.

В 2001 г. на выставке в Абу-Даби был продемонстрирован новый российский бронетранспортер БТР-90, вооруженный 100-мм пушкой, 30-мм автоматической пушкой и 7,62-мм пулеметом ПКТ. В состав боезапаса 100-мм орудия входит выстрел ЗУБК23-3 с управляемой ракетой[6 "Каталог по бронетанковому вооружению", "Росвооружение"- 1997].

Основные танки Т-80У ("объект 219АС") и Т-80УД "Береза" ("объект 47 КУВ 9К119 "Рефлекс")

Основной танк Т-80У создавался в КБ Кировского завода (Генеральный конструктор Н.С.Попов) и ХКБМ им. А. А.Морозова (Генеральный конструктор И.Л.Протопопов) на базе опытных танков "объект 219А" и "объект 478" с середины 70-х годов с установкой встроенной динамической защиты и размещением ракетного комплекса "Рефлекс". Кировский завод создавал газотурбинный вариант танка, харьковское КБ - дизельный.

Разработка противотанковых комплексов "Рефлекс" и "Свирь" с ракетой 9М119 началась в КБ приборостроения с конца 80-х гг. для танков типа Т-80 и Т-72 соответственно. При разработке этих комплексов были использованы наработки по ракетному комплексу "Бастион" для танков типа Т-55. Совершенно новой была компоновка выстрела с раздельным заряжанием.

Комплекс 9К119 "Рефлекс" предназначен для повышения боевых характеристик танка Т-80 и поражает управляемой ракетой, выстреливаемой из ствола пушки, с места и с ходу современные танки, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскоростные низколетящие вертолеты на дальностях до 5000 м.

В состав комплекса "Рефлекс" входят: выстрел раздельного заряжания ЗУБК14 с ракетой 9М119; блок автоматики 9С517; информационный блок 9С516 преобразователь напряжения 9С831. Выстрел ЗУБК14 разделен на две части: ракету 9М119 и метательное устройство 9X949. По габаритам он соответствует штатному 125-мм осколочно-фугасному выстрелу типа ЗВОФ26.




Выстрел с управляемой ракетой 9 МП9


Основной танк Т-80У с КУВ "Рефлекс"


Установка прицела-дальномера прибора наведения 1Г46

Ракета 9М119 имеет твердотопливный двигатель с передним расположением двух косонаправленных сопел, который размещен в центральной части. Кумулятивная боевая часть размещена в задней части ракеты. Рулевые приводы с аэродинамическими рулями размещаются в передней части ракеты, основная часть аппаратуры управления - в хвостовой. Ракета оснащена пятиугольными серповидными складными крыльями, они установлены в хвосте ракеты. Для стрельбы при задымлении поля боя применяется способ стрельбы с превышением траектории.

Отработка новой системы управления оружием "Иртыш" и комплекса управляемого вооружения "Рефлекс" производилась на опытном танке "объект 219В", вариант танка Т-80Б. Испытания КУВ "Рефлекс" были завершены в 1985 году. После успешных испытаний эти системы устанавливались на газотурбинном и дизельном вариантах танка Т-80У (объект 219АС) и Т-80УД ("объект 478Б"). КУВ "Рефлекс" размещается так же на основном танке Т-90С. Кроме танков ракета 9М119 применена в комплексе "Разрыв" для 125-мм буксируемых противотанковых пушек 2А45М "Спрут-Б".

Опытная партия из 20 танков Т-80У ("объект 219АС") была выпущена в 1983 г., 9 из них были переданы на войсковые испытания5. Установочная партия машин "объект 487Б" была выпущена в конце 1985 г., в следующем году была выпущена небольшая партия танка Т-80УД. Серия началась с 1987 г. В 1988 г. танк Т-80УД был модернизирован. На нем установили встроенную динамическую защиту, доработали систему вождения. В начале 90-х гг. танк готовился к принятию на вооружение Советской Армии под индексом - Т-84. В дальнейшем обозначение Т-84 получил следующий вариант украинской модернизации танка Т-80УД. За время серийного производства для Вооруженных Сил Советского Союза было выпущено 800 танков Т-80УД. После распада СССР было произведено еще около 50 танков.

Комплекс "Рефлекс" дает преимущества по дальности по сравнению с чисто пушечным танком в 2-2,5 раза, что позволяет Т-80 выиграть бой до входа в зону эффективного огня пушечного вооружения танков противника.

Танки Т-80У и Т-80УД оборудованы встроенным устройством самоокапывания и предусмотрена возможность установки съемного колейного минного трала.

В 1990 г. Т-80У был оснащен новым газотурбинным двигателем ГТД-1250 мощностью 1250 л.с., удельная мощность возросла до 27,2 л.с./т.

В соответствии с Решением Комиссии СМ по военно- промышленным вопросам от 21 января 1977 г. для модернизированных танков началась разработка более мощного дизеля 6ТД-2 мощностью 1200 л.с. С 1983 г. начались испытания двигателя на опытных танках, в 1992 году началось его серийное производство. Двигатели 6ТД-2 устанавливаются на модернизированные танки Т-80УД и Т-84.

Один танк Т-80У вместе с ЗРС "Тунгуска" в октябре 1992 г. Государственной компанией "Спецвнештехника" был продан Великобритании через австрийскую фирму "Абиндер Инк" по цене в 10,7 миллионов долларов.

Впервые танк Т-80У демонстрировался за рубежом на выставке вооружений в Абу-Даби в 1993 г., где во время демонстрации танк пролетел по воздуху 13 метров. Танки Т-80У поставлены на греческую часть Кипра в количестве 41 экземпляра, где впервые они были показаны на параде в октябре 1996 г.

На базе танка Т-80У создано высокозащищенное транспортное средство "Ладога" для работы в чрезвычайных ситуациях и ликвидации последствий аварий и катастроф.

С октября 1996 г. Украина начала поставки танков Т-80УД ("объект 478БЭ", вариант танка с новыми конструктивными элементами от танка Т-84, включая сварную башню новой конструкции) в Пакистан, общий объем контракта включает 320 машин. До июня 1997 г. было поставлено 50 танков.

В настоящее время танк Т-80УД имеет улучшенную броневую защиту, усовершенствованный комплекс управления огнем, может работать при -40 до +55 град. С.

На базе танка Т-80УД созданы: командирский танк Т-80УДК; опытный "объект 478Д" с ночным прибором наблюдения ТПН- 4 "Буран-Э" и системой стрельбы осколочно-фугасными снарядами "Айнет", подрывающей их в заданной точке; опытные "объекты 478БК" ("Береза-Катанная") со сварной башней, изготовлено три машины; опытные танки - объекты "478ДУ" и "478ДУ2" с различными типами ходовой части (со стальными и обрезиненными катками)[4 "Приборы ночного видения из Ростова Великого" - "Военный парад", ноябрь-декабрь 1997].



Опытный танк "объект 219В"

Основные характеристики комплекса 9R119 "Рефлекс''

Состояние на вооружении с 1985 г.,

серия с 1983 года1 Разработчик  КБ Приборостроения

Изготовитель ракеты "Завод им. Дегтярева"1

Код НАТО АТ-11 Sniper

Тип комплекса противотанковый

Танк-носитель  Т-80УД-80УД, Т-80УМ/Т-90С

Тип ракеты.... 9М119 "Инвар" 2 (ТКБ-695)

Дальность стрельбы, м:

- по наземным целям 400-5000

- по воздушным целям до 5300

Максимальная скорость полета, м/с 800

Средняя скорость полета, м/с 350-400 2

Время полета на максимальную

дальность, с 16

Бронепробиваемость, мм до 700-800 2 3

Вероятность попадания 0,7-0,8

Боевая часть (ракета 9М119)   кумулятивная 9М1363

Система управления:

- тип полуавтоматическая по лазерному лучу, помехозащищенная

- органы управления аэродинамические рули

- рулевой привод воздушно-динамический закрытого типа

Тип старта из танковой пушки вышибным зарядом

Длина собранной ракеты, мм 695

Размах крыльев, мм 295 2

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 16,5

Тип выстрела ЗУБК14

Тип метательного устройства 9X949

- длина, мм 385

- вес, кг 6,8

Вес выстрела, кг 23,3

Маршевый двигатель:

- тип РДТТ

- число сопел 2

Аппаратура управления:

Прицел-прибор наведения 1Г46 с лазерным каналом

Блок автоматики 9С 517

Преобразователь напряжения 9С831

Информационный блок 9С516

Пусковая установка:

Тип 125-мм стабилизированная в двух

плоскостях пушка 2А46М1

Разработчик КБ Уралмашзавода

Изготовитель Пермский машзавод

Калибр, мм 125

Тип заряжания автоматическое

Углы наведения, град.:

- горизонтальный 360

-вертикальный от -5 до +16

Способ ведения стрельбы.... с места и с хода

Тренажер:

Тип 9Ф68 и 9Ф68М

Изготовитель О АО "Тулаточмаш"

Основные данные танка Т-80У (Т-80УД)

Состояние принят на вооружение

27 ноября 1984 году (в 1987 г.) Разработчик КБ-3 ЛКЗ (ХКБМ им. А.А.Морозова)

Изготовитель ЛКЗ и ОЗТМ (ХЗТМ)

Производство серия с 1985 года

Боевая масса, т 46,0 6

Сухой вес, т 43

Длина, мм:

- с пушкой вперед 9554 6 (9664)

- корпуса 7012 (7085)

Ширина, мм 3589

Высота по крышу башни, мм ... 221 5 (228 5)

Клиренс, мм 450 (515)

Ср. уд. давление на грунт, кг/см2 0,92 6

Площадь проекции, м2:

- лобовой 6 3

- бортовой 12,0 3

Двигатель:

- тип... газотурб. ГТД-1000ТФ или ГТД-1250 (дизель 6ТД)

- разработчик ... НПО им. Климова (ХКБМ)

- изготовитель Калужский

моторостроительный завод

- максимальная мощность, л.с. ..1100 или 1250 (1000)

Электотурбогенератор ГТА-18А 6

Запас топлива, л 1090+680 (740+560)

Удельная мощность, л.с./т 23,9 (21,7)

Максимальная скорость, км/ч 70 6 (60)

Запас хода, км:

- на основных баках 335 6

- на дополнительных баках 440 6 (560)

Преодолеваемые препятствия:

- подъем, град 32°

- крен,град 27

- ров, м 2,85 6

- стенка, м 1,0 6

- брод, м 1,8 (с ОПВТ -5) 6

Бронирование противоснарядное, комбинированное с встроенной динамической защитой "Контакт"

С-ва. постан. дымзавес ТДА,8х902Б

Экипаж, чел З 6

Вооружение:

Тип орудия 125-мм пушка 2А46М-1

- боекомплект, выстрелов 45 из них 28 в автомате заряжания 6

Комплекс управляемого вооружения .... 9К119 6

- разработчик КБП

- тип ракет 9М119 6

- дальность стрельбы, м 100-5000

- система наведения по лучу лазера

Зенитный пулемет 12,7-мм НСВ

- боекомплект, патронов 450

Спаренный пулемет 7,62-мм ПКТ

- боекомплект, патронов 1250

Система управлен. оружием 1А45 "Иртыш"

Прицел-прибор наведения 1Г46

Ночной прицел ТПН-4 "Буран-ПА" 4

- разработчик Красногорский завод им. С.А.Зверева

- изготовитель РОМЗ 4

Ночной прибор командира .. ТКН-4С "Агат-С" 4

- изготовитель РОМЗ 4

Стабилизатор вооружения электромеханический 2Э42 6

Баллистич. вычислитель электронный 6

Радиостанция Р-173

Радиоприемник Р-173П

1 "Военный парад" июль-август 1997

2 T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

3 М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

4 "Приборы ночного видения из Ростова Великого" - "Военный парад", ноябрь-декабрь 1997

5 В.Ильин "Основной танк Т-80" - " Техника и вооружение" №2-1998

6 "Каталог по бронетанковому вооружению", "Росвооружение"- 1997




Основной танк Т-80У



Основной танк Т-80У (Т-80УД) с двигателем 6ТД


Выстрел 8УБК14 с управляемой ракетой 9М119

В дальнейшем Т-84 предполагается оснащать более совершенным дизельным двигателем 6ТД-3 мощностью 1500 л.с.

Для танка Т-84 создается украинская 125-мм пушка КБА-3, предназначенная для замены российской 2А46М1. Орудие создается киевским НПО "Большевик" и сумским предприятием "Гидропривод".

Белорусские предприятия предлагают установить на танк Т-84 ночной тепловизионный прицел "Лань".

В начале 1999 г. танки Т-84 участвовали в тендере для греческих вооруженных сил. По результатам этих испытаний танк был доработан, получил обозначение Т-84У.

На этом танке установлена новая динамическая защита с более высокими характеристиками, изменена лобовая деталь корпуса. На Т-84У применены гусеницы с башмаками, адаптированными для асфальта (в зависимости от варианта исполнения - съемные или несъемные), из полимерного материала.

На базе танка Т-84 создана бронированная ремонтно-эвакуационная машина БРЭМ-84.

На международной выставке вооружений IDEX 2001 украинские конструкторы из харьковского КБМ им. А.А.Морозова представили боевую машину пехоты, изготовленную на базе основного Т-84. В свое время подобная боевая машина была создана в Израиле, это был танк "Меркава".

Новая украинская машина для выхода десанта имеет в задней части специальный закрытый люками проход. Десант составляет пять человек, еще три человека - экипаж танка. В основном вооружение танка сохранено, несколько уменьшен боезапас 125-мм пушки - с 42 до 30 выстрелов.

Модернизированный танковый комплекс управляемого вооружения с ракетой 9М119М "Инвар" 5 6

Для поражения современных зарубежных танков с динамической защитой в КБ приборостроения для КУВ "Рефлекс" и "Свирь" был создан новый вариант ракеты 9М119М "Инвар" с тандемной кумулятивной боевой частью, которая позволяет преодолевать динамическую броню танков. Габариты ракеты и выстрела не изменились.

В состав комплекса входят: выстрел ЗУБК20 с ракетой 9МП9М (ЗУБК14 с ракетой 9М119); блок автоматики 9С517; информационный блок 9С516 преобразователь напряжения 9С831. Для стрельбы при задымлении поля боя применяется способ стрельбы с превышением траектории.

Выстрел ЗУБК20 с управляемой ракетой 9М119М раздельного заряжания предназначен для поражения объектов бронетанковой техники, в том числе, оснащенных динамической защитой, малоразмерных целей типа ДОТ, ДЗОТ, низколетящих малоскоростных атакующих воздушных целей и целей, находящихся на водной поверхности. Система управления - полуавтоматическая, помехозащищенная, по лучу лазера. Запуск выстрела ЗУБК20 производится из гладкоствольных пушек типа 2А46 комплекса 9К119 танков Т-72С, Т-80У, Т-90С, как с места, так и при движении танка. Интервал температур эксплуатации от +50° С до - 50° С. Выстрел является эффективным оружием в условиях оптической видимости целей при любых погодных условиях, а также в условиях сухого и влажного тропического климата.




Выстрел ЗУБК20 с управляемой ракетой 9М119М

Основные характеристики ракеты 9М119М

Разработчик КБ Приборостроения

Изготовитель ’’Завод им. Дегтярева"1

Код НАТО АТ-11 Sniper

Тип комплекса противотанковый

Танк-носитель Т-80У,Т~80УД, Т-80УМ,Т-90С

Состояние на вооружении с 1989 года 6, серия с 1993 года

Тип ракеты 9М119М 6

Дальность стрельбы, м 1 00-5000 4

Средняя скорость полета, м/с 350-400 2

Время полета на максимальную

дальность, с 17,6 4

Боевая часть тандемная кумулятивная 9М136М 3

Длина собранной ракеты, мм 695

Размах крыльев, мм 295 2

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 17,2 4

Тип выстрела ЗУБК20

1 "Военный парад" июль-август 1997

2 T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

3 М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

4 "Выстрел ЗУБК20 с управляемой ракетой 9М119М", рекламный проспект ОАО "Завод им. В.А.Дегтярева", МАКС-99

5 "Рулевой привод для ракет комплексов высокоточного оружия" - "Военный Парад" январь-февраль 2000

6 М.Растопшин, А.Солопов "Особенности развития отечественных ПТРК" - "Техника и вооружение" №9 -2000

Основной танк Т-72Б ("объект 184") с танковым комплексом управляемого вооружения 9К120"Свирь"

Танк создан в Уральское КБТМ (главный конструктор В.Н.Венедиктов) на базе основного танка Т-72 А. Он отличается от последнего установкой комплекса управляемого вооружения "Свирь" с лазерным наведением и навесных контейнеров динамической защиты системы "Контакт", нового более мощного двигателя, улучшенного стабилизатора вооружения и внедрением других мероприятий.

Разработка комплекса "Свирь" с ракетой 9М119 началась в КБ приборостроения с конца 80-х гг. вместе с комплексом "Рефлекс" для танка Т-80У. Комплекс "Свирь" предназначен для повышения боевых характеристик танка Т-72 и поражает цель управляемой ракетой, выстреливаемой из ствола пушки, с места и с коротких остановок современные танки, оснащенные динамической защитой, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскорстные низколетящие вертолеты на дальностях до 4000м.

В состав комплекса входят: выстрел ЗУБК14 с ракетой 9М119 (ЗУБК20 с ракетой 9М119М); прицел-прибор наведения 1К13 со встроенным лазерным каналом управления ракетой; преобразователь напряжения 9С831.

Для наведения управляемых ракет 9М119 на танке применен прицел-дальномер 1К13 "Неман", который предназначен для ведения наблюдения из танка, поиска, обнаружения цели ночью и днем, обеспечения прицельной стрельбы из орудия штатными снарядами и спаренного пулемета в ночных условиях, стрельбы из орудия управляемыми снарядами в дневное время.




Основной танк Т-72Б с КУВ "Свирь"

Комплекс дает преимущества по дальности по сравнению с чисто пушечным танком в 2-2,5 раза, что может позволить танку Т-72Б (Т-72С) выиграть бой до входа в зону эффективного огня пушечного вооружения танков противника.

На рубеже 90-х гг. на основе анализа тенденций развития мирового танкостроения и результатов использования танков в ряде локальных конфликтов была разработана концепция последней модификации танка Т-72, направленная на повышение огневых возможностей поражения противника на максимально-предельных дальностях, а также обеспечение выживаемости танков на поле боя при воздействии на него противотанковых средств противника.

В конструкции танка Т-72Б эти вопросы решены на основе новых технических разработок российского танкостроения. Увеличение дальности поражения танков и других целей артиллерийскими выстрелами достигается существенным улучшением точностных характеристик танковой пушки за счет увеличения жесткости и уменьшения кривизны и разностенности ствола; повышением точностных параметров стабилизации пушки при стрельбе и введением в систему управления огнем аппаратуры, учитывающей отклонения условий стрельбы от нормальных, в том числе: направления и скорости ветра, барометрического давления и температуры воздуха, температуры заряда, износа канала ствола пушки, бокового крена танка и других факторов.

С целью обеспечения уверенного превосходства над всеми существующими танками по дальности поражения на танке Т-72Б применен комплекс управляемого по лучу лазера реактивного снаряда 9М119 с кумулятивной БЧ, запускаемого через ствол орудия - пусковой установки и обеспечивающего вероятность попадания до 0,8 при стрельбе на дальность 4 км. Наличие этого комплекса обеспечивает танку Т-72Б возможность поражать танки противника на таких дальностях, которые находятся вне зоны эффективной досягаемости орудий зарубежных танков.

В отличие от Т-72А на танке Т-72Б был повышен уровень противорадиационной защиты за счет применения подбоя и надбоя, системы коллективной защиты и локальной защиты членов экипажа. Машина оборудована системой защиты от напалма, на ней установлено быстродействующее противопожарное оборудование ЗЭ13 "Иней". Танк Т-72Б, как и все танки типа Т-72, оснащен оборудованием для самоокапывания и устройством для навешивания минного трала КМТ-6. Для запуска двигателя зимой на танке предусмотрена система подогрева.

Танк Т-72Б оснащен оборудованием для подводного вождения, позволяющим преодолевать водные преграды глубиной до 5 м и шириной до 1000 м, без подготовки брод глубиной до 1,2 м и с 10-минутной подготовкой до 1,8 м.

Средства внешней связи обеспечивают связь на месте и при движении на дальности до 20 км.

В 1988 г. машина была модернизирована. На танке установили встроенную динамическую защиту. На базе танка разработан экспортный вариант Т-72С. Один из образцов танка Т-72 в 1987 г. приобретен США и проходил испытания на полигоне фирмы "Крайслер".

Основные характеристики комплекса 9К120 'Свирь"

Состояние на вооружении с 1985 г.,

серия с 1983 года 1

Разработчик КБ Приборостроения

Изготовитель ракеты ГП "Завод им. Дегтярева" 1

Код НАТО АТ-11 Sniper

Тип комплекса противотанковый

Танк-носитель Т-72Б,Т-72С

Тип ракеты 9М119(9М119М)

Дальность стрельбы, м 100-4000

Максимальная скорость полета, м/с 800

Средняя скорость полета, м/с 350-400 2

Время полета на максим, дальности, с .. 11,7-12

Бронепробиваемость, мм 700-800

Вероятность попадания 0,8

Боевая часть:

- ракета 9М119М) .. тандемная кумулятивная

- ракета 9М119 кумулятивная

Система управления:

- тип . ....полуавтоматическая по лазерному лучу, помехозащищенная

- органы управления аэродинамические рули

- рулевой привод воздушно-динамический закрытого типа

Тип старта . из танковой пушки вышибным зарядом

Длина собранной ракеты, мм 695

Размах крыльев, мм 295 2

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 16,5(17,2)

Тип выстрела ЗУБК14 (ЗУБК20)

Тип метательного устройства 9X949

Вес выстрела, кг 23,3(23,4-24,3)

Двигатель РДТТ

Аппаратура управления:

Прицел- прибор наведения 1К13-49 с лазерным каналом

Преобразователь напряжения 9С831

Пусковая установка:

Тип 125-мм стабилизированная в двух плоскостях пушка 2А46М

Разработчик КБ Уралмашзавода

Изготовитель Пермский машзавод

Калибр, мм 125

Тип заряжания автоматическое

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до +16

Способ ведения стрельбы с места и с коротких остановок

Тренажер:

Тип 9Ф68 и 9Ф68М

Изготовитель ОАО "Тулаточмаш"

Основные данные танка Т-72Б

Состояние принят на вооружение в 1985 году

Разработчик Уральское КБТМ

Изготовитель "Уралвагонзавод"

Производство серия с 1985 года

Боевая масса, т 44,5

Сухой вес, т 41,9

Длина, мм:

- с пушкой вперед 9530

- корпуса 6860

Ширина, мм 3770

Высота по крышу башни, мм 2226

Клиренс, мм 490

Ср. уд. давление на грунт, кг/см2 0,9

Площадь проекции, м2:

- лобовой 6 3

-бортовой 12,0 3

Двигатель:

- тип V-образный многотопливный 4-х тактный дизель В-84-1 (В-84М)

- макс, мощность, л.с 840

- система охлаждения жидкостная

- тип топлива ДЛ, ДЗ, ДА, Т-1, ТС-1, Т-2, А-66 и А-72

- система пуска страртер и сжатым воздухом

Трансмиссия  механическая, планетарная

- входные редуктрора 1

- бортовые коробки передач 2

- бортовые редуктора - 2

Приводы трансмиссии:

- тип гидравлические

- разработчик ЦНИИАГ

Ходовая часть:

- подвеска .... индивидуальная торсионная с гидроамортизаторами повышенной энергоемкости рычажно-лопастного типа на 1 -м, 2-м и 6-м узлах подвески каждого борта

- динам, ход опорн. катков, мм 325

- опорные катки ... сдвоенные с наружним обрезинованием

- поддерживающие катки с внутренней аммортизацией

Запас топлива, л 1200+400

Удельная мощность, л.с./т 18,9

Максимальная скорость, км/ч 60

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,2 (с ОПВТ -5)

Бронирование противоснарядное комбинированное с навесной динамической защитой, состоящей из 227 навесных контейнеров динамической защиты (из них 61 на корпусе) Средства постановки дымзавес:

- за счет двигателя ТДА

- система пуска гранат 8х902Б "Туча"

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка 2А46М

- разработчик Уралтрасмаш

- изготовитель ПО "Баррикады"

- боекомплект, выстрелов 45

Комплекс управляемого вооружения 9К120

- разработчик КБП

- ракета 9М119, 9М119М

- дальность стрельбы, м 100-4000

- система наведения по лазерн. лучу

Зенитный пулемет 12,7-мм НСВ

- боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ

- боекомплект, патронов 2000

Система управления оружием 1А40-1

Прицел-дальномер лазерный ТПД-К1

Прицел-прибор наведения:

Тип 1К13-49 "Неман"

Дальность, м:

- опознования днем 5000

- опознования ночью 500

- стрельбы управл. ракетой 4000

Увеличение, крат.:

- днем 8

- ночью 5,5

Угол поля зрения, град.:

- днем 5

- ночью 6,7

Точность стабилизации линии визирования в гризонтальной и вертикальных плоскостях, мрад 0,25

Стабилизатор вооружения 2-х пл. 2Э42-2

- изготовитель Ковровский электромеханический завод

- время непрерывной работы, ч 4

- масса, кг 225

Радиостанция Р-173

Радиоприемник Р-173П

Танковое переговорное устр Р-174

1 "Военный парад" июль-август 1997

2 T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

3 М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

Основной танк Т-90С 1 3 8 ("объект 188" 5 6)


Танк создан в Уральском КБТМ (главный конструктор В.И.Поткин 4) на базе танка Т-72Б с учетом возросших требований современного боя, основной упор был сделан на повышение боевой эффективности. В частности система управления огнем была доведена до уровня танка Т-80У. Танк разрабатывался с 1985 г. Первоначально "объект 188" имел официальное наименование Т-72БУ (Т-72Б усовершенствованный) 6. На танке Т-90С (наименование "объекта 188" после принятия на вооружение) отделение управления размещено в передней части корпуса, боевое отделение - в центральной, моторно-трансмиссионное с поперечным расположением двигателя - в кормовой. Корпус танка Т-90 сварной, днище штампованное, верхняя лобовая деталь многослойная со встроенной динамической защитой 6. Башня литая с комбинированной броней в передней части, на ней установлены блоки динамической защиты.

На танке установлена 125-мм гладкоствольная пушка повышенной точности стрельбы с встроенной системой выверки и быстросъемным стволом. Из пушки - пусковой установки применяются как обычные снаряды, так и управляемые ракеты. Ракеты танк может применять с места и с хода при скорости до 30 км/ч по неподвижным и движущимся целям на дальностях от 100 до 5000 м. В качестве дополнительного вооружения на танке установлен спаренный с пушкой 7,62-мм пулемет и 12,7-мм зенитно-пулеметная установка закрытого типа.

На танке Т-90 установили модернизированный комплекс управления оружием 1А45Т "Иртыш" от танка Т-80У. В комплекс входят система управления оружием 1А42, комплекс управляемого вооружения 9К119 "Рефлекс" (выстрелы ЗУБК14 и ЗУБК20), другие системы. В систему управления огнем входят: прицел-дальномер - прибор управления с двухплоскостной стабилизацией поля зрения и цифровым баллистическим вычислителем, ночной прицел наводчика - оптико-электронный или тепловизионный, дневно-ночной прицельный комплекс командира, дублированное управление огнем, целеуказание наводчику от командира, устройство встроенной выверки прицела. Комплекс управляемого вооружения обеспечивает стрельбу управляемой ракетой с хода, с места и с коротких остановок.

ТанкТ-90С оснащен комплексом оптико-электронного подавления противотанковых управляемых снарядов с полуавтоматическими системами наведения - ТШУ-1 "Штора-1", системой автоматического кругового обзора, обнаружения и защиты танка от противотанковых снарядов с лазерными головками самонаведения, выносным датчиком ветра ДВЕ-БС, баллистическим вычислителем 1В528-1, ночными приборами ПНК-4С, ТКН-4С, ТВН-5, системой управления зенитным пулеметом 1Ц29 со стабилизацией в вертикальной плоскости. Комплекс оптикоэлектронного подавления обеспечивает противодействие ПТУР с обратной связью по трассеру и ПТУР с лазерными головками самонаведения. Он усилен системой обнаружения лазерного облучения.

Танк Т-90 имеет: защиту от бронебойных подкалиберных снарядов и кумулятивных средств поражения; встроенную динамическую защиту; противорадиационную защиту; коллективную защиту от ОМП; быстродействующее противопожарное оборудование; мероприятия по повышению противоминной стойкости; камуфляж.

Основные данные така Т-90С

Состояние на вооружении с 1993 года 4

Разработчик Уральское КБТМ 4

Изготовитель .... ГПО "Уралвагонзавод"1 3

Производство ... серия с ноября 1993 года6 (с начала 90-х годов 3)

Боевая масса, т 46,5+2% 2 3 4 7

Длина, мм:

- с пушкой вперед 9530 2

- корпуса 6860 2

Ширина, мм 3780 6

Высота по крышу башни, мм 2226 2

Высота линии огня, мм 1651 6

I Клиренс, мм 470-490 6

Ср. уд. давление на грунт, кг/см2 0,91-0,94 2 6

Двигатель:

- тип 4-тактный многотопливный V-образный дизель В-84МС 4

- макс, мощность, л.с 840

- разработчик .. Челябин. СКБ "Трансдизель" 6

- система охлаждения жидкостное

Запас топлива, л 1600 (1200+500 6)

Удельная мощность, л.с./т 18,67

Скорость, км/ч:

- максимальная 55 3-60 6

- средняя по шоссе 49-50 6

Запас хода, км 500 3-700 6

Преодолеваемые препятствия:

- подъем и спуск, град 30 3 6

- крен, град 25 6

- ров, м 2,8 3

- стенка, м 0,8 3-1,0 6

- брод без подготовки, м 1,2 3

- брод с подготовкой, м 1,8 3

- с ОПВТ 5 2 3

Бронирование противоснарядное многослойное комбинированное с встроенной динамической защитой 3

Бортовые экраны резино-тканевые с 3-4 элементами встроенной динамической защиты на борт

Комплекс оптико-электронного подавления ТШУ-1-7 "Штора-1" 4 7

Система защиты от ПТУР с лазерн. самонаведением 3

Система защиты от ОМП ПАЗ аналогично танку Т-72Б с усилением противорадиционной защиты места механика-водителя 6

С-ва. постан. дымзавес ТДА,12х902Б

Противопажарн. оборудов.. ЗЭЦ13 "Иней" 6

Экипаж, чел З 2 3 7

Вооружение:

Тип орудия 125-мм пушка 2А46М 4 7(2А46М2 6)

- боекомплект, выстрелов 43 из них 22 в автомате заряжания карусельного типа 2 4 7

Комплекс управляемго вооружения 9К119 7

- разработчик КБП

- тип ракет 9М119, 9М119М

- дальность стрельбы, м 100-5000 7

Зенитный пулемет 12,7-мм НСВТ-12,7" с дистанционным управлением -1

- боекомплект, патронов 300 2 7

- прицел ПЗУ-7 6

Спаренный пулемет 7,62-мм ПКТ

- боекомплект, патронов 2000 2 7

Комплекс управленения оружием автоматизированный с дублированием управления огнем 1А45Т (1А45 7) "Иртыш" 6

Система управл. огнем 1А426 1

Прицел 1А43

Прицел-дальномер 1Г46 6

Ночной прицел .... ТПН4-49-23 "Буран-ПА" (или телевизионный прицел "Агава-2")

- разработчик Красногорский завод

- изготовитель РОМЗ

- дальн. стрельбы в активн. режиме, км .... 1,5 6

- дальн. стрельб, в пассивн. реж., км 1,2 6

Ночной прибор командира .. ТКН-4С "Агат-С" 6

- изготовитель РОМЗ

Стабилизатор вооружения 2-х плоcк. 2Э42-4 "Жасмин" 6

- вертикальный привод электрогидравлич.

- горизонт, привод электромеханический

Баллистический вычислитель 1В528-1 6

Датчик ветра ,.. ДВЕ-БС 6

Радиостанция Р-163-50У

Радиоприемник Р-163-УП

Для дистанционного подрыва ОФС применена система подрыва "Айнет" 6. На танке Т-90С, как и на его прототипе Т-72, в автомате заряжания находится 22 выстрелов. Боевые и технические характеристики Т-90С повысились в 1,5 раза по сравнению с танком Т-72С (Т-72Б). На Т-90 размещена генераторная установка с повышенной до 18 кВт мощностью. Танк имеет встроенное оборудование самоокапывания и устройство для крепления колейных минных тралов КМТ-6 и КМТ-7.

В 1989 г. прототип танка Т-90 вышел на Государственные испытания, машина прошла 14000 км со средней скорость 28 км/ч без поломок и отказов 6. Уже в 1991 г. танк был рекомендован к принятию на вооружение Советской Армии, но из-за развала СССР его доводили до серийного производства еще три года. Танк Т-90 принят на вооружение Российской Армии в 1993 г., серийно производится на "Уралвагонзаводе" с ноября 1992 г. К середине 1998 г. выпущено около 150 танков Т-90 6. Первый полк из 94 танков Т-90 был сформирован в 21-й Таганрогской Краснознаменной мотострелковой дивизии (СибВО), поступили они и в 5-ю гвардейскую Донскую танковую дивизию в Бурятии. Гособоронзаказ на 2000 г. предусматривал поставку в Вооруженные Силы России 30 танков Т-90.

В конце мая 1999 г. в Индию было отправлено три танка Т-90С для проведения национальных испытаний на полигоне в пустыне Тар (штат Раджастхан). К июлю 1999 года танки прошли более 2000 км и произвели более 100 выстрелов из основной пушки различными типами боеприпасов. Всего индийские войска намерены закупить 255 таких танков и в дальнейшем производить их по лицензии на заводе "Хэви виклз фэктори" в г. Адави. В августе 2000- го министр обороны Индии заявил об окончательном выборе для закупок российского танка Т-90С, предполагается приобрести 310 боевых машин.

В процессе серийного производства танки Т-90С оснащались новыми дизелями мощностью 1000 л.с. с газотурбинным наддувом 3.

Командирский танк Т-90СК создан на базе танка Т-90С с установкой на него дополнительной радиостанции Р-163-50К, танковой навигационной аппаратуры ТНА- 4-3 и автономного агрегата питания АБ-1- П2 84. Танк оснащен дополнительными средствами связи, и как прототип комплексом оптико-электронного подавления ТШУ-1 "Штора", а также датчиком ветра ДВЕ-БС, баллистическим вычислителем 1В528-1, ночными приборами типа ПНК-4С, ТКН-4С, ТВН-5, системой управления зенитным пулеметом 1Ц29 со стабилизацией в вертикальной плоскости.

Для установки на основных отечественных танках Т-90 и Т-80У, предлагается тепловизионный прицел САИОЭТ-2 взамен штатного прицела. Замена прицела на машине производится без ее доработки. Прицел САНОЭТ-2 предназначен для ведения стрельбы из штатной пушки и из спаренного с ней пулемета с места и с ходу наводчиком и командиром ночью и в любых погодных условиях. В состав прицела входят тепловизионная камера типа ALIS фирмы SAGEM, ТВ-монитор для наведения и ведения стрельбы, блоки зеркала и управления. Прицел сокращает время подготовки первого выстрела.

К настоящему времени на базе ракетного танка Т-90С разработаны и поставлены на серийное производство модернизированная инженерная машина разграждения ИМР-3 и ИМР-ЗМ, мостоукладчик МТУ-90, создана не имеющая аналогов в мире бронированная машина разминирования БМР-3.

1 Н.Малых "Танки Т-72: ретроспектива и перспектива" - "Военный парад" сентябрь-октябрь 1998

2 Exports catalogue of Russian Armament and Military Eguipment, Росвооружение, 1998

3 H.Малых "T-90C: новое поколение российских танков" - "Военный парад" март-апрель 1998

4 "Доминирующий на поле боя" - "Красная Звезда" от 20 июня 1998

5 А.Кащавцев "IDEX-97" - "Техника и вооружение" сентябрь 1997

6 А.Кащавцев "Т-90" - "Танко Мастер" №4-6 1998

7 "Основной боевой танк Т-90" - "Амейский сборник" №9-1997

8 "Дели тестирует Т-90С" - "Независимое военное обозрение" №19-1999

Танковая управляемая ракета "Комбат"

Украинские предприятия в начале 2000- х годов разработали новую противотанковую управляемую ракету (ПТУР) "Комбат". Она создана на базе российской ПТУР, поставленной на Украину в 1999 г. Новая ракета имеет систему управления с лазерным наведением и максимальную дальность стрельбы до 5000 м, которую ракета преодолевает за 16 с.

Украина для поставки в Индию предлагает новую противотанковую управляемую ракету "Комбат" собственной разработки. Официальное представление ПТУР для представителей министерства обороны Индии состоялось в августе 2001 г. Ракета предлагается для установки на индийские основные боевые танки типа Т-72 и "Арджун".

Индийская сторона готова закупить в течении двух лет до 2000 ПТУР с лазерным наведением. Это объясняется тем, что потенциальный противник, Пакистан, уже имеет украинские танки Т-80УД с подобными ПТУР. Окончательный выбор о поставщике ракет пока не сделан.

В 2001 г. Украина приняла на вооружение ПТУР "Комбат". Ракета может применяться с танков типа Т-72, Т-80УД и Т-84 при условии установки на них соответствующей системы управления вооружением.

Оглавление книги


Генерация: 0.937. Запросов К БД/Cache: 0 / 0
