Подход к проектированию британского основного боевого танка резко отличался от такового в других странах Европы. Конец 1950-х гг. совпал по времени со всеобщим увлечением ракетным оружием. Считалось, что от ракеты не защитит никакая броня, а значит приоритет следует отдать скоростным качествам в ущерб защищенности. По такому пути пошли танкостроители с континента. Англичане, как и положено консерваторам, справедливо полагали, что появление ракет вовсе не отменяет обычную ствольную артиллерию и мины. На британцев большое впечатление произвел опыт, полученный при использовании танков «Центурион» в Корее, когда толстая броня не раз спасала танкистам жизнь. Опираясь на опыт войны в Корее, британцы сделали основной вывод: бронезащита перспективного танка ни в коем случае не должна приноситься в жертву подвижности и огневой мощи, а толщина брони — не уступать таковой у «Центуриона». При этом англичане хотели получить те же маневренные характеристики, что и их коллеги из Франции и ФРГ, а по огневой мощи превзойти их. Но сочетание толстой брони и мощной пушки вело к резкому росту массы танка, что, в свою очередь, заставило бы конструкторов искать такие технические решения, которые бы способствовали при данных требованиях к боевой машине повышению ее подвижности.

История создания и описание конструкции

История создания и описание конструкции



Основной боевой танк «Чифтен» Mk.5 из состава Британской Рейнской армии. 1984 год

Послевоенные тенденции мирового танкостроения и развитие тактики использования танков убедительно свидетельствовали о том, что «двухтанковая теория» устарела. В Англии к разработке основного боевого танка (проект F.V.4201), способного заменить и средний «Центурион», и тяжелый «Конкерор», приступили в 1957 г. (техническое задание на танк, предназначенный для замены «Центуриона» и «Конкерора» было сформулировано в 1956 г.), практически одновременно с началом работ по танку «Леопард-1» в ФРГ и АМХ-30 во Франции.

Подход к проектированию британского основного боевого танка резко отличался от такового в других странах Европы. Конец 1950-х гг. совпал по времени со всеобщим увлечением ракетным оружием. Считалось, что от ракеты не защитит никакая броня, а значит приоритет следует отдать скоростным качествам в ущерб защищенности. По такому пути пошли танкостроители с континента. Англичане, как и положено консерваторам, справедливо полагали, что появление ракет вовсе не отменяет обычную ствольную артиллерию и мины. На британцев большое впечатление произвел опыт, полученный при использовании танков «Центурион» в Корее, когда толстая броня не раз спасала танкистам жизнь. Опираясь на опыт войны в Корее, британцы сделали основной вывод: бронезащита перспективного танка ни в коем случае не должна приноситься в жертву подвижности и огневой мощи, а толщина брони — не уступать таковой у «Центуриона». При этом англичане хотели получить те же маневренные характеристики, что и их коллеги из Франции и ФРГ, а по огневой мощи превзойти их. Но сочетание толстой брони и мощной пушки вело к резкому росту массы танка, что, в свою очередь, заставило бы конструкторов искать такие технические решения, которые бы способствовали при данных требованиях к боевой машине повышению ее подвижности.

Основной боевой танк «Чифтен» («Полководец»), так же как и «Центурион», проектировался специалистами государственного научно-исследовательского института боевых машин — FVRDE (Fighting Vehicle Research & Development Establishment) в кооперации с инженерами фирм «Лейланд» и «Виккерс». Последняя отвечала за разработку башни. Спустя два года после начала проектирования, в 1959 г., на государственном танковом заводе (Royal Ordnance Factory) в Лидсе был построен опытный образец танка, испытания которого начались в 1960 г. В 1962 г. закончились войсковые испытания шести прототипов, а в мае 1963 г. «Чифтен» был принят на вооружение британской армии. Его производство осуществлялось на двух заводах — государственном в Лидсе и фирмы «Виккерс-Армстронг» в Ньюкастле. С 1966 по 1978 г. для британской армии было изготовлено 770 таких танков.

Танк «Чифтен» имеет классическую компоновку: отделение управления — в передней части, боевое — в средней, МТО — в корме. Корпус сварной, из литых и катаных деталей. На броню приходится примерно 53% массы танка. Верхняя лобовая деталь корпуса имеет толщину 120 мм, борта — 38 мм, кормовой лист — 25,4 мм, днище — 16 мм. Башня литая, толщина ее лобовой части — 195 мм, крыши — 45 мм.

Усиление защищенности танка достигнуто не только увеличением толщины брони, но и рациональным расположением броневых листов, резким уменьшением высоты машины и ее внутреннего объема. Лобовая деталь корпуса имеет наклон 72° к вертикали, бортовые листы установлены под углами 10°, угол наклона лобовой части башни — 60°. Башня довольно сложной формы: проектирование ее велось как бы вокруг экипажа и оборудования, которые она, так сказать, «обтекала» с целью уменьшения площади поверхности. Схожая концепция использовалась в ходе проектирования башен советских танков Т-64 и Т-72.

Амбразура под пушку выполнена шириной всего 225 мм, за счет чего удалось свести к минимуму ослабленную зону в лобовой части башни. Впервые в мировом танкостроении механик-водитель располагался полулежа, в результате высоту передней части корпуса удалось уменьшить до 1178 мм, одновременно увеличив наклон лобового бронелиста. Для усиления защиты от мин сиденье механика-водителя крепится к бронеплите, установленной на расстоянии 50 мм от днища корпуса — таким образом, получается местное разнесенное бронирование днища. Форма корпуса и башни «Чифтена» является наиболее удачной среди всех западных танков 1960 — 1970-х гг.

Рабочее место механика-водителя находится в отделении управления и расположено по оси танка. Спинка сиденья механика-водителя может устанавливаться в трех фиксированных положениях с наклоном в 45°, 50° или 55°. В положении «по-походному», с открытым верхним люком, сиденье поднимается, а спинка занимает положение с углом наклона 55°. Управление поворотом танка осуществляется с помощью двух рычагов, регулируемых, как и спинка сиденья, по углу наклона. При закрытом люке механик-водитель ведет обзор окружающей местности через один неподвижный широкоугольный перископический наблюдательный прибор.



Схема компоновки танка «Чифтен»


Особенность танка «Чифтен» — полулежачее положение механика- водителя. В данном случае сиденье откинуто максимально и водитель находится в лежачем положении

В трехместной вращающейся башне сосредоточено основное и вспомогательное вооружение танка. Следует подчеркнуть, что полномасштабной разработке «Чифтена» предшествовал детальный анализ вооружения и бронезащиты наиболее удачных тяжелых и средних танков мира (в качестве приоритетных целей для нового орудия рассматривались танки). Результаты исследований показали, что в наибольшей степени требованиям эффективного поражения хорошо бронированных целей с дистанции более 2000 м будет отвечать нарезное орудие калибра 120 мм. Дистанция в 2000 м была выбрана исходя из условий Европейского ТВД, где чаще всего видимость ограничена 4000 м, а большинство малоразмерных целей, типа танка или БТР, обнаруживается на расстоянии в 2000 м.



«Чифтен» Mk.2 одной из первых производственных серий


Загрузка боеприпасов в танк «Чифтен». Хорошо видны осколочно-фугасные и бронебойно-подкалиберные снаряды

Работы над такой пушкой начались на государственном танковом заводе в 1954 г., и к моменту начала разработки «Чифтена» 120-мм танковая пушка L11 длиной 55 калибров была практически готова. Решение об установке такого мощного орудия на основной боевой танк, принятое англичанами, весьма радикально отличалось от мнения других европейских конструкторов, вооружавших свои машины 105-мм пушками L7. Можно считать, что британцы в отношении вооружения и бронезащиты «Чифтена» заглянули лет на десять — пятнадцать вперед: близкие «Чифтену» по защищенности и вооружению западные танки (к примеру, «Леопард-2») появились лишь в конце 1970-х гг.

Сложно говорить о том, в какой мере танкостроители пользовались услугами технической разведки, или же просто конструкторы, решающие похожие задачи по разные стороны «железного занавеса», пришли к схожим выводам, но в конце 1950-х гг. и советские инженеры работали над проектами танков массой 60 — 70 т, вооруженных 130-мм нарезными пушками. Таким образом, британская концепция основного танка оказалась гораздо ближе взглядам советских конструкторов и военных, чем западноевропейских.

Углы наведения орудия в вертикальной плоскости составляют на «Чифтене» от -10° до +20°. На пушке установлены теплозащитный кожух и эжектор для продувки канала ствола после выстрела. Ствол изготовлен из высококачественной стали методом электрошлакового переплава и рассчитан на 550 выстрелов. 120-мм пушка L11 имеет раздельное заряжание. Пороховые заряды находятся в полностью сгорающих мешочках, как у выстрелов корабельных пушек. Боеприпас (снаряд-заряд) к 120-мм орудию весит меньше и занимает меньший объем, чем унитарный выстрел 105-мм пушки L7. Воспламенение заряда при выстреле происходит с помощью запальных трубок, подаваемых автоматически из-под казенной части пушки. Емкость магазина в механизме подачи — десять трубок. Заряжание пушки производится вручную, с помощью гидромеханического досылателя. Вертикально расположенный клиновой затвор автоматически открывается при накате ствола после выстрела. Опытный экипаж может производить из орудия до восьми выстрелов в минуту. Оптимальным считается следующий режим ведения огня: первая минута — десять выстрелов, последующие четыре — по шесть, затем — перерыв для охлаждения ствола. Специально для нового орудия были разработаны два типа снарядов: бронебойный подкалиберный L15A4 и бронебойно-фугасный L31 с пластичным взрывчатым веществом и деформирующейся головной частью. Бронебойно-фугасному снаряду уделялось особое внимание, поскольку этот боеприпас считался универсальным, заменяющим и традиционные фугасные снаряды, и кумулятивные. Боекомплект — 53 выстрела. Максимальная скорость разворота башни 22 град./с, наведения орудия в вертикальной плоскости — 5 град./с. Приводы наведения — электрические. Начальная скорость снаряда L15A4 — 1370 м/с, снаряда L31 — 670 м/с. На первых танках с пушкой были спарены два пулемета: один L8A1 калибра 7,62 мм устанавливался слева от орудия и один L21A1 калибра 12,7 мм — над пушкой.



Кронштейн крепления пушки по-походному


Основной боевой танк «Чифтен» Mk.2 во время тактических учений на одном из английских полигонов

Пушка и спаренные с ней пулеметы стабилизированы в двух плоскостях. Система стабилизации разработана на базе аналогичной системы танка «Центурион». Несмотря на стабилизацию орудия, основным режимом ведения огня является стрельба с места. Система управления огнем позволяет наводчику до подхода к рубежу открытия огня наводить орудие на цель, остановка нужна только для произведения выстрела из пушки. Высота боевого отделения от пола до крыши башни составляет 1730 мм. Места командира и наводчика находятся справа от орудия, заряжающего — слева. При ведении стрельбы заряжающий работает стоя. У наводчика установлены основной монокулярный перископический прицел «Барр энд Струд» TLS № 9 Mk.1 с 1- и 10-кратным увеличением и дублирующий телескопический оптический прицел AFV № 26 Mk.1 с 7-кратным увеличением; оба прицела имеют независимую стабилизацию поля зрения в горизонтальной плоскости. Бинокулярный перископический оптический прицел командира с 1- или 15-кратным увеличением AFV № 37 Mk.3 смонтирован в передней части вращающейся командирской башенки. Посредством оптического канала командир может отметить выбранную цель в поле зрения прицела наводчика. Прицеливание орудия возможно как наводчиком, так и командиром, причем действия последнего считаются приоритетными. Вместо командирского дневного оптического прицела может быть установлен активный прибор ночного видения с подсветкой от ИК-прожектора. В походном положении прибор ночного видения и прожектор хранятся в наружном ящике с левой стороны башни.



Двигатель L60:

1 — верхний коленчатый вал; 2 — гильза цилиндра; 3 — компрессор; 4 — нижний коленчатый вал; 5 — топливный насос высокого давления

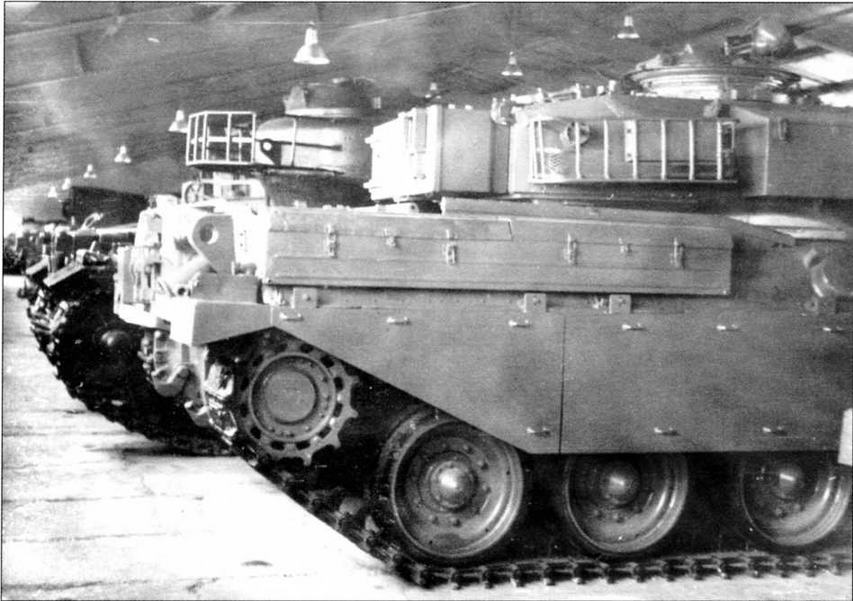

Кормовая часть танка «Чифтен» Mk.5. Хорошо видны ведущее колесо и обрезиненные катки ходовой части

Расстояние до цели на дистанциях до 2000 м определяется с помощью пристрелочного 12,7-мм пулемета. При стрельбе фугасными снарядами с закрытых позиций необходима подготовка данных, как и при ведении огня из обычных буксируемых пушек. Командирская башенка для лучшего удержания цели в прицеле и удобства наблюдения при развороте башни вращается в сторону, противоположную направлению разворота, сохраняя неизменной линию визирования; время полного разворота — 16 с. В башенке установлено девять неподвижных перископических наблюдательных приборов AFV № 49 с суммарным полем зрения 360°. Командирский люк — двустворчатый. Обзор заряжающему обеспечивается через перископический наблюдательный прибор кругового вращения AFV № 30 Mk.1.

По бортам в передней части башни смонтированы два шестиствольных 66-мм дымовых гранатомета. В кормовой нише башни установлены две радиостанции: «Плесси» С.42 УКВ- диапазона и коротковолновая «Плесси» В.47. Последняя обеспечивает устойчивую связь в радиусе 8 км и имеет 181 канал. УКВ радиостанция имеет 481 канал связи, в нее интегрировано танковое переговорное устройство. Предусмотрена возможность подключения к танковому переговорному устройству полевых телефонов, для чего в кормовом листе корпуса предусмотрены специальные разъемы. Танк оснащен системой защиты от ОМП и системой пожаротушения.



Тележка подвески:

1 — опорный каток; 2 — балансир; 3 — кронштейн; 4 — пружина; 5 — гидравлический амортизатор



Крыша МТО танка «Чифтен» М/с. 5

В МТО установлен многотопливный двухтактный 6-цилиндровый оппозитный дизель жидкостного охлаждения L60 фирмы «Лейланд» мощностью 585 л.с. Он имеет вертикальное расположение цилиндров; в одном цилиндре находятся два противоположно двигающихся поршня. Запуск двигателя осуществляется в нормальных условиях с помощью электростартера, на морозе — гидростартером или вспомогательным дизелем. Работа электрогенератора и гидростартера, дублирующего электростартер, обеспечивается вспомогательным 3-цилиндровым оппозитным дизелем «Ковентри Климакс» ИЗО № 4 мощностью 30 л.с. Трансмиссия — механическая TN-12 фирмы «Меррит-Вильсон». Переключение передач осуществляется ножной педалью. Внутренний объем МТО примерно 6 м3. Для облегчения технического обслуживания дизель, трансмиссия, радиаторы, вентиляторы, система охлаждения, масляный фильтр и ряд других агрегатов смонтированы в единый блок, для замены которого в полевых условиях требуется 30 минут. Двигатель подлежит замене после 5000 км пробега, воздушные фильтры требуют замены через каждые 1500 км пробега.

Ходовая часть «Чифтена» практически идентична ходовой части танка «Центурион». По совершенно непонятным причинам конструкторы, задавшись целью сделать машину, превосходящую по массе все европейские танки, но не уступающую им по маневренности, не стали разрабатывать новую подвеску, хотя к началу 1960-х годов было абсолютно ясно, что у пружинно-балансирной подвески «Центуриона» нет резервов для модернизации и она в значительной степени устарела.

Ходовая часть включает шесть опорных катков и имеет заднее расположение ведущих колес. Опорные катки двускатые, с резиновыми шинами и съемными стальными дисками. Поддерживающие катки (по три на борт) также двускатные, обрезиненные. Ведущие колеса снабжены стальными съемными зубчатыми венцами (по 12 зубьев на венце). Гусеницы — с открытыми шарнирами последовательного типа и съемными асфальтоходными подушками (по одной на трак). Механизм натяжения гусениц — кривошипно-червячного типа. Ресурс элементов ходовой части составляет 2 — 5 тыс. км. Нижний предел (2000 км) определяется надежностью открытого шарнира гусениц, верхний (5000 км) — зубьями венцов ведущих колес. Ходовая часть для защиты от легких кумулятивных противотанковых средств прикрыта стальными четырехсекционными экранами толщиной 10 — 15 мм.

Концепция хорошо бронированного танка с мощным вооружением и ограниченной подвижностью, то есть танка «Чифтен», вызвала, мягко говоря, неоднозначную реакцию в среде западноевропейских военных и специалистов по танкостроению. Шквал критики обрушился на маневренные характеристики машины. При этом превосходство «Чифтена» над «Леопардом-1» и АМХ-30 в защищенности и огневой мощи зачастую просто игнорировалось.



Chieftain Мк 3

Уместно заметить, что многочисленные дискуссии о путях применения различных систем оружия на Европейском ТВД имели примерно такую же связь с реальностью, как и знаменитый вопрос: «Есть ли жизнь на Марсе?» — тоже очень популярный в 1960-е гг. И западноевропейцы, и наши соотечественники всерьез воевать вряд ли собирались. Основной упор делался не на достижение победы в войне, а на недопущение самой войны. Поэтому, к счастью, все эти дискуссии так на бумаге и остались. А вот представители государства Израиль возможность войны не отрицали, они воевать собирались всерьез и до победы. В середине 1960-х гг. западные страны свободно поставляли военную технику на Землю Обетованную, так что выбор у израильтян был. Заменить устаревавшие «центурионы» представлялось возможным и американскими машинами, и «леопардами», и АМХ-30, и «чифтенами». Правда, закупку военной техники в Германии вряд ли бы поняли жители Израиля — пепел Освенцима, Бабьего Яра и Майданека еще «стучал в сердце» многих евреев. Зато французский танк вполне укладывался в господствовавшую тогда теорию подвижной машины с хорошим вооружением. К тому же на вооружении Армии обороны Израиля состояло много французских танков АМХ-13. И все же израильтяне выбрали «Чифтен». С октября 1966-го по 1968 г. в Израиле проводились детальные оценочные испытания двух британских машин. Результаты войны 1967 г. только убедили израильских специалистов в правильности выбора. Главное — пушка и защита, а подвижность на поле боя определяется не столько характеристиками ходовой части, сколько толщиной брони. В 1969 г. правительство Израиля официально обратилось к Великобритании с просьбой о поставке танков «Чифтен». Однако события 1967 г. резко изменили положение Израиля в мире — он стал почти что государством-изгоем, которому открыто помогали лишь США. Англия не сочла возможным нарушить эмбарго на поставку сюда военной техники.



Командирская башенка танка «Чифтен» Mk.5


Основной боевой танк «Чифтен» Mk.3 во время учебных занятий

Возможно, сам факт испытания двух английских танков в Израиле и не заслуживает столь серьезного внимания: сколько подобных мероприятий проводилось и проводится постоянно в мире. Но в данном случае израильтяне выступили в роли беспристрастных судей, и их окончательное решение в пользу «Чифтена» позволяет поставить точку в затянувшемся споре: какой из трех европейских танков второго послевоенного поколения лучше. Военные и политики Израиля всегда в первую очередь оценивали качественные характеристики системы оружия и лишь потом ставили вопрос о стоимости или о политической этике. Пренебрежение последним фактором, например, вылилось в принятие на вооружение трофейных танков Т-55 и Т-62. Переделанные в тяжелые БМП, эти машины до сих пор остаются на вооружении израильской армии.
