Глава 13. Артиллерийские реактивные системы залпового огня

Глава 13. Артиллерийские реактивные системы залпового огня

Как известно, требования Версальского договора категорически запретили Германии иметь либо разрабатывать большинство современных видов вооружения: боевую авиацию, танки, химическое оружие, тяжелую артиллерию Конечно, всем этим немцы втихомолку заниматься продолжали. Однако была и такая отрасль вооружений, которую военные Веймарской Республики могли развивать, не боясь санкций со стороны Лиги Наций: реактивная артиллерия. Поскольку о боевом применении ракет в 1919 году всерьез никто не говорил, запретов на разработку ракетных систем наложено не было.

Разработка ракетного оружия, которое было представлено большим количеством оригинальных проектов в области ракет с жидкостными двигателями (ЖРД) и управляемых реактивных снарядов, как уже было рассказано выше, началась еще до прихода к власти Гитлера Одним из пионеров этой работы стал упоминавшийся ранее Вальтер Дорнбергер (впоследствии — генерал), который после окончания технического института в Берлине с 1930 года служил в Управлении вооружений в чине обер-лейтенанта и должности ассистента отдела баллистики и боеприпасов. В это же время молодой офицер был назначен ответственным за создание пороховых ракет для нужд сухопутных войск. Впоследствии он стал шефом вновь образованного ракетного отдела, а с 1936 года — координатором всех ракетных разработок для армии (с 1939 года — и для военно-воздушных сил).

По его инициативе на армейском опытном полигоне в Куммерсдорфе был организован испытательный центр жидкостных ракетных двигателей. Уже тогда Дорнбергер привлек к сотрудничеству ряд специалистов (в том числе Вернера фон Брауна), которыми впоследствии был укомплектован научный штат исследовательского ракетного центра, созданного в 1936 году в Пеенемюнде на острове Узедом.

В течение 1932 года аналогичные разработки начались и в некоторых промышленных фирмах. Весьма активную деятельность в этом направлении развернула известная фирма «Rheinmetall-Borsig A. G.», где работала группа, сформировавшаяся вокруг директора Кляйна (Klein) и доктора Фюллерзе (Vuellerse). Главным предметом их исследований стали ракеты с твердотопливными двигателями (ТРД).

О содержании работ инженера Рудольфа Небеля (Rudolf Nebel), широко известного члена Германского ракетного общества (VfR) в области создания военных ракет до сих пор ходят довольно противоречивые слухи. По некоторым данным, в 1932—34 годах (вскоре после роспуска общества) Небель успешно сотрудничал с германской армией. В конце 1934 года, ему как еврею было запрещено вести какую-либо деятельность в области разработки ракетной техники. Впоследствии он был заключен в концентрационный лагерь Бауцен.

Некоторые источники утверждают, что инженер Небель является создателем пороховых ракет калибров 100, 150 и 210 мм. Все эти снаряды обозначались общим термином «Nebelwerfergranate», то есть якобы «Мина Небеля». Однако это выражение можно толковать как игру слов — как «мину Небеля» либо «дымовую мину» (Nebel — туман, дым). Второе представляется более вероятным, так как данный термин немцы использовали еще в первую мировую войну для обозначения мины, наполненной дымообразующим либо отравляющим веществом. И в 1930-е — 40-е годы обозначение «Небельферфер» применялось как по отношению к одноствольным реактивным минометам (10 cm Nebelwerfer 35 и 40), так и к появившимся позже реактивным системам залпового огня (15 cm Nebelwerfer 41 и другие). Понятие «дымовой» в конце 20-х— начале 30-х годов применялось германскими военными в основном для маскировки: на практике дымовые шашки, которыми снаряжалась БЧ ракеты, легко могли заменяться на заряд OB.

О том, что разработка подобных пороховых ракет проводилась уже в тридцатые годы, свидетельствуют мемуары генерала Дорнбергера, который в сентябре 1934 года некоторое время командовал и проводил подготовку личного состава учебной реактивной минометной батареи в Кенигсбрюке. Как пишет генерал, он лично курировал создание реактивных систем залпового огня (РСЗО) и боеприпасов к ним.

После окончания периода первоначального недоверия руководства ОКБ и промышленности к новому оружию (продолжался до 1940 года), участие в его разработке, испытаниях и производстве приняло большое количество предприятий. Ведущую роль за собой удерживал учрежденный армией исследовательский центр в Пеенемюнде — HVP, которому вменялось в обязанность (помимо создания собственных проектов ракет с ЖРД) апробирование проектов, представленных другими организациями. Различные предприятия в разное время специализировались на производстве реактивных снарядов (как правило, с ТРД) и ракетных двигателей (ЖРД), изредка твердотопливных ракет с вертикальным стартом.

Хотя количество разрабатываемых проектов было велико (в литературе приводится цифра 100–140), лишь единичные образцы вооружения последовательно развивались. Это в немалой степени объясняется недооценкой значения реактивных снарядов, которые в германской армии на всем протяжении войны не достигли такого широкого распространения, как, например, в Красной Армии. РСЗО предназначались прежде всего для возможного применения боевых отравляющих веществ, поэтому обычной (главным образом осколочной) боевой частью оснащались только в качестве дополнительной меры. За редкими исключениями (например, 10-ствольный 150-мм реактивный миномет на базе полугусеничного бронетранспортера «Maultier» и некоторые другие образцы, подробнее описанные ниже) немецкие РСЗО имели всего 5–6 стволов, установленных на двухколесном буксируемом лафете. Это существенно снижало их мобильность и препятствовало достижению высокой плотности огня.

На первых порах немцы работали над созданием одноствольных 105-мм реактивных «дымовых» минометов 10 cm Nebelwerfer 35 и 40. Первый из них имел ствол длиной 13 калибров, заряжался с дульной части. Боевая масса 105 кг, масса в походном положении — 111 кг. Масса дымовой мины составляла 7,36 кг, дальнобойность — 3025 метров. Боевая скорострельность 10–15 в/мин. Миномет образца 1940 года отличался заряжанием с казенной части. Его боевая масса достигла 800 кг (масса в походном положении— 892 кг), дальнобойность возросла до 6350 метров. Сектор горизонтального обстрела 14 градусов. Масса дымовой мины 8,9 кг, осколочной — 8,65 кг. Ствол длиной 17,7 калибров обеспечивал боеприпасу начальную скорость 310 м/с. Боевая скорострельность 8—10 в/мин.

Несмотря на оригинальную конструкцию, это оружие не имело характера принципиально нового. Минометы поступали в части «дымовой завесы» (Nebeltruppe) и ограниченно применялись только в 1939—40 годах. К моменту нападения на Польшу германская армия располагала тремя дивизионами минометов образца 1935 года — Nebelwerferabteilung (1-й, 2-й и 5-й), впоследствии их вывели в тыл, на вооружение охранных частей. К концу войны осталось всего несколько десятков единиц NbWrf 35/40. К конструированию одноствольных минометов такого класса немцы более не возвращались, а сосредоточили усилия на создании куда более эффективных реактивных систем залпового огня.



Рис. 75. Реактивные мины: 1) 150-мм WGr. 41 Spreng; 2) 150-мм Nebel WGr. (дымовая); 3) 280-мм Wk Spreng (фугасная); 4) 320-мм Wk Flat (зажигательная); 5) 210-мм WGr. 43; 6) 320-мм Wk Spreng; 7) 80-мм WGr. Spreng (реплика советской М-8); 8) 150-мм (реплика советской М-13).

Одним из первых типов боеприпасов для РСЗО стала 150-мм ротационная ракета (фактический калибр — 158,5 мм), принятая на вооружение сухопутных войск в 1936 году и постепенно усовершенствованная: ее доработанные варианты обозначались как 15 cm Wurfgranate 41 Spreng (150-мм мина образца 1941 года; фугасная) либо 15 cm Nebelgranate 4355 (150-мм дымовая мина). Особенностью конструкции была боевая часть, расположенная в хвостовой части снаряда. В переднюю часть поместили ракетный мотор, снабженный перфорированным дном с 26 наклонными отверстиями-соплами. На двигатель надевался баллистический кожух. Внешне химические мины отличались от фугасных или дымовых наличием зеленого или желтого колец.

Пороховой заряд был нескольких сортов. Вначале в качестве топлива использовался плотный брусок, спрессованный из черного пороха под высокой температурой (в точке плавления серы). Невысокая прочность шашки и наличие в ней значительного количества пустот вело к образованию трещин, что приводило к частым авариям при пуске. Кроме того, горение этого наполнителя сопровождалось обильным дымом. Первоначальный заряд в 1940 году заменили на трубчатый, изготовленный из бездымного дигликолевого пороха. Как правило, использовались семь пороховых шашек. Существовали также наполнители из четырех трубок большего диаметра, между которыми укладывали пять меньших по размерам пороховых шашек (так называемый наполнитель «Digl R»). Заряд «Digl Р» состоял из 24 больших трубок длиной 132 мм с четырьмя цилиндрическими шашками, вложенными между ними. Ввиду резкого ухудшения характеристик пороха в экстремальных температурных условиях, кроме нормального заряда (для температур от -25 до +40 градусов Цельсия) использовались наполнители типа «Тр» для тропических условий (от -5 до +50 градусов) и типа «Arkt» — для Крайнего Севера (от -45 до 0 градусов).

Максимальная дальность полета этой тяжелой, весящей 34,15 кг (дымовая версия — 35,48 кг) ракеты, составлял 6700–6800 метров при наибольшей скорости полета 340 м/с. Пороховой наполнитель ракетного двигателя горел в течение 0,7 секунд с рабочим давлением 30 мегапаскалей. Приведение шестиствольного реактивного миномета в боевое положение расчетом из трех человек занимала 60–80 минут.

Согласно инструкции, вести огонь через расположение своих войск можно было только на дистанцию, превышающую 3000 метров, причем на двухкилометровом расстоянии от огневой позиции запрещалось размещать войска. Эти ограничения были вызваны большим количеством недолетов и преждевременных разрывов сложных в устройстве турбореактивных снарядов. Тем не менее именно такой способ стабилизации стал основным на современных советских «Градах» и американских MLRS, а вот советские оперенные ракеты М-8 и М-13 полностью исчезли уже в первые послевоенные годы Однако малая дальность ведения огня создавала ряд проблем: в 1942 году каждой батарее придавалось одно 50-мм противотанковое орудие (расположенные практически на передовой, реактивные минометы часто становились легкой добычей прорвавшихся танков противника).

Как известно, во время второй мировой воины химические боеприпасы на фронте не применялись. 150-мм реактивные минометы использовали только осколочно-фугасные и дымовые ракеты. Разлет осколков осколочно-фугасной мины составлял 40 метров по фронту и 13 метров вперед от места разрыва. Поскольку 150-мм мина было довольно легкой и тонкостенной, ее осколочное действие оказалось слабым. Основным поражающим фактором являлась мощная ударная волна, что делало РСЗО малоэффективными для ведения огня по точечным целям. Дымовая мина образовывала облако дыма диаметром 80—100 метров, которое сохраняло требуемую плотность в течение 40 секунд.

Большинство немецких систем залпового огня были сотового типа (с трубчатыми направляющими). Первой подобной РСЗО стал шестиствольный 150-мм «дымовой» миномет типа «D», принятый на вооружение сухопутных войск в конце 30-х годов. Название «Небельверфер» было оставлено для дезинформации разведки вероятного противника, так как повое оружие изначально разрабатывалось для ведения огня фугасными боеприпасами. Шесть стволов длиной 1,3 метра объединялись в блок с помощью передней и задней обойм. Вся система монтировалась на легком буксируемом колесном лафете, который снабжался секторным подъемным механизмом с максимальным углом возвышения 45 градусов и поворотным механизмом, обеспечивающим угол горизонтального обстрела до 24 градусов. Лафет представлял собой переделку применяемого в конструкции 37 мм противотанковой пушки РаК 35/36. Боевая ось лафета — коленчатая. В боевом положении она поворачивалась, колеса шасси вывешивались, лафет опирался на сошники раздвижных станин и откидной передний упор. Боевая масса в снаряженном положении достигла 770 кг, в походном положении этот показатель равнялся 515 кг.

Огонь велся залпами в течение пяти секунд выпускались все шесть снарядов. В целях достижения максимального поражающего эффекта предписывалась стрельба залпами только побатарейно либо подивизионно. Время перезарядки одной пусковой — 1,5 минуты.



Рис. 76. 150-мм реактивный миномет NbWif 41 в походном положении.

В 1942 году миномет получил обозначение 15 cm Кebelwerfwer 41 (NbWif 41), то есть «дымовой миномет образца 1941 года». Еще одним типом пусковой установки 150-мм ракет стала одиночная трубчатая направляющая «Do-Geraet», предназначенная для применения в воздушно-десантных частях Ее конструкция была признана неудачной и оружие применялось в очень ограниченных масштабах.

Позже (с апреля 1943 года) на вооружении германской армии появился самоходный вариант 150-мм реактивного миномета, получивший официальное наименование «бронированной пусковой установки 15 cm Panzerwerfer 42 auf Sf (PzWif 42)». Пусковая установка однозалповая десятиствольная (два параллельных блока по пять направляющих 150-мм ракет). Станок поворотный, размещен на бронекуполе (горизонтальный обстрел круговой, угол возвышения направляющих — до 45 градусов).

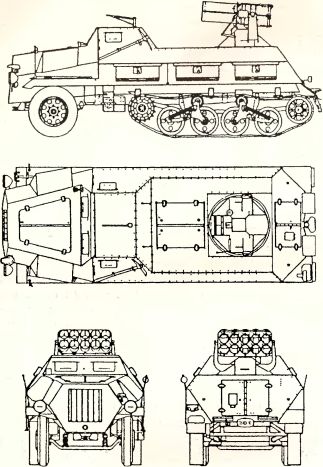

Рис. 77. Пусковая установка 150-мм ракет на базе Sd.Kfz. 4/1 «Maultier».

Возимый боекомплект (10 ракет, не считая находящихся в направляющих) укладывался в закрытый бронированный отсек в кормовой части корпуса. Расчет — четыре человека. В отличие от советских «катюш», приводившихся в действие с помощью выносного пульта, во время ведения огня прислуга «панцерверфера» находилась внутри бронетранспортера. Запуск реактивных снарядов осуществлялся с помощью электрического воспламенителя наводчиком, чей пост размещался внутри боевого отделения, под пусковой установкой. Все это обеспечило более высокую скорость пере-заряжания установки — для защиты от пороховых газов расчет не нужно было укрывать поодаль от машины.

Первым типом, использующим эту пусковую установку стала «специальная машина 4/1» (Sd.Kfz. 4/1) фирмы «Opel». РСЗО создана в 1942 году на базе полугусеничного варианта стандартного армейского грузовика Opel «Blitz», получившего наименование «Maultier» («мул»). Гусеничный движитель этого автомобиля основывался на шасси типа «Carden Loyd», заимствованного с широко распространенной по всему миру в 20-е — 30 е годы английской танкетки.

«Опель» имел боевую массу 7,25 тонн. Габаритные размеры: длина — 5,8 м, ширина — 2,09, высота — 2,6 метров. Двигатель размещен в носовой части. На крыше закрытого бронированного кузова (за бронекабиной расчета) на тумбовой установке расположена пусковая установка реактивных снарядов. Броневая защита лобовой части, бортов и кормы достигала 8 мм, крыши корпуса — 6 мм. Бронеколпак платформы ПУ изготавливался из 10-мм брони. Листы брони — катаные, соединены сваркой и заклепками. Лобовой лист двигательного отсека установлен вертикально, борта капота — из двух броневых деталей, имеющих большие углы наклона. На крыше рубки экипажа на шкворне крепился 7,92-мм пулемете боекомплектом 1500 патронов. Все машины оснащались радиостанцией FuG Spr G «f».

Карбюраторный шестицилиндровый 4-тактный двигатель «Опель» жидкостного охлаждения рабочим объемом 3626 куб. см. развивал мощность 75 л. с. при 3000 об/мин. В трансмиссию входила пятискоростная коробка передач (4+1), а также тормоза — гидравлические и механические.

Ходовая часть включает в себя по четыре опорных катка с борта. Подвеска пружинная, блокированная по два катка в двух балансирных тележках. Поддерживающие катки расположены по одному на каждой тележке. Ведущее колесо переднего расположения направляющий каток — заднего. Передние колеса — автомобильного типа, управляемые. Полугусеничная схема обеспечивала машине Хорошую подвижность и удовлетворительную проходимость, являясь промежуточным звеном между чисто гусеничными шасси и ходовой частью автомобилей с колесной формулой 4x2. Максимальная скорость по шоссе — 40 км/ч, запас хода 130 км. Глубина водных преград, преодолеваемых вброд — 2 6 метра. Шасси оказалось несколько перегруженным, но в целом проходимость транспортера оказалась вполне удовлетворительной.

БТР выпускался до марта 1944 года. По словам генерала Зенгера-унд-Эттерлина, «…с 1944 года самоходные минометы данного типа использовались в гранатометных подразделениях. Группы машин использовались для обозначения главного направления огня» (4, с. 98). На самом деле диапазон применения этих средств был значительно шире и главным образом подразумевал их использование в качестве артиллерийской реактивной системы. Всего выпущено 296 таких РСЗО Кроме РСЗО, на базе «Маультира» была создана невооруженная машина для перевозки боеприпасов — Mumtionskraftwagen Sd Kfz.4 (выпущен 251 экземпляр).

Кроме шасси «Опеля», вариант самоходной РСЗО выпускался на базе стандартного 3 тонного армейского тягача (3 ton schwerer Wehrmachtschlepper), полугусеничного бронетранспортера, применявшегося в войсках для перевозки боеприпасов. Низкопрофильная бронекабина делала его схожим с основным БТР Sd.Kfz. 251. Бронирование достигало 15 мм. Длина машины — 6,67 метров, ширина — 2,5 метра, высота — 2,83 метра.

Шестицилиндровый карбюраторный двигатель May bach HL 42TRKMS жидкостного охлаждения, рабочим объемом 4198 куб. см развивал мощность до 100 л. с. при 3000 об/мин. В трансмиссию входила четырехскоростная коробка передач (3+1), двойной дифференциал и демультипликатор. Ходовая часть включала в себя пять сдвоенных обрезиненных опорных катков по борту, расположенных в шахматном порядке. Подвеска индивидуальная торсионная. Ведущее колесо переднего расположения зацепление цевочное. Передние колеса — управляемые, автомобильного типа.

Численность экипажа, вооружение и оборудование аналогичны образцу описанному выше, но возимый боекомплект составлял уже 50 выстрелов. Серийное производство начато в начале 1944 года фирмами «Bussing NAG» и «Tatra» и продолжалось до самого конца воины. Бронетранспортер оказался маломаневренным и тихоходным: поскольку боевая масса машины достигла 14 тонн, ее максимальная скорость по шоссе не превышала 28 км/ч. Запас хода 300 км.

Очередной базой для установки «Панцерверфера-42» стала самоходка, созданная на базе трофейного французского полугусеничного тягача SOMUA MCG/MCL. Эта машина была создана на основе шасси, использующего армированные металлом резинотканевые ленты (облегченный аналог металлической гусеницы) конструкции инженера A. А. Кегресса (Kegresse). Основу ходовой части составляли четыре опорных катка, объединенных в две тележки. Подвеска балансирная. Поддерживающие катки также объединены в тележку; вся ходовая часть, включая направляющий каток, объединена в один узел с помощью штанг и шарниров. Ведущий каток переднего расположения, Максимальная скорость по шоссе — около 400 км/ч. Запас хода 250 км. Машина преодолевала брод глубиной до 1,2 метров.

Новые хозяева в 1943 году оборудовали часть тягачей броневым корпусом и заменили французский двигатель на более мощный. После установки на новой базе 10-ствольной 150 мм РСЗО комплекс получил наименование 15 cm Panzerwerfer 42 auf mittlerer gepanzerter Zugkraftwagen S303 (f)… Конструкция корпуса практически не отличалась от «Маультира», тумбовая установка направляющих размещалась на крыше бронированного кузова. Расчет — три человека.

Несколько усовершенствованный двигатель 150 мм PC использовали для разработки конструкции 280-мм фугасной и 320-мм зажигательной ракет (28 cm Wurfkoerper Spreng и 32 cm Wurfkoerper Flam), выпуск которых был начат в 1940 году. Оба варианта снабжались одинаковым двигателем, но различались массой, размерами и снаряжением боевой части. Кожух традиционно размещенной БЧ реактивной мины изготавливался сваркой из штампованных листов жести. 280-мм фугасная ракета снаряжалась 45,4 кг взрывчатки, эффективная зона поражения осколками которой составляла 800 метров. При прямом попадании боеприпаса в кирпичное здание оно полностью разрушалось. Боевая часть 320-мм зажигательной ракеты наполнялась 50 кг зажигательной смеси (сырая нефть). При ведении огня по сухому лугу или лесу разрыв мины вызывал пожар площадью до 200 кв. метров с высотой пламени до двух — трех метров. Разрыв заряда мины (массой 1 кг) создавал дополнительное осколочное действие.

По причине значительного веса боевой части и ее неудачной баллистической формы максимальная дальность полета ракеты составляла не более 1950–2200 метров при максимальной скорости 149–153 м/с. Как и в случае со 150-мм боеприпасами, стрелять 280/320-мм минами на дальность менее 1200 метров не рекомендовалось из-за опасности преждевременных разрывов (фактическая минимальная дальность ведения огня составляла 700 метров). Существенным недостатком мины была так же непрочность ее корпуса, в результате чего боеприпас часто раскалывался при падении. В ходе войны немцы сняли с вооружения зажигательные ракеты калибра 320 мм по причине их недостаточной эффективности — в полевых условиях для мощного заряда огнесмеси находилось слишком мало целей, кроме того, с такими задачами отлично справлялись огнеметчики.

На первых порах эти снаряды запускали только с деревянных или металлических рам массой 30 кг, одновременно являвшихся укупорочными контейнерами для перевозки и хранения (ракеты поставлялись с завода прямо в этих ящиках). Для использования этого приспособления — «метательных рам образца 1940 года» (Wurfrahmen 40), необходимо было выкопать стартовую позицию, что значительно ограничивало применение ракет в наступательном бою. Мины в ящиках по 1–4 штуки располагались на выровненных наклонных участках почвы поверх деревянного настила.



Рис. 78. 280/320-мм тяжелая метательная установка sWG 41.

Ракеты первых выпусков при старте часто не выходили из укупорок и выстреливались вместе с ними. Поскольку деревянные ящики сильно повышали аэродинамическое сопротивление, дальность ведения огня значительно уменьшалась и возникала опасность поражения своих частей.

Рамы, расположенные на стационарных позициях, вскоре были заменены «тяжелыми метательными приборами» (schweres Wurfgerat). Эта простая по конструкции ПУ имела две разновидности: sWG 40 (holz) и sWG 41 (stahl), то есть «деревянная образца 1940 года» и «стальная образца 1941 года». Укупорки-направляющие (по четыре штуки) стали устанавливать на легкий рамный металлический или деревянный станок, раскладывающийся наподобие лестницы-стремянки. Рама могла располагаться под различными углами, что позволяло придавать пусковой установке углы возвышения от 5 до 42 градусов. Боевая масса sWG 40, заряженного 280-мм ракетами, составляла 500 кг, с 320-мм боеприпасами — 488 кг. Для sWG 41, выполненного из стали, эти характеристики составляли 558 и 548 кг соответственно. Масса в походном положении у вариантов 1940 и 1941 годов — 52 и 110 кг. Залп производился в течение 6 секунд, скорость перезарядки — около 2,5 минут. Прицельные приспособления были весьма примитивными и включали в себя только обычный угломер. Постоянные расчеты для обслуживания этих простых установок не выделялись: огонь из sWG 40/41 мог вести любой пехотинец.

Еще один вариант ПУ был создан путем установки двух ящиков с минами на лафете 105-мм легкой полевой гаубицы образца 1918/1940 годов (10,5 cm leFH 18/40). Укупорки мин с помощью крепежных узлов жестко монтировались на стволе гаубицы — по одной мине с каждой стороны, параллельно оси ствола. Орудийный щит в этом случае снимался. Использование гаубичного лафета обеспечивало системе угол горизонтальной наводки 50 градусов (вертикальной — до 42 град.).



Рис. 79. Пусковые установки 280/320-мм реактивных снарядов на бронетранспортере Sd.Kfz. 251/1 Ausf. D.

Существовал и самоходный вариант ПУ sWG 40: по бортам стандартного полугусеничного БТР Sd.Kfz. 251/1 Ausf. D монтировали крепления для подвешивания все тех же деревянных пусковых рам-контейнеров (по три с каждого борта, на командирских машинах — по два). Вооружение БТР — два 7,92-мм пулемета (кормовой — на зенитной турели) полностью сохранялось. Боевая масса возросла до 9,14 тонн, расчет 7 человек. Такими РСЗО оснащались преимущественно войска СС. Все эти системы из-за характерного воя при пуске PC получили в войсках насмешливое прозвище «Heulende Kuh» («Ревущая корова»)[14].



Рис. 80. Пусковая установка 280/320-мм ракет на базе UE 630 (f).

Укупорки с крупнокалиберными ракетами устанавливались и на других шасси. Так, в 1943 году несколько десятков крошечных двухместных бронированных тягачей Renault UE, применявшихся во французской армии как многоцелевые транспортеры и взятых немцами в качестве трофеев в 1940 и 1942 годах, были переоборудованы в РСЗО. В кормовой части машины монтировались направляющие для контейнеров с реактивными минами, а перед лобовым листом, на вынесенной вперед штанге, крепился примитивный прицел для грубой наводки оружия. Пуск ракет можно было осуществлять изнутри бронетранспортера. Экипаж два человека. Скорость «навьюченной» блоком ПУ танкетки упала до 22 км/ч, но в целом «Рено» оказалась вполне надежной и неприхотливой. Весь комплекс получил наименование 28/32 cm Wurfrahmen 40 (Sf) auf Infanterieschlepper UE 630 (f).

В 1941 году эти конструкции начали вытесняться новой буксируемой РСЗО, разработанной под 280/320-мм реактивную мину. Эта система, получившая обозначение «тяжелой метательной установки образца 1941 года» (28/ 32 cm Nebelwerfer 41), снабжалась направляющими сотового типа. На колесном лафете, оснащенном нераздвижной рамной станиной, крепилась ствольная ферма. Последняя была двухъярусной (два горизонтальных ряда по три направляющих) изготавливалась из стальных прутьев и уголков.



Рис. 81. Пусковая установка 280/320-мм реактивных снарядов на лафете 105-мм гаубицы leFH 18.

Направляющие вмещали в себя как 280-мм, так и 320-мм ракеты. Масса неснаряженной установки достигала всего 500 кг (направляющие имели не трубчатую, а решетчатую конструкцию), что позволяло свободно перекатывать ее на поле боя силами расчета. Боевая масса системы: 1630 кг у миномета, снаряженного 280-мм боеприпасами, 1600 кг —320-мм. Сектор горизонтального обстрела составлял 22 градуса, угол возвышения — 45 градусов Залп из 6 ракет занимал 10 секунд, перезаряжание проводилось в течение 2,5 минут.

Итак, в 1941 году ракеты калибров 150, 280 и 320 мм были единственными боеприпасами реактивной артиллерии, с которыми Германия начала войну против СССР. А наиболее удачной, получившей самое большое распространение немецкой реактивной миной стала 210-мм ротационная осколочно-фугасная ракета (21 cm Wurfgranate 42 Spreng), впервые примененная на фронте в 1943 году.

По своей форме ракета была схожа с артиллерийским снарядом и имела очень удачную баллистическую форму. В штампованную камеру сгорания было уложено 18 кг горючего (7 трубчатых шашек пороха). Горловина камеры завинчивалась перфорированным днищем с 22 наклонными соплами (угол наклона —16 градусов) и небольшим центральным отверстием, в которое вкладывался электрический запал.

Относительно толстостенная боеголовка изготавливалась методом горячей штамповки. После обработки и заполнения тринитротолуолом и аматолом 50/50 ее корпус навинчивался на резьбу в передней части камеры сгорания. К передней части боеголовки привинчивался футляр с капсюлем-воспламенителем и нарезкой для крепления запала с немедленным действием или установленным замедлителем. Требуемая баллистическая форма обеспечивалась кожухом, надевавшимся на переднюю часть боеголовки.

Пусковая установка 21 cm Nebelwerfer 42 на колесном буксируемом лафете имела пять стволов иного калибра: остальные характеристики остались идентичными ПУ, применяемой для запуска 150-мм ракет. Боевая масса 1100 кг, масса в походном положении — до 605 кг. Снаряды выпускались поочередно с наименьшим интервалом в 1,5 секунды; залп производился в течение 8 секунд, перезарядка миномета занимала около 1,5 минут. За время работы ракетного двигателя (1,8 секунды) PC разгонялся до скорости 320 м/с, что обеспечивало дальность полета в 7850 метров. Потенциальные опасности, угрожающие своим войскам при ведении огня, были аналогичными 150-мм и 280/320-мм системам.

После незначительных доработок стандартный мотор был использован в качестве движителя 300-мм фугасной ракеты (30 cm Wurfkorper или Wurfgranate Spreng). На основе анализа опыта эксплуатации предыдущих типов PC крупного калибра ее корпусу была придана новая, более подходящая форма. Для обеспечения большей прочности корпус штамповался из стального листа толщиной 5 мм. Боевая часть заполнялась зарядом аматола и тротила 50/50 весом 48 5 кг. Из-за увеличения общего веса ракеты до 127 кг ее скорость упала на 90 м/с, а дальность полета — до 4500 метров.

300-мм реактивная мина запускалась с шестиствольной пусковой установки 30 cm Nebelwerfer 42 с направляющими сотового типа, созданной на основе 280/320-мм NbWrf 41. Боевая масса системы достигла 1860 кг, походная — 1100 кг. Максимальный угол возвышения составлял 45 градусов, сектор горизонтального обстрела — 22 градуca.



Рис. 82. 280/320-мм реактивный миномет NbWrf 41.

Все шесть ракет выпускались в течение 10-секундного залпа, перезаряжание занимало около 2,5 минут. Приведение РСЗО силами расчета в боевую готовность стала значительно более продолжительной и занимало три часа.

Кроме этой ПУ, 300-мм ракеты запускались с уже упоминавшегося «тяжелого метательного прибора» sWG 41. Боеприпасы укладывались в укупорки 280/320-мм реактивных мин. Обтюрация достигалась применением специальных вкладышей. Масса установки, заряженной четырьмя ракетами, достигла 738 кг.

Наконец, в 1944 году появилась модифицированная пусковая установка, служившая для запуска как 150-мм, так и 300-мм ракет — 30 cm Raketenwerfer 56. Шестиствольная РСЗО с направляющими сотового типа могла оснащаться специальными вкладышами, обеспечивающими возможность ведения огня 150-мм реактивными минами W.Gr. 41. Боевая масса ПУ заряженной 300-мм или 150-мм ракетами, составляла 1735 и 1175 кг соответственно, масса в походном положении — 1004 кг. Как и у его предшественников. горизонтальный и вертикальный углы обстрела RWrf 56 равнялись 22 и 45 градусам. На заключительном этапе войны отличавшиеся весьма совершенной конструкцией RWrf 56 получили значительное распространение, сильно потеснив другие образцы реактивных минометов (в декабре 1944 года в частях насчитывалось 387 РСЗО этого типа).

Хотя во всех вышеперечисленных типах ракетных снарядов использовались аналогичные образцы двигателей, их взаимная замена была невозможной. Из соображений унификации вооружения требовалось ликвидировать этот недостаток. Ряд деталей был очень сложным в производстве: сопла имели очень малый диаметр, что делало невозможным использование высокого давления в камере сгорания (до 30 МРа). Точность огня благодаря стабилизации вращением была весьма высокой: коэффициент кругового вероятного отклонения не превышал 0,025—0,0285 величины от максимальной дальности стрельбы.

С 1943 года батареи 150-мм реактивных минометов (по шесть пусковых установок) начали включать в состав легких дивизионов артполков пехотных дивизий, заменяя в них 105-мм полевые гаубицы. Как правило, одна дивизия располагала двумя батареями РСЗО, однако в некоторых случаях их численность была доведена до трехбатарейного дивизиона. Кроме усиления артиллерии пехотных дивизий, немцы формировали и отдельные части реактивных минометов.

Первые части, на вооружении которых состояли 150-мм NbWrf 41, были сформированы в 1940 году. Через два года в составе вооруженных сил были развернуты три полка (Nebelwerferregiment) — 51-й, 52-й и 53-й, а также девять отдельных дивизионов (Nebelwerferabteilung) — с 1-го по 9-й. Все эти части вооружили 150-мм минометами. В составе дивизиона числилось три батареи по 6 пусковых установок, полк состоял из трех дивизионов (54 «Небельверфера»).

В 1942 году реактивная артиллерия была реорганизована. Осенью немцы создали на основе полков три дивизионных командования «дымовых частей» (Kommandateure der Nebeltruppe) и шесть моторизованных минометных полков (1-й учебный, 51-й — 55-й). Согласно решению Генштаба сухопутных войск, структура отдельных дивизионов впредь упразднялась. В конце января 1944 года полки были переформированы в отдельные бригады трех образцов: моторизованные, частично моторизованные: Werferbrigade (mot.)/Werferbrigade (t.bew.mot), а также стационарные (крепостные): Bodenstaendige (Stellung) Werferbrigade.



Рис. 83. 210-мм реактивный миномет NbWrf 42.

В каждой бригаде имелись РСЗО всех калибров, вплоть до самых тяжелых. В штатах моторизованной бригады числилось 72 150-мм реактивных минометов, а также по 18 210- и 280/320-мм. Матчасть транспортировалась на 109 тягачах и 284 грузовых автомобилях. Личный состав — 2933 человека с 18 пулеметами и 500 РПГ.

Частично моторизованная и стационарная бригады оснащались таким же количеством РСЗО. В первой имелось 54 тягача и 96 грузовиков (личный состав — 2567 человек). Стационарная бригада численностью 1966 солдат и офицеров располагала всего 18 тягачами и 59 грузовыми машинами. Эти ограничения диктовались нехваткой средств транспорта. Тем не менее структура стационарной бригадой была признана неудовлетворительной: до конца войны сформирована только одну минометную часть такого типа (дефицитные 210-мм минометы в ней заменили аналогичным количеством 280/320 мм).

Самоходные «Панцерверферы» числились в составе отдельных рот. В каждой роте имелось 8 минометов на базе «Маультира» либо тягача sWS, 10 бронированных полугусеничных транспортировщика боеприпасов Sd.Kfz. 4 и 24 грузовых автомобиля.



Рис. 84. Пусковая установка на базе тяжелого тягача sWS.

Личный состав — 120 человек. Как правило, роты предназначались для усиления минометных бригад и включались в их состав по две (в некоторых случаях по три — четыре) единицы.

В соответствии с организационной структурой начала 1944 года были сформированы только пять бригад: 6-я, 15-я, 16-я и 17-я, а также 300-я крепостная (на штатах стационарной). Вскоре началось усиление вновь формируемых частей тяжелыми минометными полками. В составе каждого из них числилось два дивизиона 210- и 300-мм РСЗО. Три частично моторизованные бригады (с 18-й по 20-ю) в середине 1944 года получили по два тяжелых полка.

Таким образом, к 1 июня 1944 г. в германской армии имелось восемь бригад реактивных минометов. Кроме них, были сформированы 101-й отдельный тяжелый моторизованный полк (sWrfRgt) и 10-й горный минометный дивизион (Gebirgs-NbWrfAbt) — единственный по-прежнему оснащенный одноствольными минометами образца 1935/1940 года. Дивизион дислоцировался в Норвегии, вдали от основных сражений. Что касается 101-го тяжелого полка, в его составе было три трехбатарейных дивизиона 280/320-мм шестиствольных РСЗО (всего 18 пусковых установок), а также 11-й стационарный дивизион трехбатарейного состава (всего 12 150-мм минометов и 8 самоходных 150-мм «Панцерверферов»).

К январю 1945 года удалось развернуть еще восемь бригад, их общее расписание выглядело таким образом: шесть моторизованных бригад (с 1-й по 6-ю), три «народные» моторизованные бригады (7-я, 9-я, 15-я)[15], четыре «народные» частично моторизованные бригад (8-я и с 16-й по 18-ю)[16], а также 300-я крепостная.

4-я, 7-я, 8-я, 9-я, 15-я, 16-я и 18-я бригады сражались на Западе, 1-я, 6-я и 300-я — на Востоке (группа армий «Mitte»). Прочие действовали на юго-восточном и южном фронтах: 17-я бригада в группе армий «Sued», 3-я и 5-я — в группах «А» и «С» соответственно. После гибели в Северной Франции 7-й, 8-й и 9-й бригад они были воссозданы с присвоением статуса «народных».

Войска СС не формировали полков и бригад реактивных минометов, высшей формой организации в них был принят дивизион. Однако последний имел на одну батарею больше армейского и насчитывал 24 150-мм пусковые установки. Всего было сформировано пять дивизионов (со 101-го по 105-й), вошедших в состав четырех танковых и одного горнострелкового корпусов СС. Кроме этого, 1-я танковая дивизия «Leibstandarte SS Adolf Hitler» и 12-я «Hitlerjugend» были усилены соответственно 1-ми 12-м моторизованными дивизионами четырехбатарейного состава (три батареи 150-мм и одна — 210-мм РСЗО). В некоторых случаях действия эсэсовцев поддерживали приданные им армейские минометные части. Так, во время боев в Арденнах 6-й танковой армии СС были приданы 4-я, 9-я и переброшенная из группы армий «Sued» 17-я бригады.

Наконец, 21-й тяжелый парашютный моторизованный дивизион (Fallschirm sWrfAbt) вошел в состав 1-й парашютной армии, сформированной военно-воздушными силами. Все его четыре батареи укомплектованы 320-мм реактивными минометами.

Поскольку ни одна немецкая РСЗО не достигала дальности стрельбы «катюш», Верховное главнокомандование вермахта (как писали в советской военно-исторической литературе: «спрятав в карман нацистскую спесь») отдало приказ о детальном изучении конструкции советских ракет и создании аналогичной системы. Реализация этой задачи была поручена заводу «Waffenfabrik Brunn» (бывшие заводы «Ceska Zbrojovka» в Брно), который до конца 1943 года разработал модифицированный образец советского оперенного PC М-8 калибром 80 мм. Тактико-технические характеристики ракеты были сходны с М-8, но точность стрельбы благодаря вращению, сообщаемому стабилизаторами (установленными под углом к корпусу в градуса), была выше, чем у советского образца (хотя ниже, чему немецких турбореактивных мин). Подверглась изменениям и конструкция головной части ракеты. Электрический запал был вынесен на один из ведущих поясков, что благоприятно отразилось на надежности ракеты. В целом 8 cm Wurfgranate Spreng (такое обозначение получил новый тип PC) оказалась более удачной, чем ее советский прототип. Фактически скопирована была и пусковая установка: 48 направляющих непривычного для немцев рельсового типа (официальное наименование: 8 cm Raketen-Vielfachwerfer) монтировались на бронетранспортере, для которого использовались различные шасси.

Ввиду большего веса пусковой установки (48 балочных направляющих в четыре яруса) ее пришлось монтировать на базе трофейного французского среднего танка SOMUA S 35, получившего в вермахте обозначение PzKpfw 35S или 739 (f). РСЗО, получившая обозначение Sd.Kfz. 303, стала единственной немецкой полностью гусеничной пусковой установкой реактивных снарядов. Направляющие монтировались вместо снятой башни танка.

Облегченный вариант системы — 24 направляющие, размещенные в два яруса, устанавливался на базе различных полугусеничных бронетранспортеров: как на описанном выше «Маультире» фирмы «Опель», так и на специально разработанном образце, для которого использовали базу трофейного французского полугусеничного тягача Zugkraftwagen S303 (f) или SOMUA MCG/MCL Установка получила обозначение 8 cm R Vielfachwerfer auf m.gep.Zgkw S303 (f).



Рис. 85. 80-мм самоходный реактивный миномет на базе французского полугусеничного бронетранспортера.

Ряд документов военных лет свидетельствует, что завод в Брюине был только местом производства PC — за разработку и испытания последних отвечало конструкторское бюро заводов «Skoda», открытое во время второй мировой войны в Пршибраме В 1943 45 годах этот центр возглавлял Рольф Энгель (Rolf Engel), ровесник В. фон Брауна (родился 10 августа 1912 г.). В 1928 году Энгель был представлен Оберту Небелю Риделю и прочим «ракетным магнатам». Вначале он работал на ракетном полигоне в Берлин Рейникендорф затем стал ассистентом Иоганна Винклера, которому помогал в работе над ракетой HW-2 Уже в то время у него проявилась склонность к более глубокому конструкторскому проектированию образцов ракет и опробованию качества внедренных решений с помощью промышленных экспериментов. После получения высшего образования Энгель вместе с несколькими партнерами учредил в 1942 году в Данциге компанию «Gerate Entwicklung GmbH». Несколькими неделями позже он открыл собственное предприятие по конструированию реактивных двигателей (Versuchanstalt fur Strahltriebwerke) в Гроссендорфе. В своей деятельности Энгель преимущественно ориентировался на Министерство авиации, от которого, в частности, получил заказ на проектирование зенитных управляемых ракет. Поскольку его ограниченный штат не мог успешно решать поставленные задачи, Энгель по распоряжению рейхсминистра вооружении Шпеера в начале 1943 года принял руководство комплексом в Пршибраме, куда к следующему году был переведен весь персонал ликвидированного «VA Grossendorf».

Под руководством Энгеля на этом объекте проводились работы над проектом 8 cm R Spreng (копии советской М 8), сам конструктор разрабатывал 80-мм модификацию раке ты «Panzerblitz» и участвовал в проектировании реактивного снаряда R4/M. В последние месяцы второй мировой воины Энгелю поручили ликвидировать недостатки раке ты «Taifun», для запуска которой «Шкода» разрабатывала специальный образец РСЗО. Однако эта работа осталась незавершенной. В конце апреля 1945 года все немецкие служащие были эвакуированы в Мюнхен. Пршибрамский центр развалился.

Если конструкция М-8 была заимствована практически без изменений, то PC М 13 подвергся серьезным доработкам. Его калибр со 130 мм увеличили до 150 мм, для увеличения осколочного действия заряд взрывчатки, размещенный в изолированном контейнере, был удлинен (таким образом, часть его находилась непосредственно в камере сгорания). Было ограничено количество винтовых соединений, по большей части замененных сваркой. Особое внимание придавалось проекту ракетного двигателя, в особенности стабилизации давления путем использования прогрессивно сгорающего зернистого пороха (Krantzpulver) уменьшению выявленной эксцентричности тяги (с помощью усовершенствованной фиксации топливного заряда в камере сгорания) и т. д.

Конструкцию ракеты можно охарактеризовать как весьма удачную, хотя отдельные унаследованные с «советских» времен параметры (например, большое рассеивание снарядов в залпе) продолжали сказываться. По этой причине доводка PC затянулась до конца войны. В бою эта система так и не была применена.

Наиболее мощной немецкой пороховой ракетой, использовавшейся на фронте (главным образом в уличных боях, при уничтожении сильно укрепленных объектов и др.), стала 380-мм ротационная ракета с фугасной боевой частью общим весом 351 кг. Ее длина достигала полутора метров, заряд взрывчатки весил 125 кг. Бронебойная версия снабжалась кумулятивной боевой частью (масса этого варианта ракеты — 345,2 кг). Снаряд получил индекс WGr. 4581 (вариант с кумулятивной БЧ — WGr. 4592).

В качестве пусковой установки служил ствол экспериментального корабельного противолодочного бомбомета Raketenwerfer 61 фирмы «Rheinmetall-Borsig», установленный в шаровой установке в лобовом листе просторной сварной боевой рубки на шасси тяжелого танка PzKpfw VI Ausf. Е «Tiger». Длина ствола — 5,4 калибра (2054 мм). В сухопутном варианте это мощное орудие получило обозначение Sturmmoerser RW 61 (StuM RW 61) и снабжалось горизонтальным клиновым затвором (заряжание производилось с казенной части) и специальным оптическим прицелом РаК ZF 3x8. В отличие от прочих образцов реактивных установок оно предназначалось не для ведения залпового огня по площадям, а для прицельной стрельбы по конкретной цели. Снаряд с помощью небольшого вышибного заряда выбрасывался из ствола пусковой установки с начальной скоростью 45–91 м/с. Затем твердотопливный ракетный двигатель, использовавший 40-килограммовый пороховой заряд, сообщал снаряду скорость до 250 м/с, что обеспечивало возможность ведения эффективного огня на дистанцию до 5500 м. Более легким кумулятивным боеприпасом можно было стрелять на дистанцию 5800 метров. Огонь велся преимущественно с больших углов возвышения ствола (подъемный механизм обеспечивал угол вертикальной наводки до 85 градусов). С целью максимального снижения отдачи в дульном срезе мортиры имелись несколько десятков параллельных оси ствола газоотводных каналов.

Оборудованный таким образом танк, разработанный фирмой «Henschel», имел возимый боекомплект в 14 (по другим данным, 13) выстрелов и снабжался краном для погрузки снарядов, смонтированным на кормовой стенке рубки, подъемным устройством и лотком для заряжания мортиры. В крыше боевого отделения располагался прямоугольный люк для погрузки снарядов (в состав роты таких самоходок входили бронированные транспортеры боеприпасов). Справа от орудия располагался курсовой 7,92-мм пулемет (боекомплект 1500 патронов).

Боевая масса — 66–68 тонн, что на 9—11 тонн превышало массу линейного танка «Тигр» с 88-мм пушкой Габариты самоходки отличались от базового образца только по высоте (2850 мм). Лобовой лист рубки устанавливался под углом 35 градусов. Лобовая часть корпуса дополнительно прикрывалась 50-мм броневым листом, закрепленным на гужонах. Бронирование катаных лобовых листов достигало 150 мм, борта и кормы — 80, крыши боевой рубки — 40 мм. Пусковая установка была объединена в одно целое с массивной литой броневой маской. Экипаж — пять человек. Машина оборудовалась стандартной радиостанцией Fu 5.

12-цилиндровый карбюраторный V-образный двигатель Maybach HL10 Р30 жидкостного охлаждения рабочим объемом 23095 куб. см. и мощностью 650 л. с., при 2600 об/ мин позволял машине развивать скорость 38,2 км/ч при запасе хода 100 км. Трансмиссия включала в себя многодисковый главный фрикцион с трением в масляной ванне и безвальную коробку передач (8 вперед, 4 назад), смонтированные в одной ванне, планетарные механизмы поворота и бортовые передачи.

Основу ходовой части составляло 24 опорных катка (по 12 на борт). Подвеска индивидуальная торсионная с гидравлическими амортизаторами на переднем и заднем балансирах. Опорные катки снабжались внутренней амортизацией и располагались в шахматном порядке. Ведущее колесо (со съемными зубчатыми венцами) заднего расположения; зацепление цевочное. В каждой гусенице 96 траков шириной 725 мм. Преодолеваемые препятствия; угол подъема до 36 градусов, ров шириной до 2,3 м, вертикальная стенка высотой до 0,79 м, брод глубиной до 1,2 м («Штурмтигры», оборудовавшиеся из «Тигров» последних выпусков, не оснащались ОПВТ).



Рис. 86. Самоходная мортира «Sturmtiger».

Комплекс, получивший обозначение KW 61 (либо KW67) «Sturmtiger», в ограниченном количестве выпускался фирмой «Alkett». Всего с августа 1944 по март 1945 годов выпустили 18 экземпляров «Штурмовых тигров», из которых сформировали две отдельные роты штурмовых мортир (Panzersturmmoerserkompanie или Pz.Stu. Мг. Кр), сражавшихся в основном на Западном фронте. Впервые они были применены во время подавления Варшавского восстания в сентябре 1944 года. В начале марта 1945 года в строю находилось 13 самоходок.

Использовав опыт «Штурмтигра», в 1945 году немцы создали опытный образец 380-мм буксируемой гаубицы особой мощности. Последняя могла вести прицельный огонь 680-мм надкалиберным реактивным снарядом.

В небольших масштабах на фронте использовались некоторые другие типы ракет, изначально разрабатывавшихся для ВВС либо ПВО, как, например, 73-мм ротационная сигнальная и агитационная ракета. Особую группу образуют осветительные ракетные снаряды, выпускавшиеся калибрами 86 мм (RLG 1000 и RLG 3000 с потолком 1000 и 3000 метров соответственно), 150 и 210 мм. Осветительная ракета LGS калибром 150 мм была создана на базе описанной выше ракеты WGr. 41 Spreng, но ее стабилизация в полете осуществлялась с помощью раскрывающегося оперения, а не вращения. Особенностью 210-мм ротационной осветительной ракеты была полусферическая камера сгорания, заполненная дигликолевым трубчатым порохом. В донной части камеры под углом 9 градусов были пробиты шесть сопел. В свободной головной части ракеты был уложен осветительный заряд с парашютом.

Менее известным является тот факт, что немцы во время войны пытались увеличить дальность огня орудий ствольной артиллерии с помощью ракетного мотора, установленного в облегченном корпусе пушечного или гаубичного снаряда (в наше время такие боеприпасы называются активно реактивными). Этот принцип был осуществлен в проекте 150-мм «снаряда-ракеты» 19/40. Для 280-мм дальнобойного орудия К5 (Е) «Leopold» был сконструирован выстрел 4331, который имел дальность полета 86,5—93 км вместо первоначальных 67. Ценой этому стало чрезмерное рассеивание снарядов: на испытаниях отклонения от точки прицеливания легли в пределах 10 квадратных километров, таким образом, ведение огня по точечной цели оказалось абсолютно невозможным. Встроенный ракетный двигатель включался через 19 секунд с момента выстрела и увеличивал скорость полета на 250 м/с. Активно реактивные боеприпасы разработали и для других артиллерийских систем (105-мм гаубицы 18/40, 105- и 128-мм зенитных орудий), но ни в одном случае не были приняты на вооружение.

Ограниченное применение активно реактивные снаряды нашли в тяжелой сверхдальнобойной артиллерии Немцы попытались решить с помощью ракетного ускорителя долгое время владевшую их умами задачу ведения артиллерийского огня через Ла-Манш. В начале февраля 1944 года фирма «Krupp» начала работу над проектом дальнобойной ракетно артиллерийской системы R.Wa. 100. По проекту, эта установка снабжалась длинным тонкостенным нарезным стволом, из которого турбореактивный снаряд выбрасывался небольшим вышибным зарядом (как на «Штурмтигре»). В воздухе, на дистанции около 100 метров от дульного среза орудия включался маршевый ракетный двигатель, разгонявший снаряд до скорости 1000 м/с Применение этого принципа могло обеспечить ведение огня боеприпасами, снаряженными примерно 200 кг взрывчатки, по целям в южной Англии.

Калибр орудия должен был равняться 540 или 600 мм в качестве орудия — пусковой установки предусматривалось использование модифицированного железнодорожного транспортера 240 мм орудия особой мощности «Theodor» или усиленного гусеничного шасси 615 мм мортиры «Karl». Работы над проектом не были завершены, хотя в самом конце войны удалось изготовить макет орудия. Впоследствии, уже под контролем советской оккупационной администрации (в 1945 46 годах) на основе этого проекта ряд немецких специалистов вел разработку аналогичной 560 мм артсистемы РАК также оставшейся в чертежах.
