Краткое описание конструкции МиГ-21Ф-13

Краткое описание конструкции МиГ-21Ф-13

МиГ-21 стал этапным самолетом не только потому, что он обладал выдающимися для своего времени летно-техническими характеристиками; в конструкцию самолета – планер, силовую установку, систему аварийного спасения и вооружение – было заложено множество новаторских технических решений.

Крыло треугольной формы в плане набрано из симметричных профилей ЦАГИ относительной толщиной 5% и состоит из двух одно- лонжеронных консолей с передней и задней стрингерными стенками. В каждой консоли располагается по два топливных бака (в носовой и средней частях), набор нервюр и стрингеров, подкрепляющих обшивку. На крыле имеются элероны общей площадью 0,88 м 2 , а для улучшения взлетно-посадочных характеристик – закрылки со скользящей осью вращения общей площадью 1,87 м 2 . Аэродинамические перегородки (гребни) высотой 7% от местной хорды крыла улучшали продольную устойчивость на больших углах атаки. Кроме отсеков для топлива в корневых частях крыла находились кислородные баллоны. На консолях также смонтированы посадочные фары и узлы подвески вооружения. Консоли крепятся к фюзеляжу в пяти точках.

Горизонтальное оперение стреловидностью 550 и подвижной площадью 3,94 м2 набрано из симметричных профилей А6А относительной толщиной 6%. Каждая половина стабилизатора крепится к стальной балке круглого сечения. Балки стабилизатора вращаются в радиально упорных подшипниках, установленных на шпангоуте № 35А, и игольчатых подшипниках, установленных на шпангоуте № 36 с обеих сторон фюзеляжа.

Кострукция фюзеляжа МиГ-21 Ф-13

Кострукция фюзеляжа МиГ-21 Ф-13

Ниша основного шасси

Ниша основного шасси

Подвесной топливный бак

Подвесной топливный бак

Кострукция хвостовая части самолета МиГ-21Ф-13

Кострукция хвостовая части самолета МиГ-21Ф-13

Вертикальное оперение стреловидностью 60°, состоящее из киля и руля поворота, набрано из профилей С-11с относительной толщиной 6%.

Фюзеляж – полумонокок. Для установки, снятия и осмотра двигателя при регламентных работах имеется разъем, делящий фюзеляж на носовую и хвостовую части. На фюзеляже установлены два передних тормозных щитка с углом отклонения 25° и один задний (угол отклонения 40°). В хвостовой части фюзеляжа имеется ниша для тормозного парашюта, выпускаемого в момент касания земли главных колес.

Шасси – трехопорное с носовым колесом. Передняя стойка с колесом КТ-38 размером шины 500x180 мм убирается против потока в носовую нишу фюзеляжа. Основные опоры с колесами КТ-82М с размером шин 660x200 мм убираются в крыло (стойка с амортизатором и гидроцилиндром) и фюзеляж (колеса).

Турбореактивный двигатель Р11Ф-300 – двухвальный с осевым шестиступенчатым компрессором, с трубчатой камерой сгорания и форсажной камерой. Двигатель, как это ни банально звучит, является «сердцем» самолета, и от слаженной работы всей силовой установки во многом зависит достижение расчетных характеристик. Р11Ф-300, вначале капризный в эксплуатации, обладавший низким ресурсом, к моменту появления МиГ-21 Ф считался доведенным двигателем, что и стало основанием для его производства. Но достижение желанных тяги и удельного расхода топлива и ресурса является лишь необходимым, но не достаточным условием для принятия самолета на вооружение (или снабжение) ВВС. Еще необходимо, чтобы двигатель устойчиво работал на всех эксплуатационных режимах, не «обрезал» при стрельбе из пушек или пуске ракет. И здесь уже многое зависит от правильного выбора параметров и схемы воздухозаборного устройства, наличия створок – противопомпажных и подпитки двигателя.

Хвостовая часть самолета МиГ-21 Ф

Хвостовая часть самолета МиГ-21 Ф

Противопомпажные автоматические створки находились с обеих сторон фюзеляжа между 2-м и 3-м шпангоутами, а между 9-м и 10-м шпангоутами – створки подпитки двигателя, открывавшиеся на земле и при взлете.

Топливо общим объемом 2300 л размещалось в четырех крыльевых, фюзеляжных и подфюзеляжном 800-литровом баках. В качестве топлива использовался керосин Т-1, ТС-1 иТ-2.

Система аварийного покидания «СК», разработанная в ОКБ-155, была в самолете, пожалуй, самым оригинальным техническим решением. На нее возлагались большие надежды, но последующая эксплуатация выявила низкую надежность и невозможность спасения летчика при катапультировании с земли. «СК» состояла из откидной части фонаря, при открывании кабины поднимавшейся вверх и вперед, и катапультируемого сиденья.

Фонарь кабины – довольно сложная конструкция. Отмечу лишь основные отличительные ее элементы. Переднее стекло выполнено из силикатного стекла толщиной 14,5 мм, а основное стекло – термостойкое органическое толщиной 10 мм. Непосредственно под лобовым стеклом находился неподвижный экран – бронестекло из 62-мм триплекса. Экран должен был защищать пилота от прямого попадания снарядов и осколков; кроме того, при катапультировании по экрану прокатывались ролики фонаря, а в случае аварийного сброса фонаря он защищал летчика от встречного потока воздуха.

На каркасе задней дуги откидной части фонаря имелась крышка из магниевого сплава. При катапультировании с защитой фонарем крышка лючка выбивалась пиромеханизмом стабилизирующего парашюта сиденья. Передняя часть фонаря отделялась от хвостовой герметичной части перегородкой, в боках которой имелись небольшие окна для обзора задней полусферы. Фонарь снабжался жидкостной антиобледенительной системой, омывавшей лобовое стекло. Пятилитровый бак со спиртом, использовавшийся для этих целей, размещался в переднем коке фюзеляжа.

Носовая опора шасси

Носовая опора шасси

Основная опора шасси

Основная опора шасси

Конструкция основной опоры шасси

Конструкция основной опоры шасси

В состав оборудования кроме стандартного набора пилотажно-навигационных и контролирующих работу двигателя и различных систем приборов входили командная УКВ радиостанция РСИУ-5, маркерный радиоприемник

МРП-56И, радиокомпас АРК-54И и креновый автопилот КАП-1.

На самолете был установлен оптический прицел АСП-5Н-ВУ1, сопряженный с вычислителем ВРД-1 и радиодальномером СРД-5 «Квант», который был расположен под радиопрозрачным обтекателем центрального тела воздухозаборника двигателя.

Вооружение самолета включало пушку НР-30 калибра 30 мм, а также ракетное и бомбовой вооружение, подвешивающееся на балочные держатели БДЗ-58-21. Ракеты К-13 размещались на пусковых установках АПУ-28. Кроме того, допускалась подвеска до 32 АРС-57М, двух АРС-212 или АРС-240 и бомб.

В экипировку летчика входили высотно- компенсирующий костюм ВКК-ЗМ с гермошлемом ГШ-4М и комплект кислородного оборудования ККО-3.

Выпуск самолетов МиГ-21 по 1962 г.

Краткое описание конструкции МиГ-21Ф-13

* Поданным архива МАП, но по сведениям, полученным с завода № 21, – 73 самолета

Основные характеристики семейства самолетов МиГ-21

Краткое описание конструкции МиГ-21Ф-13

Основные характеристики учебно-тренировочных самолетов МиГ-21

Краткое описание конструкции МиГ-21Ф-13
Несмотря на то, что от выхода постановления правительства до начала летных испытаний первого прототипа будущего МиГ-21 прошло меньше года, его доводка затянулась на пять лет. Лишь в 1960 году заказчик получил первые серийные истребители МиГ-21 Ф. Тогда никто и предположить не мог, что самолет очень быстро получит заслуженное признание военных летчиков практически во всех уголках планеты.

Несмотря на то, что от выхода постановления правительства до начала летных испытаний первого прототипа будущего МиГ-21 прошло меньше года, его доводка затянулась на пять лет. Лишь в 1960 году заказчик получил первые серийные истребители МиГ-21 Ф. Тогда никто и предположить не мог, что самолет очень быстро получит заслуженное признание военных летчиков практически во всех уголках планеты.

О МиГ-21 широко заговорили в середине 1960-х годов, когда он стал успешно бороться в небе Вьетнама с «Фантомами» и «Стратофортрессами», стал своего рода эталоном маневренности и живучести. Давно ушли в прошлое его «соперники» – американские F-104 и французские «Мираж III», но обновленные МиГ-21 еще долго будут нести боевую службу, не уступая истребителям четвертого поколения.

О МиГ-21 широко заговорили в середине 1960-х годов, когда он стал успешно бороться в небе Вьетнама с «Фантомами» и «Стратофортрессами», стал своего рода эталоном маневренности и живучести. Давно ушли в прошлое его «соперники» – американские F-104 и французские «Мираж III», но обновленные МиГ-21 еще долго будут нести боевую службу, не уступая истребителям четвертого поколения.

МиГ-21 Ф-13 ВВС Индонезии

МиГ-21 Ф-13 ВВС Индонезии

Бывший иракский МиГ-21 Ф-13, проходивший испытания в Израиле

Бывший иракский МиГ-21 Ф-13, проходивший испытания в Израиле

МиГ-2Ф-13 ВВС СССР

МиГ-2Ф-13 ВВС СССР

МиГ-21 УМ ВВС СССР. На самолете знак «Отличный самолет»

МиГ-21 УМ ВВС СССР. На самолете знак «Отличный самолет»

МиГ-21 УМ ВВС СССР

МиГ-21 УМ ВВС СССР

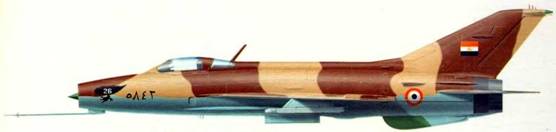

МиГ-21 Ф египетских ВВС

МиГ-21 Ф египетских ВВС

МиГ-21 Ф-13 проходивший испытания в США

МиГ-21 Ф-13 проходивший испытания в США

МиГ-21 Ф-13 югославских ВВС

МиГ-21 Ф-13 югославских ВВС

МиГ-21У ВВС Финляндии

МиГ-21У ВВС Финляндии

МиГ-21 УМ венгерских ВВС

МиГ-21 УМ венгерских ВВС

Краткое описание конструкции МиГ-21Ф-13
Краткое описание конструкции МиГ-21Ф-13
