Ствол со ствольной коробкой

5. Ствол со ствольной коробкой (рис. 3) в собранном виде имеет следующие основные части: надульник; газовый цилиндр со штоком и толкателем с пружиной; прицел; отражатель с остановом затвора; разобщитель автоматического спуска; втулку ствольной коробки; запор втулки с упором и пружиной.

Ствол (рис. 4) служит для направления полета пули. Канал ствола имеет четыре нареза, идущие слева вверх направо, для сообщения вращательного движения пуле. На дульце и скате патронника сделаны продольные канавки для облегчения извлечения гильзы. На пеньке ствола сделан вырез для выбрасывателя. Газовое отверстие в стенке ствола служит для отвода части газов из канала ствола, используемых для перезаряжания винтовки.

6. Надульник (рис. 5) имеет: на заднем конце раструб для крепления кожуха; газовую камору для отвода части газов из ствола, в которой крепятся регулятор и патрубок; поперечное овальное отверстие для клина; нижний выступ, в котором крепится защелка шомпола и при помощи этого же выступа крепится штык на винтовке; верхний выступ для крепления мушки и дульный тормоз со втулкой для уменьшения энергии отдачи и придания стабильности стволу при стрельбе. В винтовках первого выпуска в дульном тормозе было 12 узких окон, а в выпускаемых в настоящее время винтовках в дульном тормозе имеется 4 широких окна.

Рис. 3.

Рис. 3.

Ствол со ствольной коробкой:

1 — надульник; 2 — газовый цилиндр со штоком, толкателем и пружиной; 3 — прицел; 4 — отражатель с остановом затвора; 5 — разобщитель автоматического спуска; 6 — втулка ствольной коробки; 7 — запор втулки с упором и пружиной; 8 — защелка скобы

Рис. 4.

Рис. 4.

Ствол:

1 — продольные канавки; 2 — вырез для выбрасывателя; 3 — газовое отверстие

Рис. 5.

Рис. 5.

Надульник:

1 — раструб; 2 — газовая камора; 3 — поперечное овальное отверстие; 4 — нижний выступ; 5 — верхний выступ; 6 — дульный тормоз; 7 — втулка дульного тормоза; 8 — регулятор; 9 — патрубок

7. Газовый регулятор (рис. 6) служит для регулирования количества отводимых пороховых газов из канала ствола. Регулятор имеет пять поперечных отверстий различного диаметра, любое из которых может быть установлено против газового отверстия газовой каморы.

Головка регулятора имеет вид пятигранника, на гранях которого цифрами показаны диаметры соответствующих отверстий. При помощи этого пятигранника регулятор ключом устанавливается на требуемые отверстия.

Регулятор имеет заплечико, ограничивающее смещение вперед в газовой каморе, и продольный цилиндрический канал для отвода газов на поршень.

Рис. 6.

Рис. 6.

Газовый регулятор:

1 — поперечные отверстия; 2 — головка; 3 — заплечико; 4 — продольный цилиндрический канал

Рис. 7.

Рис. 7.

Газовый патрубок:

1 — нарезная часть; 2 — квадратная часть; 3 — цилиндрическая часть; 4 — канал

8. Газовый патрубок (рис. 7) служит для направления пороховых газов на газовый цилиндр. Газовый патрубок имеет нарезную часть для соединения с газовой каморой, квадратную часть для завинчивания и отвинчивания патрубка при помощи ключа, цилиндрическую часть для соединения с газовым цилиндром и канал для отвода газов.

9. Мушка с намушником (рис. 8) служит для наводки винтовки в цель. Мушка имеет стержень, нарезной конец для соединения с намушником, квадратную часть для ключа при завинчивании и отвинчивании мушки и разрез для прочного удержания мушки в намушнике. Намушник имеет трапециевидный выступ для крепления в пазу надульника, нарезное отверстие для стержня мушки, верхнее отверстие для ключа и риску на передней плоскости для отметки правильного положения мушки на выступе надульника.

Рис. 8.

Рис. 8.

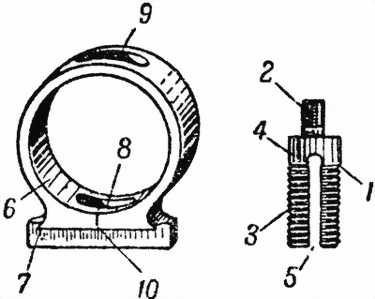

Мушка с намушником;

1 — мушка; 2 — стержень; 3 — нарезной конец; 4 — квадратная часть; 5 — разрез; 6 — намушник; 7 — трапециевидный выступ; 8 — нарезное отверстие; 9 — верхнее отверстие; 10 — риска

Рис. 9.

Рис. 9.

Защелка шомпола:

1 — стержень; 2 — головка; 3 — выступ

10. Защелка шомпола (рис. 9) служит для крепления шомпола на винтовке. Защелка состоит из стержня и пружины. Стержень имеет головку с насечкой и выступ, которым защелка удерживает шомпол в отверстии выступа надульника.

11. Прицел (рис. 10) служит для придания винтовке соответствующих углов прицеливания. Он состоит из колодки прицела, прицельной планки, пружины прицельной планки, хомутика и защелок хомутика с пружинами.

Рис. 10.

Рис. 10.

Прицел:

1 — колодка прицела; 2 — прицельная планка; 3 — пружина прицельной планки; 4 — хомутик; 5 — защелки хомутика

12. Колодка прицела (рис. 11) служит основанием прицела. Она имеет: сектора для установки высот прицела, проушины для цапф прицельной планки, продольный канал для прохода толкателя стебля затвора, кольцо, пазы и поперечное отверстие для крепления колодки на стволе.

Рис. 11.

Рис. 11.

Колодка прицела:

1 — сектора; 2 — проушины; 3 — продольный канал; 4 — кольцо; 5 — пазы; 6 — поперечное отверстие

13. Прицельная планка (рис. 12) служит для установки хомутика на требуемую дистанцию. На верхней плоскости планки с правой стороны нанесены четные цифры от 2 до 14, а с левой стороны — нечетные цифры от 1 до 15, а в измененной винтовке цифры нанесены и на нижней плоскости прицельной планки. Расстояния между делениями соответствуют 100 м дальности стрельбы.

Рис. 12.

Рис. 12.

Прицельная планка:

1 — цифры; 2 — вырезы; 3 — гривка с прорезью

Кроме того, прицельная планка имеет: цапфы для соединения с проушинами колодки, вырезы для выступов защелок хомутика и гривку с прорезью для прицеливания. Для удержания планки в приданном ей положении служит пластинчатая пружина, помещающаяся в пазу колодки прицела.

14. Хомутик прицельной планки (рис. 13) служит для придания надлежащей высоты гривке прицельной планки. Он имеет: продольный паз для соединения с прицельной планкой, поперечный паз для помещения защелок с пружинами и вырез для устранения закрывания мушки при прицеливании. Защелки хомутика служат для удержания хомутика на прицельной планке в приданном положении, для чего на концах защелок сделаны выступы, которые под действием пружины заскакивают в боковые вырезы прицельной планки.

Рис. 13.

Рис. 13.

Хомутик прицельной планки:

1 — продольный паз; 2 — поперечный паз; 3 — вырез; 4 — защелки хомутика; 5 — выступы защелок; 6 — пружины защелок

Рис. 14.

Рис. 14.

Газовый цилиндр со штоком и толкателем:

1 — газовый цилиндр; 2 — шток; 3 — толкатель; 4 — пружина толкателя

15. Газовый цилиндр со штоком и толкателем (рис. 14) служит для передачи энергии пороховых газов стеблю затвора. Газовый цилиндр имеет несквозной канал для патрубка и гнездо для соединения со штоком. Шток представляет собой цилиндрический стержень, один конец которого входит в гнездо газового цилиндра, а другой — в гнездо толкателя. На задний конец толкателя надевается пружина, которая после прекращения действия газов на газовый цилиндр возвращает в переднее положение толкатель, шток и газовый цилиндр.

16. Ствольная коробка (рис. 15) служит для соединения следующих частей винтовки: ствола, затвора, ударно-спускового механизма, магазина, отражателя с остановом, втулки, запора втулки, разобщителя и защелки спусковой скобы. Ствольная коробка со стволом соединена при помощи нарезки. На переднем конце ствольная коробка имеет: выступ с продольными пазами и поперечным вырезом для крепления колодки прицела и цилиндрическое отверстие для толкателя стебля затвора. На выступе выбиты год изготовления винтовки, марка завода-изготовителя, а ниже выступа, слева — номер винтовки. Полукруглый вырез предназначен для болта нагеля. Внизу ствольная коробка имеет: нижний выступ с полукруглыми вырезами для крепления спусковой скобы, задний вырез для защелки спусковой скобы и отверстие для оси защелки.

Рис. 15.

Рис. 15.

Ствольная коробка:

1 — передний выступ с пазами и поперечный вырезом; 2 — цилиндрическое отверстие; 3 — полукруглый вырез; 4 — нижний выступ с полукруглыми вырезами; 5 — задний вырез; 6 — поперечное отверстие; 7 — продольное отверстие; 8 — отверстие для запора; 9 — гнездо; 10 — вырез для защелки; 11 — вырез для курка; 12 — упор остова затвора; 13 — вертикальный вырез для отражателя; 14 — отверстие для разобщителя; 15 — окно; 16 — выступ для крепления магазина; 17 — наружные пазы; 18 — нижние внутренние пазы; 19 — верхние внутренние пазы

На задней стенке ствольной коробки имеются продольное отверстие для втулки коробки, отверстие для запора втулки и гнездо для пружины со стопором запора втулки.

На дне ствольной коробки имеются: вырез для прохода конца защелки спусковой скобы; вырез для прохода курка; упор остова затвора; вертикальный вырез для крепления отражателя с остановом затвора; отверстие для разобщителя автоматического спуска и окно для магазина. На передней стенке этого окна сделан выступ для крепления магазина.

На стенках ствольной коробки с наружной стороны сделаны пазы для крепления кронштейна оптического прицела; с внутренней стороны — нижние пазы для стебля затвора. На заднем конце на правой стенке выступы, образующие паз, срезаны для установки и отделения затвора от ствольной коробки.

Рис. 16.

Рис. 16.

Втулка ствольной коробки:

1 — канал; 2 — задний конец; 3 — поперечные пазы; 4 — продольный срез; 5 — нижний поперечный паз

17. Втулка ствольной коробки (рис. 16) ограничивает движение затвора назад, удерживает верхний конец защелки в заднем положении, обеспечивая прочное соединение зуба защелки с выступом спусковой скобы, дает возможность протирать и осматривать канал ствола с казенной части. Она имеет: канал для прохода шомпола; задний конец для соединения со ствольной коробкой; поперечные пазы для запора втулки; продольный срез, препятствующий повороту втулки, и нижний поперечный паз для соединения с защелкой спусковой скобы.

18. Запор втулки (рис. 17) служит для удержания втулки от смещения назад и для закрывания ее отверстия.

Рис. 17.

Рис. 17.

Запор втулки:

1 — стержень; 2 — поперечные выступы; 3 — флажок

Рис. 18.

Рис. 18.

Защелка спусковой скобы:

1 — зуб; 2 — отверстие для оси; 3 — гнездо; 4 — пружина защелки; 5 — верхний конец защелки

Запор имеет: стержень, поперечные выступы для сцепления со втулкой и флажок для закрывания отверстия втулки и поворота запора. Положение флажка запора фиксируется стопором с пружиной, находящимися в гнезде задней стенки ствольной коробки.

19. Защелка спусковой скобы (рис. 18) служит для крепления ударно-спускового механизма со ствольной коробкой. Она имеет: зуб, который заскакивает за выступ спусковой скобы, отверстие для оси, цилиндрическое гнездо для конца пружины и верхний конец для соединения со втулкой ствольной коробки.

20. Отражатель (рис. 19) служит для отражения гильзы из-под зацепа выбрасывателя при движении затвора назад. Он имеет: боковые выступы для соединения со ствольной коробкой; верхний выступ для отражения гильзы; ограничительный выступ, ограничивающий положение отражателя в пазу ствольной коробки; задний выступ для ограничения смещения разобщителя автоматического спуска вверх; паз для останова затвора с пружиной.

Рис. 19.

Рис. 19.

Отражатель:

1 — боковые выступы; 2 — верхний выступ; 3 — ограничительный выступ; 4 — задний выступ; 5 — паз

Рис. 20.

Рис. 20.

Останов затвора:

1 — нижний выступ; 2 — верхний выступ; 3 — вырез

21. Останов затвора (рис. 20) служит для удержания затвора в заднем положении при израсходовании патронов из магазина. Останов имеет: нижний выступ для взаимодействия с подавателем; верхний выступ для удержания затвора и вырез для пружины, которая отжимает останов вниз.

Рис. 21.

Рис. 21.

Разобщитель автоматического спуска:

1 — нижний конец; 2 — верхний конец; 3 — колено

22. Разобщитель автоматического спуска (рис. 21) служит для освобождения курка с автоматического спуска при закрытом затворе. Разобщитель имеет: нижний конец для действия на автоматический спуск; верхний конец, на который действует стебель затвора и опускает разобщитель вниз. Нижняя плоскость колена ограничивает смещение разобщителя вниз, а верхняя препятствует продвижению разобщителя вверх.

Рис. 22.

Рис. 22.

Запирающий механизм:

1 — остов затвора; 2 — ударник; 3 — выбрасыватель; 4 — стебель затвора; 5 — возвратная пружина; 6 — крышка ствольной коробки
