АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

" ИГЛА" 9М313 (АВИАЦИОННЫЙ ВАРИАНТ)

В коломенском Конструкторском бюро машиностроения в 90-е гг. под руководством главного конструктора Николая Гущина разработан вариант ПЗРК "Игла" с твердотопливной малогабаритной управляемой ракетой 9М313 для установки на вертолетах МИ-8МТВ5.

Г-300

Г-300

Г-300 (210)

Опытная управляемая ракета класса "воздух-воздух". Разработка начата 9 августа 1950 г. в ОКБ-301 (НПО имени С.А.Лавочкина). Представляла собой уменьшенную и доработанную зенитную ракету В-300 с воздушным стартом. Предназначалась для вооружения самолетов-перехватчиков Г-400, создаваемых на основе бомбардировщика ТУ-4 для системы ПВО Москвы С-25. Главный конструктор – Семен Лавочкин. На вооружение не принималась.

К-7

К-7

К -7

Первая опытная ракета класса "воздух-воздух" московского МКБ "Вымпел". Создавалась для опытного перехватчика Т-3 (прототип истребителя СУ-9). Максимальная дальность стрельбы – 6 км.

Ракета проходила испытания в 50-е годы. На вооружение не принималась.

РС-1У (вверху), РС-2УС (внизу)

РС-1У (вверху), РС-2УС (внизу)

К-5. РС-1У [АА-1. ALKALI]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Первая отечественная ракета "воздух-воздух", принятая на вооружение. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Доработана в ОКБ "Звезда" (ГНПЦ "Звезда-Стрела", г. Королев). Принят на вооружение в 1955 г. (по другим данным – в 1959 г). В разработке ракеты принимали участие Дмитрий Томашевич и А.Л.Ляпин. Ракета оснащена маршевым твердотопливным двигателем. Имеет радиокомандную систему наведения и контактный взрыватель. Дальность стрельбы – 2-4 км. Стартовая масса – 83 кг. Длина ракеты – 2,5 м.

Максимальный диаметр корпуса – 0,178 м. Размах крыла – 0,58 м. Масса БЧ – 11 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-17ПФ. Комплекс снят с вооружения.

К-5М. РС-2У [АА-1. ALKALI]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Усовершенствованная ракета РС- 1У. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Принят на вооружение в 1957 г.

Ракета оснащена маршевым твердотопливным двигателем. Имеет радиокомандную систему наведения и контактный взрыватель.

Дальность стрельбы – 2-4 км. Стартовая масса – 74 кг. Длина ракеты – 2,5 м. Максимальный диаметр корпуса – 0,178 м. Размах крыла – 0,58 м. Скорость полета – 750 м/с. Масса БЧ – 11 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-17ПФ, МИГ- 19ПФМ, МИГ-21ПФ, СУ-9, ЯК-28П.

1 июля 1960 г. в небе над Заполярьем ракетой РС-2У, выпущенной с самолета МИГ-19ПФМ, был сбит американский разведчик RB-47.

Комплекс снят с вооружения.

К-51. РС-2УС [АА-1. ALKALI]

Авиационный ракетный комплекс с ракетой класса "воздух-воздух" малой дальности. Усовершенствованная ракета РС-2У. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Первый отечественный авиационный ракетный комплекс СУ-9-51 в составе перехватчика СУ-9, радиолокационного прицела ЦД-30Т и управляемых ракет РС-2УС принят на вооружение в 1958 г. Ракета оснащена маршевым твердотопливным двигателем. Имеет радиокомандную систему наведения и контактный взрыватель. Максимальная дальность стрельбы – 6 км. Стартовая масса – 83 кг. Длина ракеты – 2,8 м. Максимальный диаметр корпуса – 0,178 м. Размах крыла – 0,65 м. Масса БЧ – 13 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-21, СУ-9. Комплекс снят с вооружения.

РС-2УС на Су-9 (фото В.Друшлякова)

РС-2УС на Су-9 (фото В.Друшлякова)

К-55

К-55

К -55. Р-55 [АА-1. ALKALI]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Усовершенствованная ракета РС- 2У. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Ракета оснащена маршевым твердотопливным двигателем. Имеет тепловую ГСН. Комплексом вооружены истребители СУ-9. Комплекс снят с вооружения.

К-13М

К-13М

К-13С. Р-3С (Р-13С) [АА-2В. ATOLL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Первая отечественная авиационная ракета, способная поражать высокоманевренные цели. Создана на основе трофейной американской ракеты AIM-9B Sidewinder. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1958 г. Принят на вооружение в 1960 г. Ракета оснащена маршевым твердотопливным двигателем и пороховым аккумулятором давления. Имеет пассивную радиолокационную ГСН. Дальность стрельбы – 4-10 км. Стартовая масса – 75,3 кг. Длина ракеты – 2,8 м. Максимальный диаметр корпуса – 0,13 м. Размах крыла – 0,53 м. Масса БЧ – 11,3 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-21Ф-13, МИГ- 21ПФМ, МИГ-23, ЯК-28П. Комплекс снят с вооружения.

К-13Р. Р-3Р (Р-2Р, Р-13Р) [АА-2С. ATOLL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Модернизация ракеты Р-3С для истребителей МИГ-21, оборудованных РЛС "Сапфир". Имеет увеличенную дальность захвата цели, нечувствительна к погодным условиям. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1966 г. Принят на вооружение в 1968 г. Ракета оснащена усовершенствованным маршевым твердотопливным двигателем и пороховым аккумулятором давления. Имеет пассивную радиолокационную ГСН. Дальность стрельбы – 4-10 км. Стартовая масса – 75,3 кг. Длина ракеты – 2,8 м. Максимальный диаметр корпуса – 0,13 м. Размах крыла – 0,53 м. Масса БЧ – 11,3 кг. Боевая часть осколочно-фугасного типа.

Комплексом вооружены истребители МИГ-21, МИГ-23. Комплекс снят с вооружения.

Р-13М

Р-13М

К-13М. Р-13М [АА-2Р. ATOLL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Развитие ракеты Р-3С. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1973 г. Ракета оснащена маршевым твердотопливным двигателем. Максимальная дальность стрельбы – 15 км. Максимальный диаметр корпуса – 0,13 м. Размах крыла – 0,65 м. Боевая часть осколочно-фугасного типа.

Комплексом вооружены истребители МИГ-21ПФ, МИГ-21бис, МИГ-23, СУ-17, ЯК-28П. Комплекс снят с вооружения.

Р-3Р (вверху) и Р-3С (внизу)

Р-3Р (вверху) и Р-3С (внизу)

К-13М. Р-13М1 [АА-2Р. ATOLL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Развитие ракеты Р-3С. Модернизированная ракета Р-13М. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1976 г.

Комплексом вооружены истребители МИГ-21ПФ, МИГ-21бис, МИГ-23, СУ-17, ЯК-28П. Комплекс снят с вооружения.

Свеху вниз: Р-60, Р-73, К-13М, Р-55, Р-23 (фото В.Друшлякова)

Свеху вниз: Р-60, Р-73, К-13М, Р-55, Р-23 (фото В.Друшлякова)

Р-60М

Р-60М

Р-60 [АА-8. APHID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой даль-ности. Малогабаритная высокоманевренная всеракурсная ракета. Первая отечественная ракета "воздух-воздух" для боевых вертолетов. Оснащена тепловой ГСН. Головная организация – московское ГосМКБ "Вымпел". Разработка начата в ОКБ-4 МАП (КБ "Молния") под руководством Матуса Бисновата. Принят на вооружение в 1967 г. Производство освоено Ижевским механическим заводом. Максимальная дальность стрельбы – 10 км. Стартовая масса – 45 кг. Длина ракеты – 2,1 м. Максимальный диаметр корпуса – 0,12 м. Размах крыла – 0,37 м. Масса БЧ – 3,5 кг. Боевая часть осколочно-фугасного, осколочного или стержневого типа. Комплексом вооружены самолеты СУ-15, СУ-17, СУ-24, СУ- 25, МИГ-21, МИГ-23, МИГ-25П, МИГ-27, МИГ-29С, МИГ-31, ЯК-28П, ЯК-38, вертолеты МИ-24. Находится на вооружении.

Р-60М [АА-8. APHID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой даль-ности. Модернизация ракеты Р-60. Головная организация – московское ГосМКБ "Вымпел". Принят на вооружение в 70-е годы. Производство освоено Ижевским механическим заводом.

Длина ракеты – 2,16 м. Размах оперения – 0,36 м. Масса БЧ – 2,8 кг. Дальность пуска – от 1,5 до 12 км. Время управляемого полета – 23 с.

Комплексом вооружены самолеты СУ-15, СУ-17, СУ-24, СУ- 25, МИГ-21, МИГ-23, МИГ-25П, МИГ-27, МИГ-29С, МИГ-31, ЯК-28П, ЯК-38, вертолеты МИ-24. Находится на вооружении.

Р-60МК [АА-8. APHID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой даль-ности. Модернизация ракеты Р-60. Головная организация – московское ГосМКБ "Вымпел". Принят на вооружение в 70-е годы. Производство освоено Ижевским механическим заводом.

Комплексом вооружены самолеты СУ-15, СУ-17, СУ-24, СУ- 25, МИГ-21, МИГ-23, МИГ-25П, МИГ-27, МИГ-29С, МИГ-31, ЯК-28П, ЯК-38, вертолеты МИ-24. Находится на вооружении.

Р-73Э

Р-73Э

Р-73 (РМД-1). ИЗДЕЛИЕ 72 [АА-11. ARCHER]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Ракета выполнена по аэродинамической схеме "утка" с традиционным крестообразным расположением аэродинамических поверхностей на сопловой части двигателя установлен блок газодинамического управления интерцепторного типа. ГСН оснащена малогабаритной пассивной инфракрасной ГСН повышенной чувствительности и помехозащищенности с глубоким охлаждением фотоприемника. Обеспечивает поражение цели на минимальной высоте до 5 м. Система наведения сопряжена с нашлемным прицелом летчика самолета-носителя. Для подвески под носителем и пуска ракеты используется рельсовое пусковое устройство П-72. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1982 г.

Дальность стрельбы – 0,3 км – 20 км (по другим данным – до 30 км). Стартовая масса – 105 кг. Длина ракеты – 2,9 м. Максимальный диаметр корпуса – 0,17 м. Размах крыла – 0,51 м. Размах оперения – 0,38 м. Максимальная высота поражаемых целей – 20 км. Максимальная скорость поражаемой цели – 2500 км/ч. Масса БЧ – 7,4 кг. Максимальная перегрузка – 12. Комплексом вооружены истребители МИГ-21, МИГ-23МЛ, МИГ-29, МИГ-29М, МИГ-29С, МИГ-29К, СУ-25Т, СУ-27, СУ- 27К, ЯК-141.

Находится на вооружении.

Р-73 (фото В.Друшлякова)

Р-73 (фото В.Друшлякова)

Р-73М (РМД-2). ИЗДЕЛИЕ 72М [АА-11М. ARCHER]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Модификация ракеты Р-73 с увеличенной дальностью стрельбы. Ракета выполнена по аэродинамической схеме "утка" с традиционным крестообразным расположением аэродинамических поверхностей на сопловой части двигателя установлен блок газодинамического управления интерцепторного типа. Оснащена малогабаритной пассивной инфракрасной ГСН повышенной чувствительности и помехозащищенности с глубоким охлаждением фотоприемника. ГСН обеспечивает поражение цели на минимальной высоте до 5 м. Система наведения сопряжена с нашлемным прицелом летчика самолета-носителя. Для подвески под носителем и пуска ракеты используется рельсовое пусковое устройство П-72. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 80-е годы. Максимальная дальность стрельбы – 40 км. Стартовая масса – 110 кг. Длина ракеты – 2,9 м. Максимальный диаметр корпуса – 0,17 м. Размах крыла – 0,51 м. Масса БЧ – 8 кг. Время управляемого полета – 23 с.

Комплексом вооружены истребители МИГ-21, МИГ-23МЛ, МИГ-29, МИГ-29М, МИГ-29С, МИГ-29К, СУ-25Т, СУ-27, СУ- 27К, СУ-27П, ЯК-141. Находится на вооружении.

Р-73Э [АА-11. ARCHER]

Авиационный ракетный комплекс с усовершенствованной ракетой класса "воздух-воздух" малой дальности. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский.

Ракета оснащена всеракурсной высокоскоростной инфракрасной ГСН с большим полем захвата. Имеет комбинированную аэрогазодинамическую СУ с мощной системой управления вектором тяги двигателя, адаптивный быстродействующий автопилот. В конструкции применена специальная логика взаимодействия взрывательных устройств с системой наведения, гарантирующая практически абсолютную помехозащиту системы подрыва и высокую эффективность поражения целей.

Стартовая масса ракеты – 105 кг. Длина – 2,9 м. Диаметр корпуса – 0,17 м. Размах крыла – 0,51 м. Размах оперения – 0,38 м. Дальность стрельбы – от 300 м до 30 км. Высота поражения цели – от 20 м до 20 км. Максимальная скорость поражаемой цели – 2500 км/ч. Предельная перегрузка – 12. Масса ГЧ – 8 кг.

Комплексом оснащаются самолеты СУ-30МК. Проведены работы по интегрированию комплекса в состав вооружения самолета "Мираж F-1".

Схема ракеты К-8Р

Схема ракеты К-8Р

К-8. Р-8М [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Первая отечественная ракета "воздух-воздух" средней дальности. Обладает способностью перехвата только неманевренных целей. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Разработка начата в 1957 г. Серийное производство развернуто в 1961 г. Поступила на вооружение в 1962 г.

Всепогодная ракета. Дальность стрельбы – 3-12 км. Стартовая масса – 275 кг.

Комплексом вооружены истребители СУ-11, СУ-15, ЯК-28П. Комплекс снят с вооружения.

К-8. Р-8М1 [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модернизация ракеты Р-8М с увеличенной дальностью стрельбы. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1963 г. Всепогодная ракета. Максимальная дальность стрельбы – 14 км.

Комплексом вооружены истребители СУ-11, СУ-15, ЯК-28П. Комплекс снят с вооружения.

К-8Р. Р-8Р [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1961 г.

Всепогодная ракета. Дальность стрельбы – 3-10 км. Стартовая масса – 275 кг.

Комплексом вооружены истребители СУ-11. Комплекс снят с вооружения.

Р-8МР

Р-8МР

К-8МР. Р-8МР [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1961 г.

Комплексом вооружены истребители СУ-11. Комплекс снят с вооружения.

Р-98Р на Су-15

Р-98Р на Су-15

К-8МР. Р-8М1Р [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1963 г.

Комплексом вооружены истребители ЯК-28П. Комплекс снят с вооружения.

К-8Т. Р-8Т [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Ракета оснащена тепловой головкой самонаведения. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1961 г.

Комплексом вооружены истребители СУ-11. Комплекс снят с вооружения.

Р-8Т

Р-8Т

К-8МТ. Р-8МТ [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модернизация ракеты Р-8Т. Оснащена тепловой головкой самонаведения. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1961 г. Комплексом вооружены истребители СУ-11. Комплекс снят с вооружения.

Р-8М1Т [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модернизация ракеты Р-8МТ. Оснащена тепловой головкой самонаведения. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1963 г. Комплексом вооружены истребители ЯК-28П. Комплекс снят с вооружения.

Р-30Р [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Ракета оснащена радиолокационной головкой самонаведения. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1967 г.

Комплексом вооружены истребители ЯК-28ПМ. Комплекс снят с вооружения.

Р-30Т

Р-30Т

Р-30Т [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Ракета оснащена тепловой головкой самонаведения. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1967 г.

Комплексом вооружены истребители ЯК-28ПМ Комплекс снят с вооружения.

Р-98Т/Р

Р-98Т/Р

К-98. Р-98Р [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1965 г. Ракета оснащена радиолокационной ГСН. Дальность стрельбы – 15-30 (по некоторым данным до 18) км. Длина ракеты – 4,23 м. Максимальный диаметр корпуса – 0,28 м. Размах крыла – 1,22 м.

В 1978 г. ракетой Р-98 был сбит над Кольским полуостровом южнокорейский пассажирский самолет "Боинт-707", нарушивший границу СССР. В 1983 г. ракетами Р-98 (тепловой и радиолокационной) был сбит над Сахалином южнокорейский пассажирский самолет "Боинг-747", нарушивший границу СССР.

Комплексом вооружены истребители СУ-15. Комплекс снят с вооружения.

К-98. Р-98Т [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1965 г. Ракета оснащена тепловой ГСН. Дальность стрельбы – 15-30 (по некоторым данным до 18) км. Длина ракеты – 4,23 м. Максимальный диаметр корпуса – 0,28 м. Размах крыла – 1,22 м. В 1978 г. ракетой Р-98 был сбит над Кольским полуостровом южнокорейский пассажирский самолет "Боинт-707", нарушивший границу СССР. В 1983 г. ракетами Р-98 (тепловой и радиолокационной) был сбит над Сахалином южнокорейский пассажирский самолет "Боинг-747", нарушивший границу СССР.

Комплексом вооружены истребители СУ-15. Комплекс снят с вооружения.

Р-98М [АА-4. AWL]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1974 г.

Максимальная дальность стрельбы – 42 (по некоторым данным до 30) км.

В 1978 г. ракетой Р-98 был сбит над Кольским полуостровом южнокорейский пассажирский самолет "Боинт-707", нарушивший границу СССР. В 1983 г. ракетами Р-98 (тепловой и радиолокационной) был сбит над Сахалином южнокорейский пассажирский самолет "Боинг-747", нарушивший границу СССР.

Комплексом вооружены истребители СУ-15, ЯК-28П, ЯК- 28ПМ.

Комплекс снят с вооружения.

Р-40Р

Р-40Р

Р-40Т

Р-40Т

Р-40Р [АА-6. ACRID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан для высотных перехватчиков ПВО. Ракета оснащена полуактивной радиолокационной ГСН. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Комплекс разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1970 г.

Дальность стрельбы – 20-50 км. Стартовая масса – 750 кг. Длина ракеты – 6,29 м. Максимальный диаметр корпуса – 0,3 м. Размах крыла – 1,25 м. Масса БЧ – 40-100 кг. Боевая часть осколочно-фугасного типа.

Комплексом вооружены истребители СУ-15, МИГ-25, МИГ-31. Находится на вооружении.

Р-40РД [АА-6. ACRID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан для высотных перехватчиков ПВО. Модификация ракеты Р-40Р. Ракета оснащена полуактивной радиолокационной ГСН. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Комплекс разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1977 г. Максимальная дальность стрельбы – 72 км. Стартовая масса – 800 кг. Длина ракеты – 6,29 м. Максимальный диаметр корпуса – 0,3 м. Размах крыла – 1,25 м. Масса БЧ – 40-100 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители СУ-15, МИГ-25, МИГ-31. Находится на вооружении.

Р-40Т [АА-6. ACRID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан для высотных перехватчиков ПВО. Ракета оснащена тепловой ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1970 г.

Дальность стрельбы – 20-50 км. Стартовая масса – 750 кг. Длина ракеты – 5,9 м. Максимальный диаметр корпуса – 0,3 м. Размах крыла – 1,25 м. Масса БЧ – 40-100 кг. Боевая часть осколочно-фугасного типа.

Комплексом вооружены истребители СУ-15, МИГ-25, МИГ-31. Находится на вооружении.

Р-40ТД [АА-6М. ACRID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан для высотных перехватчиков ПВО. Модернизация ракеты Р-40Т. Ракета оснащена тепловой ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1977 г. Дальность стрельбы – 2,5-20 км. Стартовая масса – 750 кг. Длина ракеты – 5,98 м. Максимальный диаметр корпуса – 0,3 м. Размах оперения – 1,45 м. Масса БЧ – 38-100 кг. Боевая часть осколочно-фугасного типа. Время управляемого полета – 38 с.

Комплексом вооружены истребители СУ-15, МИГ-25, МИГ-31. Находится на вооружении.

Р-40Д [АА-6. ACRID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан для высотных перехватчиков ПВО. Ракета оснащена радиолокационной ГСН. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Комплекс разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1980 г. Максимальная дальность стрельбы – 60 км. Комплексом вооружены истребители МИГ-25ПД. Находится на вооружении.

Р-40ТДИ [АА-6. ACRID]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан для высотных перехватчиков ПВО. Модернизация ракеты Р-40Д с тепловой ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1980 г. Максимальная дальность стрельбы – 60 км. Комплексом вооружены истребители МИГ-31. Находится на вооружении.

Р-23Р

Р-23Р

К-23. Р-23Р [AA-7. APEX]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Первая отечественная ракета "воздух-воздух", в конструкции которой реализован принцип селекции цели. Оснащена радиолокационной ГСН. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Комплекс разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение истребителей МИГ-23 в 1973 г. Дальность стрельбы – 25-35 км. Стартовая масса – 223 кг. Длина ракеты – 4,46 м. Максимальный диаметр корпуса – 0,18 м. Размах крыла – 0,92 м. Масса БЧ – 25 кг. Боевая часть осколочно-фугасного или стержневого типа. Комплексом вооружены истребители МИГ-23. Снимается с вооружения.

Р-23Т

Р-23Т

К-23. Р-23Т [AA-7. APEX]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Первая отечественная ракета "воздух-воздух", в конструкции которой реализован принцип селекции цели. Оснащена тепловой ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение истребителей МИГ- 23 в 1973 г.

Дальность стрельбы – 25-35 км. Стартовая масса – 217 кг. Длина ракеты – 4,18 м. Максимальный диаметр корпуса – 0,18 м. Размах крыла – 0,92 м. Масса БЧ – 25 кг. Боевая часть осколочно-фугасного или стержневого типа. Комплексом вооружены истребители МИГ-23. Снимается с вооружения.

Р-24Р

Р-24Р

Р-24Р (Р-23МР) [М-7А. APEX]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модернизация ракеты Р-23. Оснащена радиолокационной ГСН. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Комплекс разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1981 г. Дальность стрельбы – 25-35 км. Стартовая масса – 250 кг. Длина ракеты – 4,1 м. Максимальный диаметр корпуса – 0,18 м. Размах крыла – 1 м. Масса БЧ – 25 кг. Боевая часть осколочно-фугасного или стержневого типа. Комплексом вооружены истребители МИГ-23. Снимается с вооружения.

Р-24Т (Р-23МТ) [AA-7B. APEX]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модернизация ракеты Р-23. Оснащена тепловой ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1981 г.

Дальность стрельбы – 25-35 км. Стартовая масса – 250 кг. Длина ракеты – 4,1 м. Максимальный диаметр корпуса – 0,18 м. Размах крыла – 1 м. Масса БЧ – 25 кг. Боевая часть осколочно-фугасного или стержневого типа. Комплексом вооружены истребители МИГ-23. Снимается с вооружения.

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Р-27АЭ

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Р-27Т

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Р-27ЭМ

Р-27. ИЗДЕЛИЕ 470 [AA-10. ALAMO]

Унифицированный авиационный ракетный комплекс с ракетой класса "воздух-воздух" средней и большой дальности. Снабжена РДТТ. Разрабатывалась для легких фронтовых истребителей и многофункциональных истребителей завоевания превосходства в воздухе. Р-27 является единой ракетной системой, состоящей из двух весовых модификаций ракеты: базовый вариант Р-27 и вариант повышенной энерговооруженности Р-27Э. Оба варианта снабжаются сменными модулями ГСН – полуактивная радиолокационная ГСН и пассивная инфракрасная ГСН. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Головная организация по разработке ракеты – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Комплекс принят на вооружение в 1983 г.

Ракета Р-27 явилась родоначальницей целого семейства ракет: Р-27АЭ, Р-27Р, Р-27Р1, Р-27РЭ, Р-27Т, Р-27Т1, Р-27ТЭ, Р- 27ЭМ. Основные тактико-технические характеристики базовой модели: Максимальная дальность стрельбы – 80 км. Максимальная скорость поражаемой цели – 3600 км/ч. Максимальная перегрузка – 8. Стартовая масса – 253 кг. Длина ракеты – 4 м. Максимальный диаметр корпуса – 0,23 м. Размах крыла – 0,77 м. Размах оперения – 0,97 м. Масса БЧ – 39 кг. Боевая часть стержневого типа.

Для размещения ракет всех модификаций под крыльями самолета используется рельсовое пусковое устройство АПУ- 470, для размещения под фюзеляжем – катапультное устройство АКУ-470.

Комплексом вооружены истребители СУ-27, МИГ-29, МИГ- 29СМТ и их модификации.

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Р-27Р

Р-27Р. ИЗДЕЛИЕ 470Р [М-10А. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модификация ракеты Р-27. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1983 г.

Ракета имеет систему инерциального наведения с радиокоррекцией, а также полуактивную радиолокационную головку самонаведения на конечном участке полета. Снабжена РДТТ. Максимальная дальность стрельбы – 130 км. Максимальная скорость поражаемой цели – 3600 км/ч. Максимальная перегрузка – 8. Стартовая масса – 350 кг. Длина ракеты – 4,7 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Размах оперения – 0,97 м. Масса БЧ – 39 кг. Боевая часть стержневого типа.

Комплексом вооружены истребители СУ-27, МИГ-29, МИГ- 29СМТ и их модификации. Находится на вооружении.

Р-27Р1. ИЗДЕЛИЕ 470Р1 [М-10А. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модификация ракеты Р-27Р. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1984 г.

Ракета имеет систему инерциального наведения с радиокоррекцией, а также полуактивную радиолокационную головку самонаведения на конечном участке полета. Снабжена РДТТ. Стартовая масса ракеты – 350 кг. Масса ГЧ – 39 кг. Длина ракеты – 4,7 м. Диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Размах оперения – 0,97 м. Максимальная дальность стрельбы – от 0,5 до 130 км. Максимальная скорость поражаемой цели – 3600 км/ч. Предельная перегрузка – 8. Максимальная высота поражения цели – 25 км. Боевая часть стержневого типа.

Комплексом вооружены истребители СУ-27, СУ-30, МИГ-29, МИГ-29СМТ и их модификации. Находится на вооружении.

Головка самонаведения Р-27Р с щелевой антенной решеткой (фото В.Друшлякова)

Головка самонаведения Р-27Р с щелевой антенной решеткой (фото В.Друшлякова)

Р-27

Р-27

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Р-27ЭР

Р-27ЭР ИЗДЕЛИЕ 470ЭР [AA-10C. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27Р с повышенной энерговооруженностью и увеличенной дальностью стрельбы. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1985 г.

Ракета имеет систему инерциального наведения с радиокоррекцией, а также полуактивную радиолокационную головку самонаведения на конечном участке полета. Максимальная дальность стрельбы – 130 км. Максимальная высота поражаемых целей – 27 км. Стартовая масса – 350 кг. Длина ракеты – 4, 7 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Масса БЧ – 39 кг. Боевая часть стержневого типа. Комплексом вооружены истребители СУ-27, СУ-27К, МИГ- 29К, МИГ-29М, МИГ-29С, МИГ-29СМТ, ЯК-141. Находится на вооружении.

Р-27ЭР1. ИЗДЕЛИЕ 470 ЭР1 [AA-10C. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27ЭР. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Ракета имеет систему инерциального наведения с радиокоррекцией, а также полуактивную радиолокационную головку самонаведения на конечном участке полета. Дальность стрельбы – от 0,5 до 130 км. Максимальная высота поражаемых целей – 27 км. Стартовая масса – 350 кг. Длина ракеты – 4,7 м. Максимальный диаметр корпуса – 0,23 м. Диаметр двигателя – 0,26 м. Размах оперения – 0,97 м. Размах крыла – 0,8 м. Масса БЧ – 39 кг. Время управляемого полета – 80 с. Боевая часть стержневого типа. Предельная перегрузка – 8. Максимальная высота поражения цели – 27 км. Комплексом вооружены истребители СУ-27, СУ-27К, СУ-27П, СУ-30, СУ-30МК, МИГ-29К, МИГ-29М, МИГ-29С, МИГ-29СМТ, ЯК-141.

Находится на вооружении.

Р-27Т. ИЗДЕЛИЕ 470Т [AA-10B. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модификация ракеты Р-27 с тепловой ГСН. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1983 г. Тепловая ГСН разработана в НПО "Геофизика".

Максимальная дальность стрельбы – 72 км (по другим данным – 42 км). Максимальная высота поражаемых целей – 24 км. Стартовая масса – 254 кг. Длина ракеты – 3, 7 м. Максимальный диаметр корпуса – 0,23 м. Размах крыла – 0,9 м. Масса БЧ – 39 кг. Боевая часть стержневого типа.

Комплексом вооружены истребители СУ-27, СУ-30, МИГ-29, МИГ-29СМТ и их модификации. Находится на вооружении.

Р-27Т1. ИЗДЕЛИЕ 470Т1 [AA-10B. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модификация ракеты Р-27Т с тепловой ГСН. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1984 г.

Стартовая масса ракеты – 254 кг. Длина ракеты – 3,7 м. Диаметр корпуса – 0,23 м. Размах крыла – 0,8 м. Размах оперения – 0,97 м. Дальность стрельбы 0 от 0,5 до 72 км. Масса БЧ – 39 кг. Предельная перегрузка – 8. Максимальная высота поражения цели – 24 км.

Комплексом вооружены истребители СУ-27, МИГ-29, МИГ- 29СМТ и их модификации. Находится на вооружении.

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Р-27ЭТ

Р-27ЭТ. ИЗДЕЛИЕ 470ЭТ [AA-10D. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27Т с повышенной энерговооруженностью и увеличенной дальностью стрельбы. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1985 г. Тепловая ГСН для Р-27Т разработана в НПО "Геофизика".

Максимальная дальность стрельбы – 120 км. Максимальная высота поражаемых целей – 30 км. Стартовая масса – 343 кг. Длина ракеты – 4,5 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Масса БЧ – 39 кг. Боевая часть стержневого типа.

Комплексом вооружены истребители СУ-27, СУ-27К, МИГ- 29К, МИГ-29М, МИГ-29С, МИГ-29СМТ, ЯК-141. Находится на вооружении.

Р-27ЭТ1. ИЗДЕЛИЕ 470ЭТ1 [AA-10D. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27Т с повышенной энерговооруженностью и увеличенной дальностью стрельбы. Головная организация – московское ГосМКБ

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

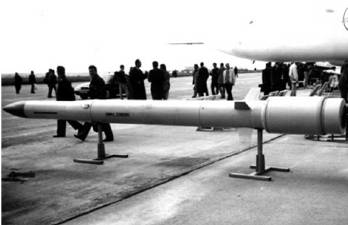

РВВ-АЕ

"Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1985 г.

Дальность стрельбы – 0,5-120 км. Максимальная высота поражаемых целей – 30 км. Стартовая масса – 343 кг. Длина ракеты – 4,5 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Размах оперения – 0,97 м. Масса БЧ – 39 кг. Время управляемого полета – 80 с. Боевая часть стержневого типа. Предельная перегрузка – 8. Максимальная высота поражения цели – 30 км.

Комплексом вооружены истребители СУ-27, СУ-27К, СУ-27П, СУ-30, СУ-30МК, МИГ-29К, МИГ-29М, МИГ-29С, МИГ-29СМТ, ЯК-141.

Р-27АЭ. ИЗДЕЛИЕ 470АЭ [AA-10. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27 с повышенной энерговооруженностью. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1990 г.

Ракета имеет систему инерциального наведения с радиокоррекцией, а также активную радиолокационную головку самонаведения на конечном участке полета. Максимальная дальность стрельбы – 70 км. Стартовая масса – 350 кг. Длина ракеты – 4,78 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,9 м. Масса БЧ – 39 кг. Боевая часть стержневого типа. Комплексом вооружены истребители СУ-27, МИГ-29, МИГ- 29СМТ и их модификации. Находится на вооружении.

Р-27ЭМ. ИЗДЕЛИЕ Р-27ЭМ [AA-10М. ALAMO]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27 с повышенной энерговооруженностью Обеспечивает поражение высокоманевренных самолетов, низколетящих вертолетов, крылатых ракет "Томагавк" и противокорабельных ракет "Гарпун". Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1992 г. Максимальная дальность стрельбы – 170 км. Максимальная высота поражаемых целей – 27 км. Стартовая масса – 350 кг. Длина ракеты – 4,78 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Масса БЧ – 39 кг. Боевая часть стержневого типа.

Комплексом вооружены истребители СУ-27, СУ-35, МИГ-29, МИГ-29СМТ, ЯК-141. Находится на вооружении.

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

РВВ-АЕ ( Р-77) [AA-12. ADDER]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Предназначен для борьбы с самолетами, вертолетами (в том числе, с вертолетами в режиме висения), ракетами "воздух-воздух", "поверхность-воздух". Ракета оснащена активной радиолокационной ГСН, которая разработана и выпускается Московским НИИ "Агат". Наведение ракеты на цель на начальном участке траектории – ко- мандно-инерциальное, на конечном участке – активное радиолокационное самонаведение. Имеет бортовую цифровую ЭВМ. Оснащена лазерным и контактным взрывателями, боевая часть – стержневая, с микрокумулятивными элементами. Ракета скомпонована по нормальной аэродинамической схеме с использованием решетчатых рулей. Пуск осуществляется с катапультного устройства АКУ-170. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Разработка начата в 1982 г. Разработка закончена в 1989 г. Комплекс принят на вооружение в 1991 г.

Ракета оснащена твердотопливным двигателем. Максимальная дальность стрельбы по целям "бомбардировщик" – 150 км, по целям "истребитель" – 100 км. Минимальная дальность стрельбы – 300 м. Стартовая масса – 175 кг. Масса ГЧ – 22 кг. Длина ракеты – 3,6 м. Максимальный диаметр корпуса – 0,2 м. Размах крыла – 0,4 м. Размах оперения – 0,7 м. Максимальная скорость полета – 4М. Максимальная скорость поражаемой цели – 3700 км/ч. Высота поражения цели – от 20 м до 30 км. Максимальная перегрузка – 12.

Комплексом вооружены истребители МИГ-29, МИГ-29СМ, МИГ-31, СУ-27, СУ-30МК, СУ-35, ЯК-141. В ГосМКБ "Вымпел" ведутся работы по модернизации ракеты за счет установки комбинированного ракетно-прямоточного двигателя.

Р-4Р

Р-4Р

К-80. Р-4Р (Р-80) [AA-5. ASH]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Первая отечественная авиационная ракета "воздух-воздух" большой дальности. Имеет радиолокационную ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1965 г.

Р-4Р перехватчика Ту-128 (фото В.Друшлякова)

Р-4Р перехватчика Ту-128 (фото В.Друшлякова)

Максимальная дальность стрельбы – 25 км (по некоторым данным – 40 км). Стартовая масса – 475 кг. Длина ракеты – 5 м. Максимальный диаметр корпуса – 0,32 м. Размах крыла – 1,5 м. Масса БЧ – 50 кг. Возможно оснащение ядерной боеголовкой.

Комплексом вооружены истребители ТУ-128. Снят с вооружения.

Р-4Т

Р-4Т

К-80. Р-4Т (Р-80) [AA-5. ASH]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Первая отечественная авиационная ракета "воздух-воздух" большой дальности. Имеет тепловую ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1965 г.

Максимальная дальность стрельбы – 25 км (по некоторым данным – 40 км). Стартовая масса – 475 кг. Длина ракеты – 5 м. Максимальный диаметр корпуса – 0,32 м. Размах крыла – 1,5 м. Масса БЧ – 50 кг.

Комплексом вооружены истребители ТУ-128.

Снят с вооружения.

Р-4М [AA-5. ASH]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модернизированная ракета Р-4 с повышенной помехозащищенностью. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1973 г. Максимальная дальность стрельбы – 25 км (по некоторым данным – 40 км). Стартовая масса – 475 кг. Длина ракеты – 5 м. Максимальный диаметр корпуса – 0,32 м. Размах крыла – 1,5 м. Масса БЧ – 50 кг. Комплексом вооружены истребители ТУ-128. Снят с вооружения.

Р-33

Р-33

Р-33 (Р-33Э). ИЗДЕЛИЕ 410 [AA-9. AMOS]

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение перехватчиков МИГ-31 в 1980 г.

Ракета имеет инерциальную систему наведения и полуактивную радиолокационную головку самонаведения на конечном участке полета. Обеспечивает перехват целей, летящих на высотах от 25 м до 28000 м со скоростью до 3,5М с превышением или принижением относительно носителя ракет до 10000 м. Возможно одновременное поражение до четырех целей. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат".

Дальность стрельбы – от 2,5 км до 110 (120) км. Стартовая масса – 490 кг. Длина ракеты – 4,15 м. Максимальный диаметр корпуса – 0,38 м. Размах крыла – 0,9 м. Размах оперения – 1,18 м. Масса БЧ – 47 кг. Время управляемого полета – 60 с. Максимальная перегрузка – 4.

Комплексом вооружены истребители МИГ-31, МИГ-31М. Находится на вооружении.

КС-172 (фото В.Друшлякова)

КС-172 (фото В.Друшлякова)

Р-37 (КС-172)

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Разработка начата в 80-е годы. В 1995-1997 гг. проведены летные испытания. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат". Максимальная дальность стрельбы – 300 км. Масса БЧ – 60 кг. Комплексом могут быть вооружены истребители МИГ-31М (6 ракет на подфюзеляжных ПУ). Находится в стадии испытаний.

Р-9

Р-9

АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"
АВИАЦИОННЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

К-9 ( К-155). Р-9 [AA-3. ANAB]

Опытный авиационный ракетный комплекс с ракетой класса "воздух-воздух". Головная организация – ОКБ-155 МАП (ОКБ "МИГ"). Главные конструкторы – Артем Микоян и Михаил Гуревич. Разрабатывалась и испытывалась в конце – начале шестидесятых гг..

Максимальная дальность стрельбы – 18 км. Стартовая масса – 275 кг. Длина ракеты – 4,15 м. Максимальный диаметр корпуса – 0,28 м. Размах крыла – 1,22 м. Масса БЧ – 25 кг. Комплекс разрабатывался для опытного истребителя Е-152А. На вооружение не принимался.

Похожие книги из библиотеки

А-20 Boston/Havoc

В марте 1936 года Джек Нортроп совместно с Эдом Хейнсманном приступили к работе над проектом, названным «Модель 7». Предполагалось создать трехместный цельнометаллический верхнеплан, оснащенный двумя звездообразными двигателями «Пратт-энд-Унтни R-985 Уосп-Джуниор» мощностью по 425 л.с./З15 кВт. Вооружение самолета состояло из подвижных и неподвижных пулеметов винтовочного (7,62 мм) калибра. Неподвижные пулеметы закреплялись в носовой части фюзеляжа, а подвижные стояли в установке на верхней стороне фюзеляжа. Предполагался выпуск самолета в двух вариантах: бомбардировочно-штурмовом и разведывательном. Масса самолета достигала 4500 кг. В бомбардировочном варианте центральную часть фюзеляжа занимал просторный бомбовый отсек, вмещавший 310 кг бомб (40 бомб по 7,7 кг). В разведывательном варианте нижняя сторона носовой части фюзеляжа остеклялась, открывая обзор для наблюдателя и фотоаппаратуры. Расчетная скорость самолета составляла 402 км/ч. что по тем временам было неплохо.

Т-26. Тяжёлая судьба лёгкого танка

Советский легкий танк Т-26, созданный как дальнейшее развитие английского «Виккерса 6-тонного», являлся уникальной боевой машиной. Во-первых, это был самый массовый советский танк 1930-х годов (изготовлено более 11000 штук), на базе которого создали рекордное количество опытных образцов (несколько десятков). Во-вторых, этот танк являлся настоящей рабочей лошадкой Красной Армии — у озера Хасан и реки Халхин-Гол, в Испании и Китае, советско-финляндской войне и польском походе 1939 года, в Великой Отечественной и войне с Японией. Т-26 поставлялся в Испанию, Китай и Турцию, а трофейные образцы состояли на вооружении вермахта, Румынии, Финляндии и Венгрии.

И несмотря на то, что конструкция Т-26 не получила дальнейшего развития после 1940 года, этот танк вошел в историю как надежная и неприхотливая боевая машина, которая своей стальной грудью вставала на защиту нашей страны в самые тяжелые моменты.

Атомный проект. История сверхоружия

В книге рассказывается о работе физиков Германии, США и СССР над созданием атомной бомбы. Это оружие должно было стать решающим фактором в военном противостоянии сверхдержав.

Эволюция военного искусства. С древнейших времен до наших дней. Том первый

Труд А. Свечина представлен в двух томах. Первый из них охватывает период с древнейших времен до 1815 года, второй посвящен 1815–1920 годам. Настоящий труд представляет существенную переработку «Истории Военного Искусства». Требования изучения стратегии заставили дать очерк нескольких новых кампаний, подчеркивающих различные стратегические идеи. Особенно крупные изменения в этом отношении имеют место во втором томе труда, посвященном новейшей эволюции военного искусства. Настоящее исследование не ограничено рубежом войны 1870 года, а доведено до 1920 г.

Работа рассматривает полководческое искусство классиков и средневековья, а также затрагивает вопросы истории военного искусства в России.
