Руководство по эксплуатации пистолета-пулемета «Бизон-2» предназначено для изучения его конструкции и поддержания в постоянной боевой готовности.

В настоящем руководстве содержатся сведения об устройстве; принципе работы, правилах эксплуатации и обслуживания пистолета-пулемета «Бизон-2» (ПП-19) и его модификаций:

— пистолета пулемета «Бизон-2-01» (ПП-19-01);

— пистолета-пулемета «Бизон-2-02» (ПП-19-'02).

2.5 Разборка и сборка пистолета-пулемета

2.5 Разборка и сборка пистолета-пулемета

Разборка пистолета-пулемета может быть неполная и полная: неполная — для чистки, смазки и осмотра пистолета-пулемета; полная — для чистки при сильном загрязнении пистолета-пулемета, после нахождения его под дождем или в снегу и при ремонте. Излишне частая разборка пистолета-пулемета вредна, так как ускоряет износ частей и механизмов.

Разборку и сборку пистолета-пулемета производить на столе или чистой подстилке; части и механизмы укладывать в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

Обучение разборке и сборке на боевых пистолетах-пулеметах допускается с соблюдением особой осторожности в обращении с частями и механизмами.

2.5.1 Порядок неполной разборки пистолета пулемета

5.1.1 Отделить магазин. Левой рукой обхватить магазин, правой рукой нажать на защелку магазина и движением вниз отделить магазин. После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, поставив его в положение «АВ» или «ОД», отвести затвор за рукоятку назад, осмотреть патронник, отпустить рукоятку затвора и спустить курок с боевого взвода.

При разборке пистолета-пулемета с коллиматорным или ночным прицелом после отделения магазина отделить прицел, для чего освободить зажим кронштейна прицела и, сдвигая прицел назад, отделить его от пистолета-пулемета.

2.5.1.2 Отделить пламегаситель.

ВНИМАНИЕ! На пламегасителе левая резьба.

Утопить фиксатор пламегасителя и свинтить пламегаситель со ствола, вращая его по ходу часовой стрелки. В случае чрезмерно тугого вращения пламегасителя допускается отвинчивание его с помощью шомпола, вставленного в щели пламегасителя.

Если пистолет-пулемет укомплектован глушителем — отделить глушитель. При отделении глушителя утапливания фиксатора не требуется.

2.5.1.3 Отделить крышку ствольной коробки. Левой рукой обхватить переднюю часть приклада, большим пальцем руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку. Для отделения крышки ствольной коробки у пистолета-пулемета ПП-19-01 при нажатии на выступ направляющего стержня необходимо утопить гнеток, расположенный на верхней плоскости выступа.

2.5.1.4 Отделить возвратный механизм. Удерживая пистолет-пулемет левой рукой за переднюю часть приклада, правой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затвора.

2.5.1.5 Отделить затвор. Продолжая удерживать пистолет-пулемет левой рукой, правой отвести затвор назад до упора, приподнять его и отделить от ствольной коробки.

2.5.1.6 Отделить ствольную накладку. Повернуть защелку накладки на 90°, приподнять переднюю часть ствольной накладки и движением вверх и вперед отделить ствольную закладку.

2.5,1.7 Разобрать глушитель. Нажать на защелку и вывернуть кожух из головки. Извлечь сепаратор из кожуха. Отвернуть крышку от головки.

2.5.2 Порядок неполной разборки пистолета-пулемета с глушителем

2.5.2.1 Отделить магазин согласно пункту 2.5.1.1.

2.5.2.2 Отделить крышку ствольной коробки согласно пункту 2.5.1.3.

2.5.2.3 Отделить возвратный механизм согласно пункту 2.5.1.4.

2.5.2.4 Отделить затвор согласно пункту 2.5.1.5.

2.5.2.5 Отделить ствольную накладку согласно пункту 2.5.1.5.

2.5.2.6 Отделить глушитель. Удерживая пистолет-пулемет одной рукой, другой рукой взяться за кожух и отвернуть глушитель.

2.5.2.7 Отделить расширительную камеру. Продвинуть расширительную камеру вперед и снять ее со ствола. Если расширительная камера не сдвигается от усилия руки, допускается страхование ее с места легкими ударами колодки мушки о край деревянной поверхности.

2.5.2.8 Отделить сетчатый рулон. Продвинуть сетчатый рулон вперед и снять его со ствола. Если сетчатый рулон не сдвигается от усилия руки, необходимо обильно смазать его маслом КРМ или РЖ, и, подождав некоторое время, отделить сетчатый рулон.

2.5.2.9 Разобрать глушитель согласно пункту 2.5.1.7.

2.5.3 Порядок сборки пистолета-пулемета после неполной разборки

2.5.3.1 Присоединить ствольную накладку. Ввести выступ на верхней поверхности накладки в паз на прицельной колодке и опустить передний конец накладки, при этом выступы на заднем торце накладки должны войти внутрь ствольной коробки. Повернуть защелку накладки, чтобы передний конец ее вошел в паз на колодке мушки.

2.5.3.2 Присоединить затвор. Удерживая пистолет-пулемет левой рукой за переднюю часть приклада, правой рукой ввести трубку затвора в отверстие вкладыша, а заднюю часть затвори в вырезы на направляющих ствольной. коробки и продвинуть затвор вперед до упора.

2.5.3.3 Присоединить возвратный механизм. Удерживая пистолет-пулемет левой рукой, правой рукой ввести возвратный механизм в канал затвора; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько вниз, ввести его пятку в продольный паз ствольной коробки.

2.5.3.4 Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез па вкладыше; нажать па задний конец крышки ладонью правой руки вперед и вниз, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.

2.5.3.5 Спустить курок с боевого взвода и поставить пистолет-пулемет на предохранитель. Нажать па спусковой крючок и поднять переводчик вверх до упора.

2.5.3.6 Присоединить пламегаситель. Навернуть пламегаситель на ствол до упора. Если паз пламегасителя не совпал с фиксатором, необходимо отвернуть пламегаситель до совмещения паза с фиксатором.

2.5.3.7 Присоединить магазин. Обхватив пистолет-пулемет левой рукой за крышку, правой рукой взять магазин и, надев его выступами на штифт магазина, повернуть магазин до вхождения заднего зацепа под защелку магазина.

2.5.3.8 При сборке пистолета-пулемета с коллиматорным или оптическим прицелом после присоединения магазина присоединить прицел.

Взять пистолет-пулемет за магазин, совместить паз кронштейна прицела с планкой оружия; убедившись в том, что зажимное устройство прицела разжато, надвинуть прицел вперед до упора и закрепить его зажимным устройством.

2.5.4 Порядок сборки пистолета-пулемета с глушителем

2.5.4.1 Собрать глушитель. Навернуть крышку на головку, вставить сепаратор в кожух и завернуть кожух в головку до упора. Защелка должна войти в один из пазов на головке.

2.5.4.2 Присоединить сетчатый рулон. Надеть сетчатый рулон на ствол и продвинуть его назад до упора.

2.5.4.3 Присоединить расширительную камеру. Надеть расширительную камеру на ствол и продвинуть ее назад до упора. При этом выступ на заднем торце расширительной камеры должен войти в вырез на вкладыше ствольной коробки.

2.5.4.4 Присоединить глушитель. Навернуть глушитель на ствол до упора в колодку мушки и подтянуть его рукой с максимально возможным усилием, преодолевая сопротивление тарельчатой пружины крышки.

2.5.4.5 Присоединить ствольную накладку согласно пункту 2.5.3.1.

2.5.4.6 Присоединить затвор согласно пункту 2.5.3.2.

2.5.4.7 Присоединить возвратный механизм согласно пункту 2.5.3.3.

2.5.4.8 Присоединить крышку ствольной коробки согласно пункту 2.5.3.4.

2.5.4.9 Спустить курок с боевого взвода согласно пункту 2.5.3.5.

2.5.4.10 Присоединить магазин согласно пункту 2.5.3.7.

2.5.5 Порядок полной разборки пистолета-пулемета

2.5.5.1 Произвести неполную разборку, руководствуясь пунктом 2.5.1 или 2.5.2.

2.5.5.2 Разобрать возвратный механизм. Взять возвратный механизм в левую руку, поставить направляющий стержень вертикально пятой вниз на стол или упор, сжать возвратную пружину вниз, правой рукой развести концы подвижного стержня и отделить муфту, снять пружину с направляющего стержня, отделить подвижный стержень от направляющего стержня.

Разборку возвратного механизма пистолета-пулемета ПП-19-01 рекомендуется производить в условиях ремонтной мастерской.

Для разборки возвратного механизма пистолета-пулемета ПП-19-01 снять с направляющей втулки переднюю возвратную пру>кину, выколоткой выбить штифт, отделить направляющий стержень с задней возвратной пружиной и направляющей втулкой, снять с направляющей втулки заднюю возвратную пружину и вынуть направляющий стержень из втулки.

2.5.5.3 Разобрать затвор. Выбить выколоткой ось выбрасывателя, отжимая большим пальцем правой руки зацеп выбрасывателя (от центра чашечки) и придерживая его указательным пальцем, извлечь выбрасыватель из затвора. После этого с помощью выколотки извлечь пружину выбрасывателя из гнезда в затворе.

2.5.5.4 Выбить выколоткой штифт ударника и извлечь ударник из затвора. При разборке затвора следует придерживать ударник со стороны заднего. торца затвора, так как ударник подпружинен.

2.5.5.5 Разобрать ударно-спусковой механизм.

Отделить узел спускового механизма. Удерживая пистолет-пулемет левой рукой за ствольную коробку, правой с помощью выколотки нажать на рычаг автоспуска и разъединить шептало автоспуска с курком, спустить курок с боевого взвода. Тонким концом выколотки поднять левый конец боевой пружины и пальцами завести его за боевой взвод курка, отверткой вывести длинный конец пружины автоспуска из кольцевой проточки оси спускового крючка, выколоткой продвигая ось спускового крючка влево, вынуть ее, тонким концом выколотки поднять правый конец боевой пружины и пальцами завести его за боевой взвод курка, извлечь из ствольной коробки узел спускового механизма, состоящий из спускового крючка, шептала с пружиной, ограничителя курка и трубчатой оси.

Разобрать узел спускового механизма (производится при сильном загрязнении). Взять узел спускового механизма в левую руку, сдвинуть трубчатую ось вправо, а затем, прижимая шептало одиночной стрельбы вниз, вынуть трубчатую ось, отделить ограничитель курка и шептало с пружиной от спускового крючка.

Отделить курок. Нажимая отверткой на длинный конец пружины автоспуска, вывести его из кольцевой проточки оси курка и выколоткой сдвинуть ось курка влево, придерживая курок правой рукой, левой вынуть ось курка, повернуть курок так, чтобы левая цапфа была направлена в сторону патронника, и извлечь курок из ствольной коробки, отделить боевую пружину от курка.

Отделить автоспуск. Выколоткой сдвинуть влево ось автоспуска и вынуть ее, извлечь автоспуск с пружиной через окно для магазина, отделить пружину от автоспуска.

Отделить переводчик. Повернуть переводчик вверх до вертикального положения, сдвинуть его вправо и отделить от ствольной коробки.

2.5.5.6 Разобрать магазин.

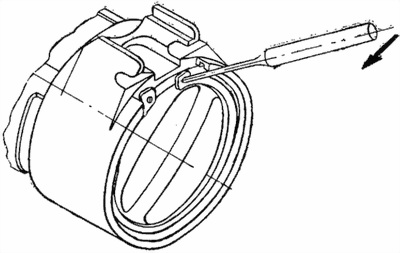

Отделить пружинное кольцо. Удерживая магазин левой рукой, правой рукой, в соответствии с рисунком 28, вставить выколотку в отверстие пружинного кольца и, сжимая его, извлечь из проточки корпуса магазина.


Рисунок 28 — Отделение пружинного кольца

Сбросить предварительный завод пружины магазина. Вставить в отверстие, расположенное с левой стороны корпуса магазина, выколотку таким образом, чтобы она вошла в отверстие в шнеке. Удерживая магазин левой рукой, правой рукой, в соответствии с рисунком 29, вытянуть рукоятку из корпуса так, чтобы выступы рукоятки вышли из пазов сепаратора и дать ей провернуться до полного сброса предварительного завода пружины магазина.

Отделить сепаратор и шнек. Вынуть выколотку из корпуса магазина и повернуть рукоятку против часовой стрелки так, чтобы подаватель опустился из горловины в корпус магазина. Повернуть магазин передним торцем вниз и, в соответствии с рисунком 30, извлечь из корпуса сепаратор со шнеком, рукояткой, подавателем и пружиной магазина. Если сепаратор со шнеком не выходят из корпуса магазина под собственным весом, допускается сдвинуть их из корпуса ударами переднего торца. магазина по ладони или легкими ударами по гладкой твердой поверхности,

Отделить сепаратор от шнека. Удерживая сепаратор левой рукой, правой рукой достать из него шнек с рукояткой, пружиной магазина и подавателем. Снять подаватель с поверхности шнека.

Отделить рукоятку с пружиной от шнека. Взяв шнек левой рукой, правой рукой вытянуть из канала шнека зацеп пружины вместе с пружиной магазина и, удерживая, в соответствии с рисунком 31, большим и указательным пальцами левой руки пружину магазина, снять зацеп пружины. Не отпуская левой руки, взяться правой рукой за рукоятку и после этого отпустить пружину магазина. Вынуть рукоятку с пружиной из шнека.


Рисунок 29 — Сброс предварительного завода пружины магазина

Отделить пружину магазина от рукоятки. Выколоткой выбить штифт и вывести пружину магазина из паза рукоятки.


Рисунок 30 — Извлечение сепаратора со шнеком из корпуса магазина

2.5.6 Порядок сборки пистолета-пулемета после полной разборки

2.5.6.1 Собрать магазин.

Присоединить пружину магазина к рукоятке. Вставить кольцо пружины магазина в паз рукоятки, забить штифт в отверстие рукоятки таким образом, чтобы его проточка совместилась с пазом рукоятки.

Присоединить пружину с рукояткой к шнеку. Вставить рукоятку с пружиной в канал шнека. Взяв шнек в левую руку, правой рукой вытянуть пружину магазина из канала шнека и, удерживая ее большим и указательным пальцами левой руки, присоединить зацеп пружины к кольцу пружины магазина; вставить; зацеп, пружины в пазы на заднем торце шнека.


Рисунок 31 — Отделение зацепа пружины

Присоединить сепаратор к шнеку. Уложить, в соответствии с рисунком 32, подаватель между витками винтового ребра шнека перед съемником таким образом, чтобы серьга прилегала к поверхности шнека, а сферическая часть ближнего к съемнику имитатора была обращена к переднему торцу шнека. Взяв шнек левой рукой и придерживая подаватель, правой рукой, в соответствии с рисунком 33, надеть сепаратор на шнек таким образом, чтобы подаватель вошел в пазы сепаратора; продвинуть сепаратор вперед до упора в рукоятку. При этом выступы рукоятки должны войти в пазы сепаратора.


Рисунок 32 — Положение подавателя на шнеке перед присоединением сепаратора


Рисунок 33 — Присоединение сепаратора к шнеку

Вставить сепаратор со шнеком в корпус магазина. Взять корпус магазина в левую руку горловиной вверх, правой рукой вставить сепаратор со шнеком в корпус магазина так, чтобы съемник шнека располагался напротив горловины магазина и продвинуть сепаратор со шнеком до упора в заднюю стенку корпуса магазина. При этом выступы на заднем торце шнека должны войти в пазы на задней стенке магазина, а передний торец рукоятки не должен перекрывать проточку для пружинного кольца в корпусе магазина.

Произвести предварительный завод пружины магазина. Повернуть рукоятку по часовой стрелке, чтобы подаватель поднялся в горловину магазина, вставить выколотку в отверстие с левой стороны корпуса магазина таким образом, чтобы она вошла в отверстие на шнеке, удерживая магазин левой рукой за переднюю часть, правой рукой вывести рукоятку из пазов сепаратора, повернуть ее на шесть полных оборотов против часовой стрелки и ввести в пазы сепаратора.

Присоединить пружинное кольцо. Вставить пружинное кольцо одной стороной в проточку корпуса магазина так, чтобы его выступ вошел в паз на переднем торце корпуса магазина. Удерживая магазин левой рукой, правой рукой вставить выколотку в отверстие выступа пружинного кольца и, сжимая его, вставить вторую сторону пружинного кольца в проточку корпуса магазина.

2.5.6.2 Собрать ударно-спусковой механизм.

Присоединить переводчик. Удерживая пистолет-пулемет левой рукой, правой ввести сектор переводчика в фигурное отверстие правой стенки ствольной коробки так, чтобы цапфы вошли в отверстия в стенках ствольной коробки, поставить переводчик на автоматический огонь.

Присоединить автоспуск. Вставить короткий конец пружины автоспуска в отверстие выступа автоспуска и через окно для магазина ввести автоспуск с пружиной в ствольную коробку, поставить рычаг автоспуска в паз на правом угольнике ствольной коробки и ввести справа выколотку в отверстие для оси автоспуска и пружины, удерживая автоспуск с пружиной правой рукой, левой — вставить ось.

Присоединить курок. Установить боевую пружину на цапфы курка петлей со стороны боевого взвода и завести ее концы за боевой взвод курка, удерживая курок и концы пружины пальцами правой руки, вставить курок в ствольную коробку левой цапфой в сторону патронника и совместить его отверстие с соответствующими отверстиями в ствольной коробке, ввести справа выколотку толстым концом в отверстия ствольной коробки и курка, отверткой прижать длинный конец пружины автоспуска к дну ствольной коробки и продвинуть выколотку до выхода ее в левое отверстие ствольной коробки, удерживая курок левой рукой, вставить слева ось курка и продвинуть ее вправо до упора (должен быть слышен щелчок).

Собрать узел спускового механизма. Взять в левую руку спусковой крючок, присоединить к нему ограничитель курка и правой рукой продвинуть трубчатую ось влево через отверстие в ограничителе и правой стенке спускового крючка, вставить пружину шептала в отверстие шептала одиночной стрельбы, шептало с пружиной правой рукой установить между стенками спускового крючка так, чтобы нижний конец пружины шептала вошел в выем на дне спускового крючка, прижимая шептало большим пальцем левой руки к дну спускового крючка, совместить отверстия в шептале и левой стенке спускового крючка, продвинуть трубчатую ось до упора буртика оси в стенку ограничителя курка.

Присоединить узел спускового механизма. Поместить узел спускового механизма в ствольную коробку на свое место, вставить с левой стороны ствольной коробки ось спускового крючка, продвинуть ее вправо через отверстия в ствольной коробке и трубчатую ось до упора (длинный конец пружины автоспуска при этом должен находиться сверху оси), выколоткой завести длинный конец пружины автоспуска в кольцевую проточку оси спускового крючка, пальцами правой руки снять концы боевой пружины и положить их на прямоугольные выступы спускового крючка. Проверить стопорение осей длинным концом пружины автоспуска, поставить курок на взвод автоспуска.

2.5.6.3 Собрать затвор. Установить на ударник втулку и пружину ударника. Вставить ударник в затвор таким образом, чтобы уступ для штифта был направлен вверх, вставить в отверстие затвора штифт и легкими ударами забить его до конца. Вставить пру>кину выбрасывателя в гнездо затвора, совместить отверстия выбрасывателя и затвора, вставить ось выбрасывателя (расплющенный конец оси выбрасывателя должен быть обращен наружу) и забить ось выбрасывателя заподлицо с затвором.

2.5.6.4 Собрать возвратный механизм. Упереть пятку направляющего стержня в стол (упор), надеть пружину на направляющий стержень и сжать ее настолько, чтобы конец направляющего стержня вышел из нее. Удерживая левой рукой пружину, правой развести концы подвижного стержня, продеть один из них в образовавшуюся петлю и отпустить пружину до упора в подвижный стержень. Вставить муфту между концами подвижного стержня, левой рукой сжать пружину, правой перевести подвижной стержень в вертикальное положение, после чего плавно отпустить пружину до упора ее в муфту.

Сборку возвратного механизма пистолета-пулемета ПП-19-01 следует производить в следующем порядке. Вставить направляющий стержень во втулку, надеть на втулку возвратную пружину и сжать ее так, чтобы освободился конец направляющего стержня. Удерживая пружину, вставить направляющий стержень в направляющую возвратной пружины таким образом, чтобы совместились отверстие в направляющей возвратной пружины и выемка на направляющем стержне и забить штифт заподлицо с боковой поверхностью направляющей возвратной пружины. Надеть вторую возвратную пружину на втулку.

Дальнейшую сборку производить, руководствуясь пунктами 2.5.3 или 2.5.4.
