БТР-80 — советский бронетранспортёр. Создан в начале 1980-х годов как дальнейшее развитие бронетранспортёра БТР-70, с учётом выявленных в Афганской войне недостатков последнего, и предназначался для его замены в мотострелковых войсках.
БТР-80 - видео
БТР-80 поступил в серийное производство в 1984 году, и, неоднократно модернизируясь, по состоянию на 2012 год всё ещё находится в производстве. Последние модификации БТР-80, оснащённые усиленным вооружением, многими специалистами классифицируются как колёсные боевые машины пехоты. Применялся советскими войсками в Афганской войне, а с 1990-х годов является основным бронетранспортёром Вооружённых Сил России и ряда других бывших советских республик и использовался практически во всех крупных вооружённых конфликтах на постсоветском пространстве. Активно поставлялся и поставляется на экспорт, в общей сложности, по состоянию на 2011 год БТР-80 состоит на вооружении по меньшей мере 26 государств.
История создания и производства
Основным бронетранспортёром СССР к началу 1980-х годов стал запущенный в серийное производство в 1976 году БТР-70. Опыт их эксплуатации уже вскоре показал, что, несмотря на немалые улучшения по сравнению с более ранним БТР-60, большинство основных недостатков предшественника перешли к нему почти без изменений. Одним из них была сравнительно сложная и ненадёжная конструкция силовой установки из спаренных карбюраторных двигателей, отличавшихся к тому же повышенным расходом топлива и рядом других недостатков по сравнению с дизельным двигателем. Не менее серьёзной проблемой оставалась неудовлетворительная высадка и посадка десанта и экипажа, лишь немногим улучшившаяся по сравнению с БТР-60. Неудовлетворительной, как показала Афганская война, оставалась и защищённость машины. Ко всему этому на БТР-70 прибавились проблемы с водомётным движителем новой конструкции, который на плаву часто забивался водорослями, торфяной жижей и тому подобными предметами.
Для исправления этих недостатков, в конструкторском бюро Горьковского автозавода под руководством И. Мухина и Е. Мурашкина в начале 1980-х годов был спроектирован бронетранспортёр ГАЗ-5903. При сохранении неизменной компоновки БТР-70, новая машина отличалась от неё целым рядом изменений. Вместо спарки карбюраторных двигателей был установлен один дизельный двигатель большей мощности, для посадки и высадки экипажа были введены большие двухстворчатые люки в бортах корпуса. Сам корпус стал на 115 мм выше и длиннее, и на 100 мм шире, хотя общая высота машины возросла лишь на 30 мм. Дальнейшее развитие получило стремление обеспечить экипажу возможность ведения огня из-под защиты брони, для чего стрелковые порты в бортах корпуса были заменены шаровыми установками, развёрнутыми в сторону передней полусферы. Бронирование бронетранспортёра было усилено лишь незначительно, но даже при этом масса ГАЗ-5903 возросла на 18 % по сравнению с БТР-70, с 11,5 до 13,6 тонн, хотя подвижность машины в целом осталась неизменной, а запас хода только увеличился. После успешных государственных испытаний, ГАЗ-5903 был в 1986 году принят на вооружение Советской Армии под обозначением БТР-80.
Конструкция
БТР-80 имеет компоновку с расположением отделения управления в лобовой, совмещённого десантного и боевого — в средней, а моторно-трансмиссионного — в кормовой части машины. Штатный экипаж БТР-80 состоит из трёх человек: командира отделения (машины), механика-водителя и наводчика; помимо них, бронетранспортёр может перевозить семь человек десанта внутри, в десантном отделении, и ещё столько же снаружи, на броне.
Броневой корпус и башня
БТР-80 имеет слабо дифференцированную противопульную бронезащиту. Броневой корпус транспортёра собирается при помощи сварки из катаных листов гомогенной броневой стали толщиной от 5 до 9 мм. Большинство листов вертикального бронирования БТР-80, за исключением нижних бортовых и кормового, установлены со значительными углами наклона. Броневой корпус всех БТР-80 имеет обтекаемую форму, повышающую его водоходные качества и снабжён складным волноотражательным щитком, укладывающимся в походном положении на средний лобовой лист корпуса, слегка повышая таким образом его защиту.
В лобовой части корпуса размещается отделение управления, в котором, слева и справа соответственно, находятся механик-водитель и командир бронетранспортёра. За ним располагается отделение десанта, совмещённое с боевым. Шесть десантников в кормовой части десантного отделения располагаются в нём на двух продольных пластиковых сиденьях в центре, сидя лицом к борту. В передней части, сразу за местами механика-водителя и командира, находятся два одиночных сидения для оставшихся членов десанта, при этом правое сиденье развёрнуто по ходу машины, чтобы обеспечить возможность ведения огня, а левое, занимаемое членом десанта, в боевых условиях становящимся башенным стрелком, развёрнуто спиной к борту. Возле мест всех членов десанта, кроме башенного стрелка, в бортах имеются восемь шаровых установок с углами горизонтальной наводки от ±15 до ±25° для стрельбы из личного оружия. Шаровые установки развёрнуты в направлении передней полусферы, в результате чего задняя полусфера является мёртвой зоной для десантников, небольшая мёртвая зона имеется и спереди слева. Также, ещё два лючка для обстрела верхней полусферы, без шаровых установок, имеются в десантных люках в крыше.
На БТР-80, как и на предшественниках, имеются два прямоугольных десантных люка в крыше, однако основным средством высадки и посадки на нём служат большие двухстворчатые бортовые двери размещённые сразу за башней. Верхняя крышка бортовой двери откидывается вперёд по ходу машины, а нижняя открывается вниз, становясь подножкой, что, в отличие от предшественников, позволило посадку и высадку десанта из БТР-80 на ходу. Механик-водитель и командир, как и на предыдущих моделях бронетранспортёров, имеют два индивидуальных полукруглых люка над своими рабочими местами. Помимо этого, в корпусе БТР-80 имеется целый ряд люков и лючков, служивших для доступа к агрегатам двигателя, трансмиссии и лебёдки.
Вооружение
Вооружение БТР-80 составляет спаренная установка 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ. Установка размещается на цапфах в лобовой части башни, её наведение в вертикальной плоскости, в пределах −4…+60°, осуществляется вручную при помощи винтового механизма, горизонтальная наводка осуществляется вращением башни. Наводка пулемётов на цель осуществлялась при помощи перископического монокулярного оптического прицела 1ПЗ-2, имевшего переменное увеличение 1,2× или 4× при поле зрения, соответственно, 49° и 14° и обеспечивавшего огонь из КПВТ на дальность до 2000 метров по наземным целям и 1000 м по воздушным целям, и из ПКТ — до 1500 метров по наземным целям. КПВТ предназначен для борьбы с легкобронированной и небронированной техникой противника, включая низколетящие воздушные цели, и имеет боекомплект 500 патронов в 10 лентах, снаряжённых бронебойно-зажигательными пулями Б-32, бронебойно-трассирующими БЗТ, бронебойно-зажигательными, с сердечником из карбида вольфрама, БСТ, зажигательными ЗП и зажигательными мгновенного действия МДЗ. ПКТ же предназначен для поражения живой силы и огневых средств противника и имеет боекомплект в 2000 патронов в 8 лентах.
Средства наблюдения и связи
Механик-водитель и командир БТР-80 в дневное время в небоевых условиях осуществляют наблюдение за местностью через два закрытых ветровыми стёклами люка в верхнем лобовом бронелисте корпуса. В боевых условиях или при движении ночью, наблюдение за местностью они вели через перископические смотровые приборы различных типов. Механик-водитель на машинах ранних выпусков располагал тремя перископическими смотровыми приборами ТНПО-115 для обзора переднего сектора, на машинах последующих серий к ним был добавлен ещё один ТНПО-115 в левом верхнем скуловом бронелисте корпуса. В ночных условиях, центральный из направленных вперёд приборов заменялся перископическим бинокулярным пассивным прибором ночного видения ТВНЕ-4Б, работавшим за счёт усиления естественного освещения, либо за счёт подсветки фарой ФГ125 с инфракрасным светофильтром. Поле зрения прибора по горизонту составляло 36°, по вертикали — 33°, а дальность видения при нормальных условиях — 60 метров при подсветке фарой и 120 при естественной освещённости в 5·10−3 лк.
Основным средством наблюдения для командира машины является комбинированный бинокулярный перископический электронно-оптический смотровой прибор ТКН-3 с дневным и пассивным ночным каналами. ТКН-3 имел увеличение в 5× для дневного и 4,2× для ночного канала, при поле зрения в 10° и 8°, соответственно. Установка прибора позволяла его поворот в пределах ±50° по горизонтали и качание в пределах −13 — +33° в вертикальной плоскости. С прибором был соединён прожектор ОУ-3ГА2М со съёмным инфракрасным светофильтром, служивший для подсветки при недостаточной естественной освещённости. Дальность видения ночью для ТКН-3 составляла 300—400 метров. Помимо ТКН-3, командир располагает тремя приборами ТНПО-115 — двумя для обзора переднего сектора и одним, установленным в правом верхнем скуловом бронелисте.
Для башенного стрелка, основным средством наблюдения за местностью является прицел орудия, кроме этого у него имеются перископические смотровые приборы: ТНП-205, расположенный в левом борту башни и ТНПТ-1, установленный в крыше башни и обеспечивающий задний обзор. Десант располагал двумя перископическими смотровыми приборами ТНП-165А, установленными в крыше корпуса за башней, у посадочных мест десантников-пулемётчиков, а также четырьмя приборами ТНПО-115, установленными в верхних бортовых бронелистах корпуса по обе стороны от дверей.
Для внешней связи, на БТР-80 ранних выпусков устанавливалась радиостанция Р-123М, на машинах более поздних выпусков заменённая более современными Р-163 или Р-173. Для внутренней связи, БТР-80 оснащён танковым переговорным устройством Р-124 на трёх абонентов — командира, механика-водителя и башенного стрелка.
Двигатель и трансмиссия
На БТР-80 используется двигатель КамАЗ-7403 с турбокомпрессором, установленном в развале двигателя. БТР-80 с двигателем ЯМЗ-238М2 имеет индекс БТР-80М.
Модификации
Советские и российские
- БТР-80 — базовая модификация с вооружением из 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ
- БТР-80К — командирский вариант БТР-80, с сохранением вооружения и дополнительным связным и штабным оборудованием
- БТР-80А — модификация с вооружением из 30-мм автоматической пушки 2А72 и 7,62-мм пулемёта ПКТ, установленных в новой башне лафетной компоновки. Многими специалистами классифицируется как колёсная боевая машина пехоты
- БТР-80С — вариант БТР-80А для войск национальной гвардии России, оснащённый 14,5-мм пулемётом КПВТ и 7,62-мм ПКТ в башне лафетной компоновки
- БТР-80М — вариант БТР-80А с двигателем ЯМЗ-238 (240 л.с.) и шинами КИ-126 с увеличенной пулестойкостью. Отличается от своих предшественников увеличенной длиной корпуса.
Венгерские
В Венгрии предприятием CURRUS на базе БТР-80 было разработано семейство специальных машин с установкой различного дополнительного оборудования, с учётом требований НАТО:
- BTR-80 SKJ — бронированная медицинская машина
- BTR-80 VSF — машина радио- био- химической разведки
- BTR-80 MVJ — ремонтно-эвакуационная машина
- BTR-80 MPAEJ — машина техобслуживания и ремонта
- BTR-80 MPFJ — инженерная машина
Украинские
- БТР-80-КБА-2 — украинская модернизация БТР-80 (башня БТР-80 демонтирована, вместо неё установлен боевой модуль с 30-мм автоматической пушкой КБА-2 и устройством для отстрела дымовых гранат)
- БТР-80УМ — украинская модернизация БТР-80. Установлены украинский двигатель производства токмакского завода «Юждизельмаш» мощностью 300 лошадиных сил и новая башня с пулемётно-пушечным вооружением (23-мм автоматическая пушка и 7,62-мм пулемёт). Первый демонстрационный образец БТР-80УМ был представлен на учениях в сентябре 1998 года
- БТР-80УП — украинско-польская модернизация БТР-80, разработанная для Ирака. Усилена защита, установлен новые дизельные двигатели мощностью 300 л. с., новые шины и новые электрические и пневматические системы, снята водомётная установка. Помимо линейного бронетранспортёра, разработаны 7 специализированных модификаций
Тактико-технические характеристики БТР-80
Экипаж, чел.: 3
Десант, чел.: 7
Годы эксплуатации: с 1986 — настоящее время
Вес БТР-80
- 13,6 тонн
Размеры БТР-80
- Длина корпуса, мм: 7650
- Ширина корпуса, мм: 2900
- Высота, мм: 2350..2460
- База, мм: 4400
- Колея, мм: 2410
- Клиренс, мм: 475
Броня БТР-80
- Тип брони: стальная катаная
- Лоб корпуса, мм/град.: 10
- Борт корпуса, мм/град.: 7..9
- Корма корпуса, мм/град.: 7
- Лоб башни, мм/град.: 7
- Борт башни, мм/град.: 7
- Корма рубки, мм/град.: 7
Вооружение БТР-80
- Дальность стрельбы, км: 1..2 (КПВТ); 1,5 (ПКТ)
- Прицелы: 1ПЗ-2
- Пулемёты: 1 × 14,5-мм КПВТ; 1 × 7,62-мм ПКТ
Двигатель БТР-80
- Тип двигателя: КамАЗ 7403
- Мощность двигателя, л. с.: 260
Скорость БТР-80
- Скорость по шоссе, км/ч: 80
- Скорость по пересечённой местности, км/ч: 20..40 по грунту; 9 на плаву
- Запас хода по шоссе, км: 600
- Запас хода по пересечённой местности, км: 200..500 по грунтовым дорогам
- Удельная мощность, л. с./т: 19,1
- Колёсная формула: 8 × 8 / 4
- Тип подвески: индивидуальная торсионная с гидравлическими амортизаторами
- Преодолеваемый подъём, град.: 30
- Преодолеваемая стенка, м: 0,5
- Преодолеваемый ров, м: 2
- Преодолеваемый брод, м: плавает.

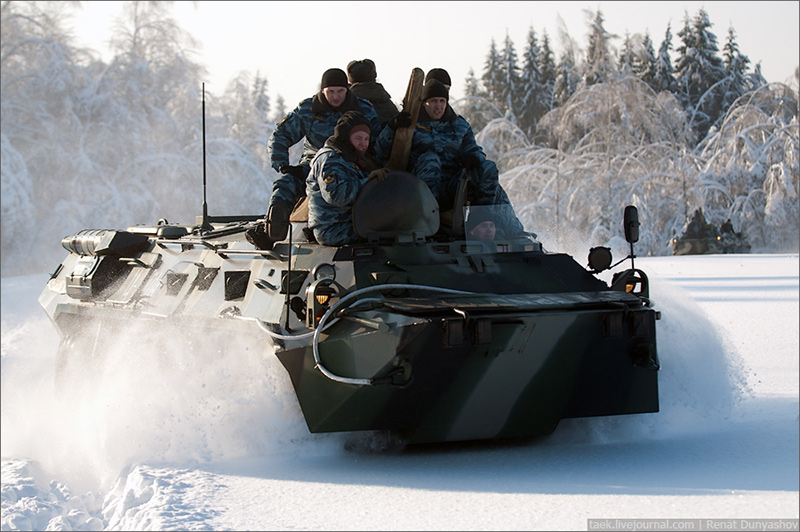

Фото БТР-80
Внутри БТР-80
Рабочее место водителя
КПВТ (крупнокалиберный пулемёт Владимирова)
Оптический прицел для наводки КПВТ
Десантное отделение, для шести экипированных десантников. Надо сказать, что особенно там не развернёшся. Сразу за сидением находится силовое отделение. Там располагаются: двигатель, водомётный двигатель, водооткачивающий насос, фильтрвентеляционная установка, топливные баки и генератор.
Боевое отделение, кресло наводчика КПВТ
Радиостанция
Амбразура с шаровой опорой для ведения стрельбы из автомата
Прицел 1ПЗ-7 на БТР-80
