В сентябре 1953 г. компания «Макдоннелл-Дуглас» приступила к созданию всепогодного двухдвигательного истребителя, и в июле 1955 г. был заключен контракт на постройку двух опытных XF4H-1 и пяти предсерийных самолетов, которые получили название Фантом» 2 (ранее уже был самолет под названием «Фантом»). Техническое проектирование истребителя завершилось в августе 1956 г. Свой первый полет «Фантом» 2 совершил 27 мая 1958 г. 23 самолета опытной серии в дальнейшем получили обозначение F-4A и использовались только для проведения летных испытаний, в ходе которых были получены более высокие летно-технические характеристики, чем предполагалось.
Самолет F-4 Фантом 2 - видео
В декабре 1960 г. для ВМС США начались поставки серийного варианта, который в сентябре 1962 г. получил обозначение F-4A. Когда в октябре 1979 г. производство «Фантом» 2 прекратилось, было уже выпущено 5057 машин, из них 1196 для зарубежных потребителей. Кроме того, компания “Мицубиси» по лицензии построила 127 самолетов F-4. Общее число произведенных самолетов, таким образом, достигло 5195 машин (с чем могут конкурировать только истребители МиГ-21).
Самолеты «Фантом» 2 в свое время установили абсолютные мировые рекорды высоты полета (30040 м) 6 декабря 1959 г. и скорости (2585,43 км/ч) 22 ноября 1961 г. Мировой рекорд скорости на малой высоте (1452 км/ч) продержался 16 лет. Учитывая огромную роль, которую сыграли самолеты F-4 в боевых действиях во Вьетнаме, можно сказать, что «Фантом» 2 был одним из лучших в мире военных самолетов своего времени.
Модификации
F-4B (F4H-1) — вариант с двигателями J79-GE-2У-2А тягой по 7326 кг. Ударный вариант F-4B оснащался РЛС управления огнем APQ 72 и мог нести до 7257 кг различного ударного вооружения.
QF-4B — обозначение самолетов F-4B, переоборудованных в беспилотные мишени.
RF-4B (F4H-1Р) — невооруженный фоторазведчик на основе F-4B с удлиненной носовой частью для ВМС США (первый полет 12 марта 1965 г.).
F-4C — вариант истребителя-штурмовика, аналогичный F-4B. но с двойным управлением и двигателями J79-GE-15 тягой по 7711 кг и другими изменениями в системах самолета (первый полет 27 ман 1963 г.).
EF-4C — обозначение самолетов F-4C, переоборудованных в конфигурацию «Уайлд Уизел» для ведения РЭБ.
RF-4C — самолет тактической разведки на базе F-4C, но оборудованный как RF-4B (первый полет 18 мая 1964 г.).
F-4D — серийный вариант для ВВС США. аналогичный F-4C, но оснащенный оборудованием для решения задач ВВС (первый полет 8 декабря 1965 г.)
EF-4D — обозначение самолетов F-4D, переоборудованных в конфигурацию «Уайлд Уизел» (радиоэлектронная разведка и огневое подавление РЛС ПВО).
F-4E — основной серийный вариант с более мощными двигателями J79-GE-17, увеличенным запасам топлива, новой РЛС APQ-120 с меньшими габаритами за счет перехода на микроэлектронные схемы, с предкрылками для улучшения маневренности и встроенной 20-мм шестиствольной пушкой с боекомплектом 639 снарядов (первый полет 30 июня 1967 г.). На ряде истребителей F-4E в носке правой консоли крыла была установлена телевизионная система слежения за воздушными целями «Тисео», позволяющая опознавать самолеты противника на большом удалении.
F-4E(J) — вариант F-4E, производимый в Японии по лицензии компаниями «Мицубиси» и «Кавасаки».
RF-4E — экспортный вариант F-4E, оборудованный для ведения тактической разведки.
RF-4E( J) — невооруженный разведывательный вариант F-4E(J) Для ВВС Японии.
F-4F — вариант F-4E для ВВС Германии, модернизированный корпорацией МВВ в 1991 г.
F-4G «Уайлд Уизел» — вариант самолета F-4B (первый полет 20 марта 1963 г.), применявшегося во Вьетнаме с системой линии передачи данных ASW-1 о боевых действиях по наземным целям. Впоследствии такое обозначение получили самолеты серии F-4E, переоборудованные в конфигурацию «Уайлд Уизел» (первый полет 6 декабря 1975 г.). Переоборудование первого самолета F-4G серийной конфигурации завершилось в апреле 1978 г., и в этом же году он стал поступать на вооружение.
F-4G «Уайлд Уизел» предназначен для обнаружения и подавления РЛС ПВО на маршрутах полета ударных самолетов к объектам ударов при прорыве ПВО противника, а также для выполнения самостоятельных операций по подавлению системы ПВО. Для поражения средств ПВО противника применяются ПРЛР, УР класса «воздух—поверхность» AGM-65 «Мейверик» с оптоэлектронной ГСН и кассетные боеприпасы для поражения площадных целей.
При выполнении этой задачи самолеты F-4G должны первыми войти в зону боевых действий для подавления наземных средств ПВО противника. Сопровождение ударных самолетов осуществляется при прорыве зоны ПВО и глубоком проникновении в тыл противника. При этом перед F-4G ставится задача создать безопасный коридор пролета ударным самолетам к цели. В зависимости от типа цели, установленного вооружения и характера боевых действий самолет F-4G может совершать полет на средних и малых высотах. Атака цели и полет вблизи ее осуществляются на высоте 60— 300 м при больших дозвуковых скоростях.
На самолетах F-4G и Е используются: прицельнонавигационная РЛС ANyAPQ-120, ЭВМ системы управления пуском ракет AN/ASQ-91, цифровая ИНС AN/ARN-101, аппаратура сброса дипольных отражателей и ИК-ловушек AN/ALE-40, совмещенная с системой предупреждения о радиолокационном облучении. В отсеке вооружения установлены 25 быстросъемных блоков станции радиотехнической разведки-обнаружения и определения местоположения источников радиолокационного излучения APR-38.
В состав оборонительного радиоэлектронного оборудования F-4G входит контейнер с оборудованием AN/ALQ 119-12 (-14) для постановки помех в диапазоне частот от 2 3 до 8—10 ГГц или контейнер с оборудованием для постановки помех AN/ALQ-131. Основным БРЭО самолета F-4G является система AN/APR-38. включающаяся вычислитель HAWC для представления членам экипажа классифицированных данных об угрозе, об управлении системой при различных режимах ее работы, блок индикации CIS, оптический прицел AN/APQ-30 (Mod) и супергетеродинный блок. Система AN/APR-38 предназначена для обнаружения радиолокационного излучения ото всех существующих советских импульсных РЛС и РЛС непрерывного излучения. Самолет F-4G вооружен высокоскоростной ПРЛР AGM-88A/C HARM, которая может применяться для самообороны или поражения указанных или внезапно обнаруженных целей В состав вооружения самолета могут входить также другие ПРЛР, управляемое оружие, запускаемое вне зоны объектовой ПВО противника, и обычное вооружение.
F-4J — палубный многоцелевой истребитель ВМС США (первый полет 27 мая 1966 г.), с двигателями J79-GE-10 тягой по 8119 кг. увеличенным крылом и переделанным хвостовым оперением для улучшения взлетно-посадочных характеристик, оснащенный автоматической системой посадки на авианосец.
F-4K — модифицированный вариант F-4J для английских ВМС с двигателями Роллс-Ройс Спей RB.168-25R Мк.202/203 тягой по 9305 кг. В английских ВМС эти самолеты получили обозначение «Фантом» FG Мк.1.
F-4M — модернизированный вариант F-4K, обозначенный в английских ВМС как «Фантом» FGR Мк.2.
F-4N — палубный истребитель ВМС США на базе F-4B с усиленной конструкцией и оснащенный современным электронным оборудованием (первый полет 4 июня 1972 г.).
F-4S — модернизированный вариант F-4J с усиленной конструкцией и установленными предкрылками.
Самолет выполнен по нормальной аэродинамической схеме, с низкорасположенным стреловидным трапециевидным крылом, имеющим складные консоли, и стреловидным хвостовым оперением. Фюзеляж само лета типа полумонокок, его носовая часть опущена вниз для улучшения обзора из кабины летчика. Шасси трехопорное. Передняя стойка с двумя колесами убирается назад, основные стойки — в крыло.
Самолет F-4E оснащен двумя ТРДФ. Топливо размещается в семи мягких топливных баках в верхней части фюзеляжа и двух интегральных баках в средней части крыла. Кроме того, под крылом и фюзеляжем предусмотрена подвеска двух ПТБ. Имеется система дозаправки топливом в полете при помощи телескопической штанги (для самолетов ВВС) и по системе «шланг-конус» (для палубных машин).
Управление необратимое бустерное, с гидравлическим приводом и системой демпфирования по трем осям. Имеется САУ AN/ASA-32. В состав системы управления оружием самолета F-4E входит импульсно - доплеровская РЛС AN/APQ 120 (способна обнаруживать воздушные цели только на фоне свободного пространства на максимальной дальности 70 км), оптический прицел AN/ASQ-26, навигационно-бомбардировочная подсистема AN/AJB-7 и счетно-решающее устройство бомбометания AN/ASQ-91. Средства РЭБ включают приемники обнаружения радиолокационного излучения AN/APR-36/37 и передатчики помех AN/ALO-71/72/87.
Пилотажно-навигационная система F-4E состоит из ИНС AN/ASN-63, счетно-решающего устройства AN/ASN-46 и радиовысотомера малых высот AN/APN-155. Для связи радионавигации и опознавания имеется комплексная система AN/ASQ-19, включающая приемопередатчик навигационной системы TACAN. На девяти узлах внешней подвески самолет F-4E может нести четыре УР средней дальности AIM-7 «Спэрроу» в нише под фюзеляжем, УР «Спэрроу». «Сайдуиндер» и «Шрайк» на подкрыльевых узлах подвески, а также два-три контейнера SUU-16/A или SUU-23/A с пушками М61А1 (боекомплект 1200 снарядов на орудие), блоки с НАР, свободнопадающие бомбы, выливные авиационные приборы на подкрыльевых и центральном подфюзеляжном узлах. Самолет может быть вооружен двумя ядерными бомбами Мк.43, Мк.57. Мк.61 или Мк.28. Для действия по наземным целям может оснащаться шестью УР АСМ-65 «Мейверик».
Истребитель F-4 длительное время оставался основным самолетом завоевания превосходства в воздухе американских ВВС и ВМС. «Боевое крещение» «Фантома» состоялось 2 апреля 1965 г. во Вьетнаме, где самолеты этого типа встретились с северовьетнамскими истребителями МиГ-17Ф. С 1966 г. основными противниками «Фантома» стали самолеты МиГ-21ПФ. «Фантомы», состоящие на вооружении ВВС Ирана, применялись в ирано-иракской войне (1980— 1988 гг.).
Тактико-технические характеристики F-4 Фантом 2
- Первый полёт: 27 мая 1958 года
- Конец эксплуатации: 1992 год
- Единиц произведено: 5195
Экипаж F-4 Фантом 2
- 2 человека
Размеры F-4 Фантом 2
- Размах крыла, м: 11,70
- Длина самолета, м: 19,20
- Высота самолета, м: 5.00.
- Площадь крыла, м2: 49,20
- Угол стреловидности по 1/4 хорд, град: 45
Вес F-4 Фантом 2
- пустого самолета: 13760
- топлива: 6080
- нормальная взлетная масса: 20800
- максимальная взлетная масса: 26330
Двигатель F-4 Фантом 2
- 2 x ТРДФ General Electric J79-GE-17
- Максимальная тяга, кН: бесфорсажная 2 х 53,00
- Максимальная тяга, кН: форсажная 2 х 79,60
Скорость F-4 Фантом 2
- Максимальная скорость на малой высоте, км/ч: 1200 (М= 1,15)
- Максимальная скорость на большой высоте, км/ч: 2300 (М=2,2)
- Максимальная скороподъемность, м,мин: 15000
- Длина разбега, м: 1340
- Длина пробега с тормозным парашютом, м: 950
Практический потолок F-4 Фантом 2
- 16 600 м
Дальность полета F-4 Фантом 2
- 2380 км (без ПТБ)
Вооружение F-4 Фантом 2
- 1 × 20 мм шестиствольная пушка М61А1 Vulcan (639 снарядов),
- Боевая нагрузка на 9 узлах внешней подвески
- 4 УР средней дальности AIM-7 Sparrow в нишах под фюзеляжем, УР AIM-7 Sparrow, AIM-9 Sidewinder, AIM-4 Falcon, УР Bullpup или Shrike на подкрыльевых узлах подвески, 6 УР AGM-65 Maveric.
- блоки с НАР, свободнопадающие бомбы
- Самолет может нести две ядерные бомбы Mk 43, Mk57,Mk61,Mk28.

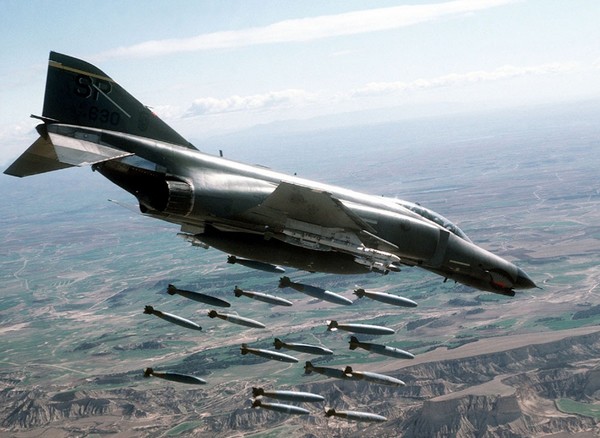

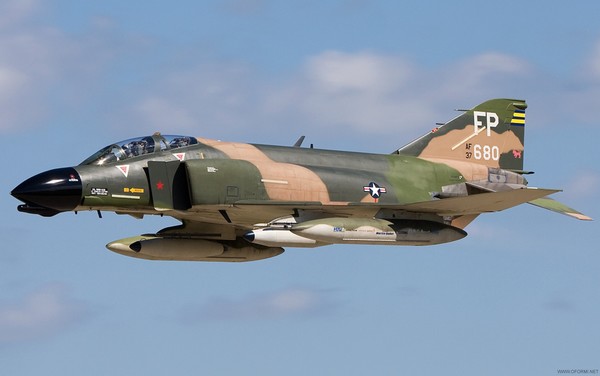

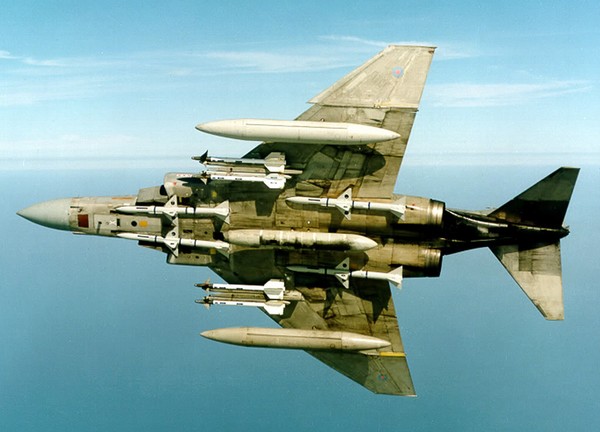

Фото F-4 Фантом 2
