РСЗО 9К51М «Торнадо-Г» - модернизированная реактивная система залпового огня

9К51М «Торнадо-Г» — российская модернизированная реактивная система залпового огня. Создана на базе РСЗО 9К51 «Град». Система по боевой эффективности в 15 раз превосходит предшественника "Град", отношение массы пороха к массе корпуса в новой ракете улучшено в 10 раз.

РСЗО 9К51М Торнадо-Г - видео

В июле 2012 года первые РСЗО «Торнадо-Г» поступили на вооружение мотострелковых формирований в Волгограде. В 2013 году система 9К51М завершила государственные испытания и была принята на вооружение Российской Федерации.

В состав РСЗО 9К51М входит новая модернизированная боевая машина 2Б17, старые и новые типы 122-мм реактивных снарядов, а также КСАУО «Капустник-БМ». В кабине боевой машины размещено оборудование дистанционной установки и автоматизированная система управления огнём, разработанная во ВНИИ «Сигнал». АСУНО позволяет вести огонь без топогеодезической подготовки и осуществлять наведение пакета с направляющими без выхода экипажа из кабины. На специальном видеомониторе в автоматизированном режиме отображается информация о маршруте следования и положении пакета направляющих.

РСЗО 9К51М «Торнадо-Г» - модернизированная реактивная система залпового огня

Экипаж машины уменьшен с 3 до 2 человек, время развёртывания на неподготовленной боевой позиции уменьшено до 6 минут, а на подготовленной до 1 минуты.

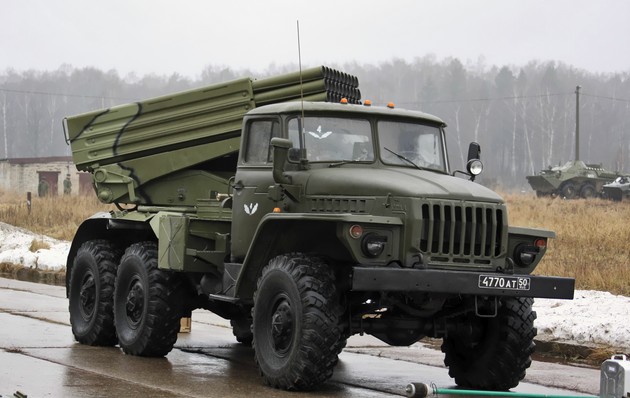

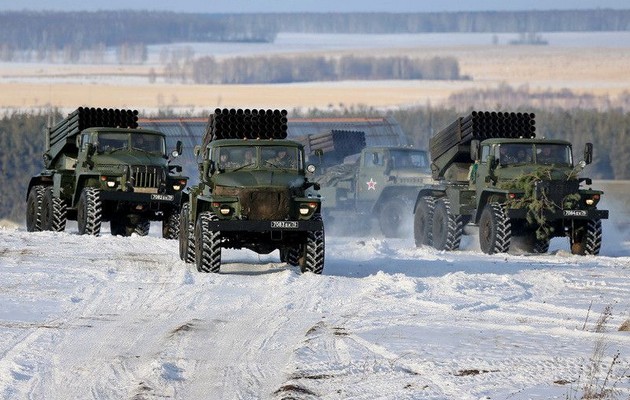

Боевая машина 2Б17 представляет собой грузовой автомобиль повышенной проходимости Урал-4320, на котором установленная платформа с подвижным пакетом направляющих в количестве 40 штук. Наведение на цель осуществляется при помощи электрогидравлических приводом. Максимальный угол возвышения пакета направляющих труб составляет 55°. Горизонтальный угол наведения составляет 102° влево от продольной оси автомобиля и 70° вправо от продольной оси автомобиля.

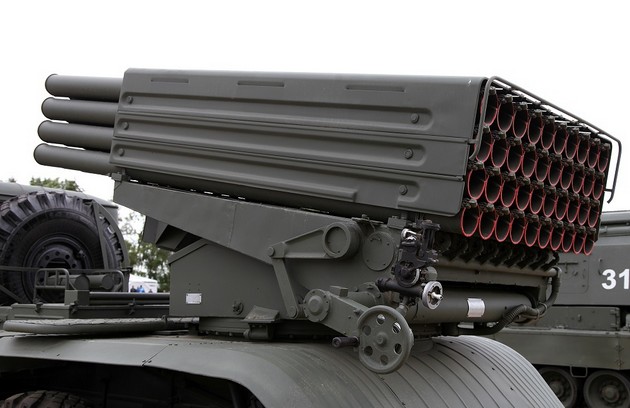

Направляющие для реактивных снарядов представляют собой трубы калибра 122,4 мм с винтовыми пазами для придания снарядам вращательного вдоль продольной оси движения. Это сделано с целью стабилизации реактивного снаряда в полете. После вылета из направляющей раскрываются лопастные стабилизаторы, установленные под некоторым углом, поддерживая вращение снаряда вдоль своей продольной оси.

РСЗО 9К51М «Торнадо-Г» - модернизированная реактивная система залпового огня

Боевые возможности новой системы были расширены за счёт новых реактивных боеприпасов. В номенклатуру вошли кассетные снаряды с отделяемой головной частью и самоприцеливающимися кумулятивными боевыми элементами, позволяющими эффективно поражать бронированную боевую технику противника. Для обеспечения стрельбы снарядами с отделяемой головной частью боевые машины были доукомплектованы установщиками времени срабатывания взрывателя реактивных снарядов. Максимальная дальность до 100 км.

Помимо старых используемых боеприпасов для РСЗО БМ-21, в номенклатуру входят и новые боеприпасы с повышенной дальностью и боевым могуществом, а также специально разработанные боеприпасы для системы «Торнадо-Г», увеличивающие её максимальную дальность стрельбы до 100 км.

РСЗО 9К51М «Торнадо-Г» - модернизированная реактивная система залпового огня

Боеприпасы 9К51М Торнадо-Г

Боевая эффективность РСЗО 9К51М Торнадо-Г существенно повышена за счет применения новых реактивных снарядов:

9М217 – реактивных снаряд с боевой частью (БЧ) массой 25 кг, заполненной кассетными боевыми элементами. БЧ снабжена дистанционным взрывателем. Масса реактивного снаряда составляет 70 кг. Дальность полета до 30 км. Бронепробиваемость – 60-70 мм гомогенной брони.

9М218 – реактивных снаряд с БЧ массой 25 кг, заполненной кассетными боевыми элементами. БЧ снабжена дистанционным взрывателем. Масса реактивного снаряда составляет 70 кг. Дальность полета до 30 км. Бронепробиваемость – до 100 мм гомогенной брони.

9М521 – осколочно-фугасный снаряд с БЧ массой 21 кг. Масса реактивного снаряда составляет 66 кг. Дальность полета до 40 км.

9М522 – осколочно-фугасный снаряд с БЧ массой 25 кг. БЧ снабжена дистанционным или контактным взрывателем. Масса реактивного снаряда составляет 70 кг. Дальность полета до 37,5 км.

РСЗО 9К51М «Торнадо-Г» - модернизированная реактивная система залпового огня

Существуют варианты боевых машин РСЗО 9К51М Торнадо-Г в обозначении 2Б17-1 с АСУНО, позволяющей вести огонь с укрытий как из кабины, так и с выносного пульта, и 2Б17М с устройством кодирования передачи информации.

РСЗО 9К51М «Торнадо-Г» - модернизированная реактивная система залпового огня

Тактико-технические характеристики 9К51М Торнадо-Г

- Страна-разработчик: Россия
- Годы производства: с 1990-х
- Годы эксплуатации: с 2012

- Шасси: Урал-4320
- Колёсная формула: 6×6

Габаритные размеры 9К51М Торнадо-Г

- Длина в походном положении: 7350 мм
- Ширина в походном положении: 2040 мм
- Высота в походном положении: 3000 мм
- Клиренс: 410 мм

Вес 9К51М Торнадо-Г

- Масса в боевом положении: 14 000 кг

Вооружение 9К51М Торнадо-Г

- Калибр: 122 мм
- Количество направляющих: 40

Дальность стрельбы 9К51М Торнадо-Г

- Дальность стрельбы минимальная: 4000 м
- Дальность стрельбы максимальная: по разным данным от 40 000 до 100 000 - Торнадо-С м

- Максимальный угол возвышения: 55 °
- Расчёт БМ: 2 чел.
- Перевод системы из походного положения в боевое не более: 0,5 мин
- Время залпа: 20 с

Двигатель 9К51М Торнадо-Г

- Тип двигателя: КамАЗ-740
- Мощность двигателя: 210 л. с.

- Максимальная скорость по шоссе: 85 км/ч
