Пассажирский самолет К-5 конструктора К.А. Калинина, созданный в 1929 г., явился воплощением лучших качеств всех предыдущих его машин. За четыре года неустанных поисков после его первенца К-1 вес самолетов удвоился, а вес полезной нагрузки увеличился более чем в два раза. Конструкторы учли все замечания, сделанные пилотами в ходе эксплуатации серийных самолетов К-4. Задание на проектирование пассажирского самолета на 8—10 мест было получено в октябре 1927 г. Машину включили в пятилетний план опытного самолетостроения. В то же время аналогичное задание получила конструкторская группа ЦАГИ, руководимая А.Н. Туполевым. Их проект самолета АНТ-9 также включили в план развития гражданской авиации.
В 1928 г. чертежи нового самолета К-5 были представлены Совету Гражданской авиации и утверждены комиссией УВВС. В октябре 1928 г. комиссия под председательством Я.И. Алксниса определила, какой самолет нужен Аэрофлоту: одномоторный со скоростью 160—180 км/ч, способный перевозить не менее шести человек. Комиссия уточнила задания Калинину, и работа закипела. Уже к весне 1929 г. рабочие чертежи сдали в производство. Были заложены сразу две машины под двигатель «Гном-Рон». Вскоре, однако, выяснилось, что для второй машины придется закупать двигатель в США, и окончательное строительство ее откладывалось до прибытия двигателя. Конструкция самолета по типу К-4 была выполнена из недефицитных материалов. Импортными были только хромомолибденовые полуоси шасси. Дюралюминий применялся главным образом в обшивке передней части фюзеляжа, в капотах и конструкции сидений. Кабина летчика и бортмеханика была закрыта фонарем. Управление двойное.
6 ноября 1929 г. первый опытный образец К-5 впервые совершил полет с харьковского аэродрома «Сокольники». Вместе с летчиком-испытателем по заведенной традиции занял место К.А. Калинин. Начались заводские испытания, показавшие отличные летные качества самолета. 30 мая 1930 г. самолет перелетел в Москву на госиспытания. После испытаний самолет направили на обслуживание линии Москва — Харьков для уточнения его эксплуатационных качеств. К-5 быстро завоевал симпатии летчиков, технического персонала, пассажиров. По сравнению с другими крылатыми машинами того времени он имел более высокие летно-технические характеристики, а его производство обходилось гораздо дешевле. Самолет К-5 выпускался самой крупной серией среди наших самолетов тех лет. За 1930—1934 гг. было построено 260 машин различных модификаций. Он вытеснил с трасс Аэрофлота иностранную технику и составил ядро советской гражданской авиации предвоенного периода.
На первых ста машинах стояли двигатели М-15 в 450 л.с., еще недостаточно доведенные и с малым ресурсом — несколько десятков часов. В 1930 г. стали устанавливать двигатели М-22 в 480 л.с., но летные данные машины несколько снизились из-за худшей обтекаемости двигателя. Самолеты К-5 получили большое распространение. Один из них был включен в первый состав самолетов агитэскадрильи имени А.М. Горького. Этому самолету присвоили имя журнала «Огонек», редактором которого в то время был Михаил Кольцов. В День печати, 5 мая 1937 г., на самолете К-5 была открыта скоростная воздушная линия Ленинград — Москва. Рейс с пассажирами из Ленинграда в Москву занял 3 часа 35 минут. Другую трассу Куйбышев — Москва протяженностью около тысячи километров с промежуточной посадкой в Пензе К-5 преодолевал за шесть с лишним часов. В годы Великой Отечественной войны самолеты К-5 участвовали в выполнении боевых заданий. На них совершали полеты по связи с частями, доставке боеприпасов и снаряжения к линии фронта, высадке в тылу врага десантников, поддержке партизан.
Тактико-технические характеристики самолета К-5
- Главный конструктор: Калинин К. А.
- Первый полёт: 18 октября 1929
- Начало эксплуатации: 1930
- Конец эксплуатации: 1943
- Единиц произведено: ~260
Экипаж К-5
- 2 человека
Вместимость
- 8 пассажиров (или 690 кг груза)
Двигатели К-5
- Тип двигателя: 1 ПД М-17Ф
- Мощность: 730 л.с. (взлётная), 500 л.с. (полётная)
Габаритные размеры К-5
- Размах крыла: 20.50 м
- Длина: 15.87 м
- Высота: 2.89 м
- Площадь крыла: 66.00 м²
Вес К-5
- Масса пустого самолёта: 3060 кг
- Взлётная масса: 4030 кг
Скорость К-5
- Крейсерская скорость: 178 км/ч
- Максимальная скорость: 206 км/ч
Практический потолок К-5
- 5040 м
Дальность полета К-5
- 960 км

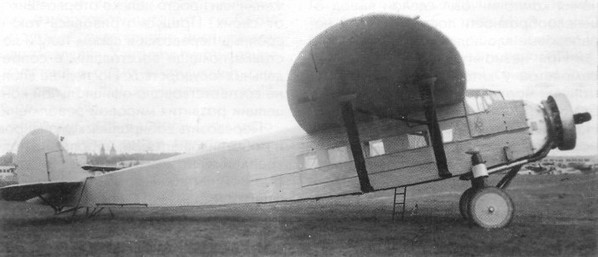

Фото самолета К-5

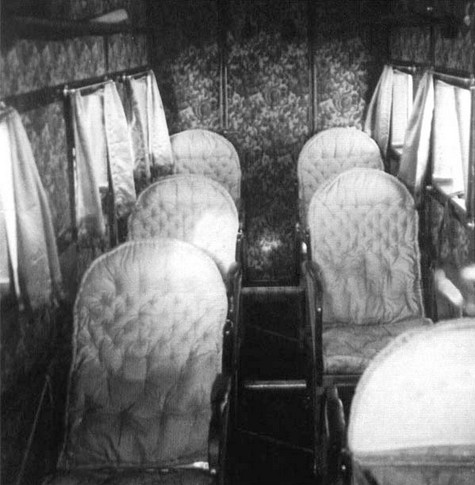

Пассажирский салон самолета К-5
