Комплекс 3М87 "Кортик" / "Каштан", ракета 9М311 - CADS-N-1A (комплекс) SA-N-11 GRISON (ракеты) Комплекс 3М87-1 "Кортик-М" / "Каштан-М", ракета 9М311М, 9М311-1 - CADS-N-1B / SA-N-11 GRISON
Зенитный ракетно-артиллерийский комплекс (ЗРАК) ВМФ. НИОКР ЗРАК "Кортик" начаты в конце 1970-х годов в КБ Приборостроения под руководством А.Г.Шипунова. Прототип "Кортика" установлен на МРК пр.1241.7 "Молния" (борт. № 952) в 1983 г. Испытывался на Черном море. Принят на вооружение в 1989 г. Первое упоминание в западной прессе относится к 1990-91 г.г. Производство велось на Тульском машиностроительном заводе №535. Основная задача - защита от низколетящих КР, УАБ и других воздушных целей кораблей с водоизмещением от 400-500 тонн. В состав комплекса входит модуль управления (РЛС обнаружения и цифровая система управления) и от одного до шести боевых модуля 3С87. В состав боевого модуля входят 2 шестиствольных 30 мм автоматических пушки (тип автомата АО-18 / 6К30ГШ / ГШ-6-30К повышенной надежности, патрон - АО-18) и 2 х 4 пакеты ЗУР 9М311 в ТПК. По ЗУР аналог наземного комплекса "Тунгуска" и/или "Панцирь". ЗРАК "Каштан" по сообщениям СМИ является экспортным вариантом ЗРАК "Кортик". По умолчанию данные ЗРАК "Кортик".

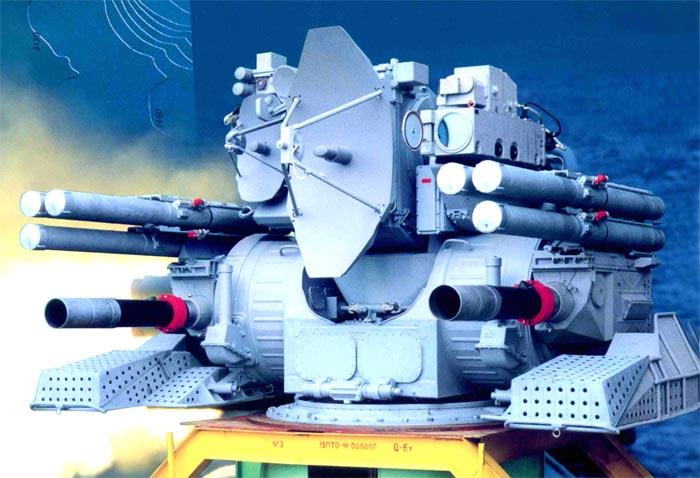

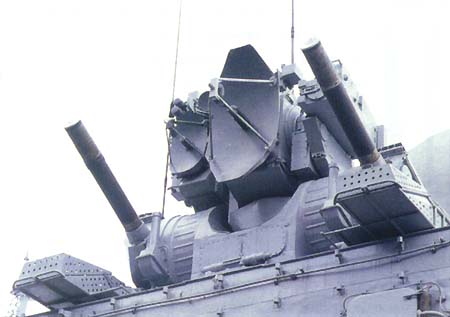

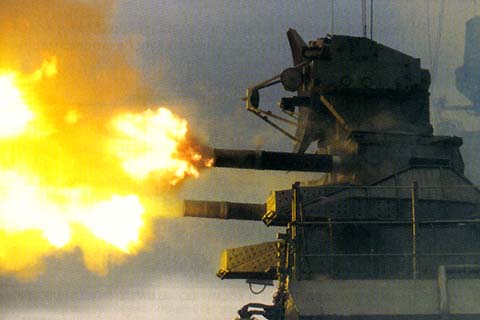

Боевой модуль 3С87 ЗРАК 3М87 "Кортик" (Kashtan - air defence gun/missile system (буклет). Рособоронэкспорт. 2000-е годы).

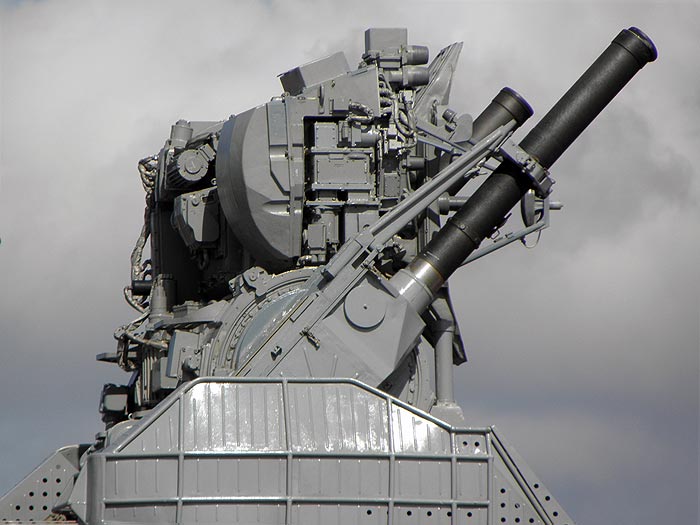

Боевой модуль 3С87-1 (?) ЗРАК 3М87-1 "Кортик-М" на СКР "Стерегущий" пр. 20380, г.Санкт-Петербург, День ВМФ, 23.07.2009 г. (фото - Дмитрий Шипуля, http://military.tomsk.ru/forum).

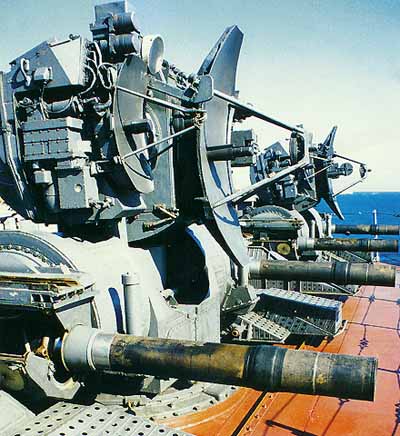

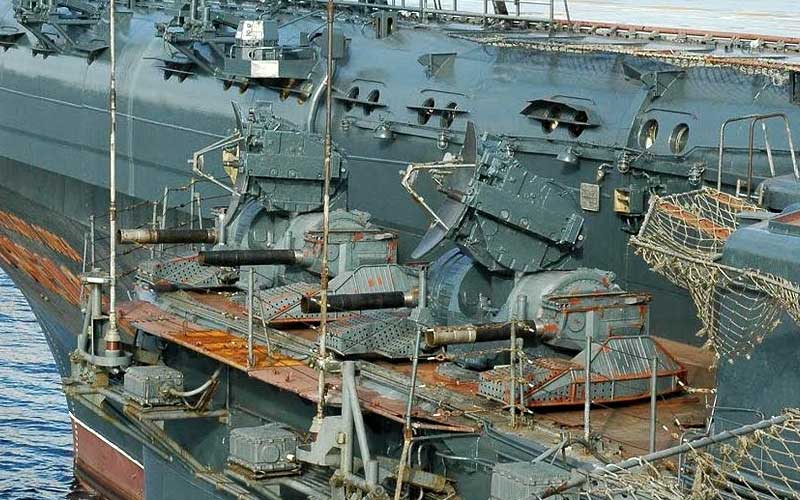

Пара боевых модулей 3С87 ЗРАК 3М87 "Кортик" на ТАКР "Адмирал флота Советского Союза Кузнецов" пр.11435, фото вероятно 2010 г. (http://china-defense.blogspot.com).

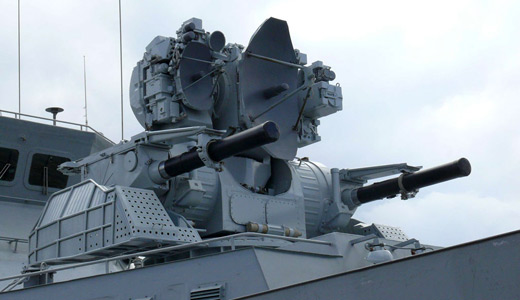

Боевой модуль 3С87 ЗРАК "Кортик" (фото - КБП)

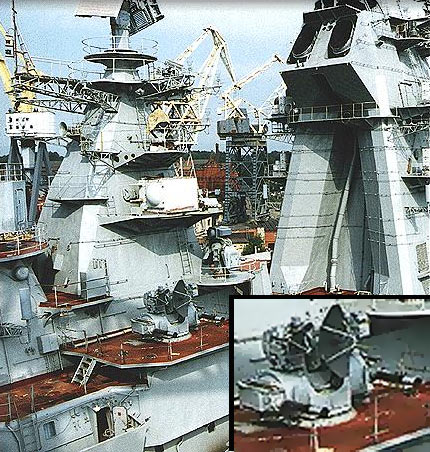

Первый экземпляр ЗРАК "Кортик" на МРК пр.1241.7 "Молния" борт. № 952, 1983 г. (фото - КБП). Выделены антенный пост РЛС обнаружения целей и боевой модуль ЗРАК.

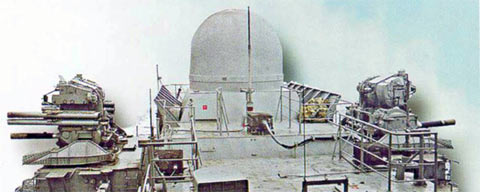

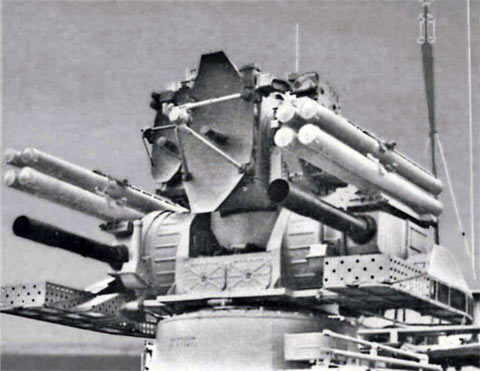

Два боевых модуля 3С87 ЗРАК "Кортик" на СКР "Неустрашимый" пр.1154.0 (фото - КБП).Пусковая установка - 8 ЗУР в ТПК (транспортно-пусковые контейнеры) двумя пакетами установлены над пушками боевого модуля ЗРАК 3С87;
Боезапас ПУ под палубой - 32 ТПУ (все модификации), была информация по первым системам - 18 ТПК; Высота боевого модуля - 2250 мм
| ЗРАК "Кортик" | ЗРАК "Кортик-М" с РЛС | ЗРАК "Кортик-М" с ТОС | |
| Масса ЗРАК | 15500 кг | 12500 кг | |
| Масса боевого модуля с боекомплектом | 12000 кг | 10000 кг | 8000 кг |
| Масса боевого модуля | 9500 кг | 7500 кг | 5500 кг |
| Масса башенной установки без боекомплекта | 6254 кг | 6254 кг | 4500 кг |
ЗРАК "Кортик" на авианесущем крейсере "Адмирал Флота Советского Союза Н.Г.Кузнецов" пр.1143.5 (Военный парад, 1998 г.)
Один из ЗРАК "Кортик" на атомном крейсере "Пётр Великий" пр.1144.2 (Вестник ПВО) Система управления и наведение: - "Кортик" - наведение ракет радиокомандное автоматическое, одновременно обеспечивается сопровождение 6 целей в радиолокационном и телевизионно-оптическом режимах. На боевом модуле установлена РЛС наведения мм-диапазона с точностью до 2-3 м при работе по ПКР и телевизионно-оптическая система (ТОС) с точностью наведения до 1 м. РЛС наведения и ТОС работают совместно под управлением цифровой системы управления огнем. По оценке создателей один боевой модуль может отражать одновременный налет 3-4 ПКР (если успеет, т.к. одновременно боевой модуль может вести огонь только по 1 цели). - "Каштан-М" начиная с 2000 г. предлагается вариант командного модуля с РЛС "Позитив-МЭ1.2" - трехкоординатной станцией обнаружения целей. Цель может обстреливаться двумя ЗУР. По оценке создателей один боевой модуль может отражать одновременный налет 5-6 ПКР (до израсходования боекомплекта) атакующих в одном направлении с интервалом 3-4 сек. Возможна поставка варианта ЗРАК только с оптико-электронной СУ - телевизионно-оптической системой / ТОС (см. рис. ниже).
Дальность взятия цели на автосопровождение - 11400 м (цель с ЭПР 0.1 кв.м, высота полета от 5 м)
Среднеквадратичная ошибка (СКО) сопровождения цели РЛС наведения ЗРАК - 2-3 м
Система наведения боевого модуля комплекса (РЛС, ТОС и др.) разработаны и производятся ОАО "РАТЕП" (г.Серпухов).

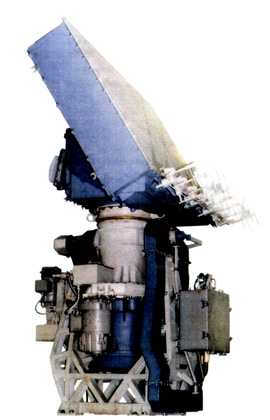

РЛС обнаружения целей "Позитив-МЭ1.2" ЗРАК "Каштан-М", 200 г. (Военный парад, №41 / 2000 г.) Боевые средства комплекса:
Ракетная часть:
| Ракета 3М311 / "Кортик" | Ракета 3М311-1 / "Кортик-М" | |
| Двигатель и конструкция | РДТТ, 2 ступени | РДТТ, 2 ступени |
| Длина ЗУР | 2500 мм | |
| Диаметр 1 ступени | 152 мм | |
| Диаметр 2 ступени | 76 мм | |
| Масса ТПК с ЗУР | 60 кг | |
| Масса ЗУР | 43,6 кг | |
| Масса БЧ | 9 кг | |
| Дальность действия ЗУР | 1500 (по др.данным - 2500) - 8000 м | - 1500-10000 м (9м311-1э, РЛС или ТОС СУО) - 18000 м (ЗУР комплекса "Панцирь-С1", при применении в составе перспективной комплектации ЗРАК "Кортик-М") |
| Высота поражения | 15 - 4000 м (5-3500 м по др.данным) | 5 (2 м по др.данным) - 6000 м (9м311-1э, РЛС или ТОС СУО) |
| Скорость цели максимальная | 900 м/с | 900 м/с |
| Скорость максимальная | 910 м/с | |
| Врямя реакции ЗРАК | 6-8 с | 5-7 с (3-6 с по др.данным) |
| Время перезарядки обоймы ЗУР (4 шт) | 1.5 мин |
Типы БЧ ЗУР - осколочно-стержневая, радиус кольца поражения стержнями при разлете - 5 м. Длина стержней - 600 мм Диаметр стержней - 4-9 мм Масса осколков осколочной "рубашки" (поверх стержней) - 2-3 гр.
ЗУР 9М311-1Э

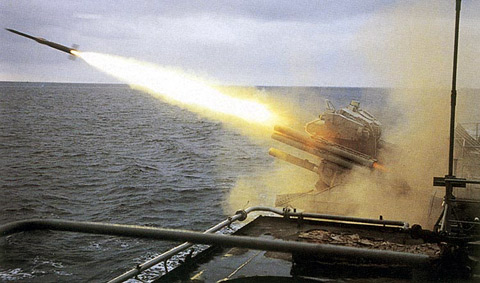

Пуск ЗУР 9М311 с борта СКР "Неустрашимый" пр.1154.0(Военный парад) Артиллерийская часть:
| "Кортик" | "Кортик-М" | |
| Тип автоматов | АО-18 / ГШ-6-30К | АО-18КД / ГШ-6-30КД |
| Масса автомата | 225 кг | |
| Дальность стрельбы прицельная | 500-4000 м | 500-4000 м |
| Дальность стрельбы эффективная | 500-1500 м | 500-1500 м |
| Высота поражения | 0-3000 м | 2-3000 м |
| Скорость снаряда начальная | 860 м/с | - 960 м/с (осколочно-фугасные снаряды) - 1100 м/с (бронебойно-подкалиберные снаряды) |
| Темп стрельбы боевого модуля | 2 х 4500 выстр./мин | 2 х 5000 выстр./мин |
Количество целевых каналов - до 6 для ЗРАК в максимальной комплектации в 6 модулей / 1 на боевой модуль
Вероятность поражения цели в зоне эффектиного огня - 96-99%
Стволы автоматов прикрыты кожухами для защиты от газов стартующих ЗУР. Боекомплект снарядов размещен в барабанных шнеках на установке (боезапас - 2 х 500 снарядов). Кортик-М - общий боезапас 3000 снарядов. Питание автоматов безленточное.

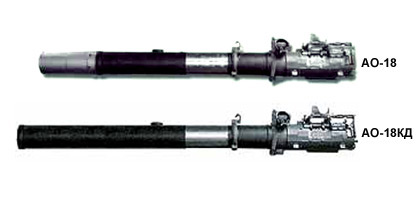

Автоматы комлексов "Кортик" и "Кортик-М"
ЗРАК "Кортик" на СКР "Неустрашимый" пр.1154.0 (Военный парад, 1998 г.) Модификации: - Комплекс 3М87 "Кортик" (экспортная модификация - "Каштан"), ракета 9М311 - встречается название комплекса 9К87. Может использоваться ракета 3М311-1.
ЗРАК "Кортик" на СКР "Неустрашимый" пр.1154.0 (Военный парад, 1998 г.) - Комплекс 3М87-1 "Кортик-М" (экспортная модификация - "Каштан-М") - уменьшена масса, есть изменения в конструкции, отличия возможно в элементной базе системы управления, используются ракеты 9М311М - встречается наименование комплекса 9К88 и 3М88. СКР "Стерегущий" пр. 20380 с ЗРАК "Кортик-М" введен в состав флота 27.02.2008 г. Артиллерийский автомат - АО-18КД (ГШ-6-30КД).
ЗРАК "Кортик-М" на СКР "Стерегущий" пр.20380 (2008 г.)
Варианты ЗРАК "Каштан-М" 2000 г. (Военный парад, №41 / 2000 г.)
ЗРАК "Каштан-М" ("Каштан-М" (буклет). РАТЕП, 2000-е годы)
- Ракета 9М311-1 - ЗУР ЗРАК "Кортик-М"
- Ракета 9М311-1Э - ракета экспортного варианта ЗРАК - "Каштан-М"
- Ракета 9М311-1М - ?, вероятно, относится к комплексу 3М87-1 "Кортик-М"
Базирование: предполагалось, что ЗРАК "Кортик" заменят на кораблях ВМФ артиллерийский комплекс АК-630. Шаровой погон унифицирован с АК-630.
Авианесущий крейсер "Адмирал Горшков" пр.11434 - в 2004 г. планировалось начать установку ЗРАК "Каштан-М" при переоборудовании корабля для ВМС Индии. Позже от установки ЗРАК заказчик отказался.
Авианесущий крейсер "Адмирал Кузнецов" пр.11435 (8 ЗРАК - боевых модулей);

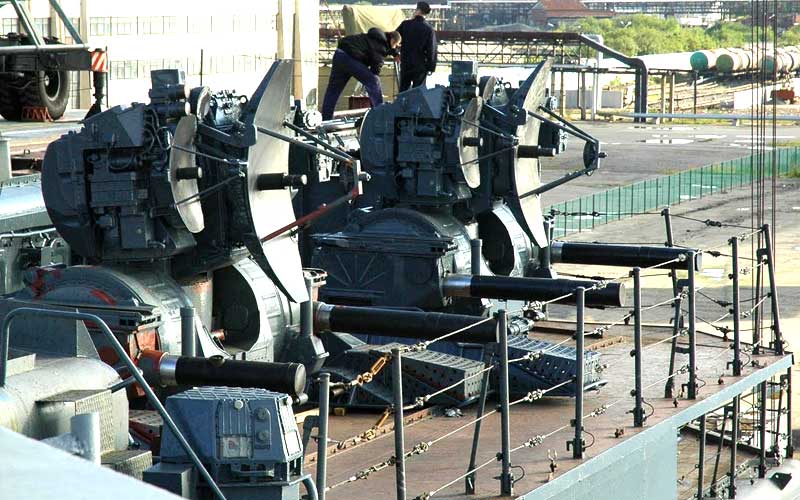

Пара боевых модулей 3С87 ЗРАК 3М87 "Кортик" на ТАКР "Адмирал флота Советского Союза Кузнецов" пр.11435, фото вероятно 2010 г. (http://china-defense.blogspot.com).
Атомные ракетные крейсеры пр.1144.2, два крейсера (6 ЗРАК - боевых модулей);
БПК "Адмирал Чабаненко" пр.11551 (2 боевых модуля ЗРАК).
СКР "Неустрашимый" пр.1154.0 (2 ЗРАК, 2 корабля по состоянию на 2000 г.)
СКР "Стерегущий" пр. 20380 - 5 кораблей в строю и постройке, 2008 г. (1 ЗРАК "Кортик-М")

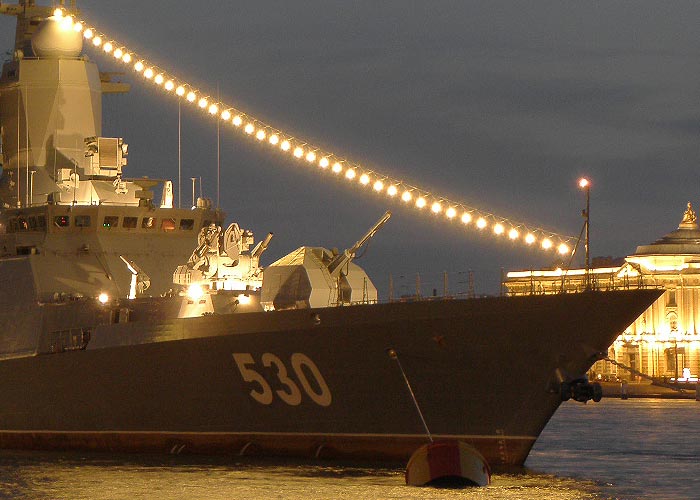

Установка А-190 (вариант 2) и боевой модуль ЗРАК "Кортик-М" на СКР "Стерегущий" пр. 20380, г.Санкт-Петербург, День ВМФ, 23.07.2009 г. (фото - Дмитрий Шипуля, http://military.tomsk.ru/forum).
Фрегат пр.1135.6 - выполняется на экспорт, три корабля переданы Индии в 2003 г. (1 боевой модуль на корабле). На вторую серию фрегатов для ВМС Индии ЗРАК "Каштан" не устанавливается.
ЗРАК "Каштан" на фрегате пр.1135.6 Trishul, Индия, 2003 г. (фото Przemyslaw Gurgurewicz, http://pvo.guns.ru) МРК пр.1241.7 "Молния" (борт. № 952) - с 1983 г., 1 корабль (1 ЗРАК)
Катер "Скорпион" (проект) - при проектировании в 2000 г. планировалось устанавливать 1 боевой модуль на катер.

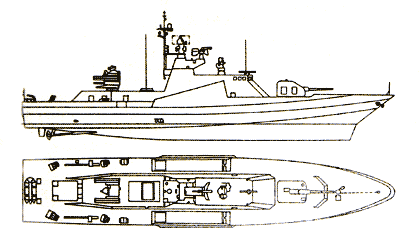

Проект катера "Скорпион" с ЗРАК "Кортик", 2000 г. (Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.) Статус: Россия - 1994 г. - производство ЗРАК "Кортик" прекращено (данные за 2000 г.) - 2008 г. - СКР "Стерегущий" пр. 20380 с ЗРАК "Кортик-М" введен в состав флота 27.02.2008 г.
- 2010 г. - состоят на вооружении ЗРАК "Кортик" и "Кортик-М".
Экспорт: Индия - 2003 г. 25 июня - передан Индии первый фрегат пр. 1135.6 Trishul с ЗРАК "Каштан" (первый из серии в три фрегата - Trishul, Talwar, Tabar). На каждом по одному боевому модулю ЗРАК.
- 2004 г. - планировалось начать установку ЗРАК "Каштан-М" при переоборудовании авианесущего крейсера "Адмирал Горшков" проданного Индии. По состоянию на 2009 г. индийская сторона отказалась от использования ЗРАК "Каштан-М".
