Ракета К-73 / Р-73 / "изделие 72" / "Р-72" - AA-11 ARCHER
Ракета Р-73 / Р-73РМД1 - AA-11 ARCHER
Ракета Р-73М / Р-73РМД-2 / РВВ-МД - AA-11 ARCHER-M
Ракета К-73Э / Р-73Э (экспортная)
Ракета К-74МЭ (экспортная модель на базе Р-73М)
Ракета К-74М2 / РВВ-МД - AA-11 ARCHER-M
Ракета "воздух-воздух" малой дальности. Разработка высокоманевренной ракеты ближнего воздушного боя К-73 - как развития ракеты К-60 - начата ОКБ "Молния" (ОКБ-4 М.Р.Биновата) по Постановлению Совмина СССР от 26 июля 1974 г. Главный конструктор - М.Р.Бисноват. По первоначальному проекту ракета создавалась без учета всеракурсности ГСН и только с газодинамическим управлением. Вероятно, планировалось использование доработанной ГСН ракеты К-60. После выбора всеракурсной ГСН "Маяк" разработки ПО "Арсенал" на совещании под руководством заместителя главного конструктора ракеты Г.П.Дементьева была принята современная аэродинамическая схема с изменением габаритов ракеты. Вероятно, эта корректировка проекта прошла в 1976 г. В 1977 г. после смерти М.Р.Бисновата главным конструктором ракеты стал Г.И.Хохлов.
Отработка ГСН с октября 1978 г. велась на самолете-летающей лаборатории на базе Ту-124 - ЛЛ-124. Испытания упрощенных прототипов ракет К-73 с наземных пусковых установок начаты в 1979 г. Отрабатывалась работа газодинамических рулей. В том же 1979 г. в рамках заводских испытаний выполнено 8 полетов МиГ-23МЛ (борт №123) и три пуска ракет К-73. В 1980 г. с борта этого МиГ-23МЛ впервые сбита летающая мишень МиГ-17. В 1981 г. к испытаниям присоединился третий серийный МиГ-29 (№9-19) - с него сбита мишень МиГ-21М.
Учебно-действующий образец ракеты Р-73Л с оптическим взрывателем. Выставка техники в Раменском, 100-летие ВВС России, 12.08.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
В 1981-1982 г.г. работы по созданию ракет "воздух-воздух", которые велись ОКБ "Молния", были переданы в ОКБ "Вымпел". Главным конструктором назначен Геннадий Александрович Соколовский (по 1994 г.). Ракета принята на вооружение как Р-73 Постановлением Совмина СССР от 22 июня 1984 г. и приказом Министерства обороны СССР №00113 (1984 г.). Начало массового производства (модель Р-73 РМД-1) - 1987 г. Модель ракеты Р-73РМД-2 обладает возможностью пуска в заднюю полусферу носителя и может использоваться против ракет "воздух-воздух". Главный конструктор ракеты с 1994 г. - Ю.К.Захаров.
Серийное производство ракет Р-73 начато в 1983 г. и до 1992 г. велось Тбилисским авиазаводом (г.Тбилиси, Грузия), и на московском заводе "Коммунар" (ист - Тымчук Д.). Всего в Тбилиси произведено 6000 ракет. В 1990-е годы вероятно производство ракет для поставок на экспорт и, возможно, для ВВС России велось опытным производством ГосМКБ "Вымпел". По состоянию на конец 1990-х годов - начало 2000-х ремонт и обслуживание ракет осуществляется 711-м авиаремонтным заводом в г.Борисоглебске.
Пусковая установка - запуск ракет осуществляется с пусковых устройств П-72 (АПУ-73-1) и П-72-1Д (АПУ-73-1Д) или П-72-1БД2. В СМИ 1990-х годов так же упоминалась пусковая установка Ка-50 - АПУ-62-1М. Ракеты устанавливаются на пусковые установки с помощью трех ярусов бугелей.
Ракета РВВ-МД может подвешиваться под пусковые устройства П-72-1Д (АПУ-73-1Д) или П-72-1БД2.
Подвеска ракеты Р-73, середина-конец 1980-х годов (фото из архива Cabal, http://militaryphotos.net). Ракета Р-73:
Конструкция - ракета выполнена по аэродинамической схеме "утка". В носовой части расположены датчики аэродинамических углов (угла атаки и скольжения), дестабилизаторы и аэродинамические рули. В хвосте - крыло с элеронами. Ракета оснащена так же четырехсекционными газодинамическими рулями.
В техзадании на создание сверхманевренной ракеты - с возможностью выхода на углы атаки около 40 градусов - было предложено использовать газодинамическое управление из-за неэффективности обычных рулей. Первоначальный вариант проекта ракеты не предусматривал аэродинамических органов управления - только газодинамические. Предполагалось использовать бескрылый корпус с хвостовым оперением-стабилизатором из 6 аэродинамических поверхностей.
Ракета имеет блочный состав (от носа к хвосту):
1. Первый отсек - ГСН с органами аэродинамического управления.
2. Второй отсек - рулевые мышинки, автопилот и неконтактный взрыватель.
3. Третий отсек - газогенератор.
4. Четвертый отсек - боевая часть с расположеным внутри ПИМ.
5. Пятый отсек - РДТТ
Корпус ракеты выполнен из алюминиевых сплавов, корпус РДТТ - сталь. Соединения отсеков - байонетные, соединение крайних отсеков - фланцевые. Полностью собранная ракета поставляется в войска в гермочехле и деревянной укупорке.
Учебно-боевой образец ракеты Р-73Л с оптическим взрывателем под Су-34 борт№05 красный. Выставка техники в г.Пушкин, август 2012 г. (фото - Евгений Поливанов, http://russianplanes.net/id84156).
Рулевые машинки работают на рабочем теле, которое вырабатывается твердотопливным газогенератором. В хвостовой отсек рабочее тело поступает по специальному каналу расположенному снаружи на корпусе ракеты.
Учебно-разрезной макет ракеты Р-73. Слева-направо: хвостовой отсек с интерсепторами двигателя и рулевыми машинками элеронов, третий, второй и первый отсеки. Липецкий центр подготовки авиационного персонала и войсковых испытаний Министерства обороны России имени В.П.Чкалова, 27.01.2012 г. (фото - Виталий Кузьмин, http://vitalykuzmin.net).

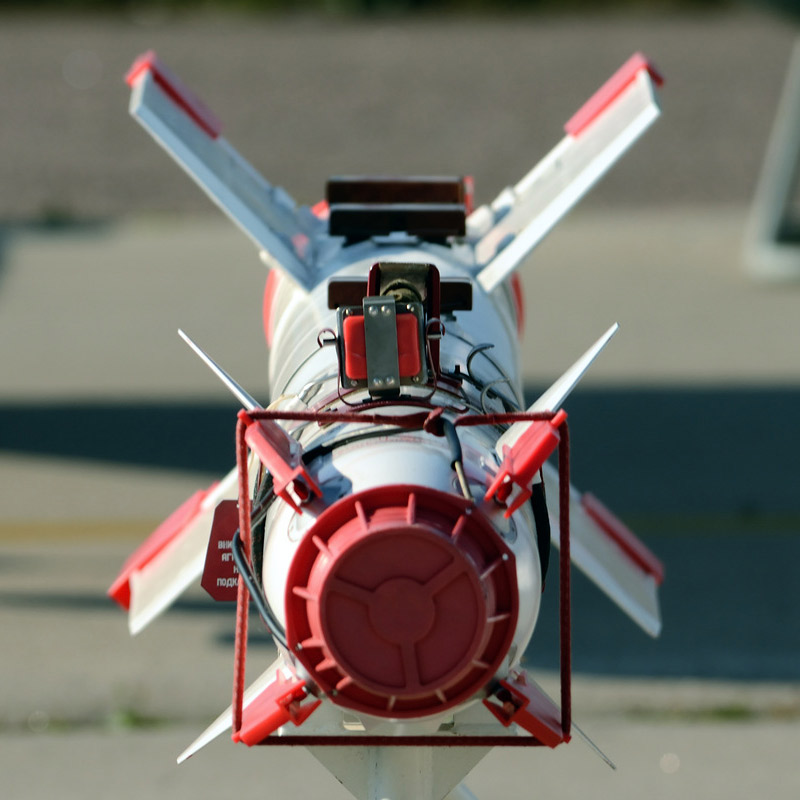

ГСН и аэродинамические органы управления учебно-боевой ракеты Р-73Л. Выставка техники в г.Пушкин, 02.06.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
Система управления и наведение - система управления ракеты включает в себя автопилот со стабилизацией по крену и ИК ГСН. Стабилизация по крену осуществляется механически связанными между собою элеронами.
На этапе предварительного проектирования ракеты К-73 применение всеракурсной ИК ГСН не предполагалось. Разработка ГСН велась киевским ПО "Арсенал" (главный конструктор - А.В.Молоды) на конкурсных началах с НПО "Геофизика" (г.Москва). ПО "Арсенал" была разработана компактная и всеракурсная ГСН "Маяк" / ОГС МК-80 (РМД-2). В ГСН "Маяк" также реализованы и новые эффективные меры борьбы с естественными и искусственными помехами. Наряду с соответствующим выбором диапазона чувствительности фотоприемника, в аппаратуре ГСН применили импульсно-временную модуляцию сигнала, ввели блок цифровой обработки сигнала с несколькими независимыми каналами. Для повышения эффективности за счет поражения более уязвимых и важных элементов цели применено наведение в точку, смещенную вперед по отношению к соплу двигателя самолета-цели. Под данную ГСН был перепроектирован первоначальный вариант ракеты К-73.
Головка самонаведения варианта ракеты РМД-2 обладает повышенной помехозащищённостью против ИК-противодействия и построена на цифровой элементной базе, что позволяет легко перепрограммировать алгоритмы слежения и перехвата. Улучшены возможности атаки низколетящих целей. Именно с ракетой Р-73 РМД-2 возможен маневр с пуском ракеты в заднюю полусферу носителя и имеется возможность атаковать ракеты "воздух-воздух" противника.
На самолетах типа МиГ-29 и Су-27 ракеты могут применяться вместе с нашлемной системой целеуказания "Щель", что существенно повышает боевые возможности истребителя.
В 1990-е годы на выставках вооружений ОКБ "Вымпел" демонстрировались кадры испытаний ракет К-73 с пуском назад - в целях обороны ударных самолетов и бомбардировщиков.
| МК-80 / "Маяк" | РМД-1 / Р-73Э | РМД-2 / Р-73М / РВВ-МД | ||
| Тип ГСН | всеракурсная | всеракурсная с охлаждаемым датчиком | всеракурсная, многоплощадочная с двухдиапазонным охлаждаемым фотоприемником, чувствительность увеличена в 2 раза | |
| Разработчик | НПО "Геофизика" (г.Москва) | ПО "Арсенал" (г.Киев) | предположительно - ГСН МК-80 "Маяк" разработки и производства ПО "Арсенал" (г.Киев) | |
| Углы целеуказания по пеленгу | сектор 90 град | сектор 120 град (180 град - после пуска) | сектор 90 град | сектор 120 град (180 град - после пуска) |
| Угол прокачки гирокоординатора | +-75 град | +-75 град ?? | +-75 град | |
| Угловая скорость слежения | до 60 град/с |
Двигатель - однорежимный РДТТ с газодинамическими рулями-интерцепторами (для обеспечения высокой маневренности)
Тяга - 785 кг (ист. - Управляемая)
Газодинамические органы управления и элероны учебно-боевой ракеты Р-73Л. Выставка техники в г.Пушкин, 02.06.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
На одном из авиасалонов в 1990-е годы были представлены материалы по оснащению ракеты поворотным соплом, что позволило бы снизить потери тяги с 5% (интерцепторы) до 3% (поворотное сопло).
ТТХ ракеты:
| Р-73 РМД-1 / Р-73Э | Р-73 РМД-2 | Р-73М / РВВ-МД | К-74МЭ | |
| Длина | 2900 мм | 2900 мм | 2900 мм | 2900 мм |
| Диаметр корпуса | 170 мм | 170 мм | 170 мм | 170 мм |
| Размах крыла | 510 мм | 510 мм | 510 мм | 510 мм |
| Размах аэродинамических рулей | 380 мм | 380 мм | 380 мм | 380 мм |
| Масса | 105 кг | 110 кг | 110 кг по данным 1990-х годов 106 кг по более поздним данным | 105 кг |
| Масса БЧ | 8 кг | 7,3 кг | 8 кг | 8 кг |
| Дальность действия | 0,3-21-30 км | 0,3-40 км | 0,3-40 км | 0,3-40 км |
| Высота полета цели | 20-20000 м | 5-20000 м | 20-20000 м | 20-20000 м |
| Максимальная перегрузка цели | 12 G | 12 G | 12 G | 12 G |
Дальность действия в заднюю полусферу носителя - 12 км
Максимальное превышение цели - 12000 м
Скорость цели максимальная - 2500 км/ч
Максимальная перегрузка цели - 12 G
Вероятность поражения цели одной ракетой - 60%
Максимальная эксплуатационная перегрузка - 40 G
Тип БЧ - стержневая, ПИМ расположен внутри БЧ.
Поражающие элементы - урановые стержни
Масса ВВ - 2.45 кг
Взрыватели - неконтактные:
- радиолокационный (на большинстве вариантов ракет) "Кречет" (ист - Тымчук Д.);
- оптический лазерный (ракета Р-73Л, Р-73ЭЛ) "Янтарь" (ист - Тымчук Д.).
Радиус поражения БЧ - 3.5 м
Боевая часть с предупреждающим об излучении желтым значком (урановые стержни) учебно-боевой ракеты Р-73Л. Выставка техники в г.Пушкин, 02.06.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
Окно оптического лазерного взрывателя "Янтарь" учебно-боевой ракеты Р-73Л. Выставка техники в г.Пушкин, 02.06.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
Р-73 с радиовзрывателем и с оптическим взрывателем (на переднем плане) под Су-27 (выставка в Москве, август 1989 г.).
Учебно-действующие образцы ракет Р-73Л с оптическим взрывателем и Р-72 с радиовзрывателем. Выставка техники в Раменском, 100-летие ВВС России, 12.08.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
Модификации:
- К-73 (предварительной проектирование) - первоначальный вариант К-73 выполнялся в качестве сверхманевренной ракеты без аэродинамических органов управления. ГСН - либо разработки НПО "Геофизика" либо ПО "Арсенал" (ГСН "Маяк").
- К-73 - окончательный проект ракеты, прототип серийного варианта. Испытания - с 1979 г.
- Р-73 / Р-73 РМД-1 - наименование ракеты после принятия на вооружение Постановлением от 22.06.1984 г. - первый серийный вариант ракеты. Вероятно, РМД-1 - условное обозначение ракеты Р-72 с первым вариантом системы управления и ГСН.
Проекции ракеты Р-73 - АА-11 ARCHER
Проекции ракеты Р-73 РМД-1 - AA-11 ARCHER (рисунок А.В.Карпенко, 2000 г., http://bastion-karpenko.narod.ru).
- К-73Э - экспортный вариант ракеты, аналог ракеты Р-73РМД-1, поставлялась на экспорт начиная с 1988 г. (ГДР).
Ракета Р-73Э (рисунок МКБ "Вымпел").
- Р-73Л / Р-73ЭЛ - вариант ракеты с оптическим лазерным неконтактным взрывателем в экспортном исполнении впервые показан на авиасалоне МАКС-1999, но фактически ракеты с оптическим взрывателем (без объявления) впервые были показаны в августе 1989 г. на первом московском авиасалоне. Ракета оснащена оптическим лазерным взрывателем.
Учебно-боевой образец ракеты Р-73Л с оптическим взрывателем. Выставка техники в г.Пушкин, 02.06.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
Учебно-действующий образец ракеты Р-73Л с оптическим взрывателем. Выставка техники в Раменском, 100-летие ВВС России, 12.08.2012 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
Учебно-боевой образец ракеты Р-73Л с оптическим взрывателем. Су-34 борт №05 красный, авиабаза Балтимор / Воронеж, 18.08.2012 г. (фото - Сергей Чайковский, http://russianplanes.net/id84363).
Проекции ракет Р-73 - сверху вниз - Р-73 с радиолокационным взрывателем виды сбоку и сверху, Р-73Л с оптическим лазерным взрывателем вид сбоку (рисунки И.В.Приходченко, 2006 г., http://vadimvswar.narod.ru).
- Р-73М / Р-73 РМД-2 - вариант ракеты с улучшенными ТТХ и новой ГСН (с характеристиками ГСН "Маяк"), впервые показан на авиашоу МАКС-1997. По данным с выставки - испытания ракеты начаты в конце 1994 г., ракета готова к серийному производству. Вообще же создание модификации К-73 с расширенной зоной поражения начато по решению ВПК при Совмине СССР от 13 февраля 1984 г. Позже, работы по ракете заданы Постановлением Совмина СССР от 28 декабря 1984 г. В 1988-1989 г.г. изготовлены первые 16 прототипов новых ракет. Модель ракеты Р-73 РМД-2 обладает возможностью пуска в заднюю полусферу носителя и может использоваться против ракет "воздух-воздух".
- К-74МЭ - экспортный вариант ракеты Р-73М, вероятно, с упрощенной системой наведения. Впервые показан на авиасалоне МАКС-1997.
Ракета Р-74МЭ (рисунок МКБ "Вымпел").- Р-73К - наименование ракет Р-73 с радиолокационным неконтактным взрывателем. Наименование иногда используется.
- РВВ-МД - вероятно, обновленный вариант ракеты Р-73М / Р-73 РМД-2. Разработана ГосМКБ "Вымпел" в конце 1990-х - начале 2000-х годов. Вариант ракеты РВВ-МДЛ оснащен оптическим лазерным неконтактным взрывателем. Наименование РВВ-МД впервые упомянуто в годовом отчете ГосМКБ "Вымпел" в 2007 г. И впервые макет ракеты показан на публике на авиасалоне МАКС-2009. В некоторых источниках указывается, что вариант ракеты создан как "второй этап модернизации" ракеты Р-73.
- УЗР-73 - учебно-записывающая с регистратором - имитатор ракеты, используется в учебных целях.
- Р-73УТ - учебно-тренировочная ракета Р-73.
- Б-72 - габаритно-массовый макет ракеты Р-73.
- "Р-73УБ" (наименование условное) - учебно-боевой вариант ракеты, оснащен реальной боевой частью и бортовыми системами.
- "Р-73УД" (наименование условное) - учебно-действующий вариант ракеты, без боевой части и возможно без двигателя, но с бортовыми системами.
Учебно-действующий образец ракеты Р-73 с радиовзрывателем. Выставка техники в Раменском, 100-летие ВВС России, 12.08.2012 г. (фото - Евгений Ерохин, http://missiles2go.ru).
- К-74М2 - модификация ракеты Р-73 для вооружения ПАК ФА. 23.05.2014 г. на выставке вооружений "Кадекс-2014" в Астане глава КТРВ Борис Обносов заявил, что новейшая модель ракеты "Х-74М2" для вооружения истребителя ПАК ФА появится к 2016 г.
Носители:
Самолеты:
- МиГ-29/М/С/К и др.модификации.
- Су-27 и модификации.
- МиГ-31БМ
- Су-27К / Су-33
- Ил-102
- Як-141
- МиГ-21И / МиГ-21-93 (с РЛС "Копьё")
- МиГ-23МЛД / МиГ-23-98
- Су-25Т / Су-39
- Су-30
- Су-34
- Су-35
- J-10 (Китай)
- Mirage F1CZ (ЮАР)
- Tejas (Индия)
Ракеты Р-73 на крайних подкрыльевых пилонах под МиГ-29, середина-конец 1980-х годов (фото из архива Cabal, http://militaryphotos.net).
МиГ-31БМ борт №27 красный с двумя ракетами Р-33 под фюзеляжем и двумя Р-73 под крылом, август 2012 г. (фото - Kirill M, http://russianplanes.net/id86742).
Ракеты Р-73Э под истребителем Tejas, Индия (http://expertshere.wordpress.com).
Вертолеты:
- Ми-24 - проводились работы по применению ракет К-73 с вертолетов Ми-24.
- Ка-50 / Ка-52 (до 2-х шт.)
Р-73 (слева) под прототипом Ка-52 Статус: Россия
- 2013 г. - состоит на вооружении.
Пуск ракеты Р-73 с МиГ-31БМ борт №16 синий с авиабазы в Мончегорске, опубликовано в июле 2013 г. (источник via http://djoker-lj.livejournal.com). Экспорт:
Алжир:
- 1999 г. - вместе с ракетами Р-23 поставлено 289 ракет из Украины (ист. - Ракета Р-77).
- 1999-2010 г.г. - поставлено 305 ракет.
Бангладеш - до 2010 г. имели место поставки ракет.
Болгария - до 2010 г. имели место поставки ракет.
Венгрия - до 2010 г. имели место поставки ракет.
Вьетнам - до 2010 г. имели место поставки ракет.
ГДР / Германия - первые поставки ракеты на экспорт, начаты в 1988 г. вероятно для вооружения самолетов МиГ-29. Позже ракеты Р-73 поставлялись в третьи страны.
Египет - до 2010 г. имели место поставки ракет (западные данные, ??).
Индия:
- 1996 г. - уже есть на вооружении.
- 1999 г. - на полигоне в Ахтубинске выполнен пуск ракеты Р-73Э с модернизированного по стандарту МиГ-21-93 с оснащением РЛС "Копьё" самолета ВВС Индии.
- 1999-2010 г.г. - поставлено около 450 ракет.
- 2010 г. ноябрь - в конце месяца в Индии успешно состоялись испытательные пуски ракет Р-73 с истребителя Tejas. Испытания проводились на авиабазе Ханса в штате Гоа. "Одной из основных задач текущего этапа испытаний было определение границ зон
пуска ракет Р-73 при их применении со сверхзвукового истребителя "Теджас", – уточнили в DRDO.
Ракеты Р-73 или их макеты под истребителем Tejas, Индия. Фото не позже апреля 2010 г. (http://www.indiandefence.com).
Пуск ракеты Р-73 с истребителя Tejas ВВС Индии, Гоа, 07.12.2013 г. (www.livefistdefence.com).
Ирак - до 2000 г. были произведены первые поставки ракет.
Иран - до 2010 г. имели место поставки ракет.
Италия
- 1999-2010 г.г. - поставлено 8 ракет.
Казахстан:
- 1992 г. - есть на вооружении.
- 1999 г. - вместе с ракетами Р-24 и Х-29 поставлено из Украины 11 ракет (ист. - Ракета Р-77).
Китай - до 2010 г. имели место поставки ракет.
Ракеты Р-73 в ВВС Китая (http://www.china-defense-mashup.com).
КНДР - до 2010 г. имели место поставки ракет.
Куба - к 1996 г. есть на вооружении.
- 1996 г. 24 февраля - перехватчик МиГ-29УБ ВВС Кубы двумя ракетами Р-73 сбил два самолета Cessna 337 организации анти-кубинских активистов Brothers to the Rescue.
Перу - до 2010 г. имели место поставки ракет.
Польша - до 2010 г. имели место поставки ракет.
Сербия - до 2010 г. имели место поставки ракет.
Сирия - до 2000 г. были произведены первые поставки ракет.
Словакия - до 2010 г. имели место поставки ракет.
Украина (велись поставки ракет Р-73 в третьи страны):
- 1999 г. - вместе с ракетами Р-23 поставлено в Алжир 289 ракет (ист. - Ракета Р-77).
- 1999 г. - вместе с ракетами Р-24 и Х-29 поставлено в Казахстан 11 ракет (ист. - Ракета Р-77).
- 2003 г. - по данным источника истек срок годности двигателей ракет Р-73 ВВС Украины.
Эритрея:
- 1999-2010 г.г. - поставлено как минимум 5 ракет.
Эфиопия - до 2010 г. имели место поставки ракет.
ЮАР:
- 2001 г. - ГосМКБ "Вымпел" приступило к новому направлению в работе - опытно-конструкторские работы по интеграции ракет на самолеты иностранного производства. Интеграция ракеты Р-73Э на самолет ВВС ЮАР «Мираж F1» была показана на Московском авиационно-космическом салоне «МАКС-2001».
Ракета Р-73Э под самолетом Mirage F1CZ ВВС ЮАР, авиасалон МАКС-2001 (фото из архива flex297, http://forum.keypublishing.com).
Ракета Р-73Э под самолетом Mirage F1CZ ВВС ЮАР, авиасалон МАКС-2001 (http://bayourenaissanceman.blogspot.com).
Югославия - первые поставки производились до 1993 г.
