УЭТТ / ТЭ-2 / изделие 2562
ТЭ-2-01
ТЭ-2-02 / изделие 2556
ТЭ-2-03
Экспортная универсальная телеуправляемая самонаводящаяся электрическая торпеда. Разработана ЦНИИ "Гидроприбор" на базе опытной торпеды УЭТТ - универсальная электрическая телеуправляемая торпеда выпуска 1987 г. создавалась, как экспортный вариант торпеды УСЭТ-80КМ с системой телеуправления. В период с 1990 г. по 2002 г. ЦНИИ "Гидроприбор" по контракту с Китаем выполнил работы по разработке торпеды УЭТТ - работы завершены - торпеда разработана, произведена поставка изделий и необходимой документации заказчику. По данным 2009 г. разработка торпеды для ПЛ пр.677 LADA под наименованием ТЭ-2 начата в 1990-е годы. Торпеда ТЭ-2 предназначена для поражения подводных лодок, надводных кораблей и неподвижных морских объектов. Серийное производство торпед предполагается на заводе "Двигатель" (г.Санкт-Петербург). Испытания (МВИ) торпед ТЭ-2-02 должны были пройти в 2007 г. Предлагается на экспорт по состоянию на 2009 г. и ранее. В некоторых источниках торпеда носит ошибочно присвоенный шифр "Игрушка".

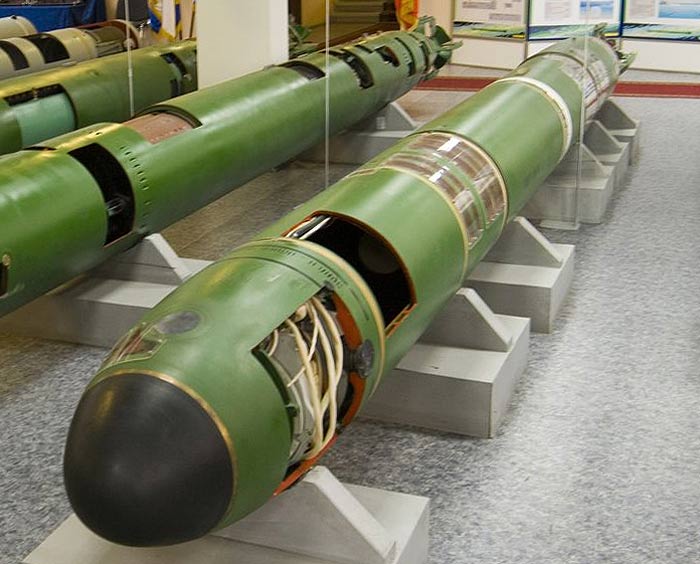

Разрезной макет торпеды УЭТТ выпуска 1987 г. Музей ЦНИИ "Гидроприбор", 2010 г. (фото В.Замятина и Е.Ерохина, http://www.missiles.ru).

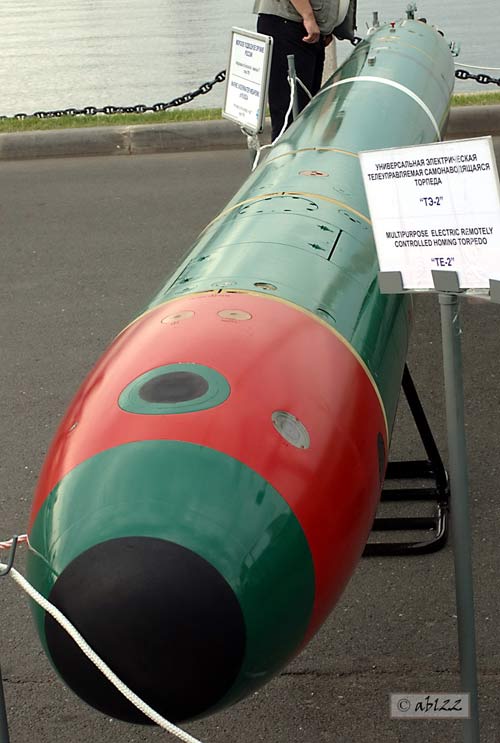

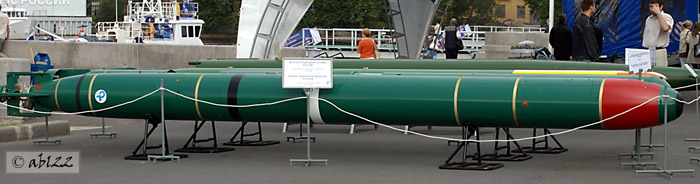

Торпеда ТЭ-2 в варианте ТЭ-2-01 на выставке вооружений морского салона МВМС-2009 в Санкт-Петербурге (фото - ABL22, http://military.tomsk.ru/forum).

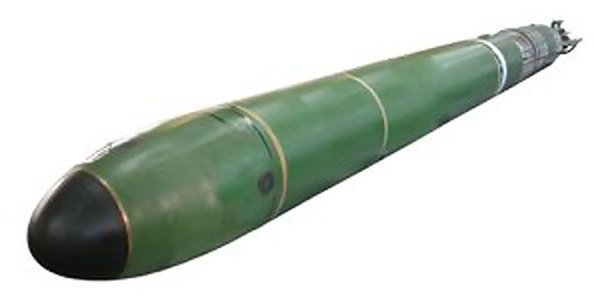

Торпеда ТЭ-2 (http://www.gidropribor.ru).

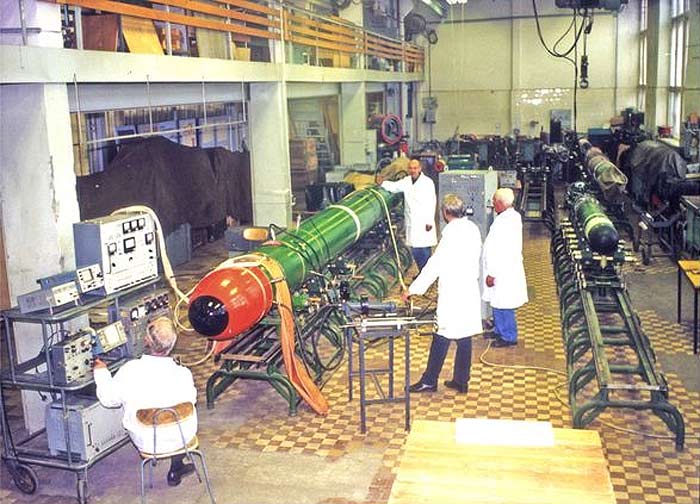

Или один из прототипов или практическая торпеда ТЭ-2 в ЦНИИ "Гидроприбор" (http://www.gidropribor.ru).
Система управления и наведение - торпеда оснащена акустической системой самонаведения (ССН) с наведением внутри кильватерного следа цели и системой телеуправления. Система телеуправления задействуется при применении торпед с подводных лодок с соответствующим оборудованием. СТУ работает до обнаружения цели ССН торпеды. При использовании в конструкции системы управления шланговой лодочной катушки боевая эффективность торпеды (по оценкам специалистов) будет выше, чем у торпеды УГСТ. При применении в надводных кораблей телеуправление не используется.
- ТЭ-2-01 - предназначена для применения из торпедных аппаратов с механическим вводом стрельбовых данных ("шпиндельный ввод данных").
- ТЭ-2-02 / ТЭ-2-03- аналогичная система самонаведения и телеуправления, предназначены для применения из торпедных аппаратов с электрическим вводом стрельбовых данных.

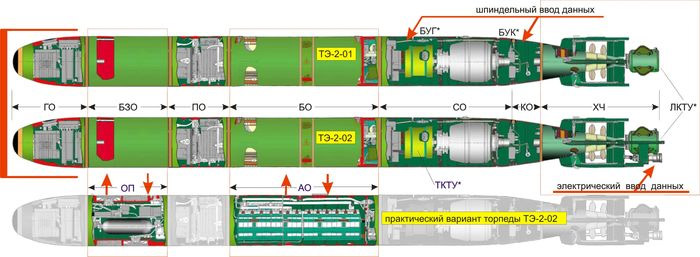

Компоновочная схема торпед ТЭ-2-01 и ТЭ-2-02. Сокращения: ГО - головной отсек, БЗО - боевое зарядное отделение, ПО - приборный отсек, БО - батарейное отделение, СО - силовой отсек, КО - кормовой отсек, ХЧ - хвостовая часть, ТКТУ и ЛКТУ - торпедная и лодочная катушки системы телеуправления, БУК и БУГ - блоки установки глубины и курса, АО - аккумуляторный отсек, ОП - отсек с надувным понтоном (http://www.gidropribor.ru).

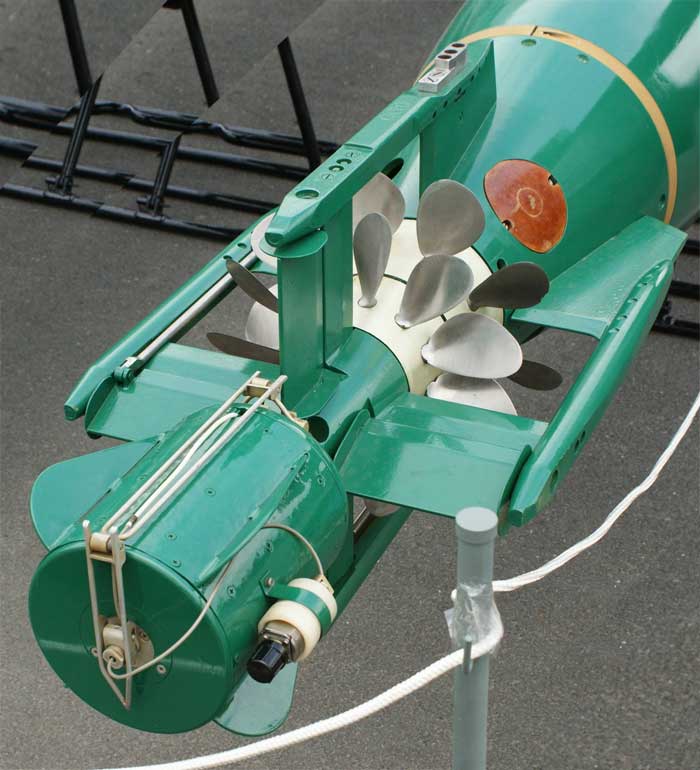

Лодочная катушка системы телеуправления и движитель торпеды ТЭ-2-01. Морской салон IMDS-2009, г.Санкт-Петербург, 27 июня 2009 г. (фото - ADV1971, http://photofile.ru).
Лодочная катушка системы телеуправления и движитель торпеды ТЭ-2-01 на выставке вооружений морского салона МВМС-2009 в Санкт-Петербурге (фото - ABL22, http://military.tomsk.ru/forum).

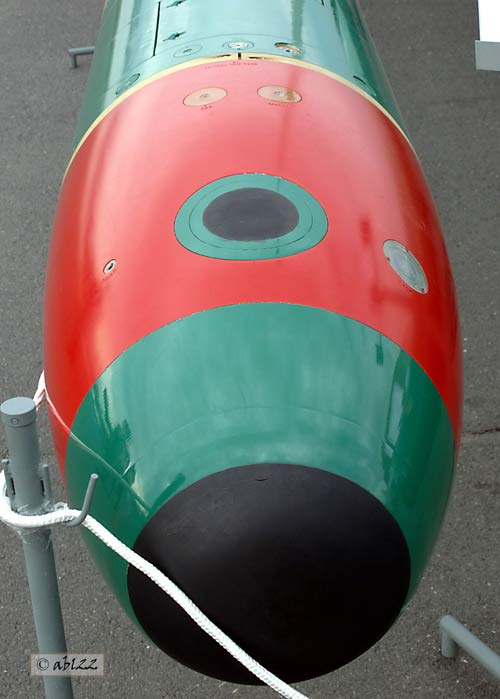

Головная часть с оборудованием ССН торпеды ТЭ-2-01 на выставке вооружений морского салона МВМС-2009 в Санкт-Петербурге (фото - ABL22, http://military.tomsk.ru/forum).
Двигатель - биротативный электродвигатель высокой мощности.
- ТЭ-2-02 - используется другой тип источника энергии (батареи), упрощенный вариант.
- ТЭ-2-03 - используется движитель с улучшенной пропульсивностью.

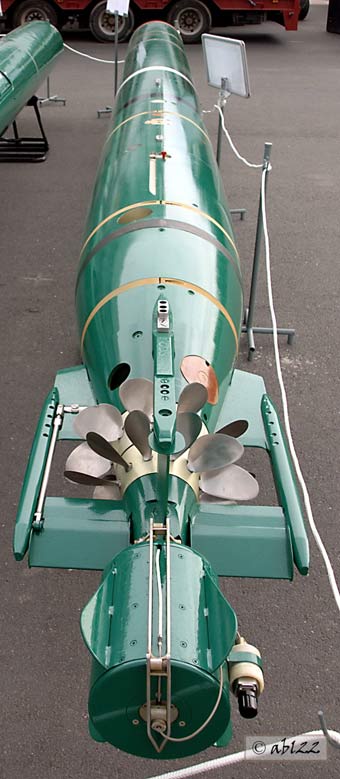

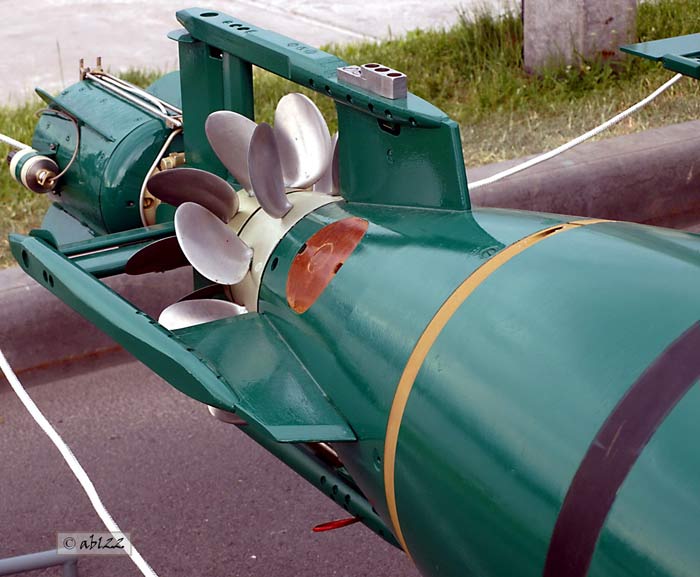

Хвостовая часть торпеды ТЭ-2-01 с движителем и буксируемой катушкой на выставке вооружений морского салона МВМС-2009 в Санкт-Петербурге (фото - ABL22, http://military.tomsk.ru/forum).
ТТХ торпеды:
Калибр - 533 мм
Длина:
- 8300 мм (с катушкой телеуправления)
- 7900 мм (без катушки телеуправления)
Масса:
- 2450 кг (с катушкой телеуправления)
- 2400 кг (без катушки телеуправления)
Масса ВВ - 250 кг
| ТЭ-2-01 | ТЭ-2-02 | ТЭ-2-03 | ТЭ-2-03 НАТО | |
| Дальность хода (при скорости) | 15 км (45 уз) 25 км (35 уз) | 15 км (45 уз) 25 км (35 уз) | 20 км (48 уз) | |
| Скорость максимальная | 45 уз | 45 уз | 48 кз | 39 уз |
| Глубина хода | до 450 м | |||
| Глубина ПЛ-носителя при стрельбе | от перископной до 350 м | от перископной до 350 м |
Назначенный срок службы - 10 лет
Срок хранения:
- 1.5 года (на носителе)
- 0.5 года (в ТА, периодически заполняемом водой)
Тип БЧ - обычная БЧ с ВВ типа "Морская смесь", тротиловый эквивалент 400 кг.

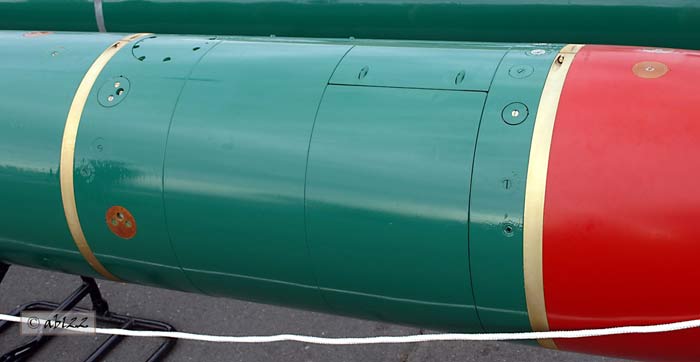

Боевое зарядное отделение торпеды ТЭ-2-01 на выставке вооружений морского салона МВМС-2009 в Санкт-Петербурге (фото - ABL22, http://military.tomsk.ru/forum).
Модификации:
УЭТТ / изделие 2562 (1999 г.) - экспортный вариант торпеды УСЭТ-80КМ с системой телеуправления, прототип торпед ТЭ-2.
ТЭ-2-01 - базовый вариант с механическим вводом стрельбовых данных;
ТЭ-2-02 / изделие 2556 - упрощенный экспортный вариант с электрическим вводом стрельбовых данных (Китай);
ТЭ-2-03 - модернизированный вариант торпеды с электрическим вводом стрельбовых данных.
ТЭ-2-03 НАТО - вариант торпеды в габаритах НАТО.

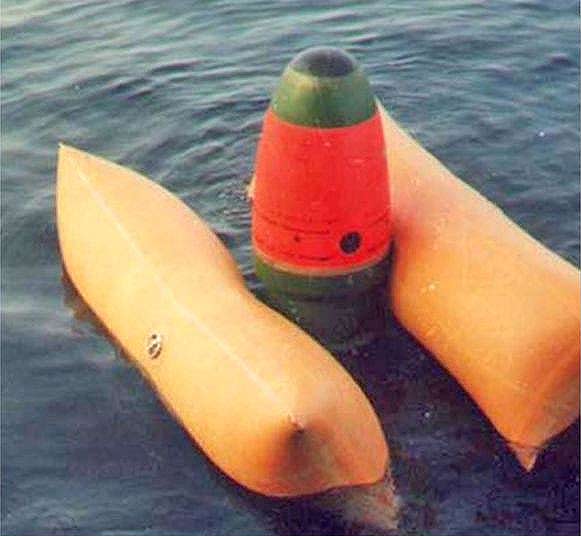

Или один из прототипов или практическая торпеда ТЭ-2 после пуска (http://www.gidropribor.ru).
Носители - подводные лодки и надводные корабли (без системы телеуправления).
Статус: Россия
- 2007 г. -
- 2009 г. - торпеда предлагается на экспорт.
Экспорт:
Китай - в период с 1990 г. по 2002 г. ЦНИИ "Гидроприбор" по контракту с Китаем выполнил работы по разработке торпеды УЭТТ - работы завершены поставкой изделий и необходимой документации. По неподтвержденным данным (2010 г.) торпеда ТЭ-2-02 предназначена для поставок в Китай.
