РМ-2
РМ-2Г
Придонная якорная реактивно-всплывающая мина. Разрабатывалась в НИИ-400 с 1960 г. Главный конструктор А.Д.Ботов. Принята на вооружение в 1963 г. Серийно производилась на машиностроительном заводе им.В.В.Куйбышева.

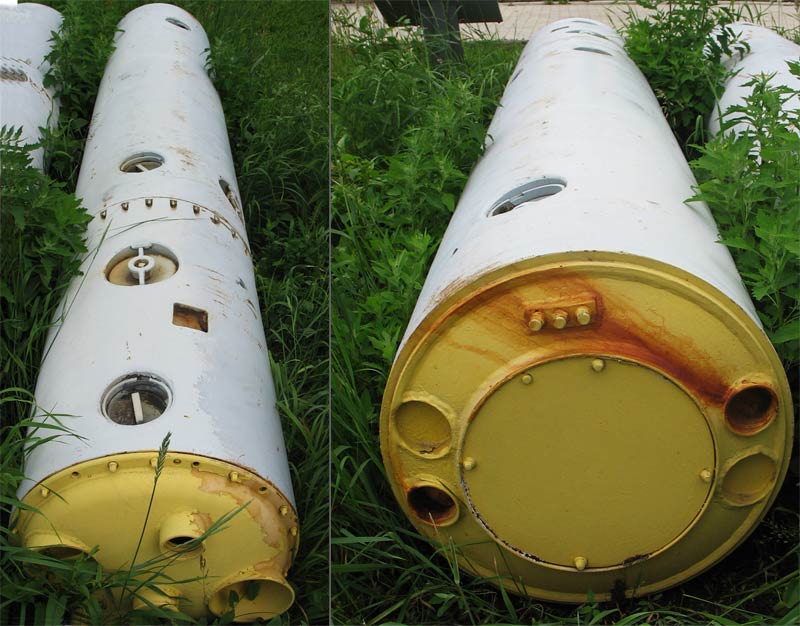

Мина РМ-2Г - экспонат музея (фото из архива dmirg78, http://forums.airbase.ru).
Конструкция - продольное последовательное расположение функциональных блоков - система наведения, заряд взрывчатого вещества с запальным устройством, реактивный двигатель и якорь.
Система управления и наведение - взрыватель контактный ударный и неконтактный гидростатический. Форма опасной зоны - конус.
Диаметр опасной зоны - 20 м
Высота опасной зоны - 150 м
РМ-2Г - активная система самонаведения.
Цели мины-торпеды - ПЛ и надводные корабли.
Взрыватель - активный неконтактный акустический
ТТХ мины:
| РМ-2 | РМ-2Г | |
| Длина | 3850 мм | 3900 мм |
| Калибр | 533 мм | 533 мм |
| Диаметр | 534 мм | 533 мм |
| Масса | 860 кг | 900 кг |
| Масса ВВ | 200 | 200 кг |
| Глубина места постановки мины | до 450 м | до 900 м |
| Диапазон углублений | 150 м |
Тип БЧ - взрывчатое вещество - МС (морская смесь).
Носители - постановка мин осуществляется из торпедных аппаратов подводных лодок и с надводных кораблей с минными путями и кормовыми скатами.
Способ постановки - автоматический с грунта или с промежуточной глубины петлевой.
Тип минрепа - стальной трос (длина - 300 м, диаметр - 6.2 мм)
Модификации:
- РМ-2 - базовая модель, принята на вооружение в 1963 г.
Устройство мины РМ-2 (Морское минное оружие. Книга 1. Морское минное оружие флота России. С.-Пб., "Отечество", 2009 г.).
- РМ-2Г - модернизация, принята на вооружение в 1965 г.

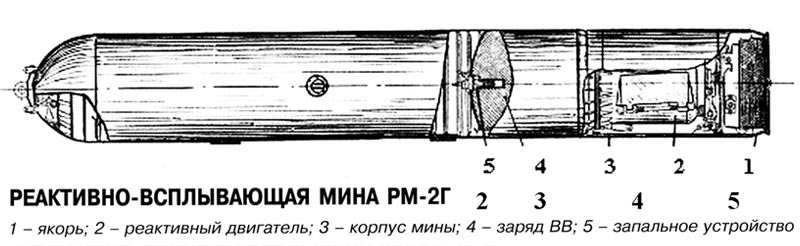

Устройство мины РМ-2Г (Морское минное оружие. Книга 1. Морское минное оружие флота России. С.-Пб., "Отечество", 2009 г.).
Статус: СССР - мина-торпеда состояла на вооружении ВМФ СССР.
Источники:
Морское минное оружие. Книга 1. Морское минное оружие флота России. С.-Пб., "Отечество", 2009 г.
Balancer.ru - материалы форума http://forums.airbase.ru/, 2011 г.
