Комплекс 9К317М "Бук-М3" / "ЗРК СД", ракета 9М317М
Зенитный ракетный комплекс средней дальности / ЗРК оперативного (армейского) звена ПВО сухопутных войск. Разработка комплекса ведется НИИ Приборостроения им.В.В.Тихомирова. Главный конструктор ЗРК Е.А.Пигин. Разработка ЗРК начата в 1990 г. (ист. - История...). В декабре 1992 г. Президентом России Б.Н.Ельциным подписано распоряжение о модернизации ЗРК "Бук" .
Испытания ЗРК с пусками ракет велись на полигоне Капустин Яр в 2005-2011 годах. В 2006 г. появилась информация о том, что комплекс проходит заводские испытания . Согласно годовому отчету за 2011 г. концерна ПВО "Алмаз-Антей" в 2011 г. проведены государственные испытания ЗРК 9К317М с ЗУР 9М317М . В том числе, успешный пуск по БПЛА-мишени "Рейс" был проведен 14.12.2011 г. . По данным на 2012 г. - государственные испытания ЗРК продолжаются , хотя позже сообщается, что государственные испытания ЗРК успешно завершены в 2011 г. (ист. - История...).
Ракета комплекса 9М317М впервые показана на международной выставке Defendory International - 2006 в Греции, как ЗУР перспективного комплекса "Бук-М3" .
В сентябре 2007 г. предполагалось принять комплекс на вооружение в 2009 г. (источник, источник), но эти планы не были реализованы. По итогам 2012 г. в первой половине 2013 г. планировалось начать серийное производство средств комплекса , но в конце 2013 г. в СМИ заявлено, что поступление ЗРК "Бук-М3" в ВС России планируется на 2016 г. . Первые бригадный комплект серийных ЗРК "Бук-М3" планировалось поставить вооруженным силам России в 2016 г. В итоге, в октябре 2016 г. в ВС России поставлен первый дивизион ЗРК "Бук-М3" .
Ракета 9М317М производится Долгопрудненским НПП как минимум с 2006г.
В СМИ и не только встречалось обозначение комплекса "РВЗ СД" (видимо, "ракета войсковая зенитная средней дальности"), которое не является официальным и действительно существующим.
Самоходная огневая установка (СОУ) ЗРК 9К317М "Бук-М3" с габаритно-массовыми макетами ТПК на испытаниях на полигоне Капустин Яр (История отечественной радиолокации. М., Столичная энцеклопедия, 2014 г.).
Фотоколлаж с монтажем пуска ракеты из СОУ ЗРК "Бук-М3" - на фото СОУ с габаритно-массовыми макетами ТПК из которых не может производиться пуск ракет (http://sdelanounas.ru/).
Пусковые и наземные средства комплекса:
- командный пункт ЗРК 9С510М - 1 ед в дивизионе, обеспечивает одновременную работу ЗРК по 36 целям ;
- станция обнаружения и целеуказания (СОЦ) 9С18М1-3 (на обновленном шасси);
- радиолокатор подсветки и наведения (РПН) 9С36М - 1 ед. в дивизионе ;
- самоходная огневая установка (СОУ) 9А317М - несет 6 ракет в ТПК на подъемной рампе с многофункциональной РЛС. Шасси для СОУ разрабатывается Мытищинским Машиностроительным Заводом. Сборку первого экземпляра шасси ГМ-5969 (7 катков) для СОУ планировалось завершить в марте-апреле 2013 г. и причтупить к его испытаниям. На шасси использована гидромеханическая трансмиссия третьей серии и электронный блок управления ею, устанавливается новая БИУС. Разработан новый внутренний интерьер и система защиты экипажа от подрыва. Увеличена гразоподъемность шасси под большее количество ракет . Артиллерийская часть пускового устройства разработана НПП "Старт" - разработка завершена в 2006 г. . Не менее 2 ед. в дивизионе .
Многофункциональная РЛС для СОУ 9А317М создана по ОКР "Авторитет" (ист. - Годовой отчет УМЗ за 2010 г.), разработчик - НИИП им.В.В.Тихомирова (ист.).
Изображение СОУ ЗРК "Бук-М3" с календаря НИИП на 2014 г. (фото - Саид Аминов, http://saidpvo.livejournal.com, обработано).

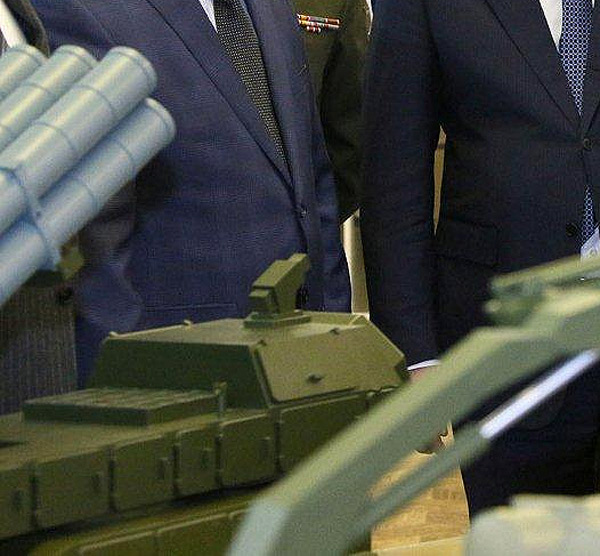

Модель СОУ ЗРК "Бук-М3" продемонстрированная НПП "Старт" губернатору Свердловской области 03.02.2014 г. .

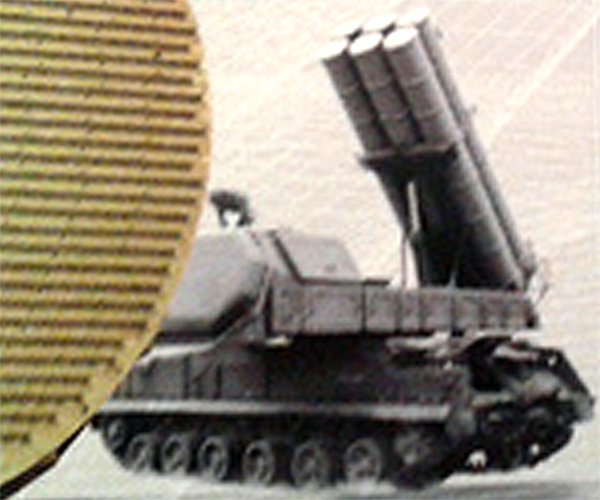

Рисунок СОУ ЗРК "Бук-М3" на стенде НИИП на авиасалоне МАКС-2013 в августе 2013 г. в Жуковском (фото - Саид Аминов, http://saidpvo.livejournal.com, обработано).
- пусковая установка (ПУ) 9А316М - несет 12 ракет в ТПК на подъемной рампе. Не менее 1-2 ед. в дивизионе .

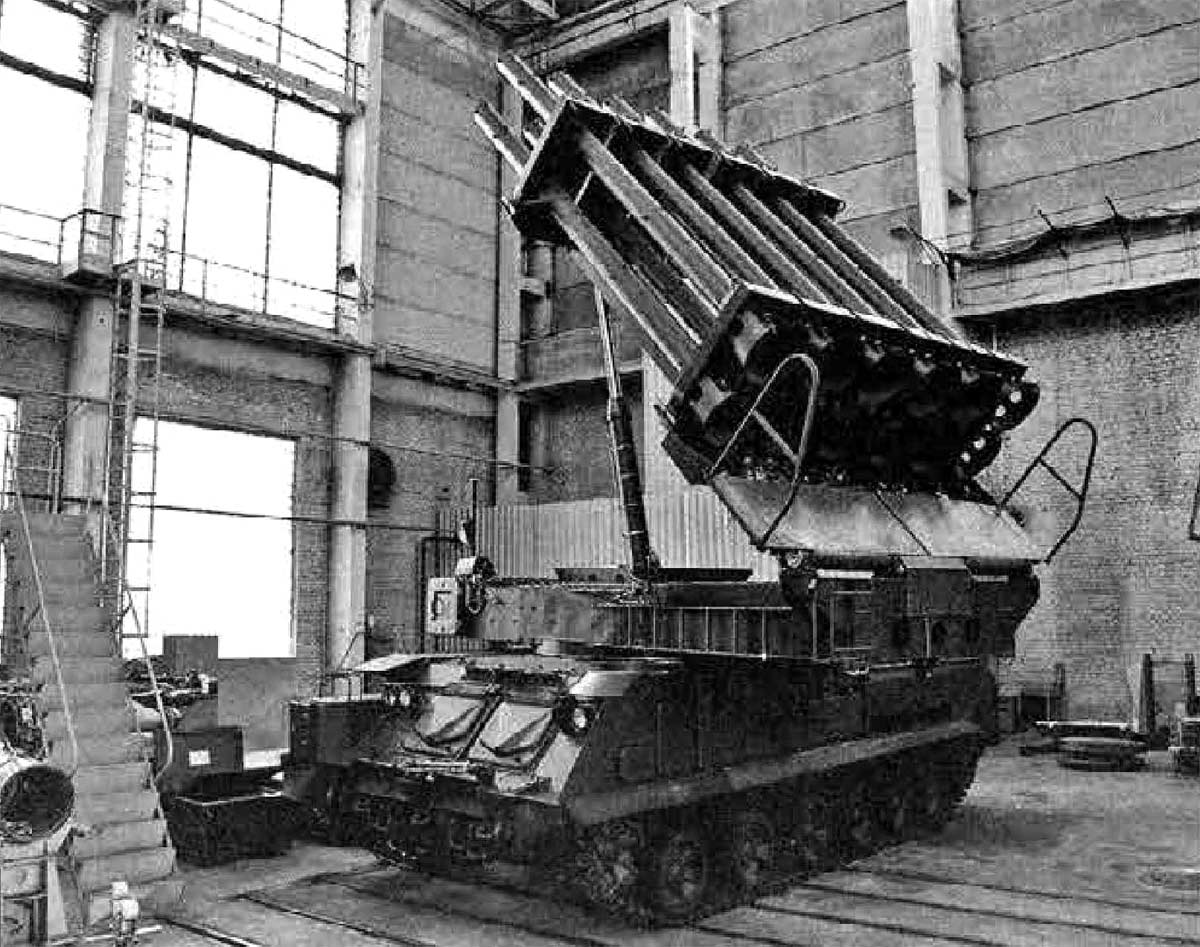

Прототип пусковой установки (ПУ) 9А316М ЗРК "Бук-М3" в цеху НПП "Старт", дата фото - вероятно, 2006 г. (http://russianarms.mybb.ru).
Пусковая установка (ПУ) 9А316М ЗРК "Бук-М3", вероятно фото 2014-2016 г.г. (http://russianarms.mybb.ru).
Пусковая установка (ТПУ) 9А316М ЗРК "Бук-М3", вероятно фото 2016 г. .
В 2012 г. НПП "Старт" ведется подготовка рабочей-конструкторской документации для серийного производства СОУ 9А317М и ПУ 9А316М на новом 7-катковом шасси ГМ-5969 (ист. - Годовой отчет НПП "Старт" за 2012 г.).

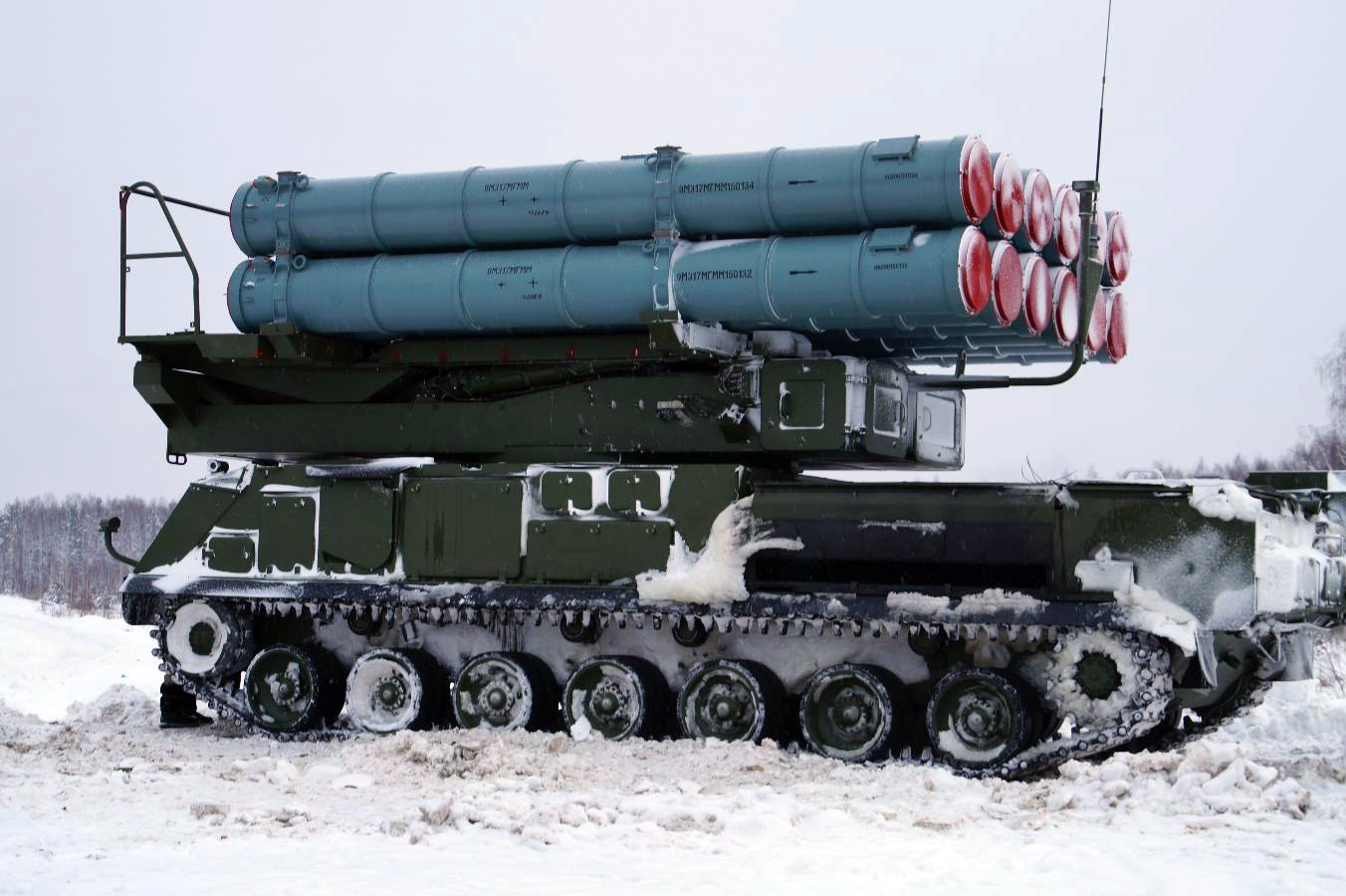

Пусковая установка (ТПУ) 9А316М ЗРК "Бук-М3" с габаритно-массовыми макетами ТПК на новом 7-катковом шасси ГМ-5969, вероятно фото зима 2016-2017 г.г. .
- транспортно-заряжающая машина 9Т243М для ЗРК "Бук-М3" так же разработана и производится НПП "Старт" (ист. - Годовой отчет НПП "Старт" за 2012 г.). Первые поставки ТЗМ в войска состоялись в 2016-2017 г.г.
Данные ТЗМ даются по рекламному буклету НПП "Старт " (2017 г., источник):
Шасси - БАЗ-6909-016
Количество перевозимых ТПК - 12 ед.
Длина - 12800 мм
Ширина - 3150 мм
Высота - 3800 мм
Грузоподъемность загрузочного устройства - 2000 кг
Масса:
- без ТПК - 29000 кг
- с ТПК - 41000 кг
Время заряжания ПУ - не более 50 мин
(обработанный рисунок с плаката с показа бронетехники в Бронницах, 10.06.2011 г., репродукция - Muxel, http://fotki.yandex.ru/users/mx118).

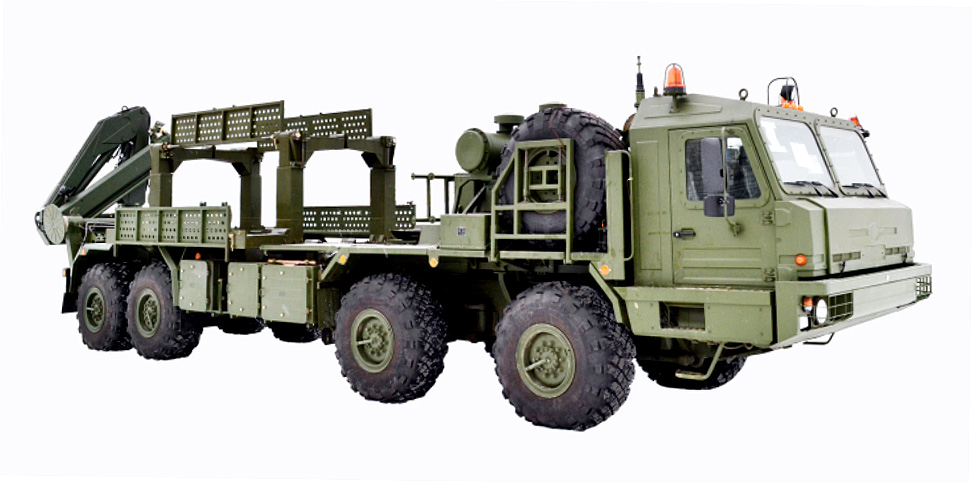

Изображение ТЗМ 9Т243М с рекламного буклета НПП "Старт", 2017 г. .
Зенитная управляемая ракета:
В комплексе используется более компактная, чем в ЗРК "Бук-М1" и "Бук-М2" ракета 9М317М (или её вариант), запускаемая из ТПК.

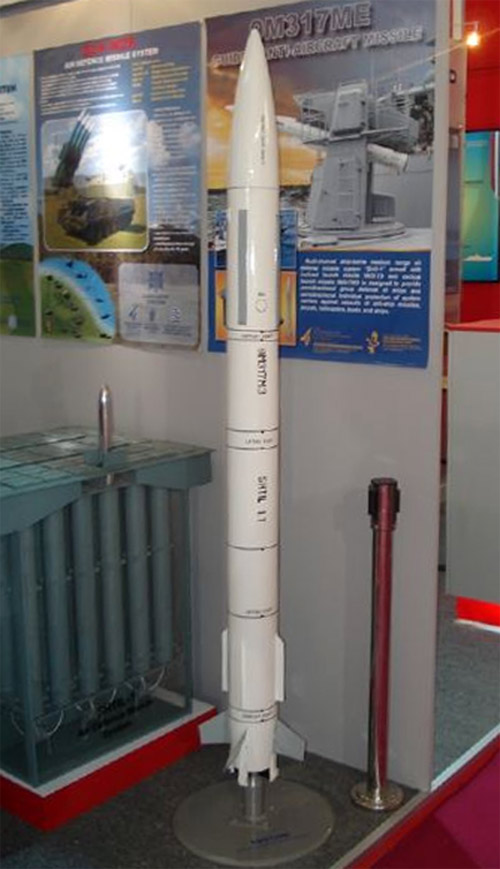

Макет ЗУР 9М317МЭ ЗРК ВМФ "Штиль-1" на выставке DefExpo 2008 в Индии, 2008 г. (http://forum.pakistanidefence.com).

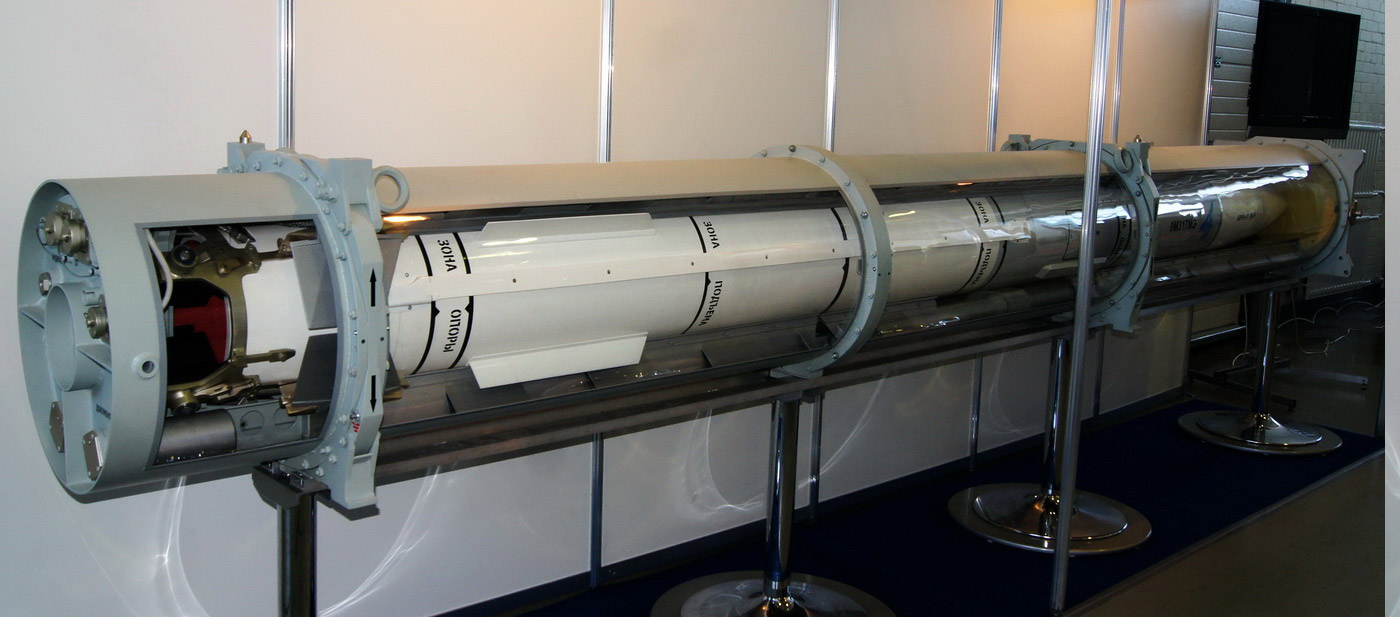

Морской вариант ракеты 9М317МЭ в ТПК МС-487, 2013 г. (фото - А.В.Карпенко, http://bastion-karpenko.narod.ru).
Система управления ЗУР - ракета оснащена инерциальной системой управления с полуактивной радиолокационной ГСН
Двигатель - с сухопутном варианте ЗУР 9М317М стартует на основном двухрежимном (старт - марш) РДТТ .
ТТХ комплекса и ЗУР:
Количество одновременно обстреливаемых целей на дивизион ЗРК - 36
Дальность действия - 2.5 - 70 км
Высота поражения целей - 15 - 35000 м
Скорость цели максимальная - до 3000 м/с
Тип БЧ: осколочно-фугасная БЧ
Статус: Россия
- 2016 г. - согласно заявлению в СМИ от 28.12.2013 г. поставки нового ЗРК в войска начнутся не ранее 2016 г.
- 2016 г. октябрь - в ВС России поставлен первый дивизион ЗРК "Бук-М3" .
Источники:
Бук (зенитный ракетный комплекс), 2013 г. .
Бук-М3, 2013 г. .
История отечественной радиолокации. М., Столичная энцеклопедия, 2014 г.
